ThinkPad x395の液晶交換方法

ThinkPad x395について

news.mynavi.jp

• 2019年頃発売
• 現在のラインナップであるx13のご先祖様モデル
• x390がIntel CPUモデル、x395がAMD CPUモデル

x395の液晶換装理由

• 子供が落として液晶とキーボードが壊れてしまい使えなくなっていた
• ジャンク品でオークション出すつもりが紛失してしまう
• 最近部屋の掃除した際に出土した
• フルスペックモデルであったが、もう売ってもボロ値なので修理を決めた

液晶調達方法

• Yahooオークションで地道に探した
• x395ではなく、x390で探した(※1)
• 楽天やYahooで1.5倍位の値段では売っている(※2)

※1 x395で検索すると見つかりにくいこと明白だったので
※2 ポイント還元率や保証内容次第で、高い＝選択肢から除外で無いケースも有

裏蓋

• 裏のねじは完全には外れないタイプ
• 全て確実に回し切って、裏蓋を外す(ねじは蓋に付いたままになる)
• 外す際には、薄い厚さのマイナスドライバがあると外しやすい

バッテリーのケーブル外し

• バッテリーのケーブルを忘れず外すこと(忘れるとショートが発生する可能性有)
• ひっぱる用の紐がある
• 動画みたいにバッテリーまでは外さなくてもいいのかも(※3)

※3 当然外した方がベター

液晶ケーブルのケーブル外し

• 動画ではマイナスドライバでしていたが、千枚通しの方が行いやすいかも

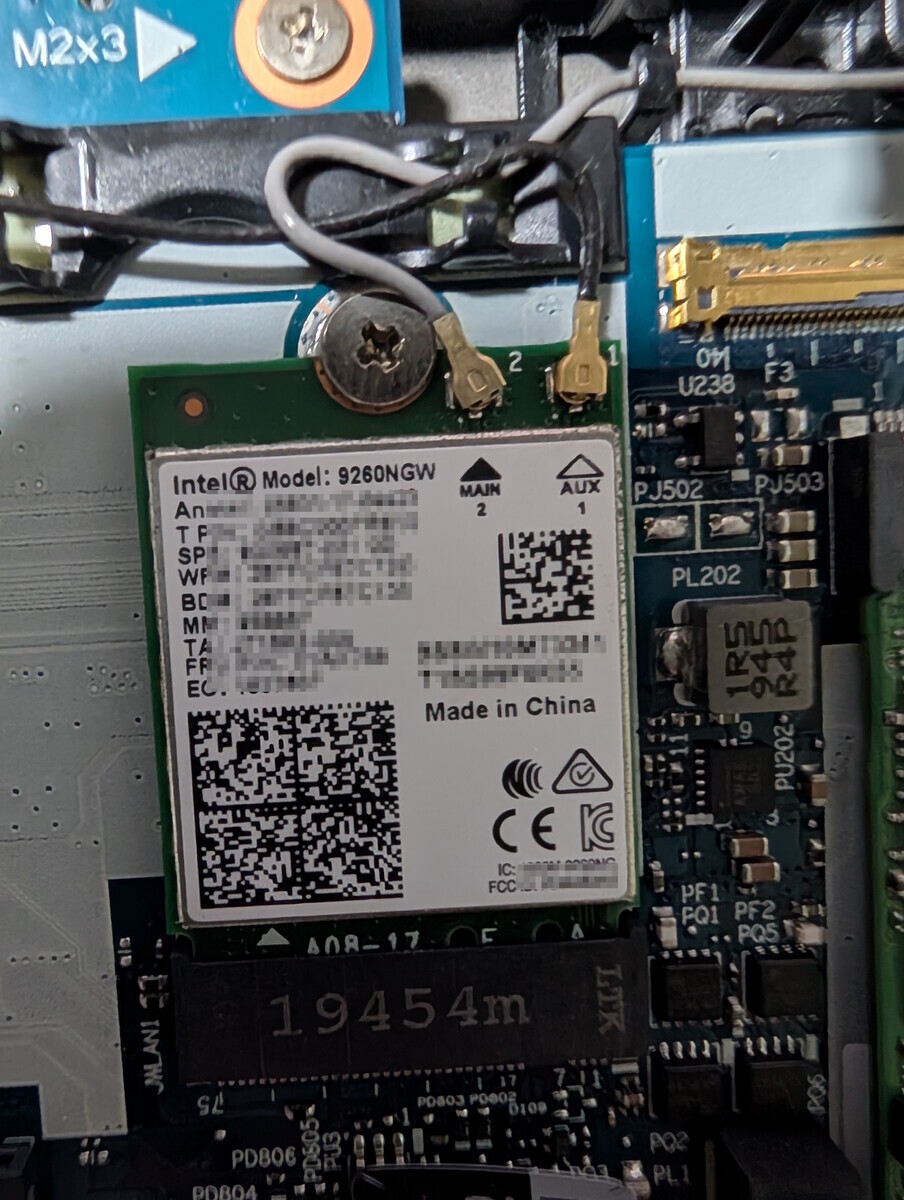

アンテナケーブル外し

• 動画では青赤であったが、私のは黒灰色であった
• 1番が黒、2番が灰色であった
• 色間違えない様に写真撮っておいた方が良いかも

ディスプレイ外し

• ディスプレイのヒンジを止めるねじ山がつぶれやすかった(※4)
• 合ったドライバを慎重に使った方がいいかも

※4 私は一つ潰してしまい、ペンチで回して外れ事無きを得た

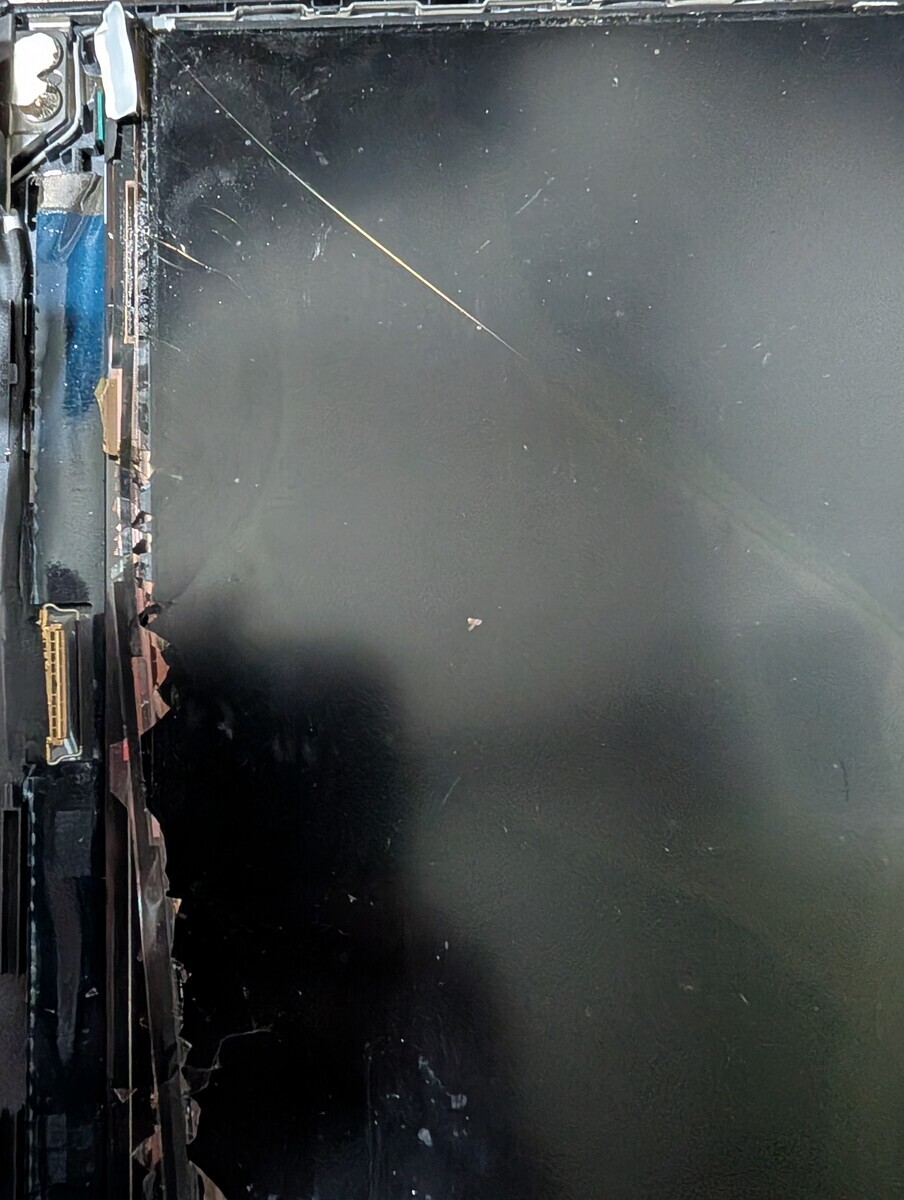

ベゼル外し

• 一番これが難しい
• 動画では簡単そうに実施しているが相当難しい(※5)
• そのため、この作業はしない様な部品購入が必要である(※6)

※5 なお、動画でも修理を想定して作られていないと説明がされていた。
交換用の液晶買って取り付けるのはあり得るが、
中古の部品から液晶を取り外して換装はあり得ないかも…。
元々私の液晶が割れていたというのもあるが、
ベゼル外した後の見た目から、ベゼル交換は諦めた。

※6 その場合、中古を購入しか選択肢が無い。
先にベゼル外しをチャレンジして、
その出来具合で部品発注を新品 or 中古にするか決めるのが一番良い選択肢か。

元に戻す

• アンテナケーブルをくっつけるのが一番大変であった
• ベゼル外しを諦めたので、アンテナケーブル以外の再装着は楽だった

その他

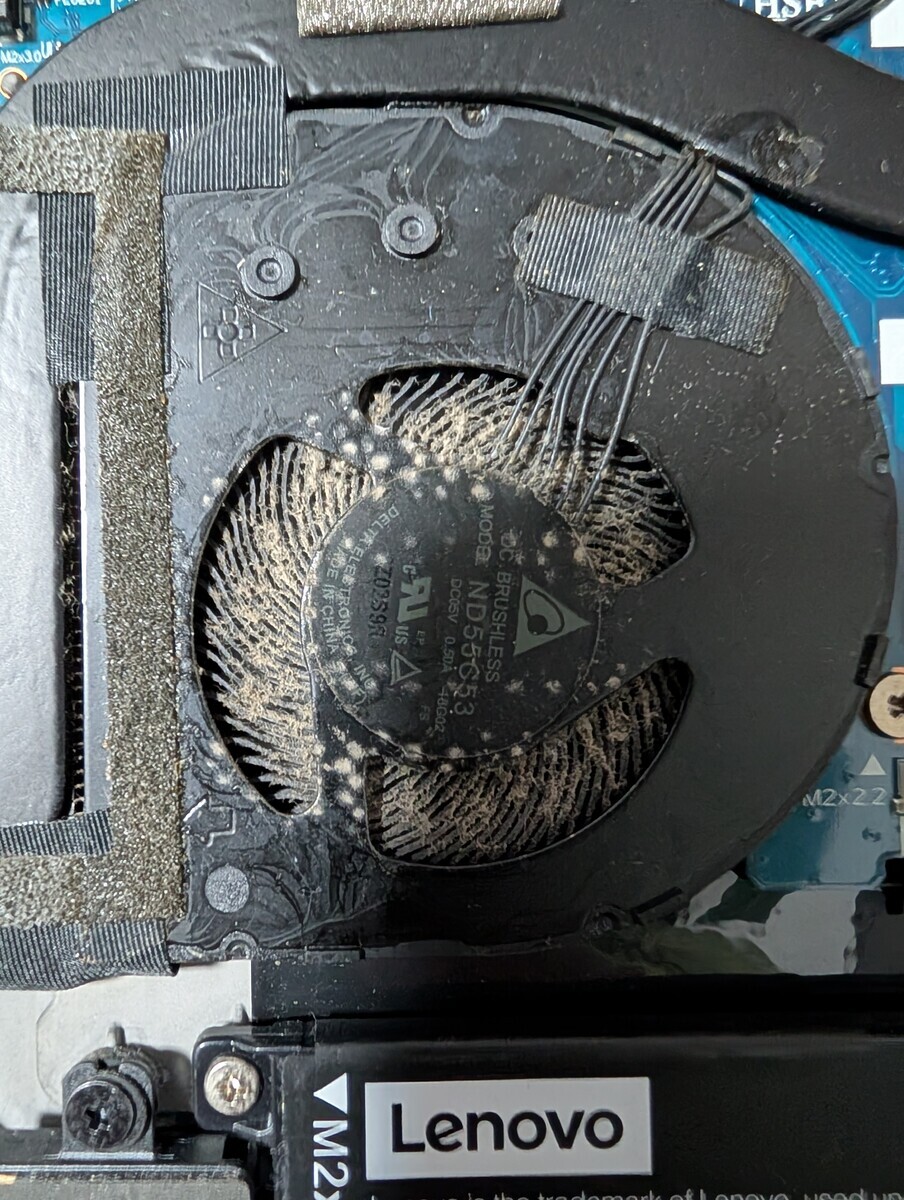

• このタイミングでファン汚れてたら掃除しておくこと(※7)
• ThinkPad x395であるが、ディスプレイはx390をそのまま利用中(※8)

※7 開けることなかったので、かなり溜まっていた…。

※8 x395の割れた液晶のみx390の液晶に交換する予定であった。
しかし、ベゼル交換の際に購入した側のベゼルを壊すと思い諦めた。
そのため、x390の天板含めた全てを移植した形となる。
