PCエンジン用RGBアンプRev.Cに続いて、ようやく新リビジョンのRGBアンプ(Rev.C2)を用意できました。
色々と製作は進めているものの、ブログの記事がつかえているため(汗)、矢継ぎ早ではありますが紹介したいと思います。
まず、RGBアンプの外観から。
はい、Rev.Cから外観は殆ど変わっていません。回路の構成も定数も変わっていません。ステンシルも共通です。ただ一つだけ違うのは、VSync出力端子が付いたところです。
改めて、各端子の説明をしたいと思います。
・RGB+CSync入力…PCエンジンのHuCからRGBS信号を引き出して接続します
・AGND,AVDD…PCエンジンのアナログGNDとアナログ+5Vを引き出して接続します(※)
・RGB+CSync出力…アナログRGB信号＋CSync(複合同期信号)を出力します
・VSync出力…VSync(垂直同期信号)を出力します
※PCエンジンの電源回路は、アナログ電源とデジタル電源が分かれているため、アナログ電源＋アナログGNDに接続するのが鉄則です。これはHuC6260のアナログ電源入力から取り出すことができます。
今回新たにVSync出力が追加されました。これは、VGAコネクタを本体に取り付ける際にVSyncピンへ接続するための端子です。このピンはTTLレベルなのでVSyncピンへ直結します。VGAコネクタ追加改造の際にのみ使います。
これでようやく正式にVGA出力対応となったものの、実際にVGAコネクタを本体に取り付ける改造がどれだけ必要かは謎です(笑)

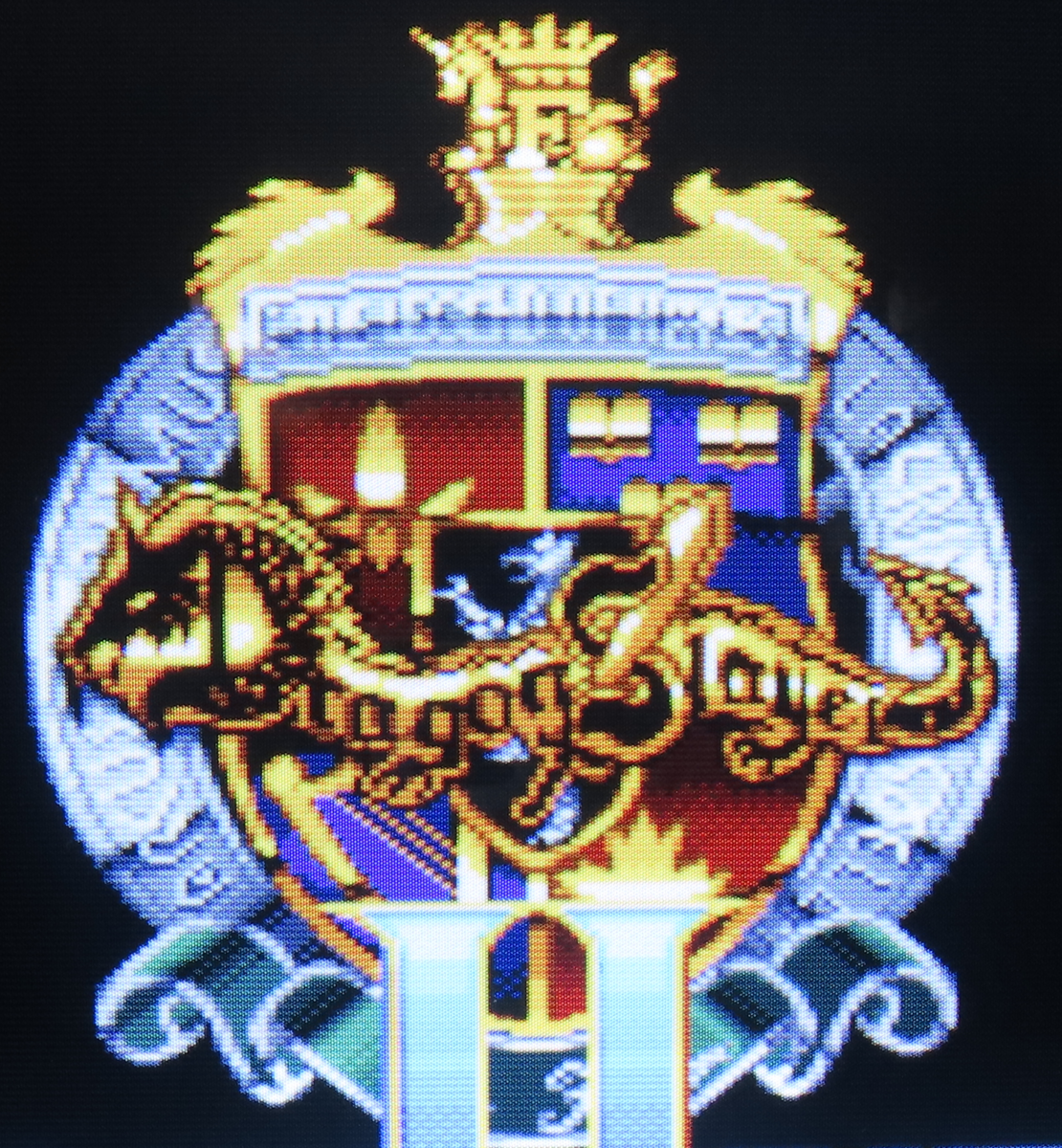

早速、私のPCエンジンに装着し、X68000モニタに映し出してみました。
映像の質は非常に良いようです。もちろん、アナログRGBからHDMIコンバーターの映像もRev.Cから全く変わりません。
ということで、これを組み込んだ第１号の改造に取り掛かりたいと思います。
っていうか眠い…ショートスリーパーは辛いぜ（笑）
