今日のPietです。
拙作「GridPietGenerator」を使って、テキストベースで書かれた「処理フローファイル」から、
所望の処理をするPietソースコード画像を生成します。
今回のテーマは「最大値」です。
以前も作りましたが、今回は負数込みでmaxを算出できるPietコードを作成しました。
最大値を求めるPietソースコード（完全版）
概要
入力した数列の最大値を求める。
仕様
数列の最大値を求めたいとします。
このとき、Pietに次のように入力します。
最後はカンマ「,」とセミコロン「;」が並びます。
これに対して、Pietが
数列の最大値を表示する。
こんなPietソースコードが作りたいのです。
今日のソースコードについて
一見難しそう、かつ、昨日までの経緯（これとかこれとか）を見れば、
「またあんな長いコードを書くのか」となりそうです。
しかし、実は昨日までのコードはほぼ再利用できます。
大変だったのは昨日までで、今日はそれほど大変ではありません。
（実際、コード制作時間も、ほんの10分程度でした。）
処理フローファイル
作成した処理フローファイルは以下の通りです。
処理フローファイルを開く
push1 dup sub dup #[M(=0):N(=0)
:input #[...|N
inc dup #[...|N,p,p
push4 push1 push2 push5 mul add mul sub
#[...|N,p,p-','
if::do_atoi #[...|N,p
dup #[...|N,p,p
push3 push4 push5 mul mul push1 sub sub
#[...|N,p,p,';'
if::calc_max #[...|N,p
push2 push1 roll #[...|p:N
push1 add #[...:p(=>a_N)|N+1(=>N)
goto:input #[...|N
:do_atoi #[...|N,p
pop #[...:a_1,...,a_N|N
########################################
## atoi
## [...|i_1,...,i_N,N
## ==> [...|i
## *a_n=[-+0-9]
########################################
:atoi #[...|i_1,...,i_N,N
########################################
## reverse
## [...|i_1,...,i_N,N
## ==> [...|i_N,...,i_1,N
########################################
:reverse #[...|i_1,...,i_N,N
dup #[...|i_1,...,i_N(=>i_n),N,N(=>n)
:reverse_loop #[...|i_1,...,i_n,N,n
dup #[...|i_1,...,i_n,N,n,n
push3 push1 roll #[...|i_1,...,i_n,n,N,n
push1 sub #[...|i_1,...,i_n,n,N,n-1
push4 push2 roll #[...|i_1,...,N,n-1,i_n,n
push2 add push1 #[...|i_1,...,N,n-1,i_n,n+2,1
roll #[...|i_n:i_1,...,i_{n-1},N,n-1
dup #[...:i_n|i_1,...,i_{n-1},N,n-1,n-1
if:reverse_loop:reverse_end
#[...|i_1,...,i_{n-1}(=>i_n),N,n-1(=>n)
:reverse_end #[...|i_N,...,i_1,N,n
pop #[...|i_N,...,i_1,N
########################################
## /reverse
########################################
:atoi_issign #[...|i_N(=>i_1),...,i_1(=>i_N),N
push2 push1 roll #[...|i_1,...,N,i_N
dup #[...|i_1,...,N,i_N,i_n
push3 push1 roll #[...|i_1,...,i_N,N,i_n(=>es)
:atoi_isplus #[...|i_1,...,i_N,N,es
dup #[...|i_1,...,i_N,N,es,es
push6 dup push1 add mul push1 add
#[...|i_1,...,i_N,N,es,es'+'
sub if:atoi_isminus:
#[...|i_1,...,i_N,N,es
pop #[...|i_1,...,i_N,N
push1 #[...|i_1,...,i_N,N,s(=1)
goto:atoi_ignore_1st
#[...|i_1,...,i_N,N,s
:atoi_isminus #[...|i_1,...,i_N,N,es
dup #[...|i_1,...,i_N,N,es,es
push3 dup push5 mul mul
#[...|i_1,...,i_N,N,es,es'-'
sub if:atoi_nosign:
#[...|i_1,...,i_N,N,es
pop #[...|i_1,...,i_N,N
push1 push2 sub #[...|i_1,...,i_N,N,s(=-1)
goto:atoi_ignore_1st
#[...|i_1,...,i_N,N,s
:atoi_nosign #[...|i_1,...,i_N,N,es
pop dup push1 #[...|i_1,...,i_N,N,N,s(=1)
goto:atoi_push_s #[...|i_1,...,i_N,N,N,s
:atoi_ignore_1st #[...|i_1,...,i_N,N,s
push3 push1 roll #[...|i_1,...,i_{N-1},s,i_N,N
push1 sub #[...|i_1,...,i_{N-1}(=>i_N),s,i_N(=>G),N-1(=>N)
dup #[...|i_1,...,i_N,s,G,N,N
push4 push2 roll #[...|i_1,...,i_N,N,N,s,G
pop #[...|i_1,...,i_N,N,N,s
goto:atoi_push_s #[...|i_1,...,i_N,N,N,s
:atoi_push_s #[...|i_1,...,i_N,N,N,s
push2 push1 roll #[...|i_1,...,i_N,N,s,N
push2 add push1 #[...|i_1,...,i_N,N,s,N+2,1
roll #[...|s,i_1,...,i_N,N
goto:atoi_pre #[...|s,i_1,...,i_N(=>i_n),N(=>n)
:atoi_pre #[...|s,i_1,...,i_n,n
push1 dup sub #[...|s:i_1,...,i_n,n,r(=0)
push2 push1 roll #[...:s|i_1,...,i_n,r,n
:atoi_loop #[...|i_1,...,i_n,r,n
dup if::atoi_end #[...|i_1,...,i_n,r,n
push3 push2 roll #[...|i_1,...,r,n,i_n
push3 push4 dup mul mul sub
#[...|i_1,...,r,n,i_n-'0'(=>v)
dup dup if::atoi_calc
#[...|i_1,...,r,n,v,v(=>v') #v==0?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==1?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==2?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==3?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==4?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==5?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==6?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==7?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==8?
push1 sub dup if::atoi_calc
#[...|i_1,...,r,n,v,v'-1(=>v') #v==9?
goto:atoi_value_error
#[...|i_1,...,i_{n-1},r,n,v,v'
:atoi_calc #[...|i_1,...,r,n,v,v'
pop #[...|i_1,...,r,n,v
push3 push2 roll #[...|i_1,...,n,v,r
push2 push5 mul #[...|i_1,...,n,v,r,10
mul add #[...|i_1,...,n,10*r+v(=>r)
push2 push1 roll #[...|i_1,...,i_{n-1},r,n
push1 sub #[...|i_1,...,i_{n-1}(=>i_n),r,n-1(=>n)
goto:atoi_loop #[...|i_1,...,i_n,r,n
:atoi_value_error
#[...|i_1,...,i_{n-1},r,n,v,v'
pop pop #[...|i_1,...,i_{n-1},r,n
push2 push1 roll #[...|i_1,...,i_{n-1},n,r
pop push1 sub #[...|i_1,...,i_{n-1}(=>i_n),n-1(=>n)
:atoi_value_error_loop
#[...|i_1,...,i_n,n
dup if::atoi_value_error_end
#[...|i_1,...,i_{n-1},i_n,n
push2 push1 roll #[...|i_1,...,i_{n-1},n,i_n
pop push1 sub #[...|i_1,...,i_{n-1}(=>i_n),n-1(=>n)
goto:atoi_value_error_loop
:atoi_value_error_end
#[...|n(=>r)(==0)
dup goto:atoi_end
#[...|r(==0),n(=0)
:atoi_end #[...|r,n(=0)
pop #[...:s|r
mul #[...|s*r(=>r)
########################################
## /atoi
########################################
push2 push1 roll #[...,r|M
push1 add #[...|M+1(=>M)
push1 dup sub #[...|M:N(=0)
goto:input
:calc_max #[...:M|N,p(==';')
pop pop #[...:a_1,...,a_M(=>a_N)|M(=>N)
########################################
## max
## [...|a_1,...,a_N,N
## ==> [...|max(a_n)
########################################
:max #[...|a_1,...,a_N:N
push2 push1 roll #[...|a_1,...,N,a_N
dup #[...|a_1,...,N,a_N,a_N(=>r)
push3 push2 roll #[...|a_1,...,a_N,r,N
dup #[...|a_1,...,a_N(=>a_c),r,N,N(=>c)
:max_loop #[...|a_1,...,a_c,r,N,c
dup if::max_end #[...|a_1,...,a_{c-1},a_c(=>s),r,N,c
push1 sub #[...|a_1,...,a_{c-1}(=>a_c),s,r,N,c-1(=>c)
push4 push2 roll #[...|a_1,...,a_c,N,c,s,r
dup #[...|a_1,...,a_c,N,c,s,r,r
push3 push2 roll #[...|a_1,...,a_c,N,c,r,r,s
dup #[...|a_1,...,a_c,N,c,r,r,s,s
push3 push1 roll #[...|a_1,...,a_c,N,c,r,s,r,s
gt if:max_nop: #[...|a_1,...,a_c,N,c,r,s
push2 push1 roll #[...|a_1,...,a_c,N,c,s(=>r),r(=>s)
:max_nop #[...|a_1,...,a_c,N,c,r,s
pop #[...|a_1,...,a_c,N,c,r
push3 push1 roll #[...|a_1,...,a_c,r,N,c
goto:max_loop #[...|a_1,...,a_c,r,N,c
:max_end #[...|r,N,c
pop pop #[...|r
########################################
## /max
########################################
:output #[...|r
outn #[...| ==>r
end
解説をしていくのですが、
実はこのコード、直近２回の投稿で紹介した処理フローファイルを
ほぼほぼ使い回しただけになります。
実際、2-147行目は（7-10行目の追加と、ラベル名の一部変更を除いて）
ほぼatoi関数そのままで、
155-189行目はmax関数 の10行目以降をそのまま使っています。
残りはこれらの関数をうまく繋ぎ合わせるための処理をしています。
おおよその動きとしては、次のようになります。
- atoi関数を繰り返し呼び出して、入力された文字列を整数に変換してスタックにプッシュしていく。
- このとき、いくつ整数がプッシュされたかもカウントしておく。
- セミコロン「;」が入力されたらmax関数に移行し、スタックにプッシュされた整数の最大値を求め表示する。
詳細
まず、1行目では、カウンタ変数MとNをスタックに積んでいます。
これは、atoi関数も、max関数もカウンタNが必要だったためです。
順序的に先にatoi関数が活躍するため、atoi関数用のカウンタをスタックトップ側に置いています。
147行目でatoi関数が終了するとatoi関数用のカウンタは消えてしまいますので、
ここでmax用のカウンタを1インクリメントしてから、
再度atoi関数用のカウンタを作って、atoi関数の処理に戻ります。
7-10行目で、セミコロン「;」の入力判定をし、入力された場合は、153行目のラベル「:calc_max」に飛びます。
次の154行目でスタックの状態をmax関数の要求する形に整えて、
max関数を実行すればOKです。
まとめ
このように、処理フローファイルは、一度書いてしまうと使い回しが容易にできます。
使いまわせば使い回すほど、生成されるPietコードもサイズが大きくなり、
出来上がった画像も見栄えが良くなります。
生成されたPietソースコード
今回はこのようなPietソースコードが出力されます。
max関数（完全版）のPietソースコード
npiet実行結果
npietの実行結果とトレース画像は以下の通りです。
./npiet 210720_max_complete/max_complete.ppm -tpic -tpf 2 -tps ? 3,-4,5,-6,7,; ? ? ? ? ? ? ? ? ? ? ? ? 7
npietによるトレース結果
処理が正しく実行されていることと、
Pietインタプリタがいい感じに彷徨ってくれているのがわかります。
埋め込んでみた
例の如く、富士山画像に埋め込んでみたのがこちらです。

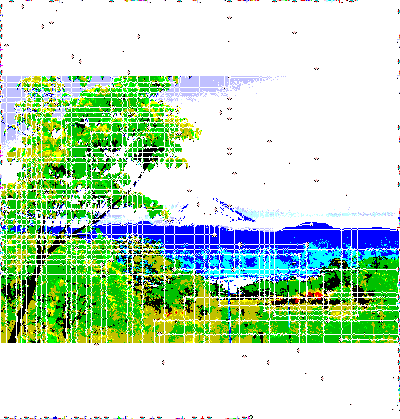

max富士山（完全版）
おおっ！
今まででもっともはっきり富士山が見えますね。
./npiet 210720_max_complete/max_fuji.png -tpic -tpf 2 -tps ? -3,-54,-13,-100,; ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? -3

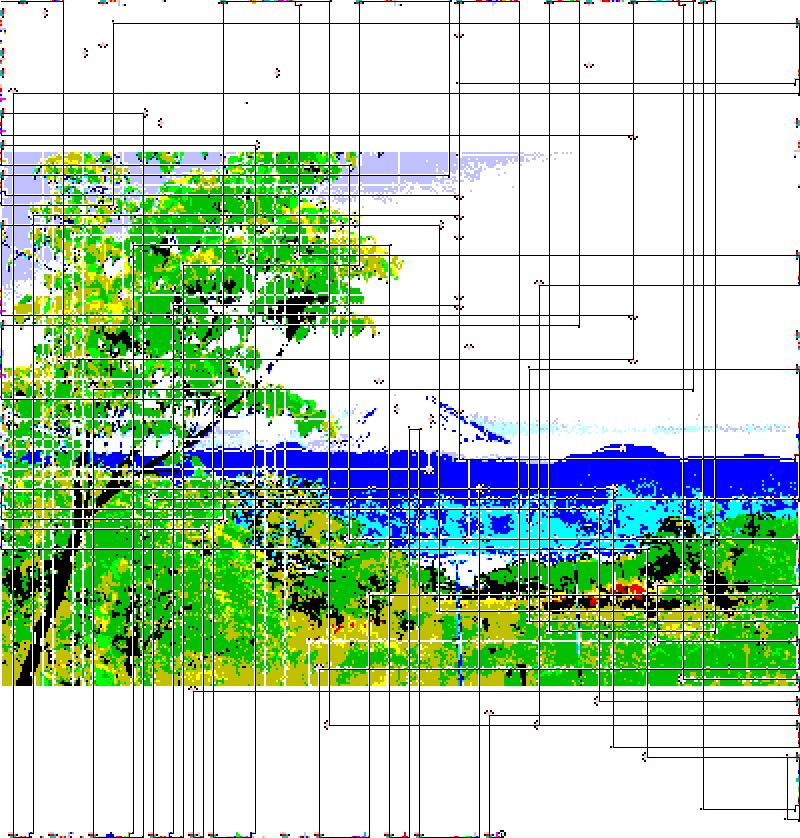

max富士山（完成版）を彷徨うPietインタプリタの図
こうやって動いてくれると実に楽しいですね！
最後に
今回は直近２回の関数を組み合わせて、かなり複雑なPietソースコードを生成させてみました。
処理が複雑になるほど富士山が明瞭に見えてくるので、
作ってる身としても楽しい限りです。
では。
