頭が固い人は「グラフはグラフ、図形は図形」と言うのですが、グラフを描く目的が分かっていないのではないでしょうか？
ExcelやPowerPointのグラフは、自分の主張を強調するため（プレゼンするため）に、長方形や円などの大小関係のある図形を描いて、視覚的に表現しようとするものです。したがって、グラフも図形の一種です。その点で数学の座標軸とは異なります。
そこで、今回は、Excelのグラフの機能を使って描く図形を解説します。グラフの機能を利用して、複雑な図形を簡単に描く練習をしましょう。
※これは作成例です。
- Excelグラフ作成の確認テスト！グラフを見て元の表を作る練習問題
- Excelの棒や折れ線グラフを「重ねる」とは言っても重なり方がいろいろあるんです
- プレゼンや資料のグラフを作るコツは強調ではなく統一感である
- 棒グラフ、折れ線グラフ、円グラフを利用して図形を描く
- 二重の波線（省略の波線）の正しい描き方
- 半円グラフの作り方とパーセンテージの表示
- 積み上げ棒グラフで異なる種類のデータ系列を横に並べて積み上げる
グラフまとめ グラフを作成するための「理論」を本気で勉強すべきである
目次
問題文のあとに簡単な操作方法を解説していますが、静止画では、わかりにくいと思いますので、最後に動画を載せています。ぜひご覧ください。
１．グラフの記入用紙
問題
グラフを利用して、次の図形をかきなさい。
解説

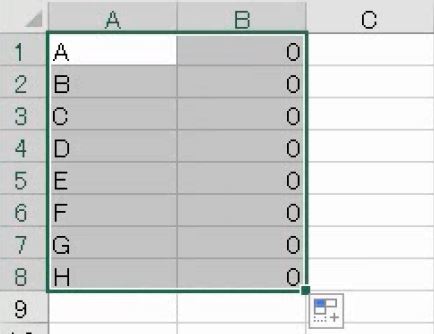

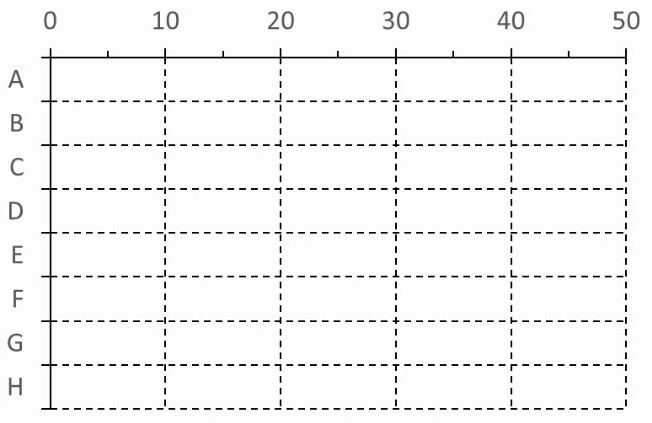

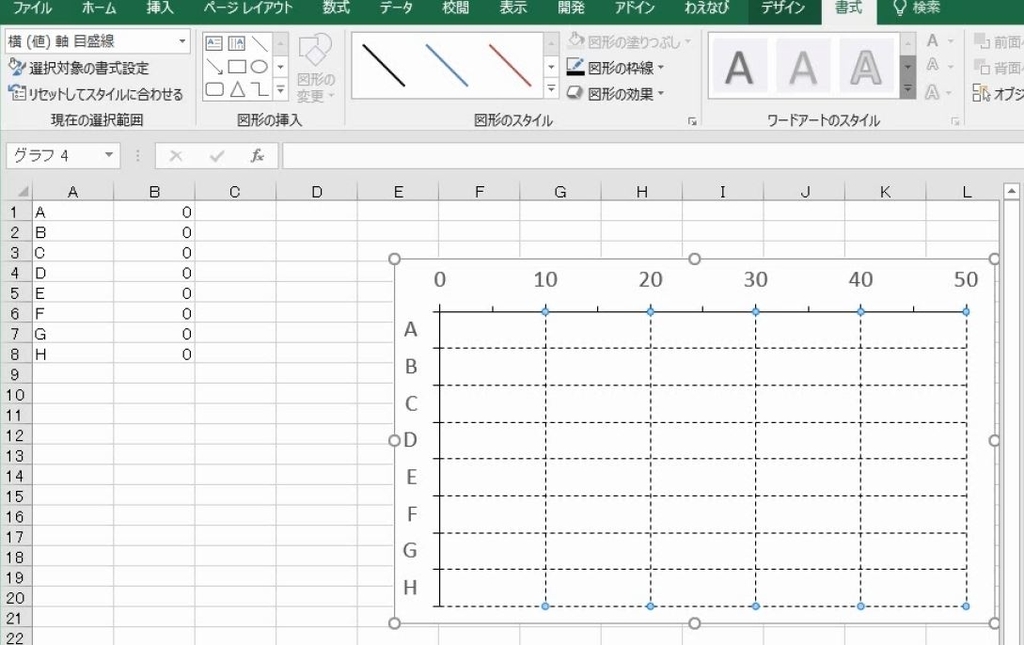

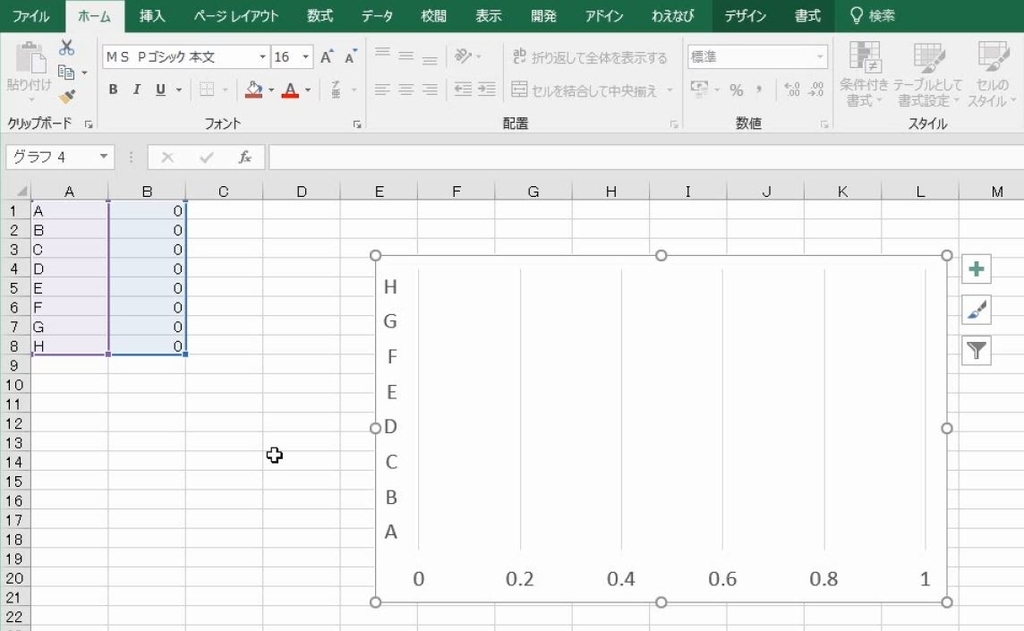

グラフを手書きでかくための目盛りのついた図は、当然、グラフを使ってかきます。AからHの項目名を入力します。データはすべて０にします。

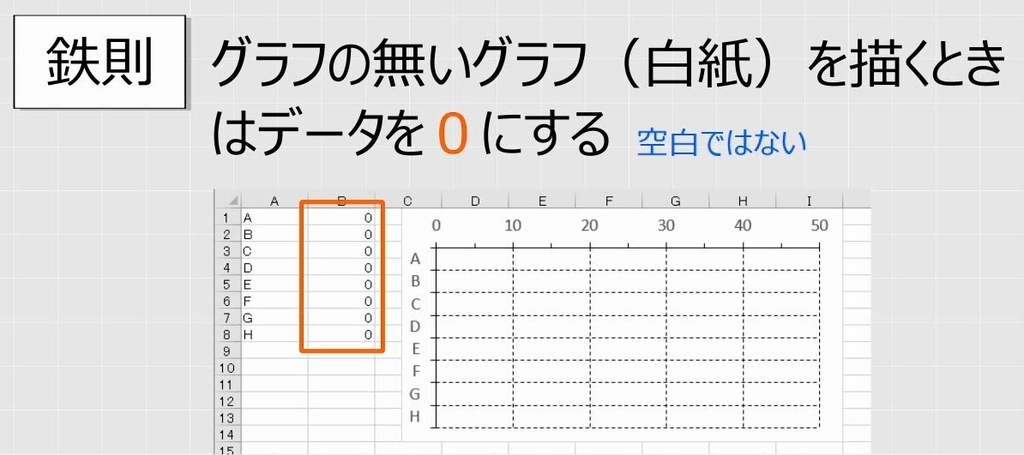

グラフの無いグラフ、白紙をかく場合は、データを0にします。

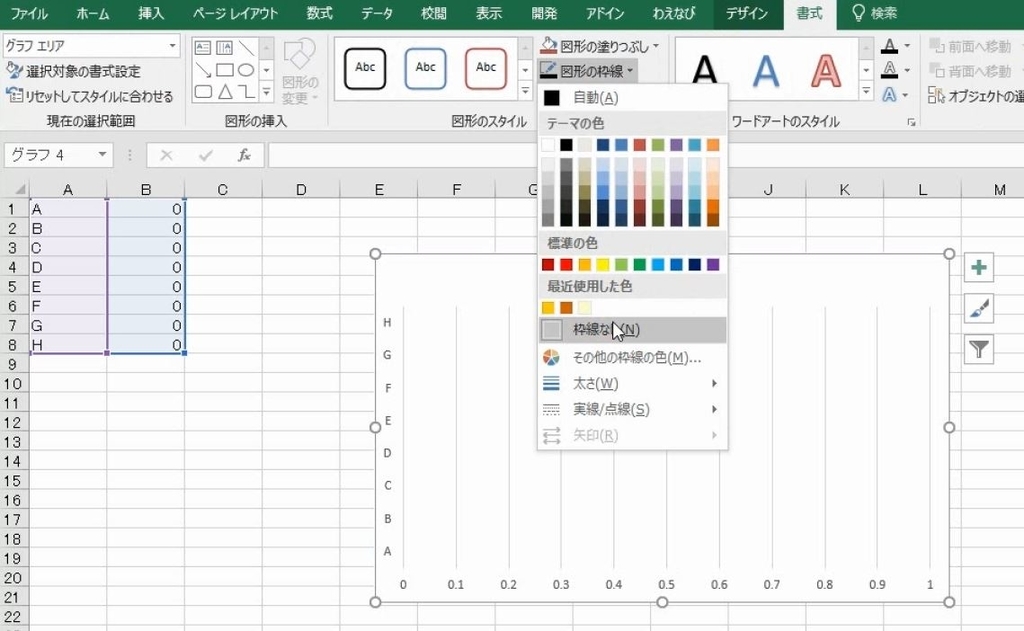

範囲選択して、横棒グラフをかきます。グラフエリアの線をなしにします。
グラフエリアのフォントを大きくします。グラフタイトルを削除します（参考：【Excel】グラフの書式はグラフエリアを最初に設定しなければならない）。

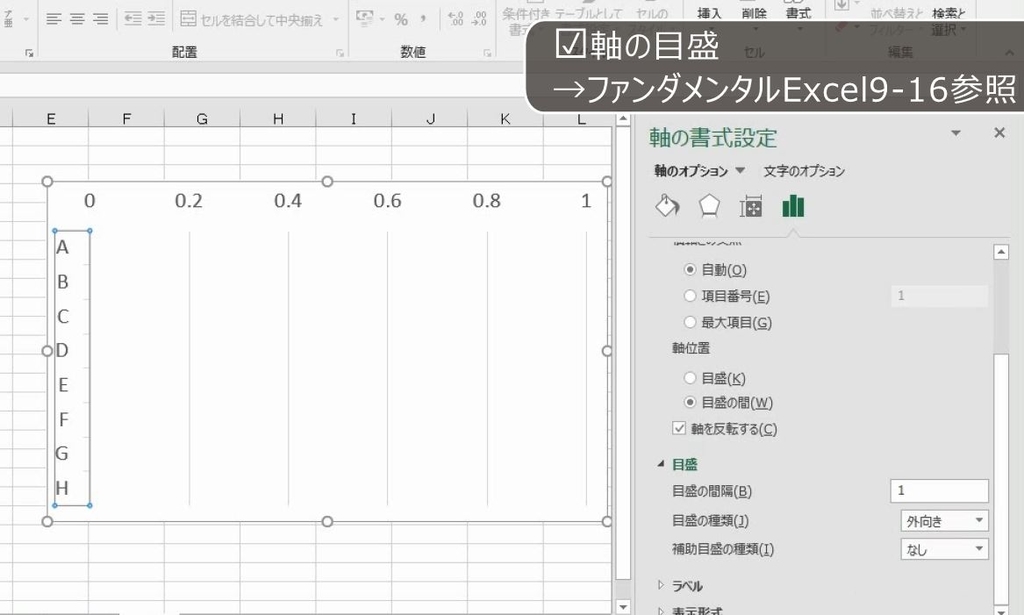

縦軸は、軸を反転して、目盛りを外向き、線の色を単色で黒色にします（参考：【Excelグラフ】縦軸横軸の交点と反転、軸目盛ラベルの特訓問題_グラフの軸を徹底的に理解せよ！）。

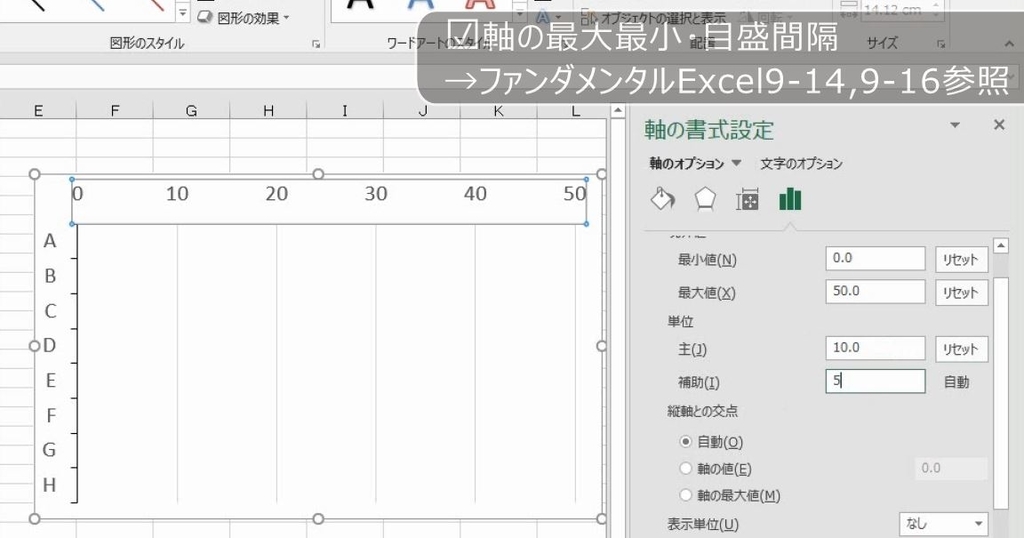

横軸は、最小値0、最大値50、目盛間隔10、補助目盛間隔5にして、目盛と補助目盛を外向きにします（参考：【Excelグラフ基本】縦軸と横軸の最大最小、表示単位、目盛の設定の基本練習）。

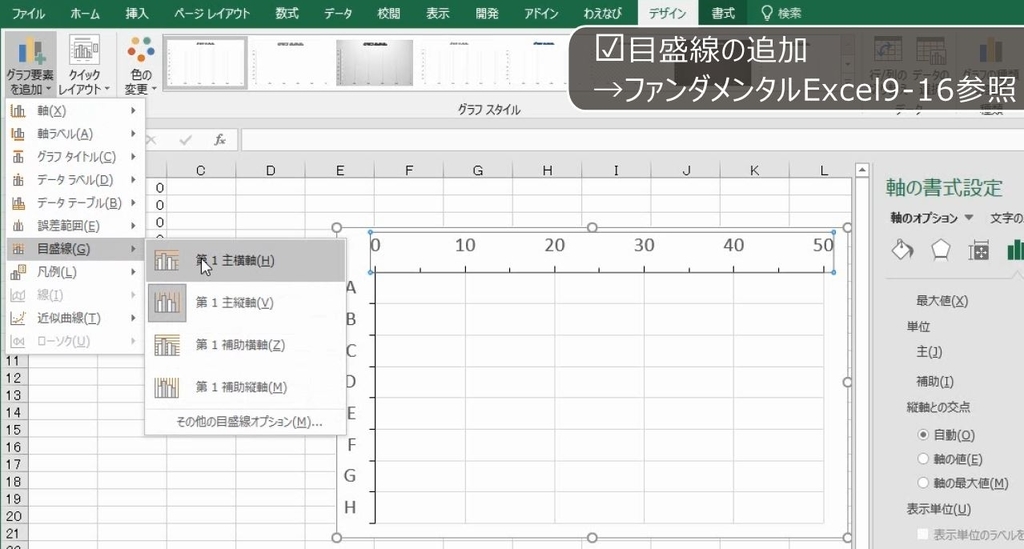

横向きの目盛線を表示します。
縦横両方とも黒色、破線にします。これで完成です。

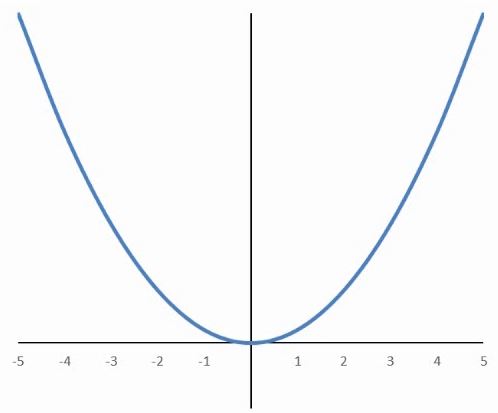

２．放物線
問題
グラフを利用して、次の図形をかきなさい。
解説

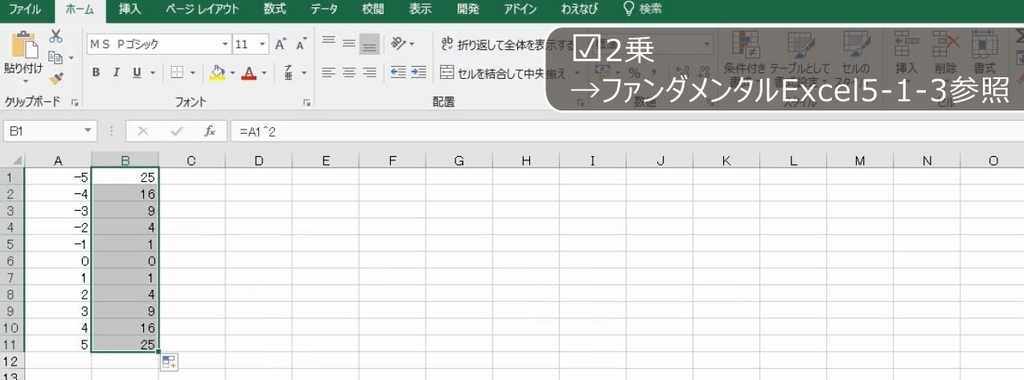

数学のグラフで簡単なものはExcelでもかけます。-5から5を入力します。これを2乗します。

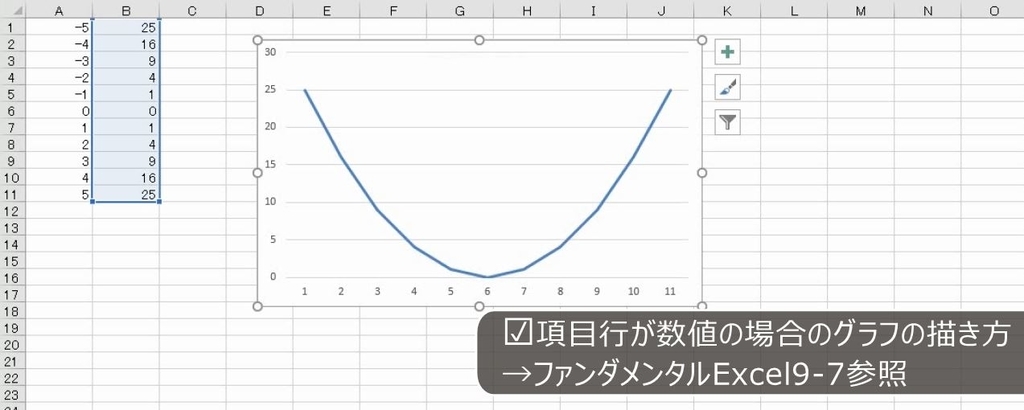

2乗した値だけ範囲選択してマーカーのない折れ線グラフをかきます。グラフタイトルを削除します。

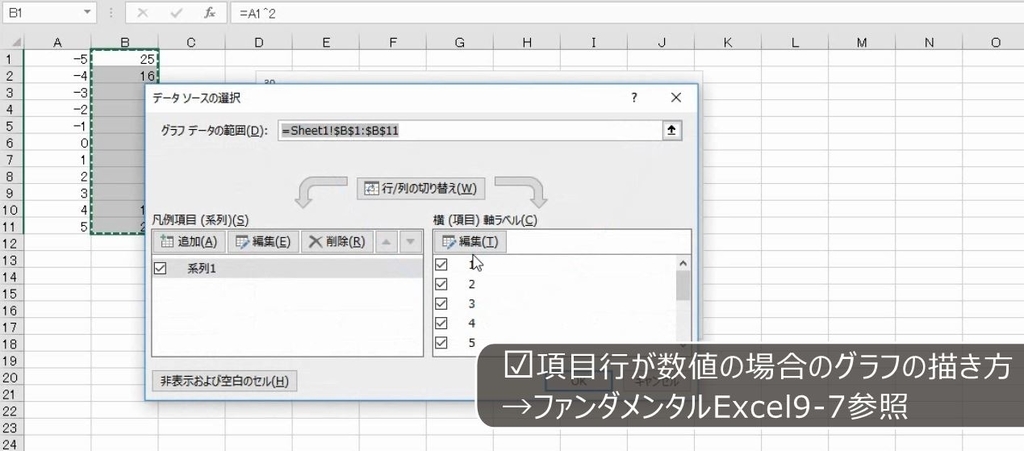

データの選択で項目を-5から5にします。
縦軸を選択します。最小値を－５、最大値を25にします。ラベルをなしにします。線を黒色にします。

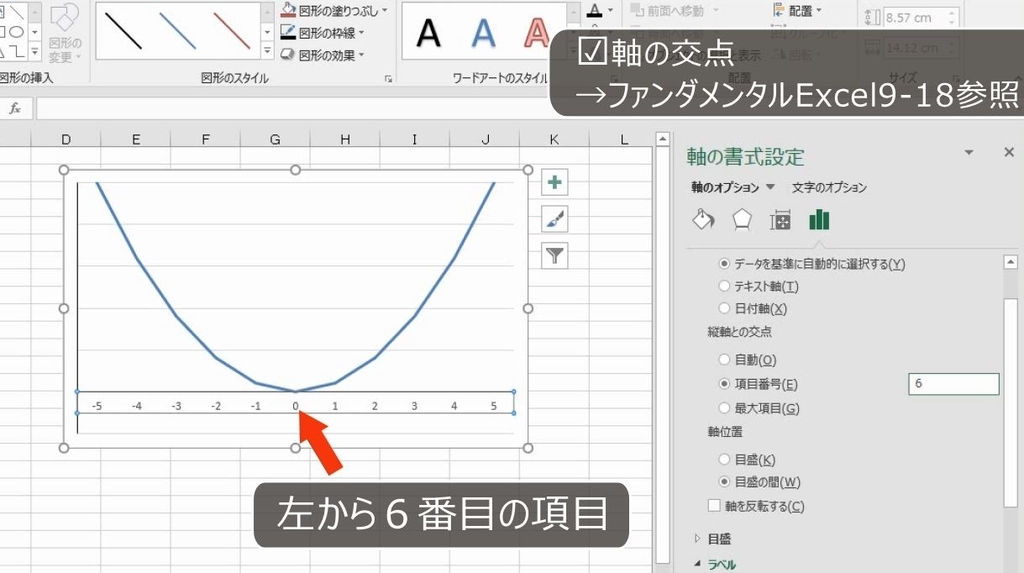

横軸も、線を黒色にします。縦軸との交点を6にします。

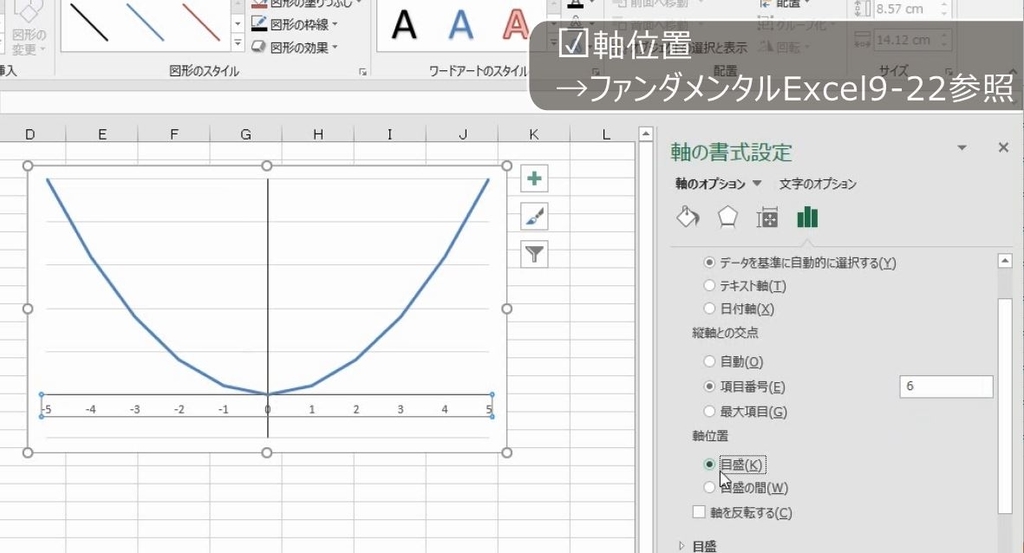

軸の位置を目盛りにします（参考：【Excel3級レベル】棒グラフと折れ線グラフのグラフ要素の練習問題10問）。ラベルをなしにします。
目盛り線をなくします。折れ線を選んでスムージングにします。

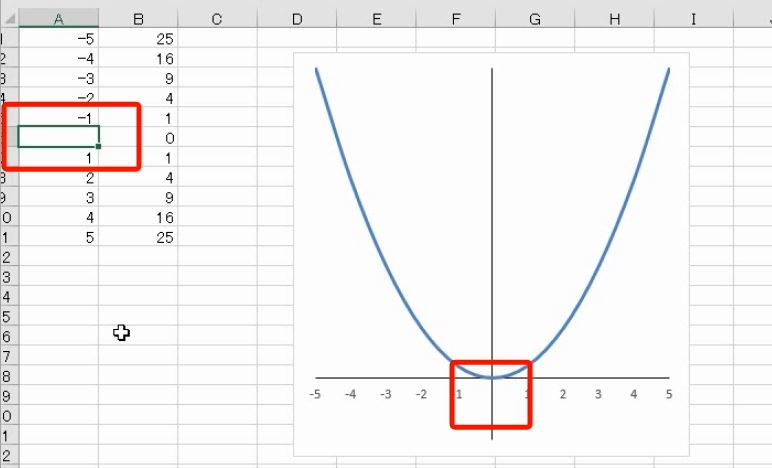

最後に項目の０を消します。これで完成です。
３．同じ種類の図形を等間隔に並べる
問題

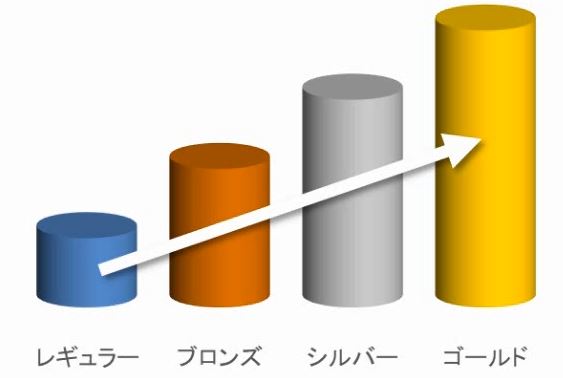

グラフを利用して、次の図形をかきなさい。
解説

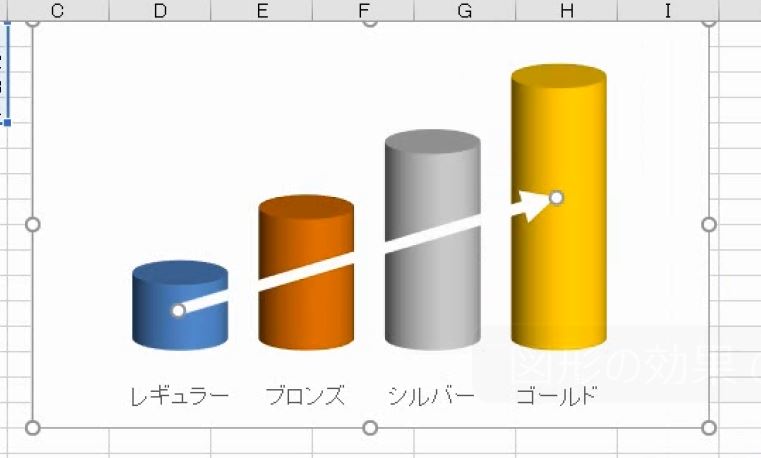

同じ図形（棒）を等間隔にたくさん並べる場合、棒グラフを使うと簡単にかけることがあります。

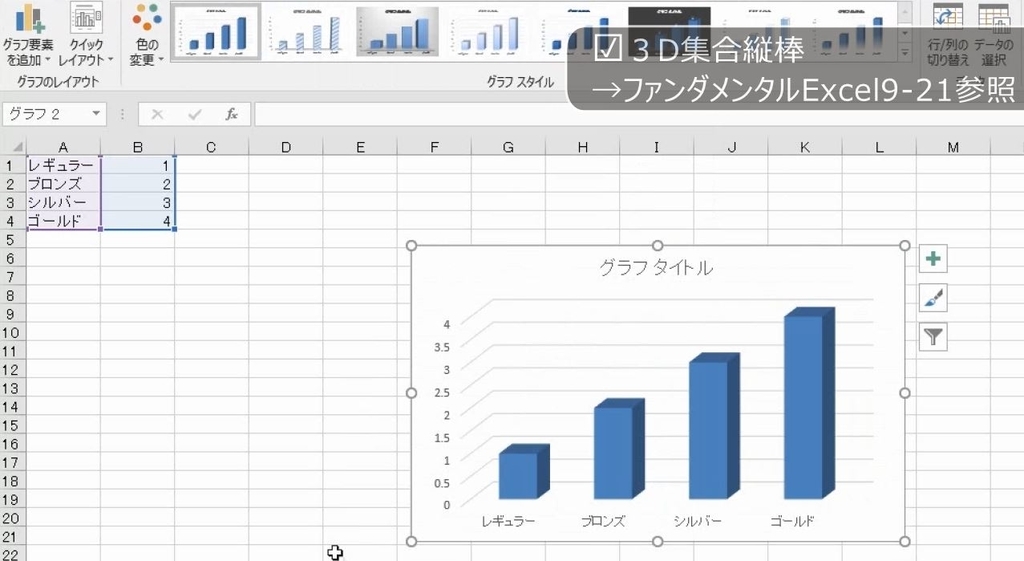

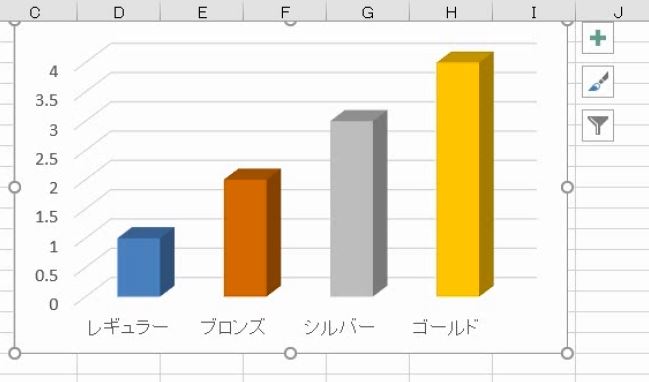

表を入力します。３Ｄ棒グラフを挿入します。
色を適当に変えます。グラフタイトルなどを消します。文字を大きくします。

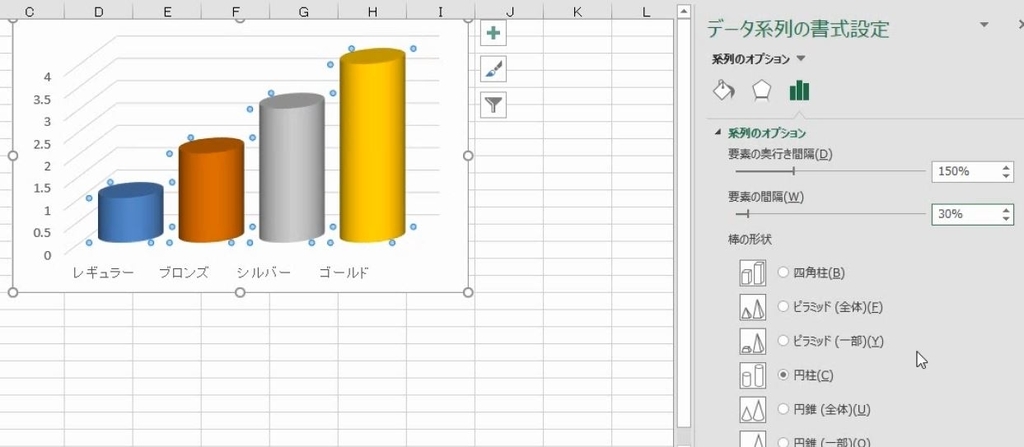

棒の形状を円柱にして、要素の間隔を減らします。

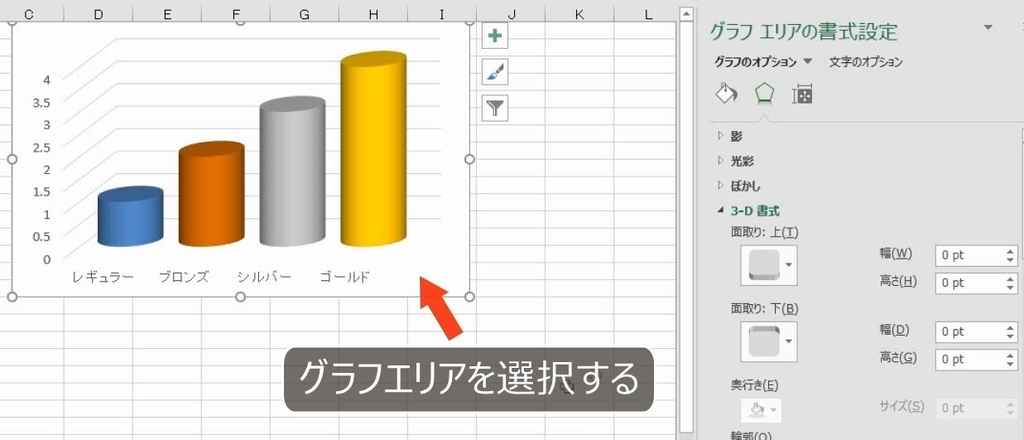

グラフエリアを選択します。

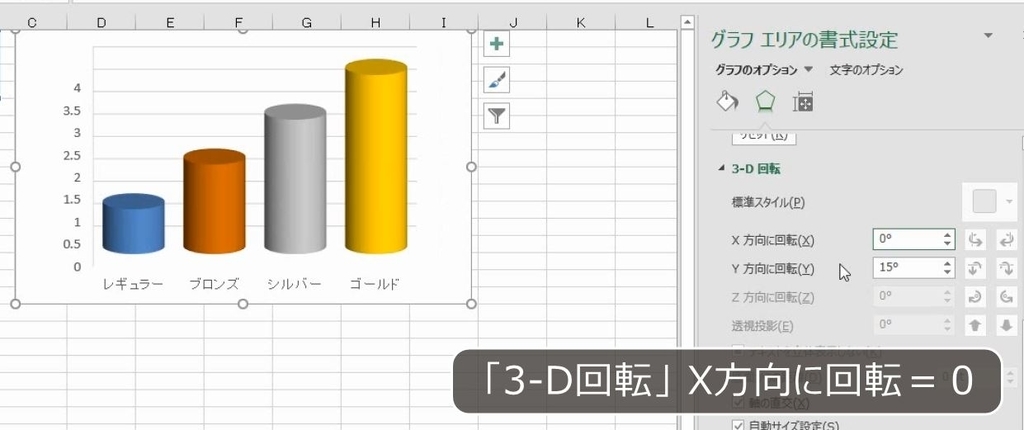

３D回転の、X方向の回転（横回転）を０にします。

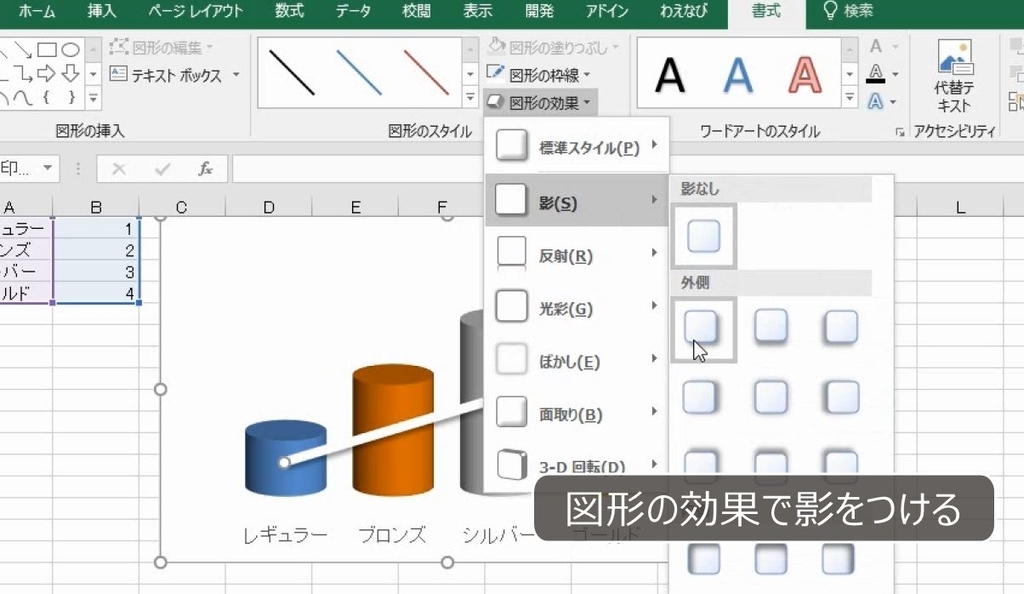

最後に矢印を入れて、影をつけます。これで完成です。
４．波線
問題
グラフを利用して、次の図形をかきなさい。
解説

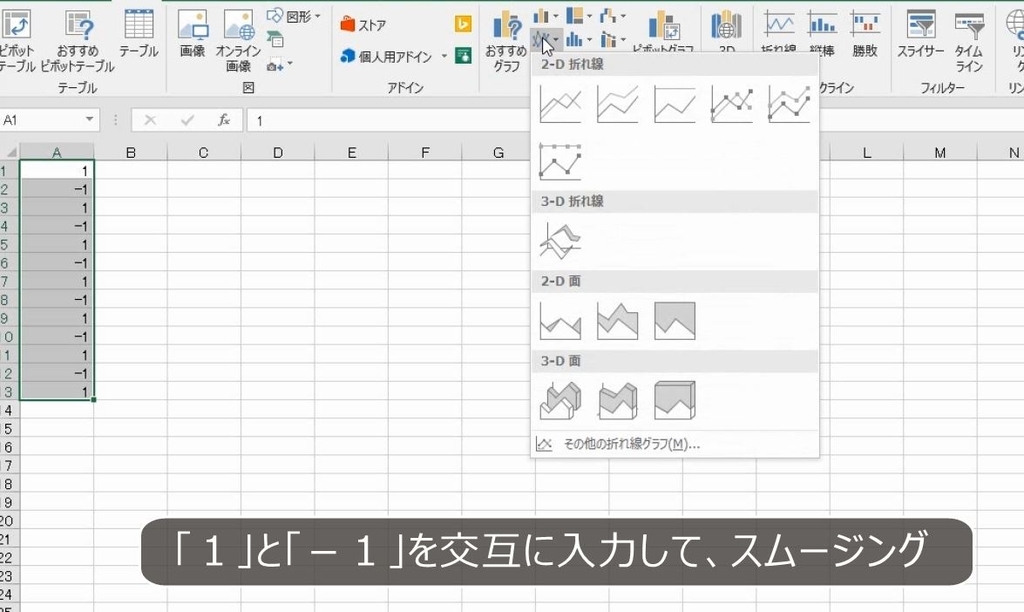

波線をかくには折れ線グラフを使います。１とー１を交互に入力します。マーカーのない折れ線グラフを挿入します。

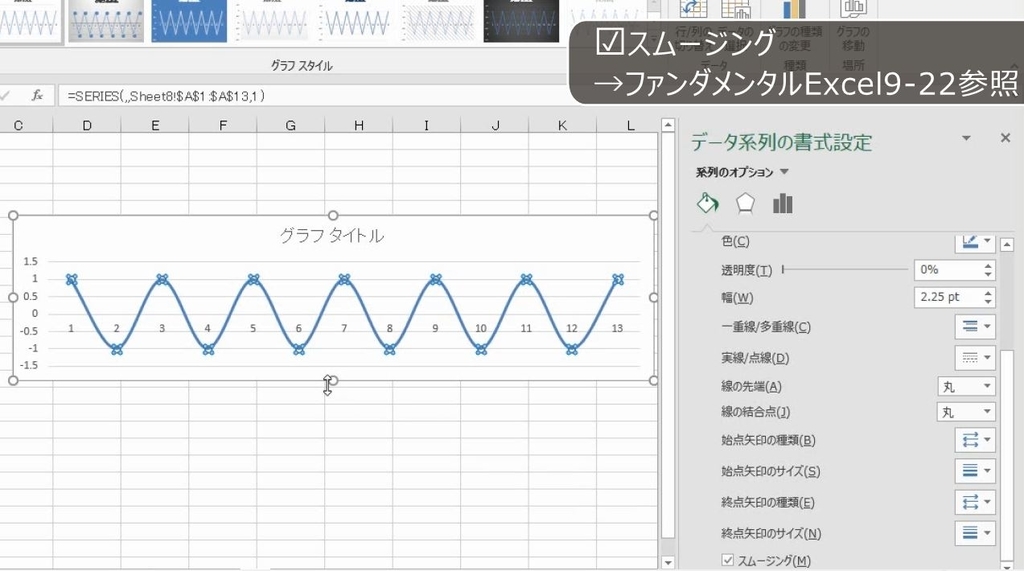

スムージングをすれば完成です。
（応用編）
５．円の一部分の色を変える
問題
グラフを利用して、次の図形をかきなさい。
解説

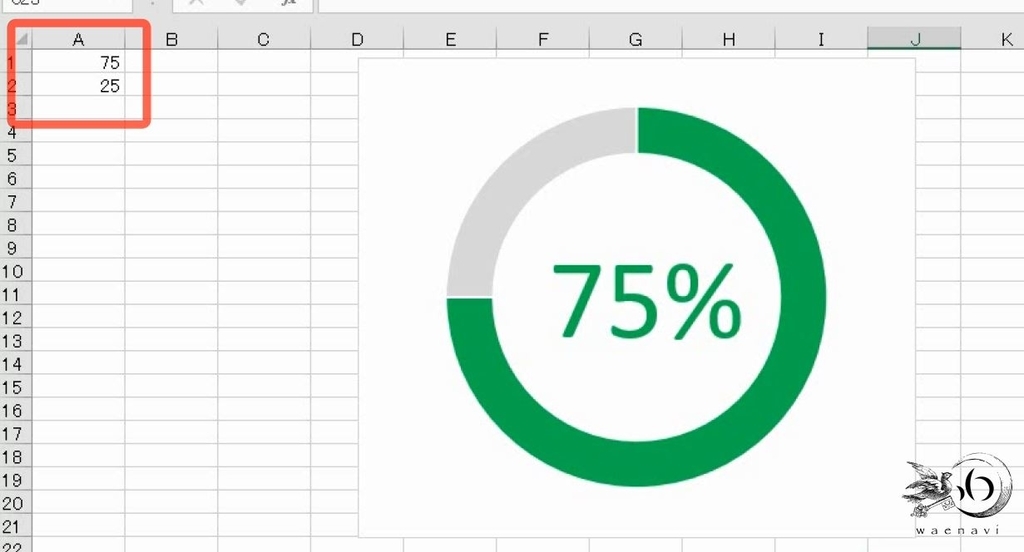

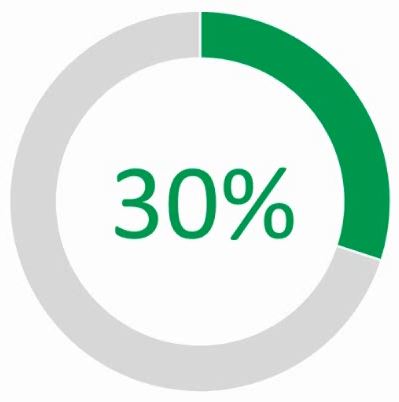

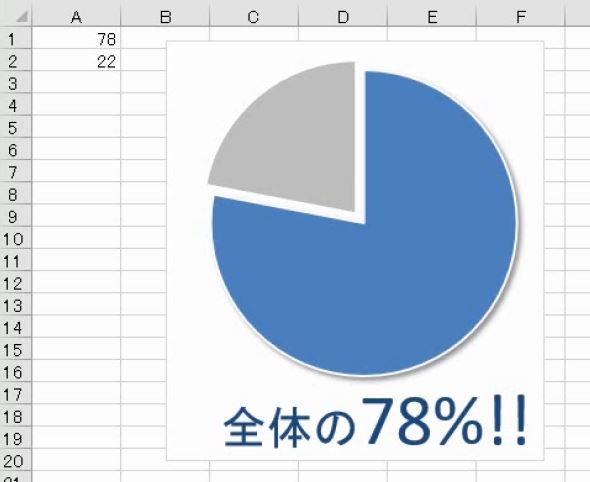

円のうち一部分（おうぎ形）の色を変えるには円グラフを使います。このとき、残りの部分も併せて入力します。下の図の場合、７８％の図を描くのであれば、残りの２２％も入力します。

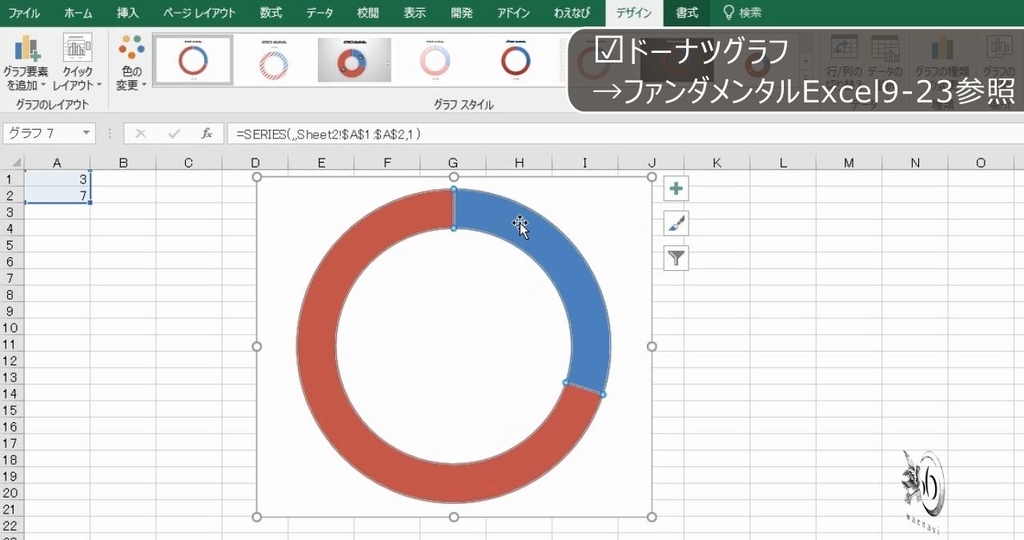

緑とグレーの比率は、３：７です（３０と７０でもよい）。ドーナツグラフを挿入します。

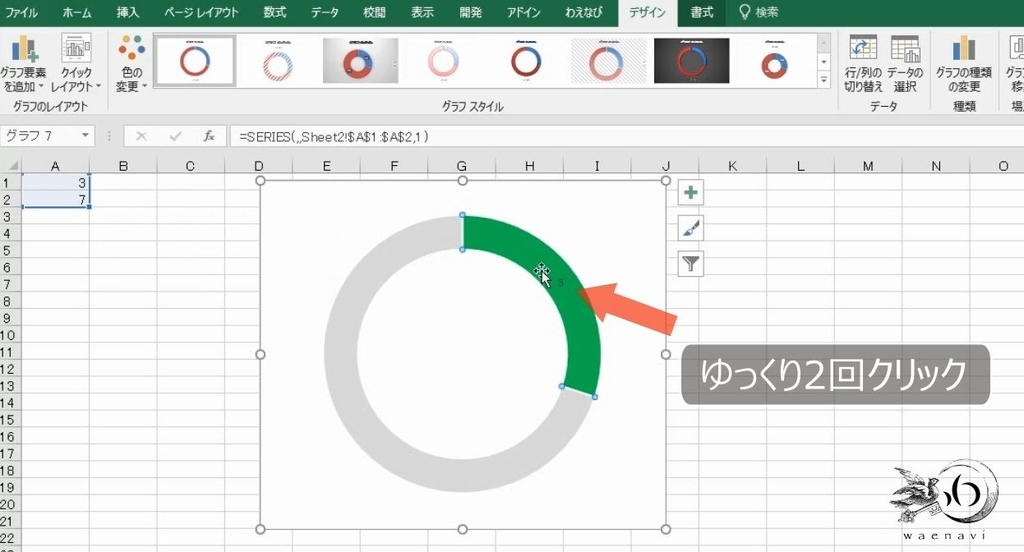

色を緑とグレーに変えます。データラベルを表示して、ゆっくり２回クリックして選択します。

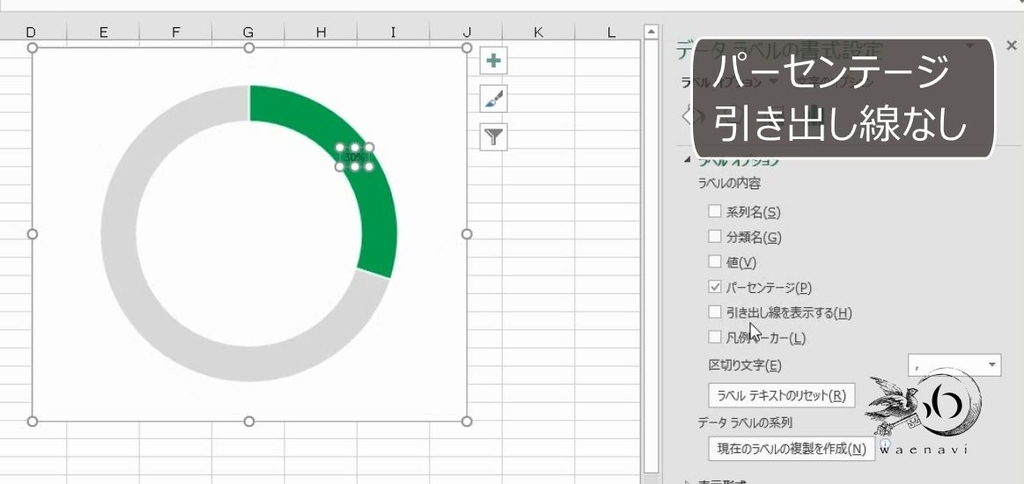

パーセンテージにして、引き出し線のチェックを外します。

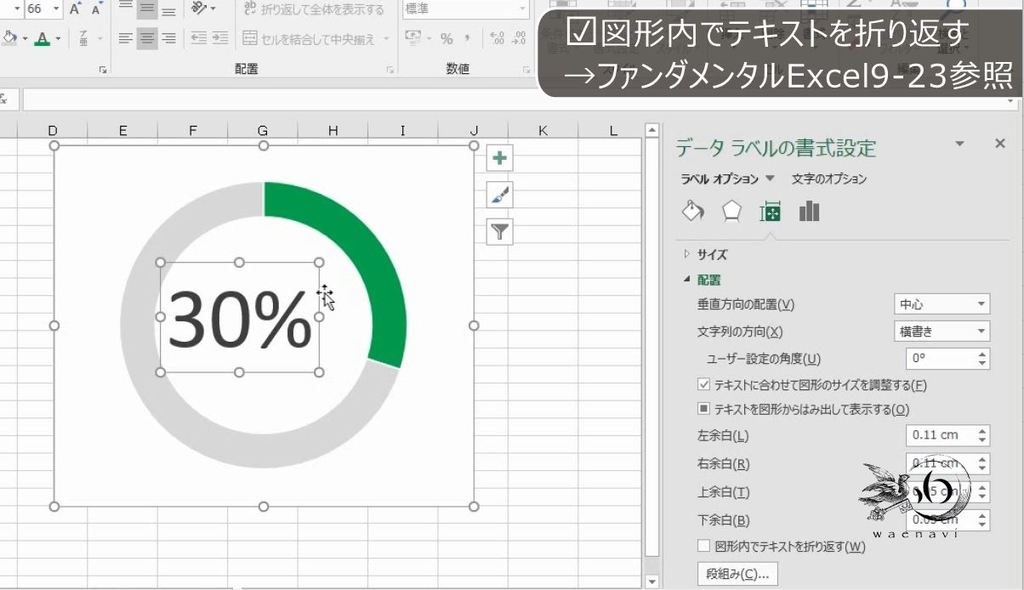

文字を大きくして、図形内でテキストを折り返すのチェックを外します。

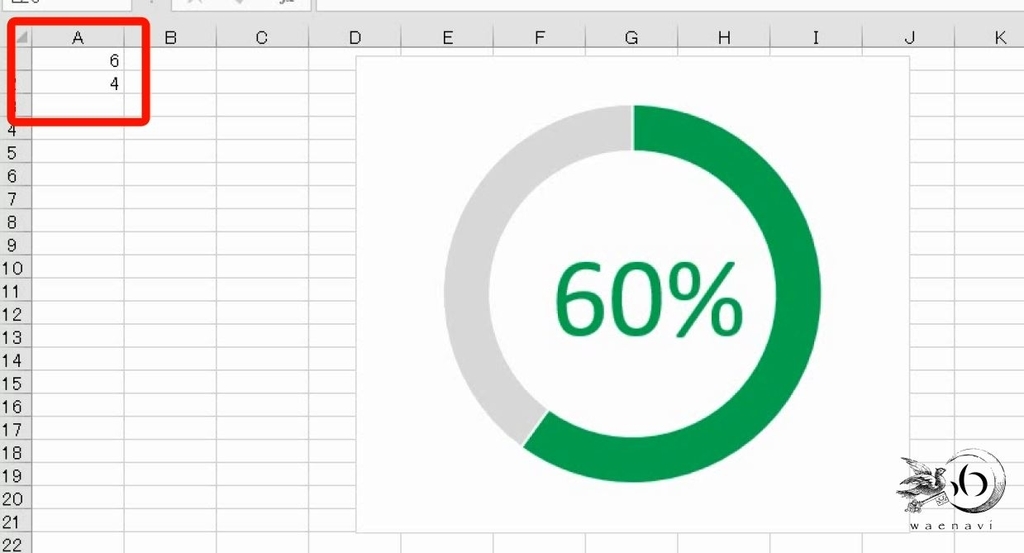

セルの数値を変えるだけで、連動して、簡単にパーセンテージを変えることができます。
６．角度を正確に描く
問題

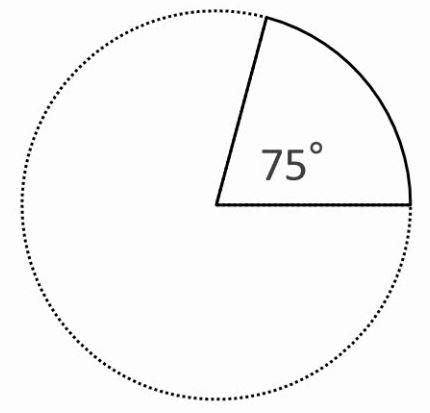

グラフを利用して、次の図形をかきなさい。
解説

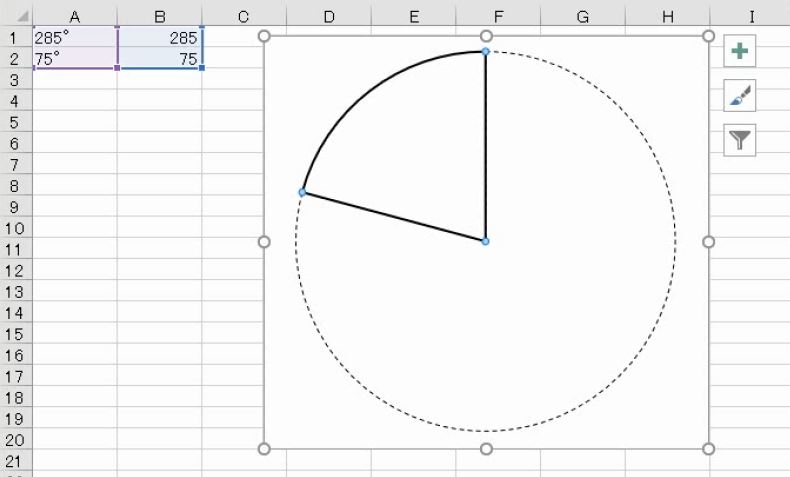

中心角が75度の扇形をかくということは、残りは285度です。

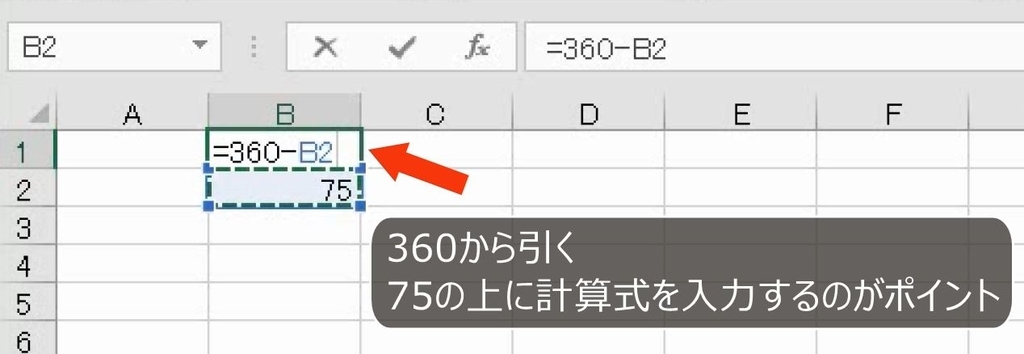

75を入力します。360から75を引く計算式を入力します。

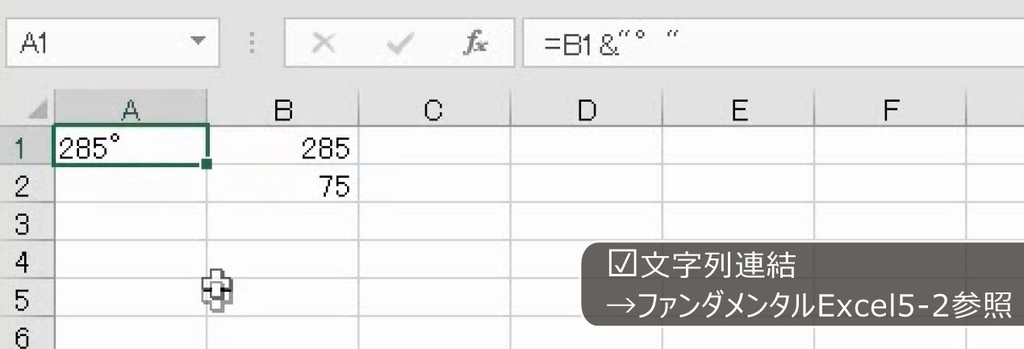

さらに、「度」を連結する数式を入力します。

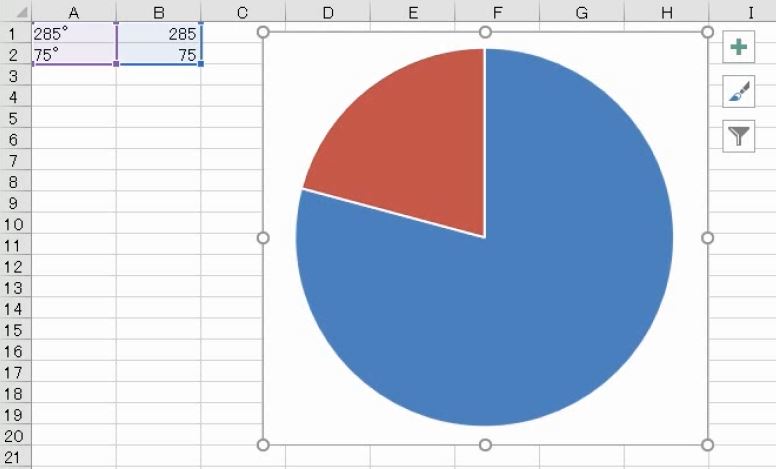

円グラフを挿入します。グラフタイトルと凡例を削除します。
285度のほうを塗りつぶしなしで、点線にします。75度のほうは塗りつぶしなしで、実線にします。

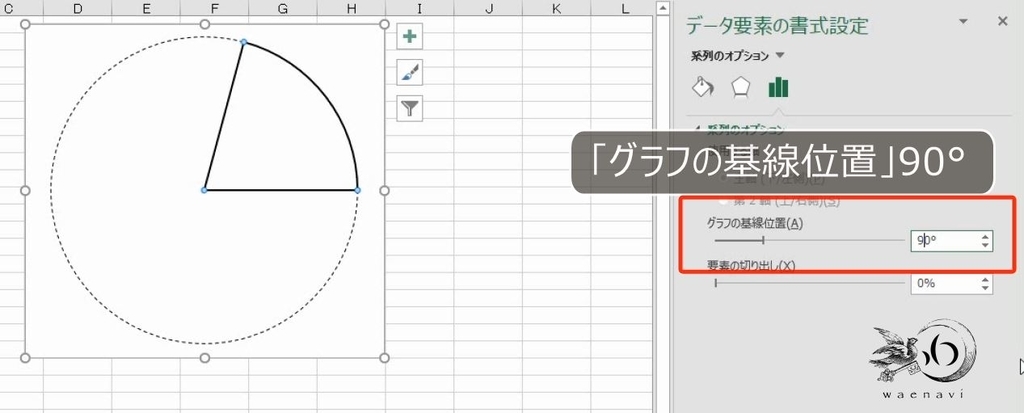

系列を選択します。グラフの基線位置を90度にします。

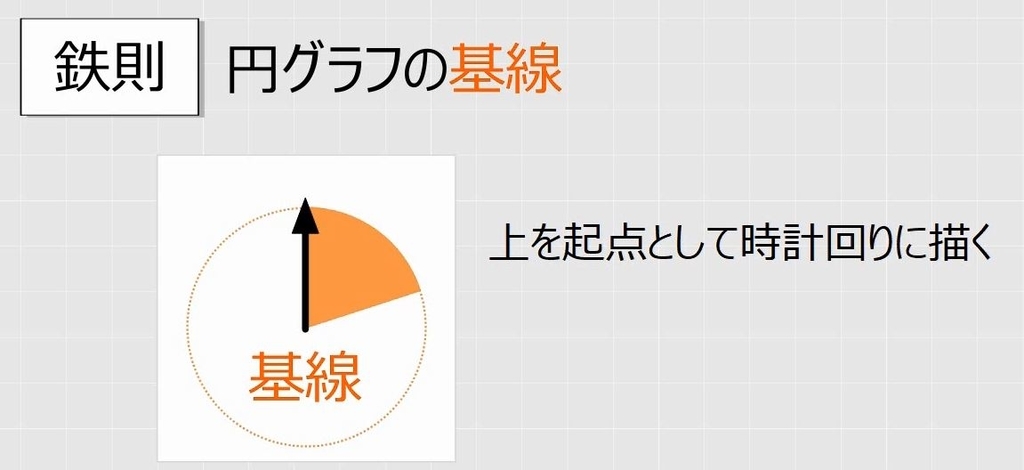

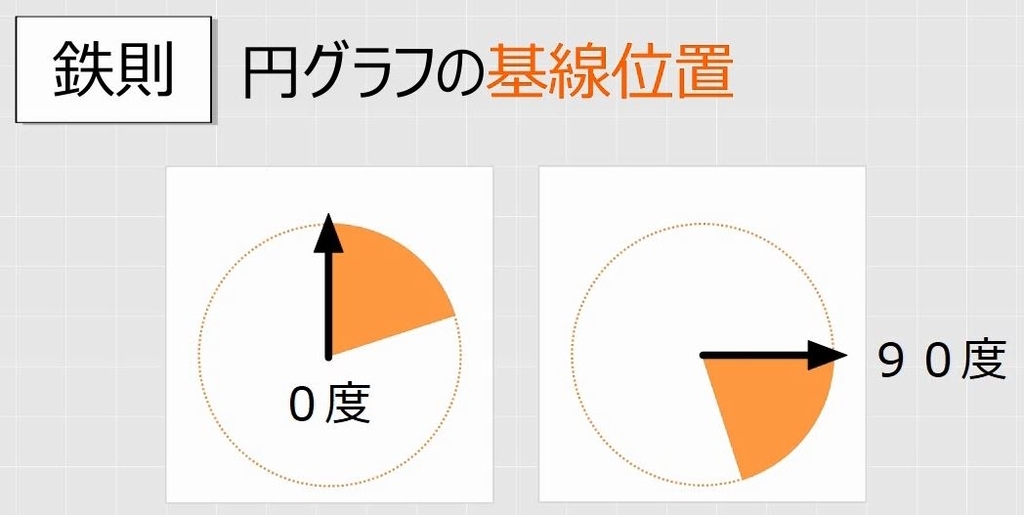

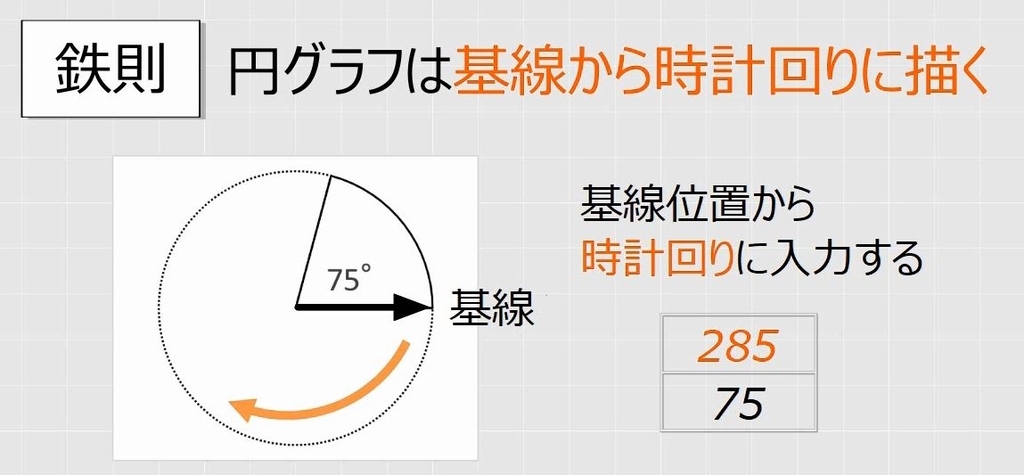

円グラフは、必ず上を起点としてかきます。これを「基線」といいます。
上が０度で、時計回りに角度を設定します。右の場合は90度です。
この図の場合、基線位置からみて時計回りにかきますから、285度のほうが先で、75度のほうがあとになります。

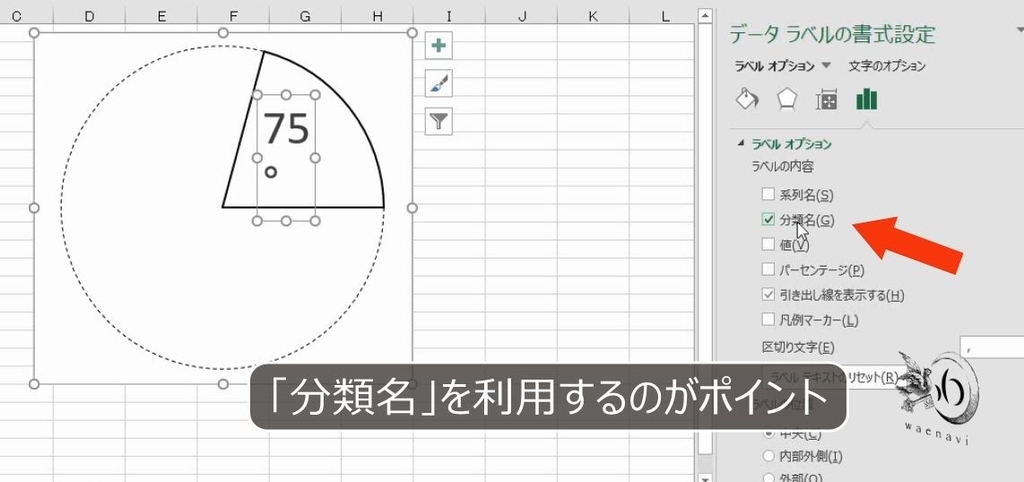

データラベルを表示します。分類名にします。

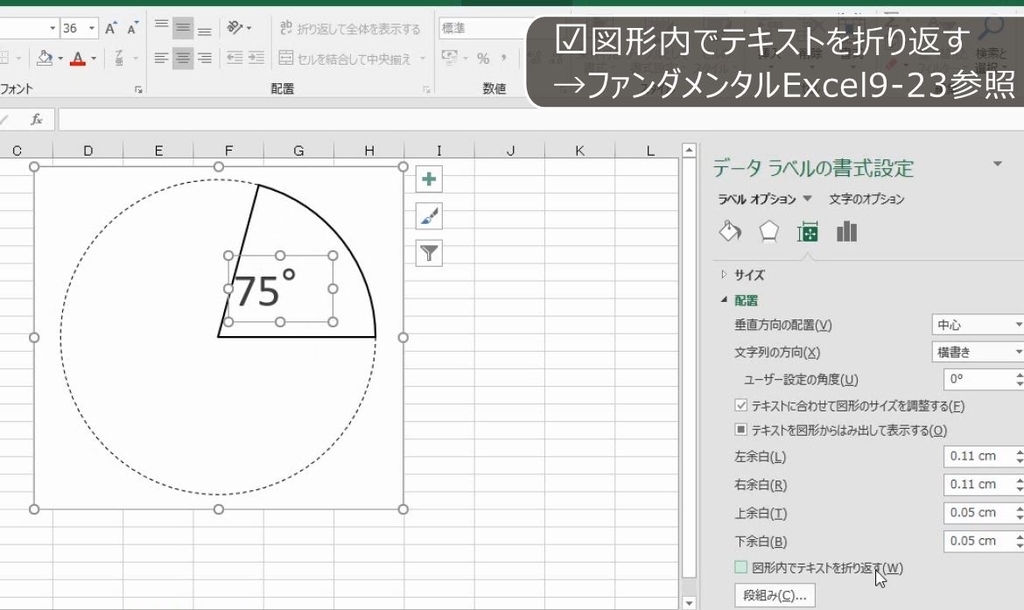

「図形内でテキストを折り返す」のチェックを外します。

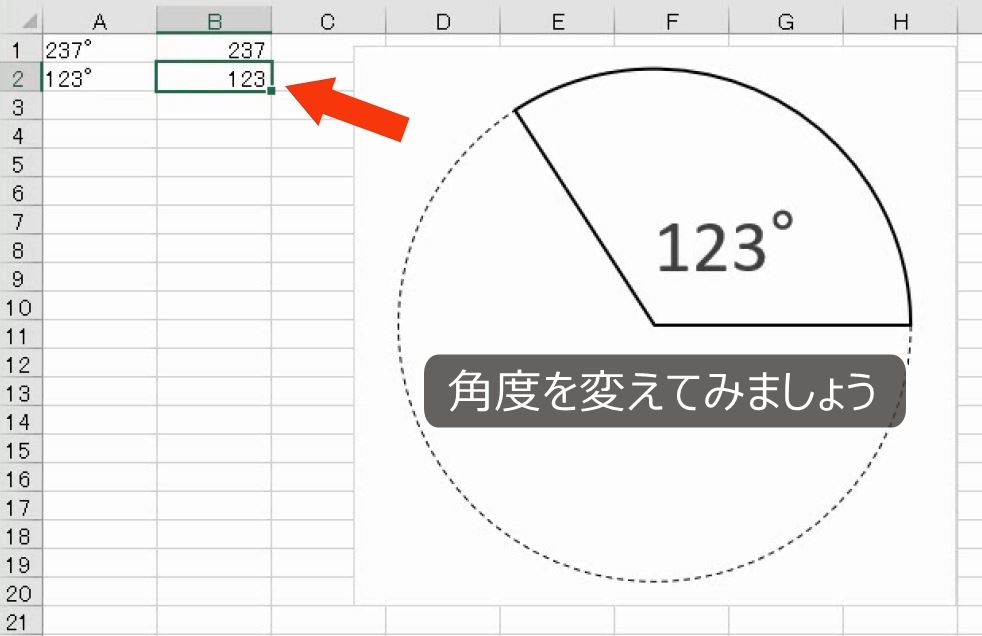

これで完成です。角度を変えると連動して円グラフも変わります。
７．「１」を入力して図形を描く
問題
グラフを利用して、次の図形をかきなさい。
解説

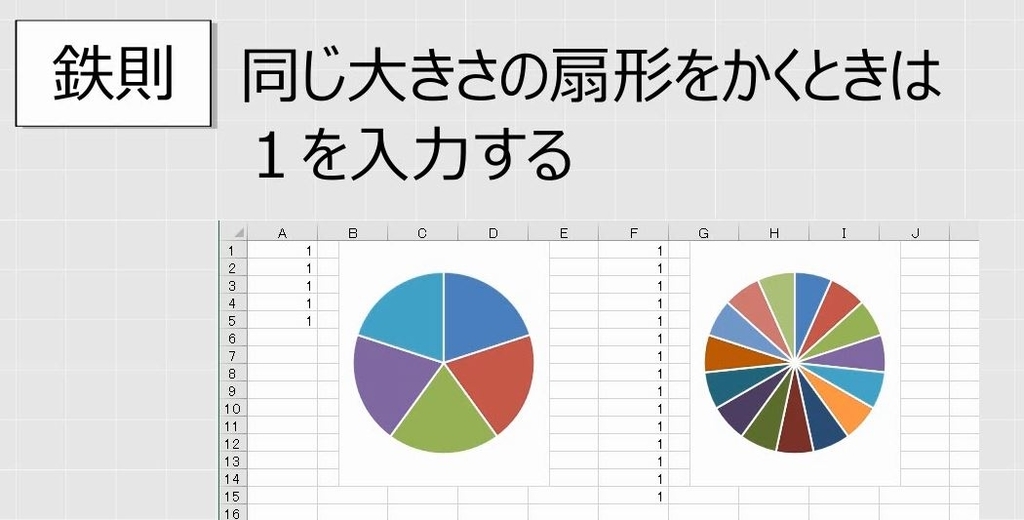

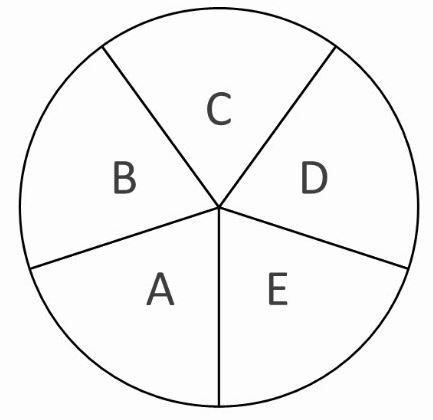

同じ大きさのおうぎ形をかくときは「１」を入力して円グラフを描きます。

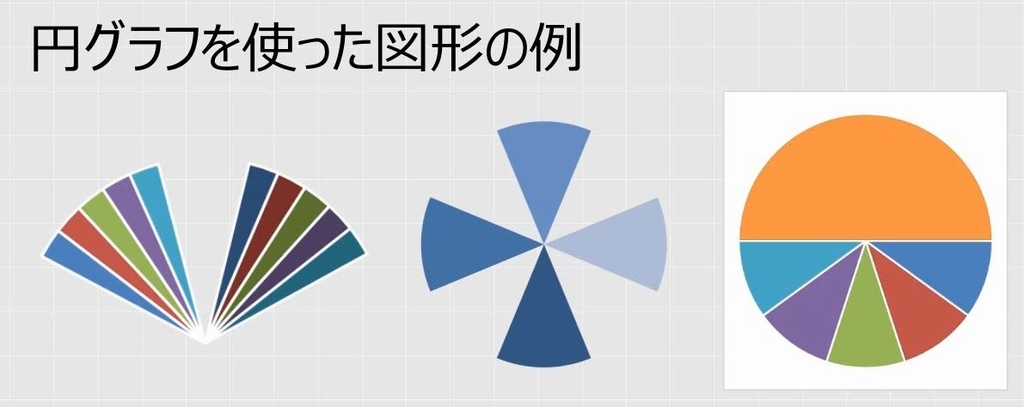

この数値をいろいろ変えることによって、いろいろな図形をかくことができます。

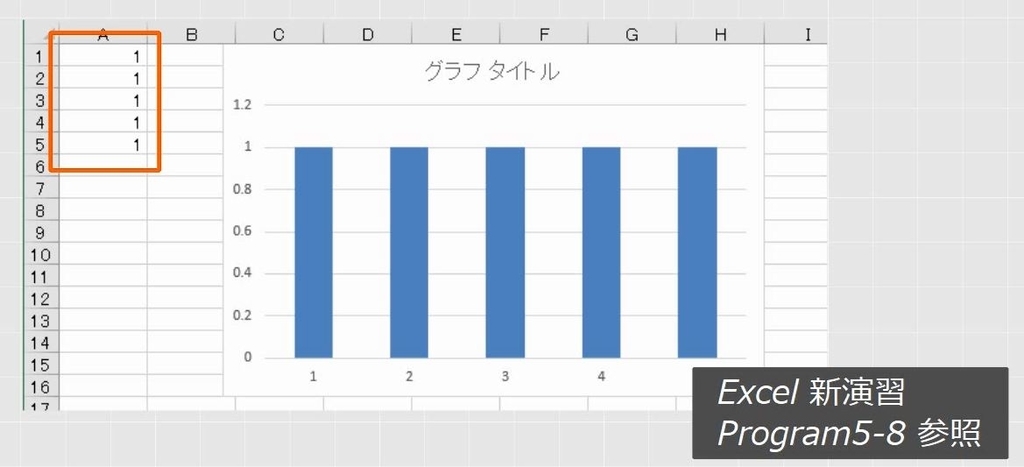

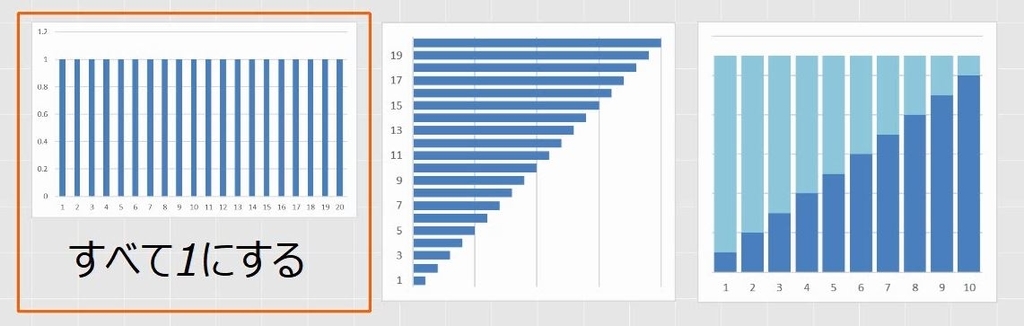

ちなみに、棒グラフも1を入力すれば、同じ大きさの長方形がかけます。

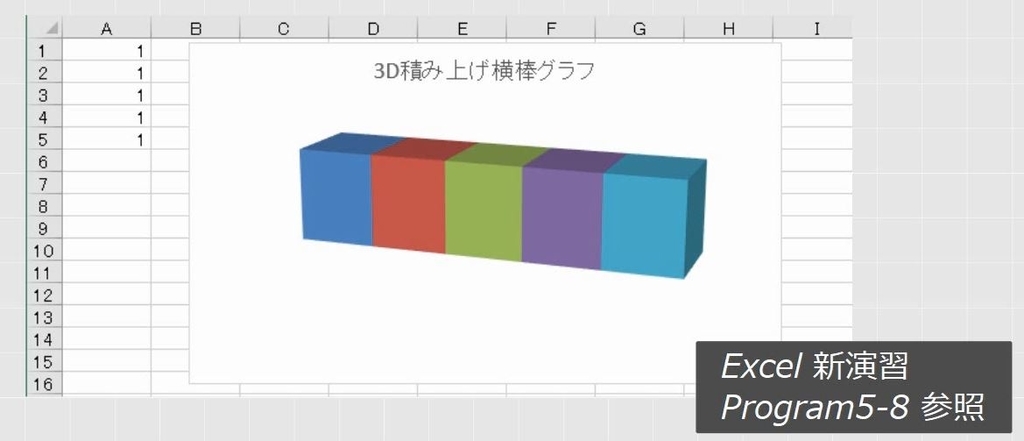

積み上げ棒グラフは色の異なる長方形をかくことができます。

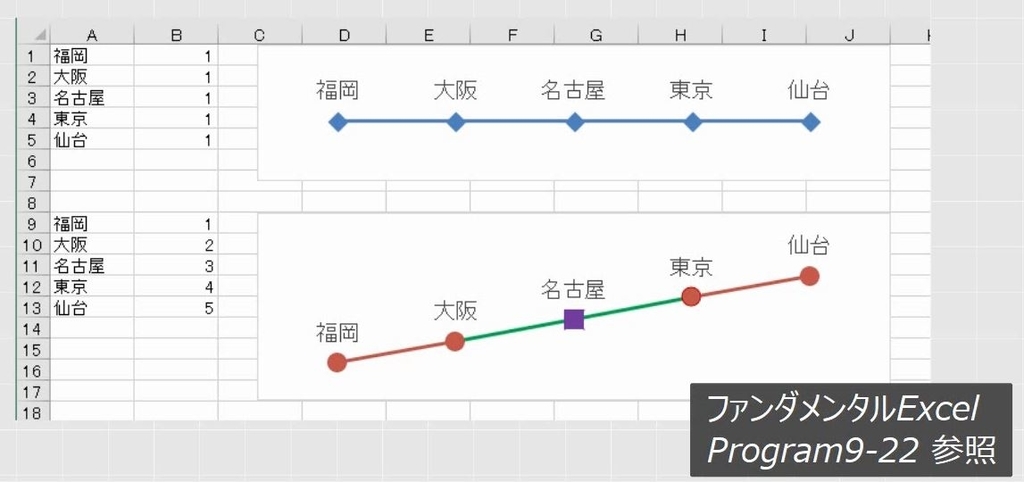

折れ線グラフの場合は、マーカーのついた数直線がかけます。数値を変えれば傾きを変えられます。

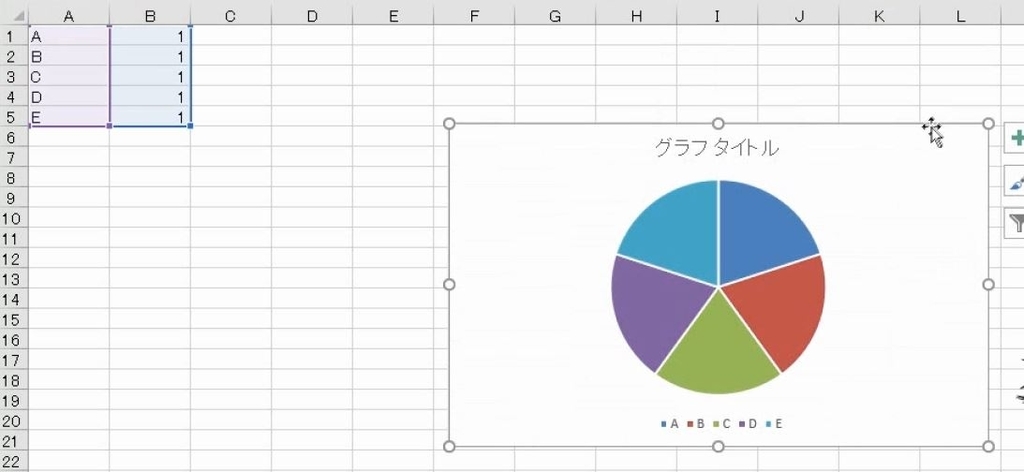

A～Eを入力します。「１」を5個入力します。円グラフを挿入します。

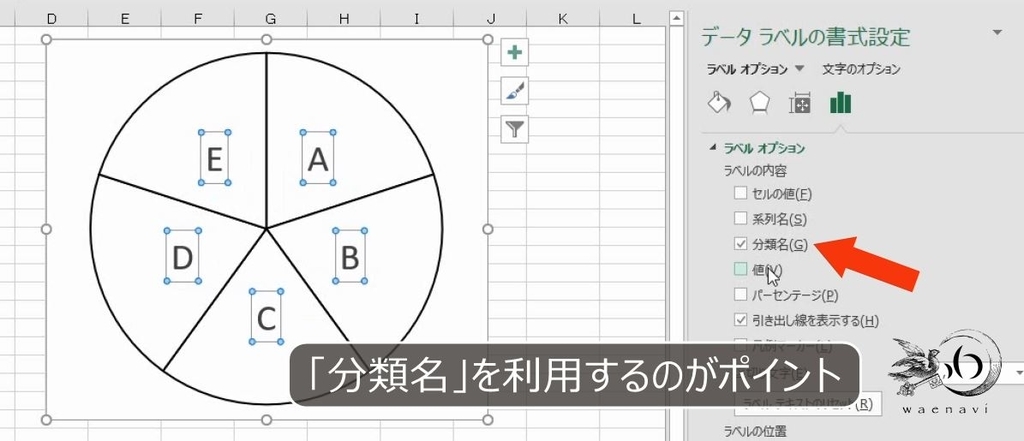

塗りつぶしの色を白色にします。線の色を黒色にします。データラベルを表示して分類名にします。

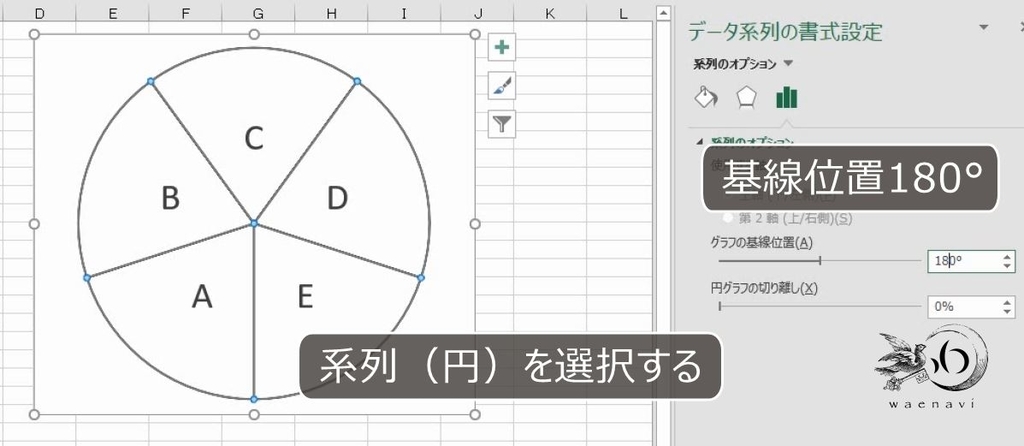

円グラフを回転するには基線位置を変えます。１８０度にします。これで完成です。
解説は以上です。
８．動画版はこちら（無料）
この記事は、わえなび実力養成講座「Excel新演習５」Program 5-8、5-9 の２本のYoutube動画を書き起こしたものです。
- Excel新演習5・グラフの重要事例 5-8 棒グラフ・折れ線グラフを利用した図形【わえなび】 - YouTube
- Excel新演習5・グラフの重要事例 5-9 円グラフを利用した図形【わえなび】 - YouTube
ブログ記事と動画解説で使用しているExcelファイルは、わえなび公式サイトで配布しています。「サンプルファイル（ZIP）」をダウンロードします。
