【Easy2Boot】UEFI GRUB2 Menu System - UEFI マルチisoダイレクトブート

2020.6.12 追記

現在は、下記の方がおすすめかな？

• 参考リンク :
  • 【Easy2Boot】a1ive grub2 File Manager (agFM)【セキュアブート対応】

。

ベータ版ということでまだまだというか帯に短しな感ありで、うまく動かなかったりしますけど、将来は期待できるんでない？... みたいなｗ

ちょっとしか理解できてませんが試してみためもです。

INDEX

• これって何？
• 作成方法
• ちょっと編集
• スクリーンショット
• 【2017.3.27追記】UEFIブート時のメニュー表示について
• いろいろ

これって何？

UEFI_GRUB2_PTN2_Beta6 での確認です。

• Grub2 Menu System (UEFI_GRUB2_PTN2) :: Easy2Boot

えーと、やや難解なので私の低スキルでわかるレベルで... すみません。orz

• Easy2Boot に GRUB2メニューを追加する
• 第2パーティションを作成、(UEFI)isoダイレクトブート対応のisoをコピー
• GRUB2メニューから第2パーティションのisoを選択しブート、UEFI/BIOS(MBR mode) どちらの環境でもおｋ
• isoのデフラグ不要

通常の Easy2Boot では、UEFIブートするには imgPTN への変換が必須ですが、こちらは iso コピーのみでマルチブート可能になるわけです。

注意点として、

• secure boot には非対応
• GRUB2は imgPTN 切替で表示
• UEFIブート時は imgPTN 切替不可
• isoダイレクトブート対応のisoのみ
• 4GiB以上のisoを使用するには第2パーティションをNTFSフォーマットにする必要があるが、NTFSのisoダイレクトブートに非対応の場合あり

だいたいですが、こんなかんじで使用。

1. 第2パーティションを作成、必要ファイル及び、isoをコピー（デフラグ不要）
2. GRUB2の imgPTN（FAT32パーティションイメージ）を Easy2Boot（第1パーティション）へコピー
3. BIOS(MBR)ブート or SWITCH_E2B.exe で GRUB2の imgPTN へ切替後、UEFI環境でブート

Windows 上でUSBメモリのパーティション切替は RMPrepUSB を使用。

• 戻る

作成方法

UEFI_GRUB2_PTN2_Beta6.zip での確認です。

上記解説ページそのままですけど、

おおまか手順

1. 解説ページのリンクから UEFI_GRUB2_PTN2_Beta6.zip をダウンロードして展開しておく
2. パーティション管理ソフトでUSBメモリに第2パーティション作成
3. FAT32 or NTFS でフォーマット
4. RMPrepUSB を起動、(Ctrl-o) 第2パーティションへ切替
5. PTN2 フォルダ内のファイルをすべてコピー
6. RMPrepUSB で (Ctrl-o) 第1パーティション(Easy2Boot) へ切替
7. \_ISO\MAINMENU へ UEFI_GRUB2_PTN2_Beta6.imgPTNLBAa23 ファイルをコピー
8. \_ISO\MAINMENU へ .mnu ファイルをコピー
9. RMPrepUSB で (Ctrl-o) 第2パーティションへ切替
10. isoを \_ISO\MAINMENU へコピー
11. RMPrepUSB で (Ctrl-o) 第1パーティション(Easy2Boot) へ切替
12. UEFIブートするには、BIOS(MBR)ブート or SWITCH_E2B.exe で GRUB2の imgPTN へ切替

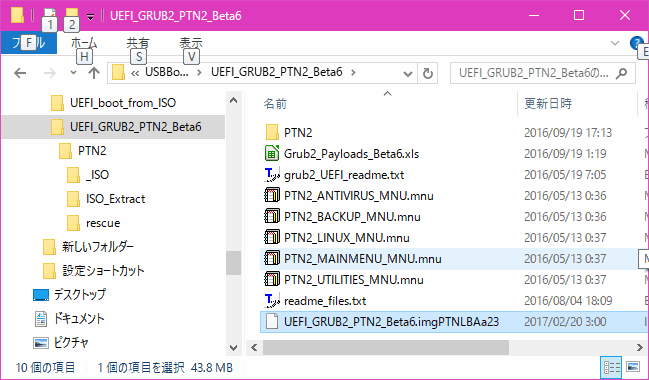

• UEFI_GRUB2_PTN2_Beta6.zip を展開

USBメモリに第2パーティション作成

間違うと大惨事！になるので最新の注意で！私は MiniTool Partition Wizard 10 を使用しました。

パーティション管理ソフトでUSBメモリに第2パーティション作成、FAT32 or NTFS でフォーマット。

• RMPrepUSB を起動、対象USBメモリを確認し、(Ctrl-o) 第2パーティションへ切替（※ RMPrepUSB は起動したままにしておく）

• USBメモリへ PTN2 フォルダ内のファイルをすべてコピー

• RMPrepUSB で (Ctrl-o) 第1パーティション(Easy2Boot) へ切替（2 を指定）

• UEFI_GRUB2_PTN2_Beta6.imgPTNLBAa23 ファイルを \_ISO\MAINMENU へコピー

• .mnu ファイルを \_ISO\MAINMENU へコピー

• RMPrepUSB で (Ctrl-o) 第2パーティションへ切替

• isoを \_ISO\MAINMENU へコピー

【追記】。ウチでは それでもだめでしたが… （※ 後述参照あれ）

。

• RMPrepUSB を起動、(Ctrl-o) 第1パーティション(Easy2Boot) へ切替（2 を指定）

• UEFIブートするには、BIOS(MBR)ブート or SWITCH_E2B.exe で GRUB2の imgPTN へ切替

• 戻る

ちょっと編集

【2017.3.27 追記】。

【2017.4.3 追記】

解説ページ、及び対応xlsファイルを参照してisoのリネームなどしてみましたが、メニューにisoは表示されませんでした。orz ｡ﾟ(ﾟ´Д｀ﾟ)ﾟ｡

というわけでちょっと足掻いてみました。(*´σｰ｀)

GRUB2 にメニューを追加します。追記しているisoはいまんとこ下記3点のみ。第2パーティション（※ 元の Easy2Boot じゃない方）の /_ISO/MAINMENU/ へコピー。

• ubuntu-ja-16.04-desktop-amd64.iso (1.29GB)
• KNOPPIX_V7.6.1DVD-2016-01-16-EN.iso (4.14GB)
• systemrescuecd-x86-4.9.3.iso (491MB)

• /boot/grub/main.cfg の # ########## START MENU ################# 下（162行目）に追記

if [ -e "/boot/grub/palm84.cfg" ]; then
menuentry "Menu 2" --unrestricted {
configfile /boot/grub/palm84.cfg
}
fi

• /boot/grub に下記ファイル追加
  • palm84.cfg

スクリーンショット

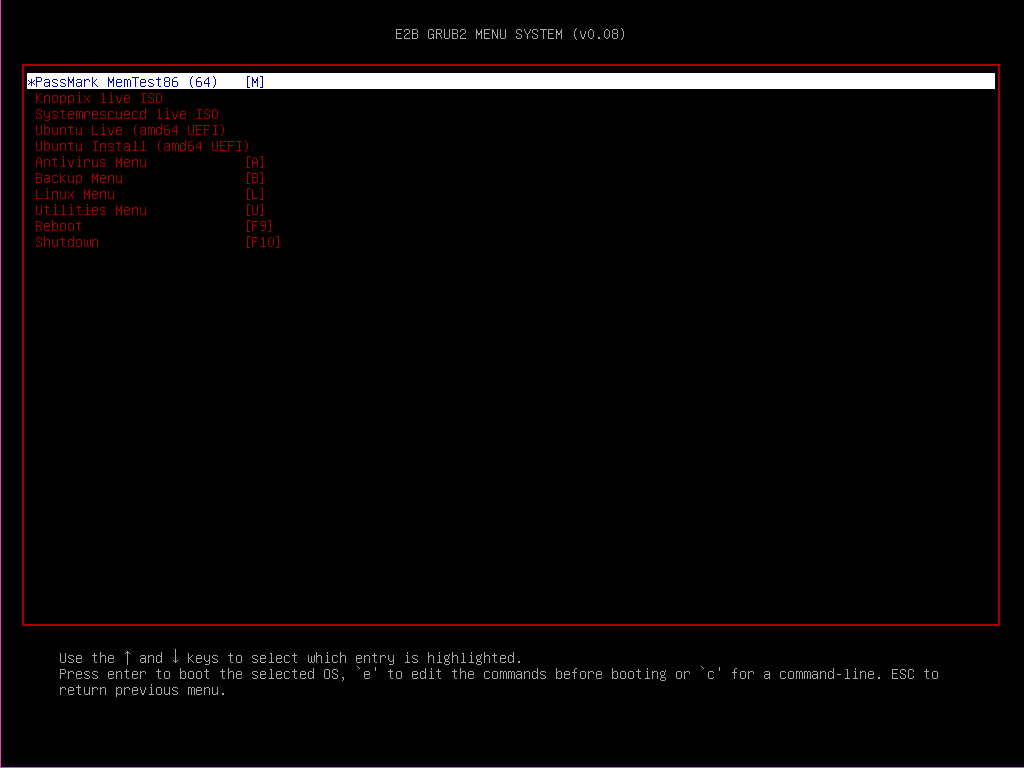

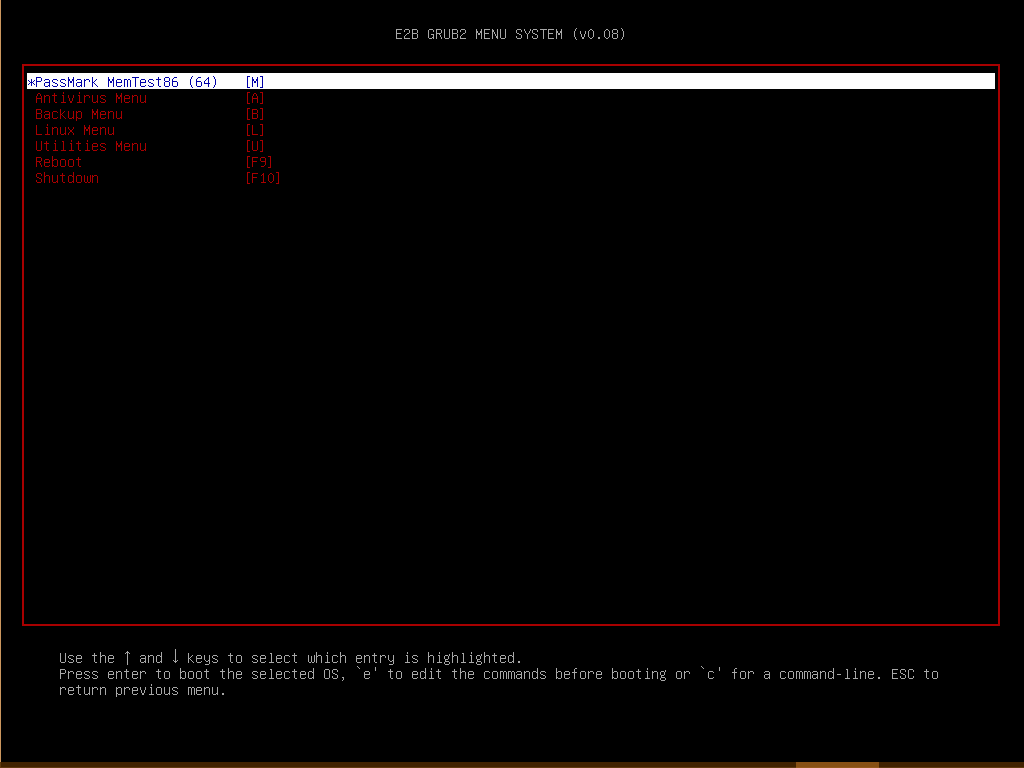

• UEFIブート GRUB2メニュー

• Menu2

• Menu2 - Ubuntu 詳細

• Easy2Boot - ブートメニュー

• Easy2Boot - Partition2 メニュー

• Easy2Boot - GRUB2 imgPTN 切替後の CSMメニュー

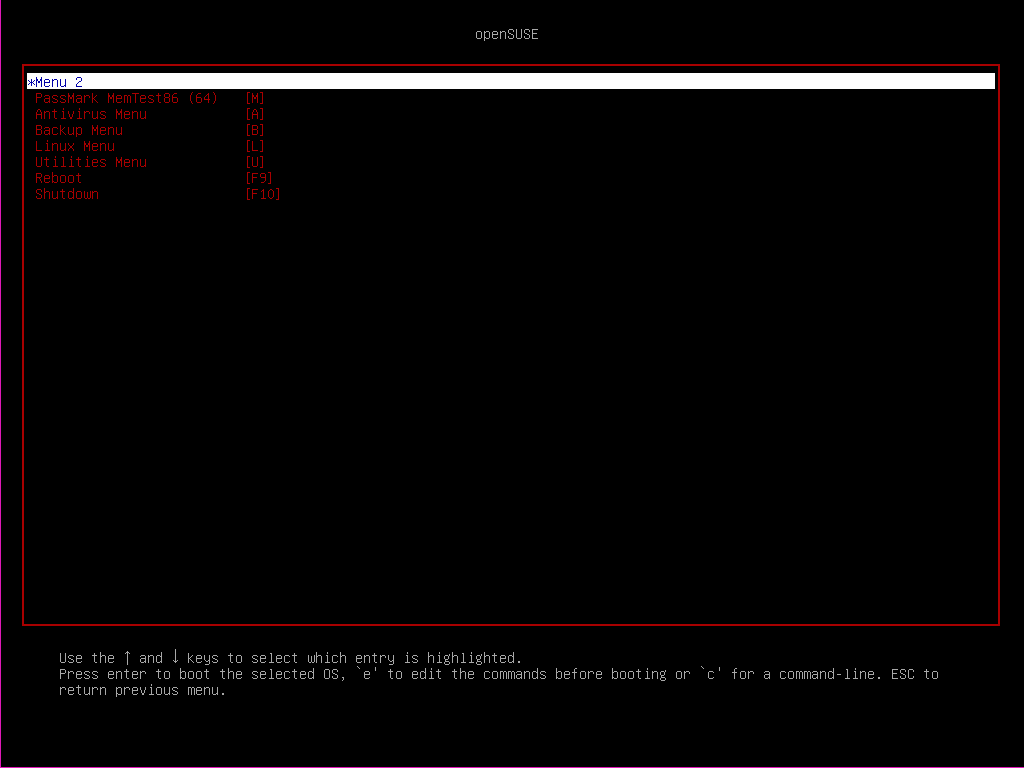

• BIOS(MBR mode) - GRUB2 ブートメニュー

• BIOS(MBR mode) - GRUB2 ブートメニュー - Menu2

• 戻る

【2017.3.27追記】

※ 作者様、コメントありがとうございます。

ウチではコピーしたisoのブートエントリが表示されなかったので原因を探ってみました。（※ MBR mode でのブートは 通常及び PLoP Boot Manager 使用時も問題なし）

【2017.4.3 追記】

UEFI_GRUB2_PTN2_Beta8 での確認です。

環境は以下の通り、

• バージョン - UEFI_GRUB2_PTN2_Beta8
• microSDHC 8GB + USB2.0カードリーダー
  • Partition1 = FAT32
  • Partition2 = NTFS
• VMware Player 12 (UEFI), 及び実機 hp ノートPC (UEFI + secure boot off)

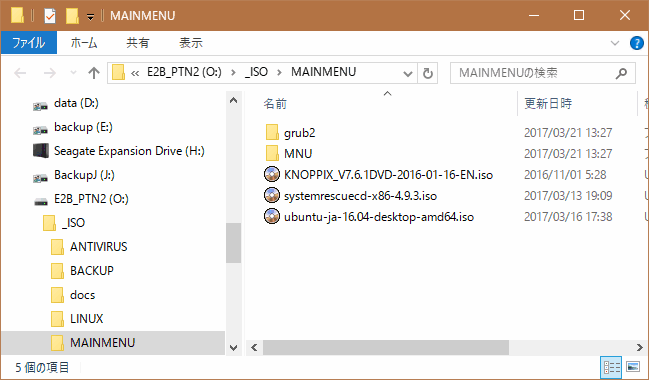

• /_ISO/MAINMENU に3点コピー
  • KNOPPIX_V7.6.1DVD-2016-01-16-EN.iso - knoppix.iso にリネーム
  • systemrescuecd-x86-4.9.3.iso - systemrescuecd.iso にリネーム
  • ubuntu-ja-16.04-desktop-amd64.iso - ubuntu.iso にリネーム

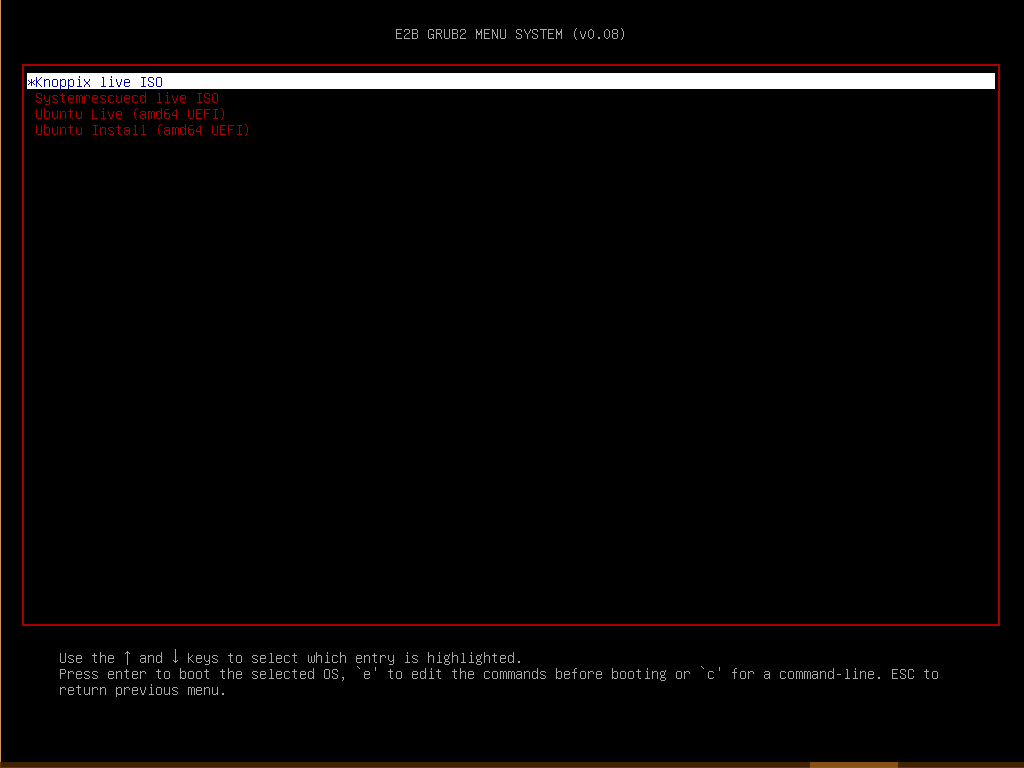

UEFIブート時はGRUB2メニューにはなんも出ない... orz

はて、と原因を探ってみまする。

コマンドごにょごにょ

USBメモリは hd1 になってますね。

grub> search -f /_ISO/MAINMENU/grub2/defaults.txt
hd1,msdos2
grub> search -f /_ISO/MAINMENU/ubuntu.iso
hd1,msdos2

ふーむ、変数 root2 に齟齬があるみたいですね。

grub> echo $isofpath
(hd0,msdos2)/_ISO/MAINMENU/
grub> echo $root2
(hd0,msdos2)

なれば、こうすればどうじゃ

grub> set root2=(hd1,msdos2)
grub> set isofpath=(hd1,msdos2)/_ISO/MAINMENU/
grub> ls $isofpath/
grub2/ knoppix.iso MNU/ systemrescuecd.iso ubuntu.iso
grub> configfile $isofpath/grub2/linux_menu.grub2

キタ――(ﾟ∀ﾟ)――!!

というわけで、$root2 が正しく設定されればよいのではないか？

とりあえずな対症療法ですけど弄ってみましたよ！

GRUB2のimgPTNに切り替えた状態で下記ファイルを編集...

• /boot/grub/main.cfg

22:	set root2=(hd0,msdos2)
23:	if [ -e (hd0,msdos1)/_ISO/MAINMENU/grub2 ] ; then set root2=(hd0,msdos1) ;fi
24:	set isofpath=$root2$isopath

• 24行目に、下記の24,25行を挿入

22:	set root2=(hd0,msdos2)
23:	if [ -e (hd0,msdos1)/_ISO/MAINMENU/grub2 ] ; then set root2=(hd0,msdos1) ;fi
24:	if [ -e (hd1,msdos1)/_ISO/MAINMENU/grub2 ] ; then set root2=(hd1,msdos1) ;fi
25:	if [ -e (hd1,msdos2)/_ISO/MAINMENU/grub2 ] ; then set root2=(hd1,msdos2) ;fi
26:	set isofpath=$root2$isopath

こんなかんじ （　＾ω＾）・・・

日本語環境では... 要編集

SystemRescueCd は元々英語版なので問題なしでしたが編集なしだと、Ubuntu は英語環境、KNOPPIX は起動途中で止まったり、するので日本語環境用に \_ISO\MAINMENU\grub2\linux_menu.grub2 （など）の編集が必要です。

（※ 後日やるつもり... すみませぬ。）

• 戻る

いろいろ

GRUB2 imgPTN への切替時、パーティション No.1 を書換するので元の Easy2Boot パーティションは見えなくなる。

Number  Start   End     Size    Type     File system  Flags
 1      624MB   670MB   46.0MB  primary  fat32        boot, lba
 2      1075MB  7948MB  6873MB  primary  ntfs         lba

isoのままでマルチブート可能になるのは魅力ですが、secure boot 非対応だったり、persistent 機能が使えないのはいまいちかもですね。現時点では今後の進歩に期待、てなかんじでしょうか。(´･ω･`)

【2017.3.27 追記】さっき気付きましたが、。パーティション作成後は RMPrepUSB を使わなくてもいいかも。 (´･ω･`)

---

ほなであります

---
