BIGIPの負荷分散設定概要

• ネットワーク環境
• BIGIP設定イメージ
• 動作概要
• 前提構成
• BIGIP設定
  • Monitor作成
    • HTTPモニタ作成
    • ICMPモニタ作成
  • Profile作成
    • HTTP Profile作成
    • cookie Insert用Profile作成
  • Nodeデフォルトモニタ変更作成
  • Pool作成
  • VirtualServer作成
• 動作確認①　Cookieパーシステンスの動作
  • アクセス確認
  • カウンタ確認
  • クラアントでのキャプチャー実施結果
    • １回目以降のアクセス
    • ２回目以降のアクセス
• 動作確認②　ロードバランサ機能
  • アクセス確認
• 動作確認③　XFFの確認
  • TCPDUMPの準備
  • キャプチャー確認
• 参考ドキュメント



ネットワーク環境

VIP : 172.16.20.80

BIGIP設定イメージ



動作概要

• クライアントがVirtualServerにアクセスすると、WebServer1/Webserver2に負荷分散させるが、cookieをInsertすることによりcookieを保持する間は同じサーバーへ振り分けられるようにする。
• WebServer1/Webserver2の２台ともサービスがダウンしているとソーリーサーバに振り分けを実施する。
• サーバーとHTTPプロセスをヘルスチェックにて死活監視を行う。

前提構成

• BIGIPの初期設定が完了している。
• WebServerとの疎通性がある。

BIGIP設定

Monitor作成

HTTPモニタ作成

Webサーバのサービス監視用モニタ作成

設定：5秒間隔で監視を行い、16秒間応答がない場合(3回連続でNG)はモニターNGとする。

１．Local Traffic ›› MonitorsからCreateをクリックし設定画面を開く。

２．Type：HTTPを選択を行い、各パラメータを入力後に最下部のFinishをクリックし作成を行う。

Name	monitor_HTTP
Type	HTTP
Parent Monitor	http
Configuration	Basic
Interval	5
Timeout	16
Send String	GET /index.html HTTP/1.1\r\nHost: host.domain.com\r\nConnection: Close\r\n
Receive String	200 OK

ICMPモニタ作成

Webサーバのノード監視用モニタ作成

設定：5秒間隔で監視を行い、16秒間応答がない場合(3回連続でNG)はモニターNGとする。

１．Local Traffic ›› MonitorsからCreateをクリックし設定画面を開く。

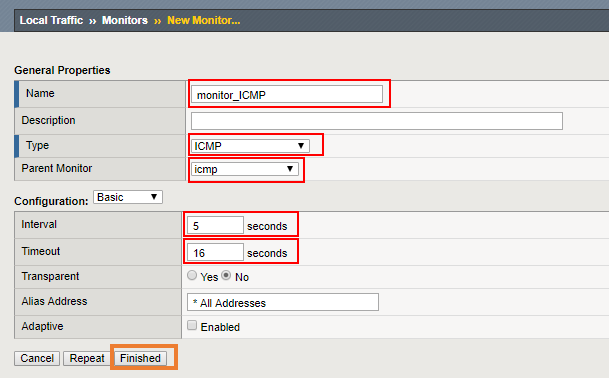

２．Type：ICMPを選択を行い、各パラメータを入力後に最下部のFinishをクリックし作成を行う

Name	moniter_ICMP
Type	ICMP
Parent Monitor	icmp
Configuration	Basic
Interval	5
Timeout	16

Profile作成

HTTP Profile作成

HTTPヘッダにX-Forwarded-For情報を追加するためにプロファイル作成

１．Local Traffic ›› Profiles ›› Services ›› HTTPからCreateをクリックし設定画面を開く。

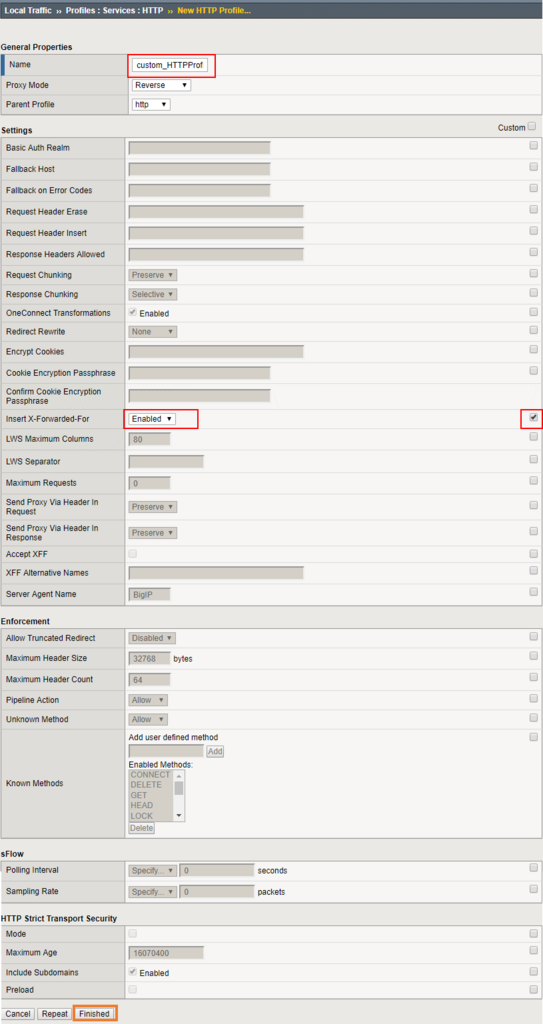

２．右端のチェックボックスにチェックを入れ、X-Forwarded-Forの設定後に最下部のFinishをクリックし作成を行う

Name	custom_HTTPProfile
Insert X-Forwarded-For	Enabled

cookie Insert用Profile作成

cookieによる同じサーバーへ振り分けを行うためにプロファイル作成

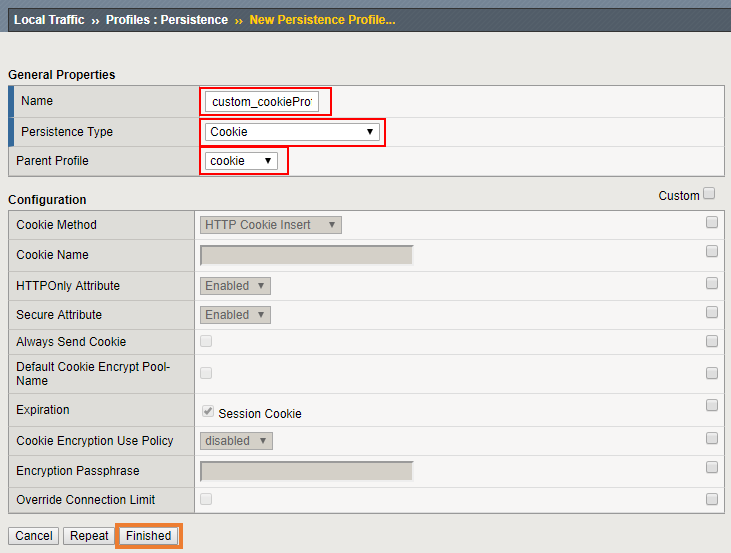

１．Local Traffic ›› Profiles ›› Profiles ›› PersistenceからCreateをクリックし設定画面を開く。

２．以下の設定後に最下部のFinishをクリックし作成を行う。

Name	custom_cookieProfile
Persistence Type	cookie

※暗号化等は後述でパケットキャプチャーするため未設定としている。

Nodeデフォルトモニタ変更作成

ノードのデフォルトモニター設定の変更を行う。

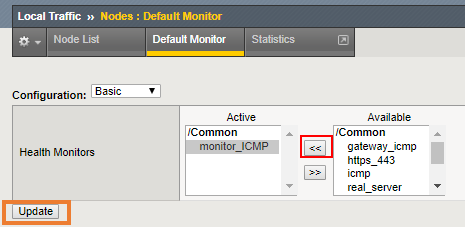

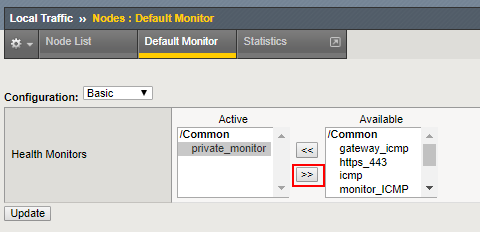

１．初期値の private_monitorを削除し monitor_ICMPを追加する。

Health Monitors

private_monitor　⇒ monitor_ICMP

private_monitorを選択後 >> で　Availableへ移動させる。

 Availableから monitor_ICMPを選択し、 << でActiveに移動させる。

そのご、Updateで設定を反映させる。

Pool作成

Local Traffic ›› Pools : Pool List ›› New Pool... に対して以下の設定を行います。

Name	pool_HTTP
Health Monitors	monitor_HTTP
Load Balancing Method	Round Robin   ※デフォルト
Priority Group Activation	Less than..  2 Available Member(s)
New Members
Node Name/Address/Service Port/Priority	Web1 / 172.16.10.110 / 80 / 10
Node Name/Address/Service Port/Priority	Web2 / 172.16.10.120 / 80 / 10
Node Name/Address/Service Port/Priority	Sorry1 / 172.16.10.130 / 80 / 5

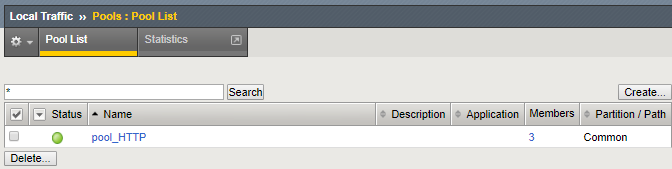

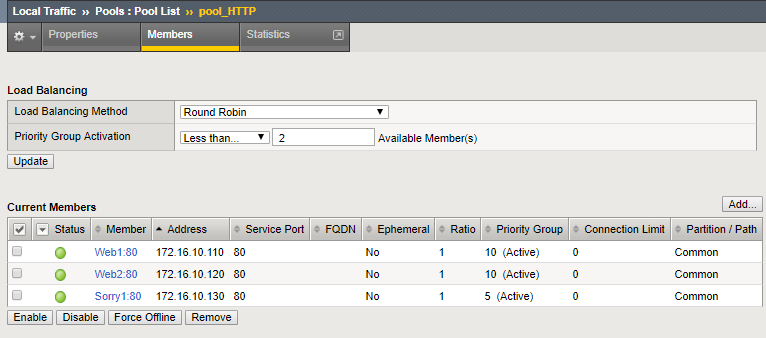

登録後、nodeとの疎通が問題ない場合は ステータスが"●"の表示となる

Pool状態：Local Traffic ›› Pools : Pool List

Node状態：Local Traffic ›› Pools : Pool List ›› pool_HTTP :membersタブ

※LTMログ   /var/log/ltm

# cat /var/log/ltm
Aug 14 08:16:49 bigip01 notice mcpd[4564]: 01070728:5: Node /Common/Sorry1 address 172.16.10.130 monitor status up. [ /Common/monitor_ICMP: up ] [ was unchecked for 0hr:0min:2sec ]
Aug 14 08:16:49 bigip01 notice mcpd[4564]: 01070728:5: Node /Common/Web1 address 172.16.10.110 monitor status up. [ /Common/monitor_ICMP: up ] [ was unchecked for 0hr:0min:2sec ]
Aug 14 08:16:49 bigip01 notice mcpd[4564]: 01070728:5: Node /Common/Web2 address 172.16.10.120 monitor status up. [ /Common/monitor_ICMP: up ] [ was unchecked for 0hr:0min:2sec ]
Aug 14 08:16:49 bigip01 notice mcpd[4564]: 01070727:5: Pool /Common/pool_HTTP member /Common/Sorry1:80 monitor status up. [ /Common/monitor_HTTP: up ] [ was unchecked for 0hr:0min:2sec ]
Aug 14 08:16:49 bigip01 notice mcpd[4564]: 01070727:5: Pool /Common/pool_HTTP member /Common/Web1:80 monitor status up. [ /Common/monitor_HTTP: up ] [ was unchecked for 0hr:0min:2sec ]
Aug 14 08:16:49 bigip01 notice mcpd[4564]: 01070727:5: Pool /Common/pool_HTTP member /Common/Web2:80 monitor status up. [ /Common/monitor_HTTP: up ] [ was unchecked for 0hr:0min:2sec ]

 System ›› Logs : Local Traffic

VirtualServer作成

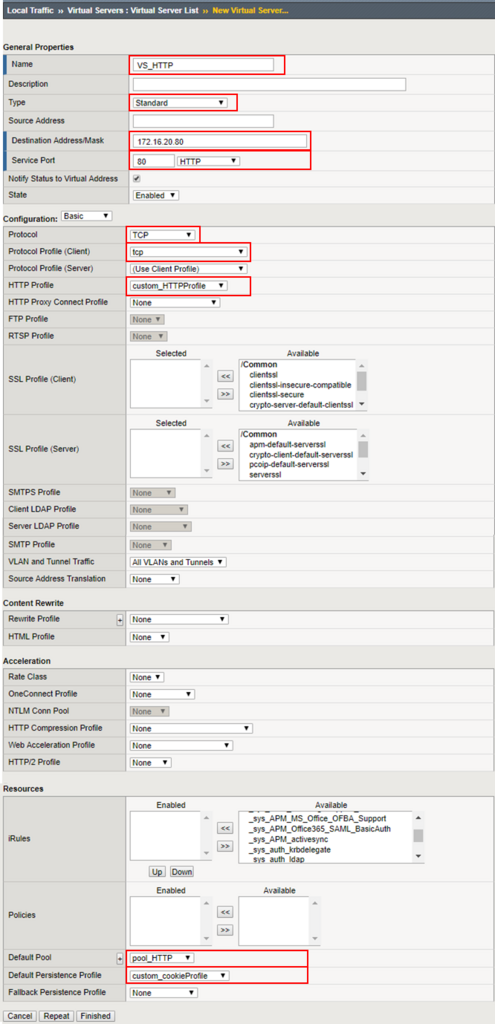

 Local Traffic ›› Virtual Servers : Virtual Server List ›› New Virtual Server...に対して以下の設定を行う。

Name	VS_HTTP
Destination Address/Mask	172.16.20.80
Service Port	80
Protocol	TCP
Protocol Profile (Client)	tcp
HTTP Profile	custom_HTTPProfile
Default Pool	pool_HTTP
Default Persistence Profile	custom_cookieProfile



Virtual Server状態：Local Traffic ›› Virtual Servers : Virtual Server List

※LTMログ   /var/log/ltm

# cat /var/log/ltm
Aug 14 09:24:32 bigip01 notice mcpd[4564]: 01071681:5: SNMP_TRAP: Virtual /Common/VS_HTTP has become available
Aug 14 09:24:32 bigip01 notice mcpd[4564]: 010719e7:5: Virtual Address /Common/172.16.20.80 general status changed from BLUE to GREEN.

 System ›› Logs : Local Traffic

動作確認①　Cookieパーシステンスの動作

アクセス確認

クライアントからVIPに対してブラウザから複数回連続アクセスを行う。

カウンタ確認

”Statistics ›› Module Statistics : Local Traffic” から”Statistics Type：Pools”から pool_HTTPのカウンタがWebServer1”のみカウントアップしていることが分かる。

connectionsからもWevServer1のみカウントしていることが分かる。



クラアントでのキャプチャー実施結果

１回目以降のアクセス

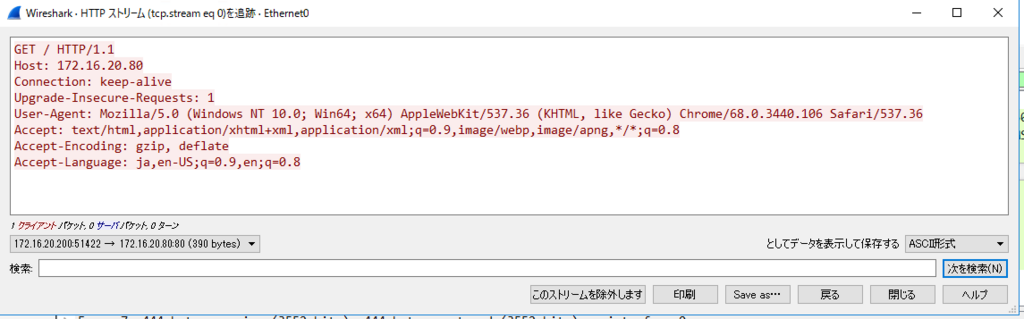

■HTTPリクエストの内容

cookieの情報が無いこと分かる。

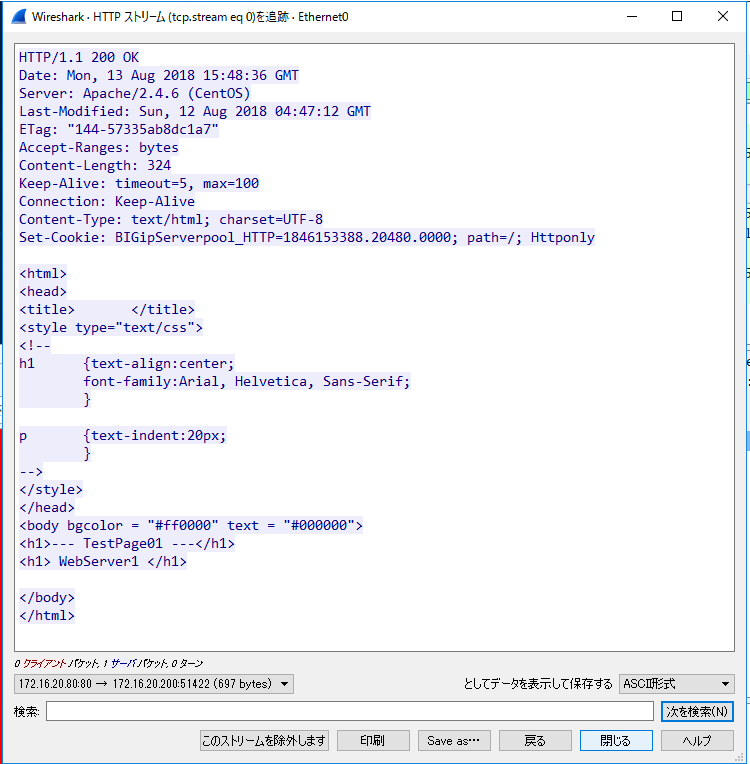

■HTTPレスポンスの内容

Set-Cookieでcookie情報が付与されたことが分かる。

２回目以降のアクセス

■HTTPリクエストの内容

cookieの付与された値が含まれること分かる。

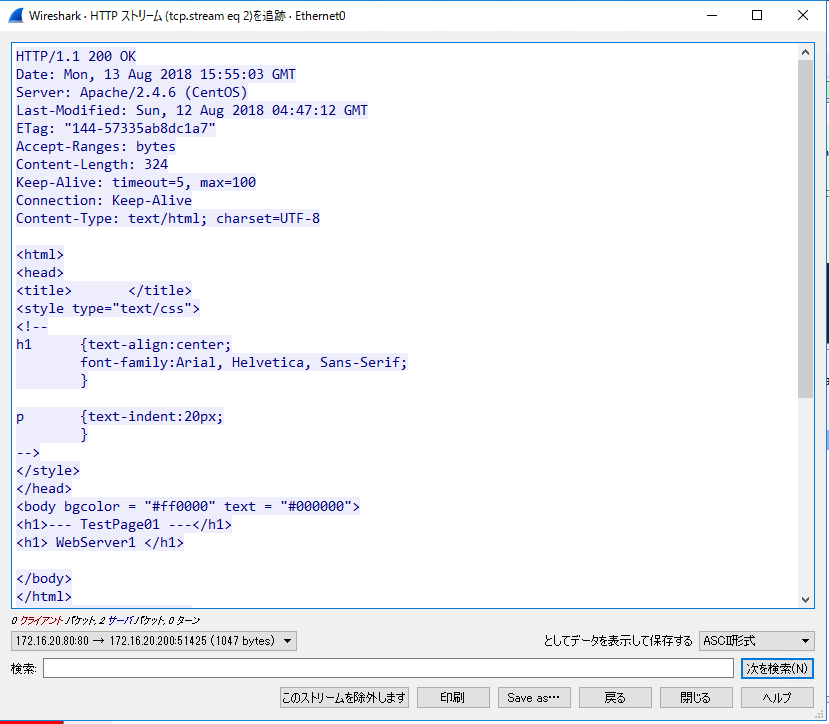

■HTTPレスポンスの内容

Set-Cookieの情報が含まないことが分かる。

動作確認②　ロードバランサ機能

アクセス確認

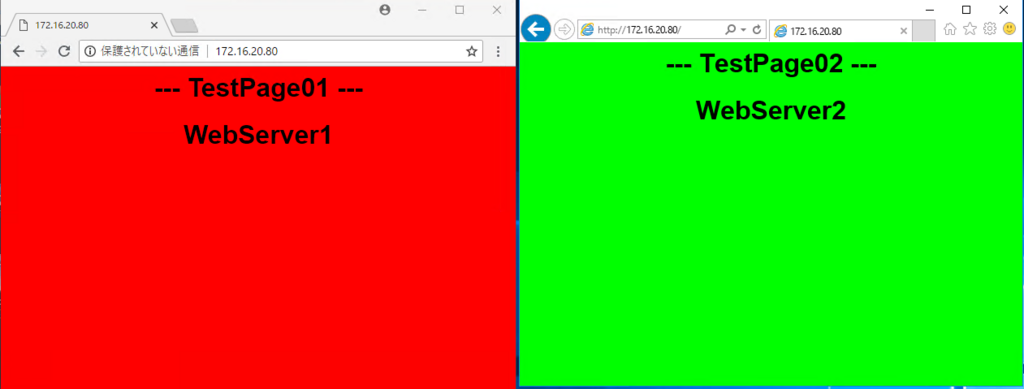

複数のブラウザを使用してアクセスし、WebServer1.WebServer2へアクセスできることを確認する。

動作確認③　XFFの確認

TCPDUMPの準備

BIGIPのInternal側インターフェースに流れるパケットをキャプチャーする。

※ヘルスモニターのパケットもキャプチャーできるのでいい感じでフィルタするか

　Wiresharkなどでフィルタして表示させる。

キャプチャー確認

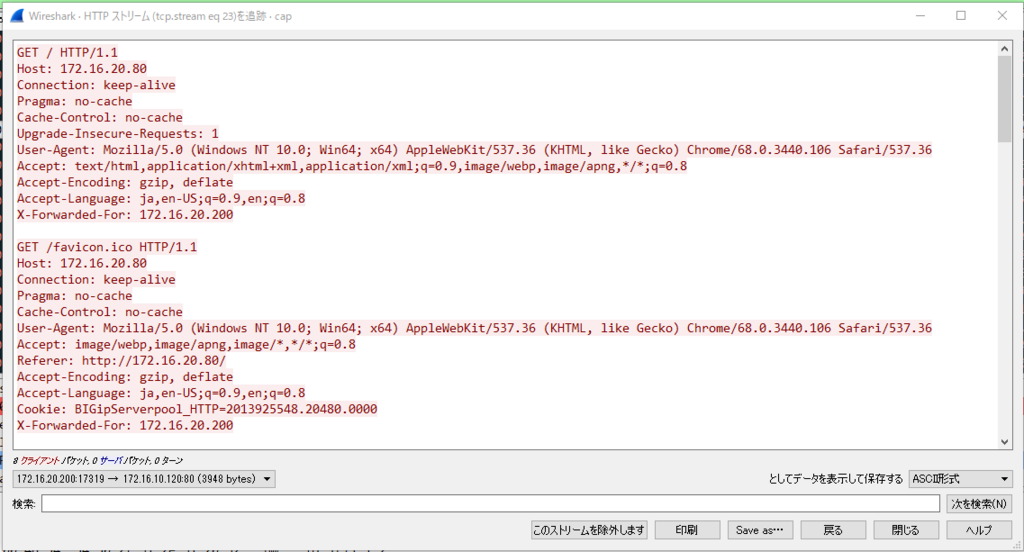

■HTTPリクエスト

ヘッダ情報で、以下のことが確認できた。

　・XFFが付与された

　・cookieパーシステンスの情報は削除された

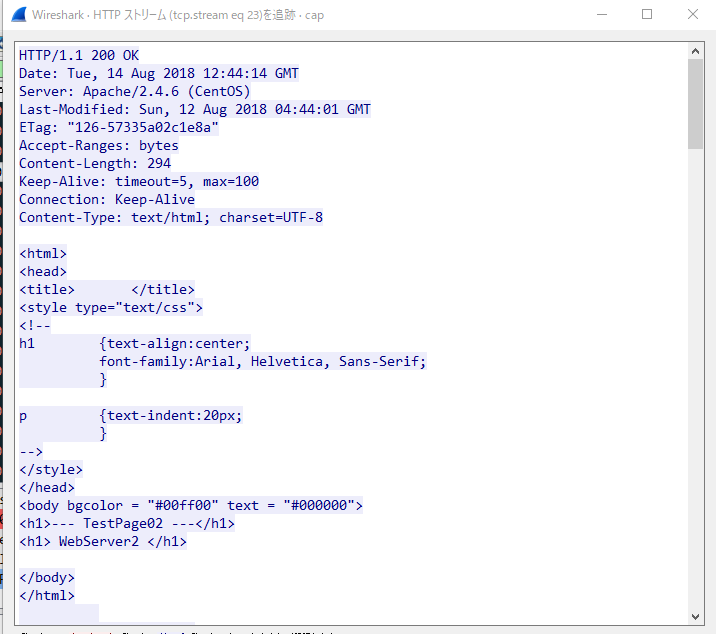

 ■レスポンス
