UIの表示順
3Dオブジェクトを扱う場合、Hierarchy内の順序をあまり気にすることはありませんが、Canvasなどに設置するUIオブジェクトの場合、Hierarchy内の順序がオブジェクトの表示順を決定するので、その順序をきちんと考慮して設定する必要があります。

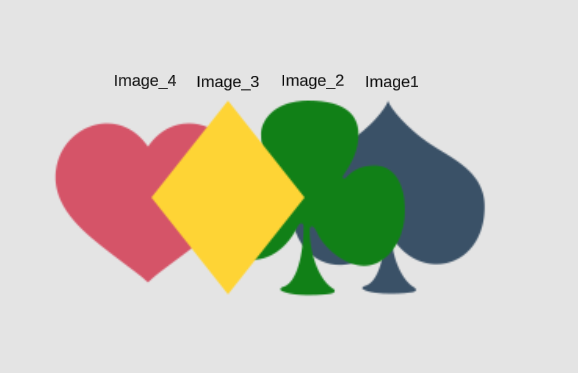

例えば、下図のように幾つかのImageを重ねて表示する場合、最前面に配置したいImageはHierarchy内の(子オブジェクトの中で)一番下に設置し、最背面に配置する場合は一番上に設定する必要があります。
Image4が最前面になる場合のHierarchy内の順序は
Image4が一番下に位置する
基本的にUIの表示順を変えるケースは少ないと思いますがUnityではTransformコンポーネントにオブジェクトの階層や順序を変更するメソッドが用意されています。
SetSibling 系メソッド
TransformのSetSibling 系メソッドは、シーン内のオブジェクトの(子オブジェクトの中で)の順序をプログラム上から変更することを可能にします。
Canvas上に設定されるImageなどのUI系オブジェクトの場合、InspectorではRectTransformがアタッチされておりTransformは見えませんがUI系オブジェクトもGameObjectの一つなので、そこからtransformを指定してSetSibling系のメソッドを使用してオブジェクトの順序を変更する事ができます。
具体的には、SetAsFirstSibling、SetAsLastSibling、SetSiblingIndexの3つのメソッドがこれに該当します。
■SetAsFirstSibling
SetAsFirstSiblingメソッドは、ローカルのTransformリストで一番最初の順番に移動します。つまり子オブジェクトの中で一番上に設定される為、画面上は最背面にオブジェクトが表示されます。(ここら辺ちょっとややこしい…)
// GameObjectを階層内の最初の位置に移動 gameObject.transform.SetAsFirstSibling();
先程の例ではgameObjectにImage4を指定し、上記メソッドを実行するとImage4はHierarchy内でCanvasの子オブジェクトの中で最背面に設定されます。
■SetAsLastSibling
こちらは先程と逆にローカルのTransformリストで一番最後の順番に移動します。これによってオブジェクトが(子オブジェクトの中で)最前面に表示されます。
// GameObject を階層内の最後の位置に移動 gameObject.transform.SetAsLastSibling();

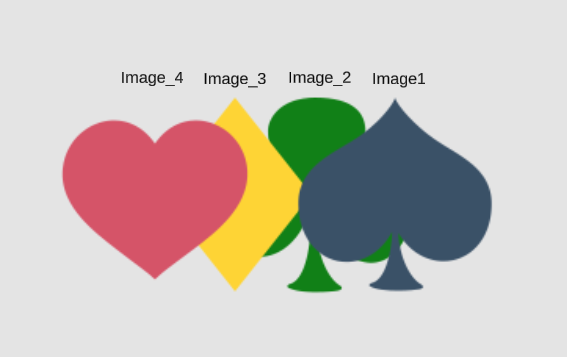

gameObjectにImage1を指定し、上記メソッドを実行するとImage1はHierarchy内でCanvasの子オブジェクトの中で最前面に設定されます。
■SetSiblingIndex
特定の位置を指定したい場合はSetSiblingIndexメソッドを使用します。インデックスは0から始まった順番を指定しますが、例によって0がHierarchyで一番上＝最背面に表示される事を考慮する必要があります。
// GameObject を階層内の特定の位置(インデックス1)に移動 gameObject.transform.SetSiblingIndex(1);
先程の例ではgameObjectにImage3をIndex1の位置に移動させるとImage3はImage2の下に表示されます。
おわりに
今回はUIオブジェクトに対してHierarchy内の順番を変更していますが、もちろん普通の3Dオブジェクトに対しても同様の操作を行う事は可能です。
ただ、3Dオブジェクトの場合は表示順でなくZ位置やシェーダーの設定に依存する為、Hierarchy内の順番を変更する意味は余りありません。
GetChildで取得される子オブジェクトの順番(インデックス)ぐらいでしょうか。
