はじめに

　機械学習や統計学で登場する各種の確率分布について、「計算式の導出・計算のスクラッチ実装・計算過程や結果の可視化」などの「数式・プログラム・図」を用いた解説により、様々な角度から理解を目指すシリーズです。

　この記事では、ガウス分布のグラフ作成についてPythonを使って確認します。

【前の内容】

【他の内容】

【今回の内容】

1次元ガウス分布の作図

　1次元ガウス分布(Gaussian distribution・正規分布・Normal distribution)のグラフを作成します。この記事では、PythonのMatplotlibライブラリを利用して作図します。
　ガウス分布については「1次元ガウス分布の定義式 - からっぽのしょこ」、確率密度計算については「【Python】1次元ガウス分布の計算 - からっぽのしょこ」、Rを利用する場合は「【R】1次元ガウス分布の作図 - からっぽのしょこ」を参照してください。

　利用するライブラリを読み込みます。

# ライブラリを読込
import numpy as np
from scipy.stats import norm
import matplotlib.pyplot as plt

グラフの作成

　まずは、1次元ガウス分布のグラフを作成します。

パラメータの設定

　ガウス分布のパラメータ $\mu, \sigma$ を指定します。

# 平均パラメータを指定
mu = 0.0
print(mu)

# 標準偏差パラメータを指定
sigma = 1.0
print(sigma)

0.0
1.0

　平均(実数) $\mu$ 、標準偏差(正の値) $\sigma \gt 0$ を指定します。

　確率変数 $x$ の作図範囲を設定します。

# x軸の範囲を設定
#x_min = -5.0
#x_max = 5.0
k = 4.0
u = 5.0
x_size = sigma # 基準値を指定
x_size *= k # 定数倍
x_min  = mu - x_size
x_max  = mu + x_size
x_min  = np.floor(x_min /u)*u # u単位で切り下げ
x_max  = np.ceil(x_max /u)*u  # u単位で切り上げ
print(x_min, x_max)

# x軸の値を作成
x_vec = np.linspace(start=x_min, stop=x_max, num=1001)
print(x_vec[:5])

-5.0 5.0
[-5.   -4.99 -4.98 -4.97 -4.96]

　範囲を指定して、確率変数がとり得る値(実数) $x$ の数値ベクトルを作成します。
　この例では、指定したパラメータ mu, sigma を使って、平均を中心に標準偏差の倍数 $\mu \pm k \sigma$ の範囲を設定しています。

　続いて、設定した値に従う確率密度を計算して、グラフを作成していきます。

確率分布の計算

　 $x$ の値ごとにガウス分布に従う確率密度 $\mathcal{N}(x \mid \mu, \sigma^2)$ を計算します。

# 確率密度を計算
dens_vec = norm.pdf(x=x_vec, loc=mu, scale=sigma)
print(dens_vec[:5])

[1.48671951e-06 1.56286711e-06 1.64275059e-06 1.72654452e-06
 1.81443119e-06]

　1次元ガウス分布の確率密度は、sp.stats.norm.pdf() で計算できます。確率変数の引数 x に $x$ (の配列)、平均の引数 loc に $\mu$ 、標準偏差の引数 scale に $\sigma$ を指定します。

確率分布の作図

　パラメータラベルを作成します。装飾用の処理です。

# ラベル用の文字列を作成
param_lbl = f'$\\mu = {mu}, \\sigma = {sigma}$'
print(param_lbl)

[tex: \mu = 0.0, \sigma = 1.0$

　ギリシャ文字などの記号を使った数式を表示する場合は、LaTeXの記法(LaTeXコマンド)を使います。数式に変換する範囲(コマンドの文字列)を $ で挟んで、'$コマンド$' の形式で文字列を指定します。ただし、メタ文字(改行文字 \n など)として認識されないために、バックスラッシュを追加(2つ \\ に)する必要がある場合があります。
　オブジェクト(プログラム上の変数)の値を使う場合は、f文字列(や format() )を使います。変数名を波括弧 {} で挟んで、f'{変数名}' の形式で文字列を指定します。(丸め込みなど)数値の文字列を調整する場合は、format() の記法で指定します。

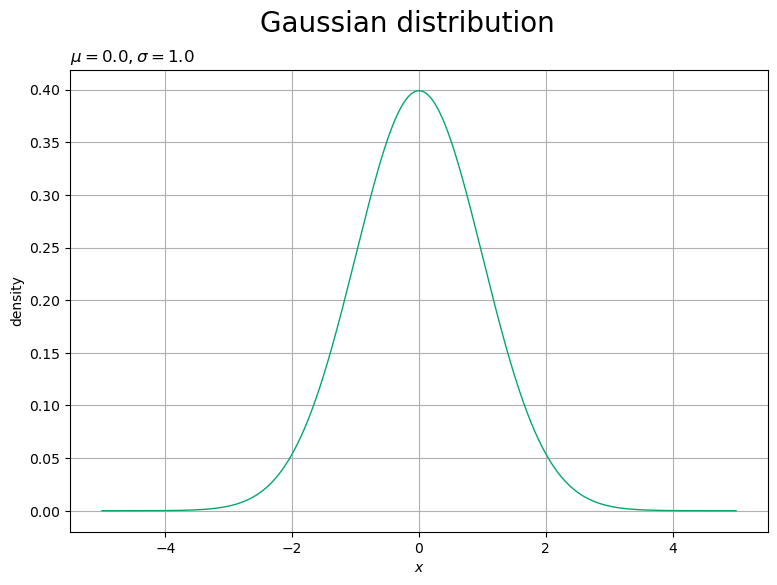

　ガウス分布のグラフを作成します。

# ガウス分布を作図
plt.figure(figsize=(9, 6), dpi=100, facecolor='white')
plt.plot(
    x_vec, dens_vec,
    color='#00A968', linewidth=1.0
) # 折れ線
plt.xlabel('$x$') # x軸ラベル
plt.ylabel('density') # y軸ラベル
plt.title(param_lbl, loc='left') # タイトル
plt.suptitle('Gaussian distribution', fontsize=20) # 図タイトル
plt.grid() # グリッド線
plt.show()

　折れ線グラフは、plt.plot() で描画できます。第1引数に変数、第2引数に確率密度を指定します。

　以上で、基本的な作図処理を確認しました。

複数グラフの作成

　次は、複数のパラメータの1次元ガウス分布を並べて描画します。

パラメータの設定

　複数個のパラメータ $\mu, \sigma$ を設定します。

# 平均パラメータを指定
mu_vals = np.array([-5.0, 0.0, 7.4])
print(mu_vals)

# 標準偏差パラメータを指定
sigma_vals = np.array([2.4, 1.0, 0.5])
print(sigma_vals)

[-5.   0.   7.4]
[2.4 1.  0.5]

　平均 $\mu_i$ 、標準偏差 $\sigma_i$ をそれぞれ数値ベクトルで指定します。

確率分布の作図

　1つの領域に複数の分布を重ねて表示する図と、複数の領域に分割してそれぞれの分布を表示する図の2パターンを作成します。

重ねて描画

　こちらのの図は、mu_vals と sigma_vals が同じパラメータ数である必要があります。

　確率変数 $x$ の作図範囲を設定します。

# x軸の範囲を設定
#x_min = -15.0
#x_max = 10.0
k = 4.0
u = 5.0
x_size_vals = sigma_vals.copy() # 基準値を指定
x_size_vals *= k # 定数倍
x_min = np.min(mu_vals - x_size_vals)
x_max = np.max(mu_vals + x_size_vals)
x_min = np.floor(x_min /u)*u # u単位で切り下げ
x_max = np.ceil(x_max /u)*u  # u単位で切り上げ
print(x_min, x_max)

# x軸の値を作成
x_vec = np.linspace(start=x_min, stop=x_max, num=1001)
print(x_vec[:5])

-15.0 10.0
[-15.    -14.975 -14.95  -14.925 -14.9  ]

　「グラフの作成」のときと同様に処理します。
　この例では、指定したパラメータ mu_vals, sigma_vals を使って、平均を中心に標準偏差の倍数 $\mu_i \pm k \sigma_i$ の最小値から最大値の範囲を設定しています。

　 $\mu, \sigma$ と $x$ の組み合わせごとに確率密度を計算します。

# パラメータ数を設定
param_num = len(mu_vals)
print(param_num)

# パラメータごとに確率密度を計算:(事前計算の場合)
dens_lt = [
    norm.pdf(x=x_vec, loc=mu_vals[i], scale=sigma_vals[i]) for i in range(param_num)
]
print(np.array(dens_lt).shape)
print(dens_lt[0][:5])

3
(3, 1001)
[2.82345875e-05 2.94854304e-05 3.07883470e-05 3.21453493e-05
 3.35585202e-05]

　計算や作図の処理用に、指定したパラメータ数 param_num を作成しておきます。
　パラメータ( mu_vals, sigma_vals の要素)ごとに、sp.stats.norm.pdf() で1次元ガウス分布の確率密度を計算して、リストに格納します。リスト内包表記により、パラメータ $\mu_i, \sigma_i$ のペアと変数 $x$ の全ての組み合わせに対して計算できます。

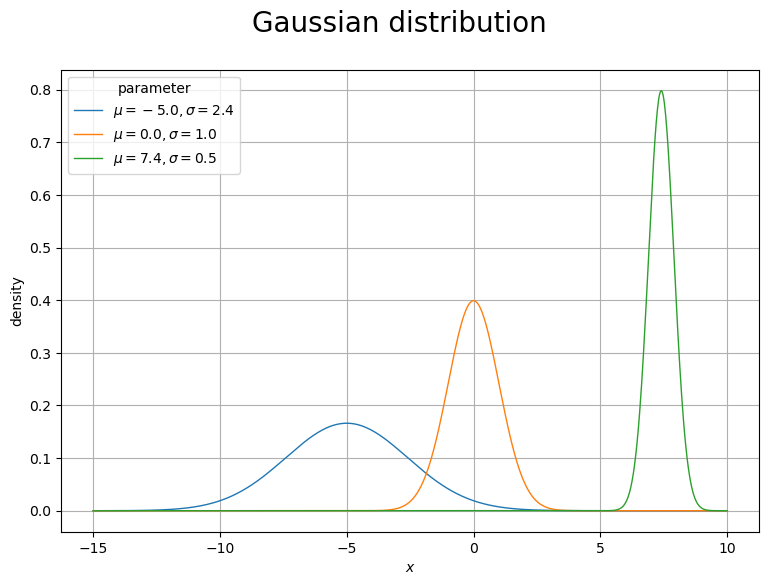

　パラメータごとのガウス分布を重ねて描画します。

# パラメータごとにガウス分布を作図
plt.figure(figsize=(9, 6), dpi=100, facecolor='white')
for i in range(param_num):
    # 値を取得
    mu    = mu_vals[i]    # 平均
    sigma = sigma_vals[i] # 標準偏差
    dens_vec = dens_lt[i] # 確率密度:(事前計算の場合)

    # 確率密度を計算:(逐次計算の場合)
    #dens_vec = norm.pdf(x=x_vec, loc=mu, scale=sigma)

    # パラメータラベルを作成
    param_lbl = f'$\\mu = {mu}, \\sigma = {sigma}$'

    plt.plot(
        x_vec, dens_vec,
        linewidth=1.0,
        label=param_lbl
    ) # 折れ線
plt.xlabel('$x$')
plt.ylabel('density')
plt.suptitle('Gaussian distribution', fontsize=20) # 図タイトル
plt.legend(title='parameter') # 凡例
plt.grid() # グリッド線
plt.show()

　for 文でパラメータごとに、「グラフの作成」のときと同様にグラフを描画します。

分割して描画

　こちらの図は、mu_vals と sigma_vals が異なるパラメータ数でも処理できます。

　確率変数 $x$ の作図範囲を設定します。

# x軸の範囲を設定
k = 2.0
u = 5.0
x_size = np.max(sigma_vals)
x_size *= k # 定数倍
x_min  = np.min(mu_vals) - x_size
x_max  = np.max(mu_vals) + x_size
x_min  = np.floor(x_min /u)*u # u単位で切り下げ
x_max  = np.ceil(x_max /u)*u  # u単位で切り上げ
#x_min = -10.0
#x_max = 15.0
print(x_min, x_max)

# x軸の値を作成
x_vec = np.linspace(start=x_min, stop=x_max, num=1001)
print(x_vec[:5])

-10.0 15.0
[-10.     -9.975  -9.95   -9.925  -9.9  ]

　「グラフの作成」のときと同様に処理します。
　この例では、指定したパラメータ mu_vals, sigma_vals を使って、平均を中心に標準偏差の倍数 $\mu_i \pm k \sigma_j$ の最小値から最大値の範囲を設定しています。

　 $\mu$ と $\sigma$ の組み合わせごとに確率密度を計算します。

# パラメータ数(サブプロット数)を設定
row_num = len(mu_vals)
col_num = len(sigma_vals)

# パラメータの組み合わせごとに確率密度を計算:(事前計算の場合)
#dens_lt = [
#    [norm.pdf(x=x_vec, loc=mu, scale=sigma) for sigma in sigma_vals] for mu in mu_vals
#]
dens_lt = [
    [norm.pdf(x=x_vec, loc=mu_vals[i], scale=sigma_vals[j]) for j in range(col_num)] for i in range(row_num)
]
print(np.array(dens_lt).shape)
print(dens_lt[0][0][:5])

(3, 3, 1001)
[0.01897665 0.01939192 0.01981412 0.02024332 0.02067958]

　この例では、mu_vals の要素数を行数 row_num、sigma_vals の要素数を列数 col_num として、パラメータ数を作成しておきます。
　2つのリスト内包表記により、2つのパラメータ $\mu_i, \sigma_j$ の全ての組み合わせと、さらに変数 $x$ との全ての組み合わせに対して、確率密度を計算できます。

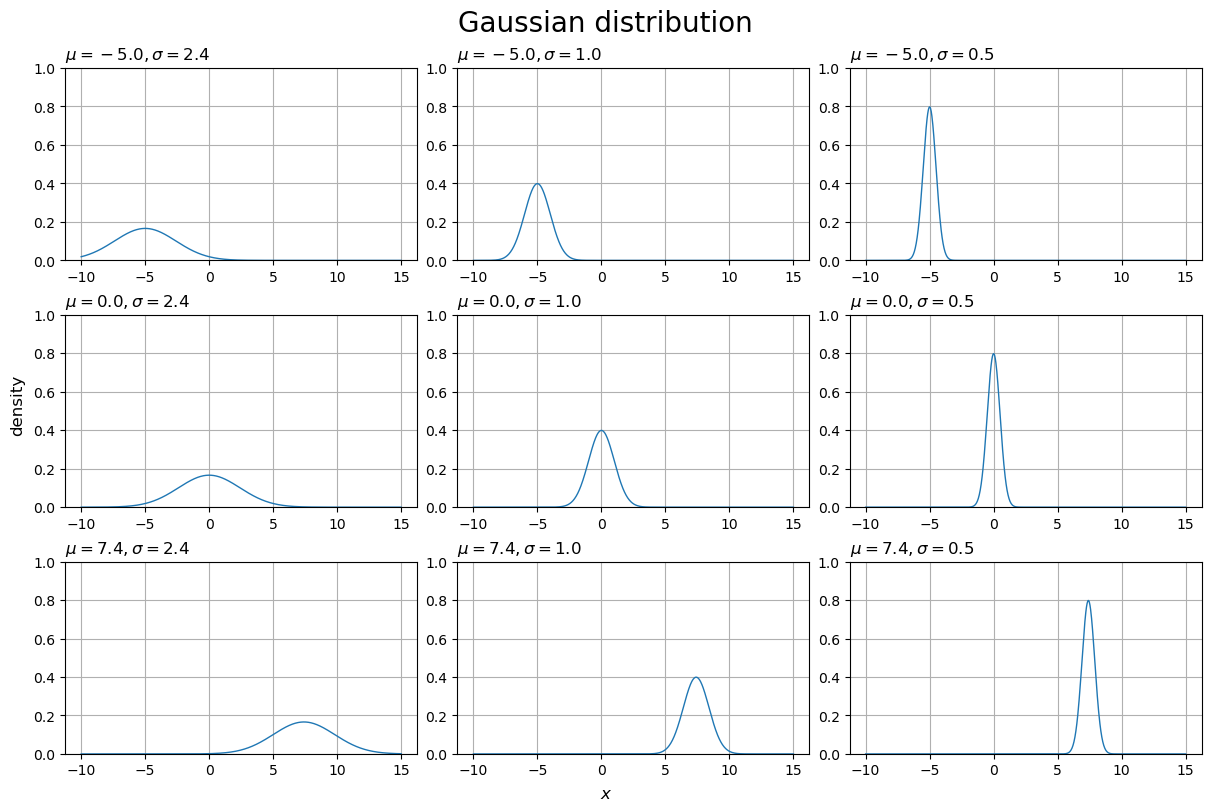

　パラメータの組み合わせごとに描画領域を分割して分布を描画します。

# 確率密度軸の範囲を設定
#dens_max = 1.0
u = 0.5
dens_max = np.max(dens_lt)
dens_max = np.ceil(dens_max /u)*u # u単位で切り上げ

# パラメータの組み合わせごとにガウス分布を作図
fig, axes = plt.subplots(
    nrows=row_num, ncols=col_num, constrained_layout=True,
    figsize=(12, 8), dpi=100, facecolor='white'
)
fig.suptitle('Gaussian distribution', fontsize=20)
for i in range(row_num):
    for j in range(col_num):
        # サブプロットを取得
        ax = axes[i, j]

        # 値を取得
        mu    = mu_vals[i]    # 平均
        sigma = sigma_vals[j] # 標準偏差
        dens_vec = dens_lt[i][j] # 確率密度:(逐次計算の場合)

        # 確率密度を計算:(逐次計算の場合)
        #dens_vec = norm.pdf(x=x_vec, loc=mu, scale=sigma)

        # パラメータラベルを作成
        param_lbl = f'$\\mu = {mu}, \\sigma = {sigma}$'

        ax.plot(
            x_vec, dens_vec,
            linewidth=1.0
        ) # 確率密度
        ax.set_title(param_lbl, loc='left')
        ax.grid()
        ax.set_ylim(ymin=0.0, ymax=dens_max) # 確率密度軸の描画範囲
fig.supxlabel('$x$')
fig.supylabel('density')
plt.show()
