デイセールボート【アクタスActus】のペーパーモデルを作っています
前回、船体は完成しましたので
次はキールを作っていきましょう
キールと言えば・・・
一時期、キールの歴史について滾々と語ってました
今回作るバルブキールも解説する予定だったのですがそこの到達する前に記事が凍結したままになっております
先に本記事でどういうものかイメージしてもらいましょう
バルブキールとは
フィン・キールの下端に鉛の塊（キール・バルブ）を設けて重心を下げるように工夫されたもの。バルブ自体は砲弾型のみならず、扁平したものなどいろいろな形がある。バルブ・キール【bulb keel】 | Web版 ヨット／モーターボート用語集より
んん？砲弾・・・とな
砲弾って、こうじゃろ？
底面は平面だから、ちょっと違うくね？
私が思うにこの形状は涙滴型（teardrop shape）のほうがしっくりくるのではないか、と
何故ゼロ戦が美しいのか ペーパークラフトを眺めながら考える（私見です） - わかくさモノ造り工房
ここで語った５２型のキャノピーが俗にいう涙滴型
あとは潜水艦が涙滴型の代表格
水中におけるもっとも効率的な形状という意味ではバルブキールと共通しているのではないか、と思うのですよ
以上、余談＆個人的感想でした
スポンサーリンク
まずは
砲弾状のバルブ部をぶら下げるための板 ストラットを作ります
（ ´-`）.｡oO（ こいつはセンターボードとは呼ばぬのか！ 今知った）

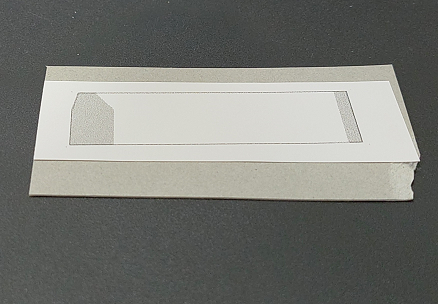

厚紙に貼り付けた後切り出します
片面だけでOK 後で化粧板で覆います
ここまでは簡単
バルブ部ですが、綺麗に作るにはそれなりの技術が必要になります
私の教えられる範囲でコツを提示しますが
どうしても作れない場合は諦めて下さい
代替パーツを用意しています
それぞれのパーツに丸みを付けます
千枚通し、タコピックなど金属製で丈夫な細い道具が必要です
まずバルブ後部
こいつはボンドで固定して円錐状にします
次にバルブ中央
円筒形にします まだボンドは付けてはいけません
形作るだけ
あとバルブ前部
円筒と円錐の間くらいの形状
これもまだボンドは付けません

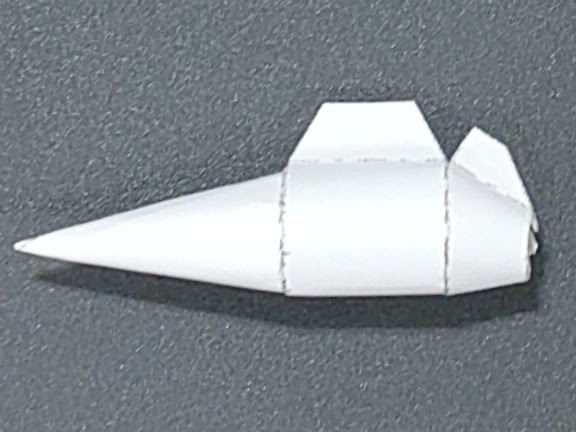

円錐状にしたバルブ後部を起点にパーツを組み上げていきます

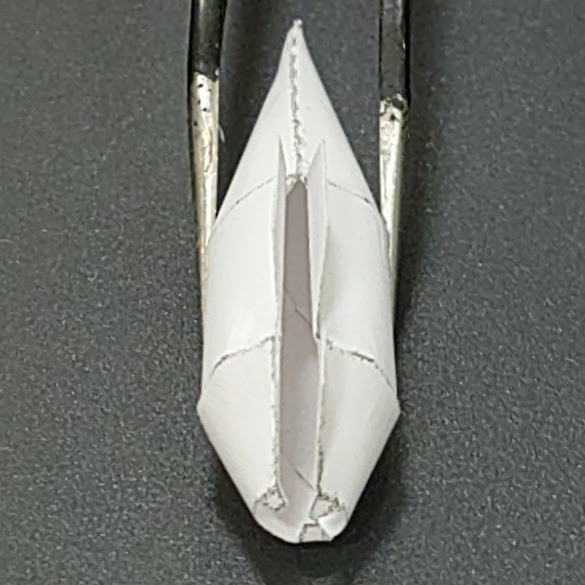

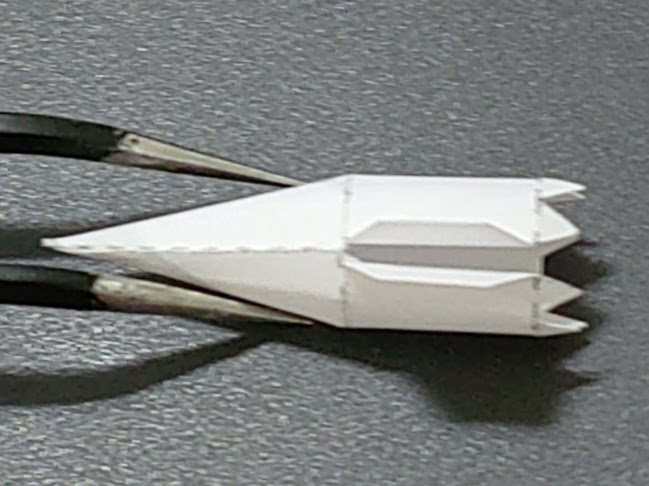

反対側から見た画像はこちら
後部パーツを包むようにのりしろ固定をしていきますが
面倒でも１つずつ確実にのりしろ処理を行ってください
最後の部分はまだ閉じません
後でストラット（板）を挟むように固定します

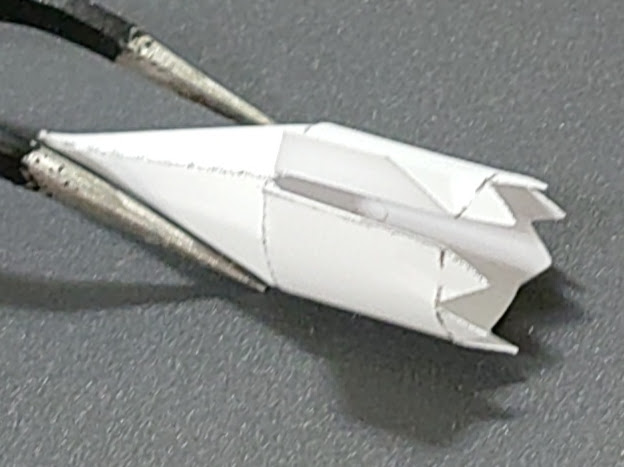

このパーツを起点に、今度は前部パーツをアンカリングです
同様に１つずつのりしろ処理
するとこうなります

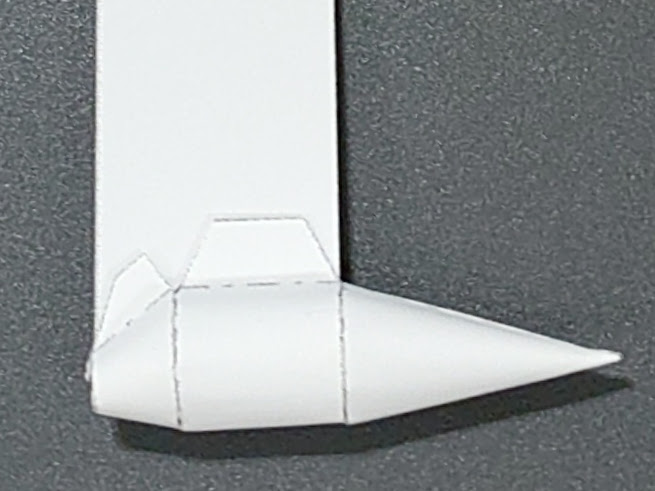

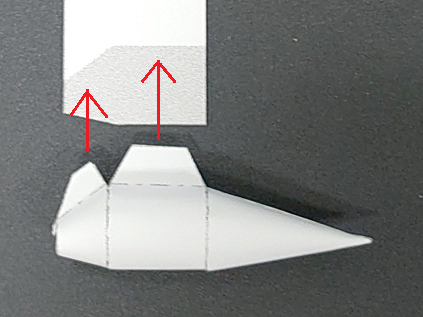

ストラットのグレーの部分にバルブ形状を合わせます
突き当りでちょうど良いように設定しています
のりしろで挟み込んで固定
前方から包み込むように化粧板を固定
ピッタリのりしろが隠れるようになるはず

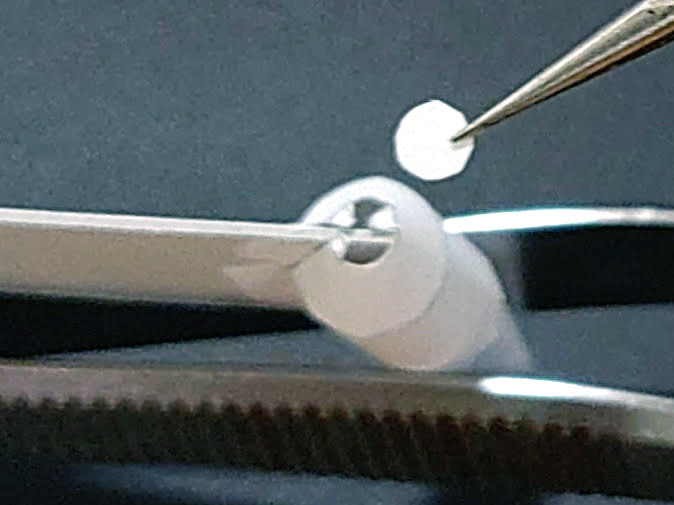

最後にバルブ部前縁を塞ぎます
これ失くしやすいパーツなので注意
まぁ、失くしたら失くしたで、同じくらいの大きさの正円を切って貼って下さい
スポンサーリンク
いよいよ船体にキールをブッ挿します

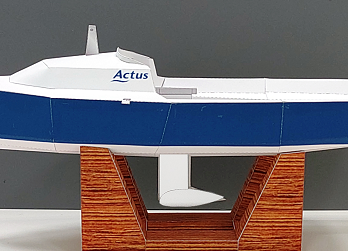

な？涙滴型（teardrop shape）じゃろ？
ここは実艇とかなり異なる仕様なので心苦しいのですが

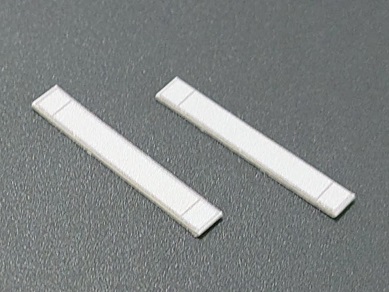

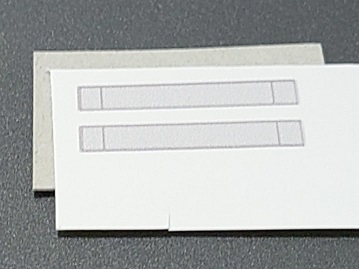

ストッパーを厚紙に貼り付けて切り出します

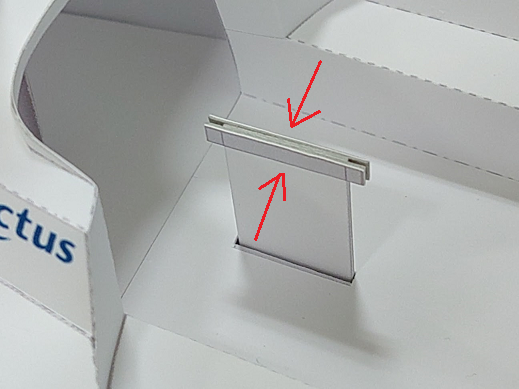

これらでキールストラット上端を挟み込むように固定します
これでもう落ちない
キール・・・
上下させたいよね
でもちょっと待て！！
ここに固定してからの方がいい

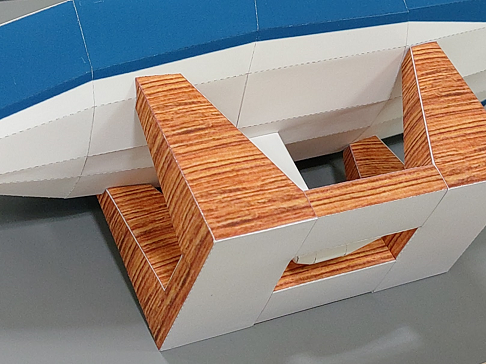

受け手が２段階（カクカク）になっている方が前（画像左手）
平面状の方が後ろね

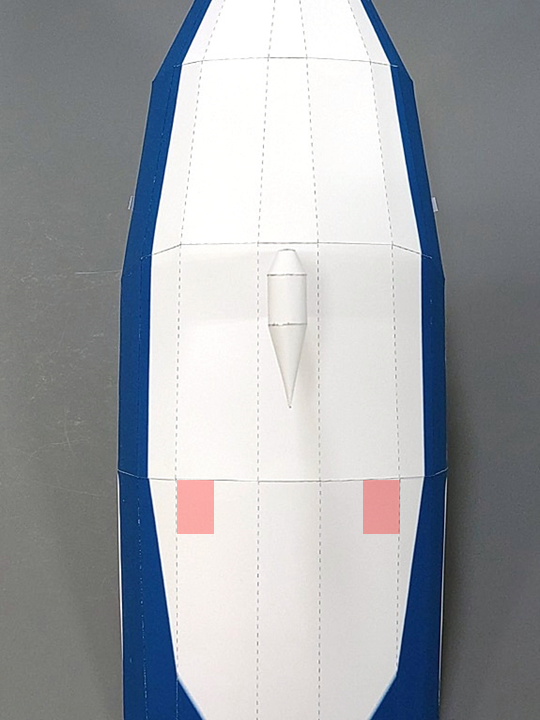

接着部の目印はココ
ラック後部の受け手の前縁がハル４段目と５段目の境界にくるようになります

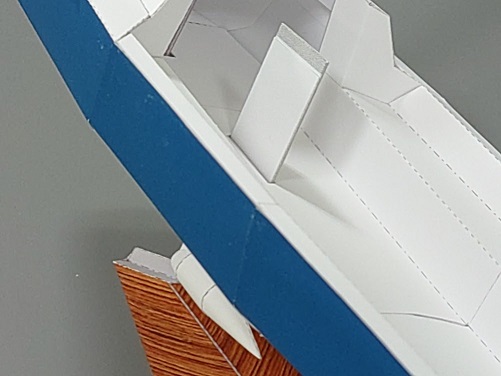

実際に接着したあとはこうなります
ラック前部の受け手は勝手にいい所にハマるはずなのであまり気にしない
吹き抜け部分のド真ん中にバルブキールが来るはず
さあ、
ボンドをいつもより多めに付けてべっちゃり接着してしまいましょう
固まったらキールで遊ぼう！！
いやー
このシステムすごいよね
キールは固定されているもの、っていう先入観があるから
スポンサーリンク
さて・・・
キール製作に挫折してしまった方へ
落胆する必要はありません
ヤル気さえあれば、何度でも挑戦はできます
今は船全体の完成に注力しましょう

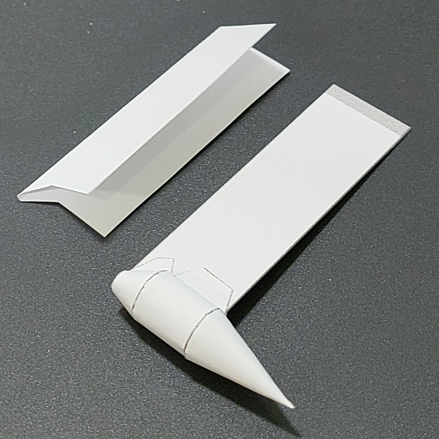

はい、代替パーツ
この型紙で厚紙をサンドしたら完成
はい雑コラ合成
な？これでもOKだって
次はマストだ！！
