vSphere 無関係な GW 自由研究で買ってみたネタです。
Tinker Board S って？
ASUS が製造、販売している Single Board Computer(SBC) 。
www.asus.com
同じジャンルの製品だと Raspberry pi が圧倒的に有名だったりしますが、
その Raspberry pi をかなりスペックアップさせたものが本製品。
(お値段もそれなりに上がりますが)
細かい比較はどこか適当に検索…ということにして、ポイントをざっくり書くと
- CPU (4Core/1.4GHz → 4Core/1.8GHz)
- メモリ (DDR2 1GB → DDR3 2GB)
- NIC (GbE over USB 2.0(Max300Mbps) → Native GbE(Max1Gbps))
個人的には Raspberry pi はセンサーとか繋げたデバイス制御向けで、
ARM PC サーバとなるとメモリや GbE 的に Tinker Board S の方が良いかなぁと。
外観とか

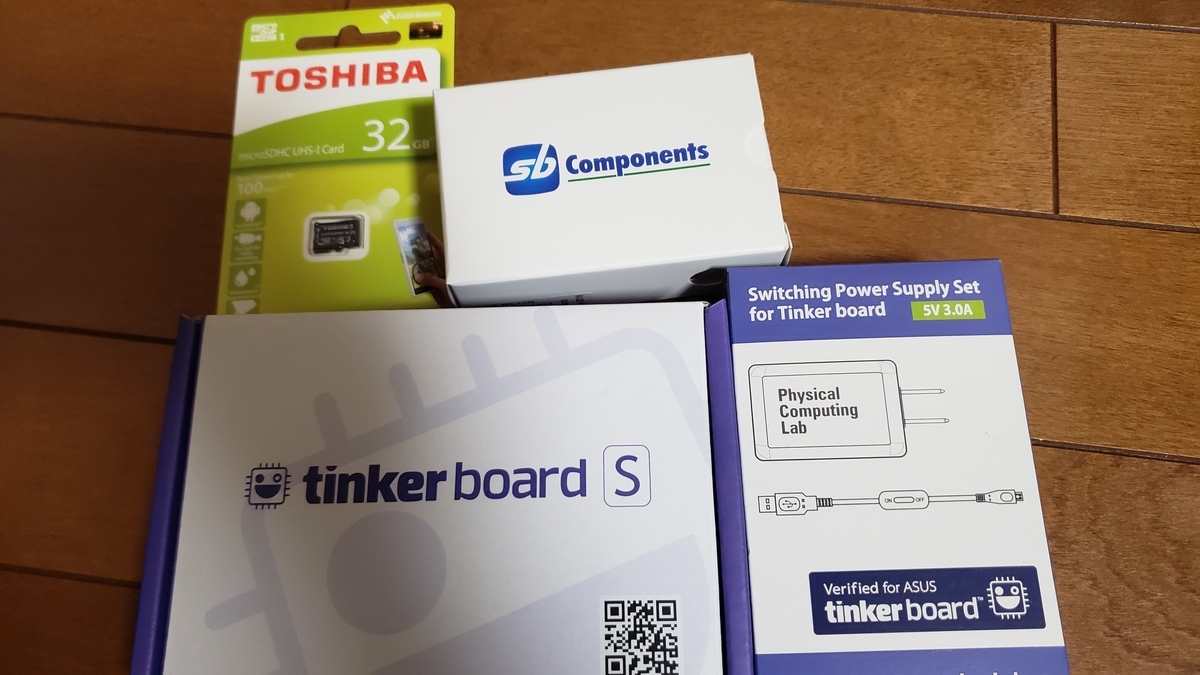

今回の購入物
- Tinker Board S ￥10,756
- 動作検証済スイッチ付きUSB ACアダプタ ￥1,600
- クリアケース ￥950
- microSDHC 32GB ￥470
microSD 以外は秋葉原の千石電商で購入。(microSD はあきばお～が安かったので)
IF は USB 2.0 x4, RJ-45(LAN), HDMI, ステレオミニジャック, 電源用 microUSB に
GPIO, MIPI CSI, MIPI DSI と SBC にはおなじみなものも
背面、銀色の部分が micro SD スロット
SoC は Rockchip RK3288 で ARM プロセッサとしては Cortex-A17
ヒートシンクが同梱
基盤の端子は micro USB だが、5V/3.0A なのでよくあるケーブルでは未対応のはず
クリアケース自体は Raspberry pi 対応ケースとして売っていた品物
IF 搭載位置は Raspberry pi と同じのため、ケースはそのまま使える
OS インストール
手順はほぼ ↓ のサイトの通りに
physical-computing-lab.net
ただ、 OS は新しめの Ubuntu が使いたかったので、
↓ より Armbian Bionic のイメージを利用。
www.armbian.com
OS 書き込み後に起動。
いつもの感じの起動ダイアログがダラダラと
一通りの起動がログインダイアログ。
初期ユーザ/パスワードはroot/1234で。
初回 root ログイン時はパスワード変更を求められるので変更
また、root 以外のユーザ作成も求められるので作成する
ユーザ作成が終わると X Window System として XFCE が上がってくる
OS から色々見てみる
主にハードまわりで思いついたものを羅列
/proc/cpuinfo
root@tinkerboard:~ # cat /proc/cpuinfo processor : 0 model name : ARMv7 Processor rev 1 (v7l) BogoMIPS : 57.60 Features : half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm CPU implementer : 0x41 CPU architecture: 7 CPU variant : 0x0 CPU part : 0xc0d CPU revision : 1 processor : 1 model name : ARMv7 Processor rev 1 (v7l) BogoMIPS : 57.60 Features : half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm CPU implementer : 0x41 CPU architecture: 7 CPU variant : 0x0 CPU part : 0xc0d CPU revision : 1 processor : 2 model name : ARMv7 Processor rev 1 (v7l) BogoMIPS : 57.60 Features : half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm CPU implementer : 0x41 CPU architecture: 7 CPU variant : 0x0 CPU part : 0xc0d CPU revision : 1 processor : 3 model name : ARMv7 Processor rev 1 (v7l) BogoMIPS : 57.60 Features : half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm CPU implementer : 0x41 CPU architecture: 7 CPU variant : 0x0 CPU part : 0xc0d CPU revision : 1 Hardware : Rockchip (Device Tree) Revision : 0000 Serial : 0000000000000000
/proc/meminfo
直前に reboot、daemon も追加してないほぼデフォルト起動状態
root@tinkerboard:~ # cat /proc/meminfo MemTotal: 2050740 kB MemFree: 1823476 kB MemAvailable: 1895960 kB Buffers: 14652 kB Cached: 107208 kB SwapCached: 0 kB Active: 82560 kB Inactive: 70772 kB Active(anon): 31792 kB Inactive(anon): 5864 kB Active(file): 50768 kB Inactive(file): 64908 kB Unevictable: 0 kB Mlocked: 0 kB HighTotal: 1310720 kB HighFree: 1155488 kB LowTotal: 740020 kB LowFree: 667988 kB SwapTotal: 1025368 kB SwapFree: 1025368 kB Dirty: 156 kB Writeback: 0 kB AnonPages: 31512 kB Mapped: 30860 kB Shmem: 6188 kB Slab: 39492 kB SReclaimable: 19288 kB SUnreclaim: 20204 kB KernelStack: 1168 kB PageTables: 1156 kB NFS_Unstable: 0 kB Bounce: 0 kB WritebackTmp: 0 kB CommitLimit: 2050736 kB Committed_AS: 163020 kB VmallocTotal: 245760 kB VmallocUsed: 0 kB VmallocChunk: 0 kB Percpu: 480 kB CmaTotal: 0 kB CmaFree: 0 kB
lscpu
root@tinkerboard:~ # lscpu Architecture: armv7l Byte Order: Little Endian CPU(s): 4 On-line CPU(s) list: 0-3 Thread(s) per core: 1 Core(s) per socket: 4 Socket(s): 1 Vendor ID: ARM Model: 1 Model name: Cortex-A12 Stepping: r0p1 CPU max MHz: 1800.0000 CPU min MHz: 126.0000 BogoMIPS: 57.60 Flags: half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm
スペックシートだと Cortex-A17 と記載あるけど、表示はされない…
lsblk
root@tinkerboard:~ # lsblk NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT mmcblk2 179:0 0 14.7G 0 disk `-mmcblk2p1 179:1 0 14.5G 0 part / mmcblk2boot0 179:16 0 4M 1 disk mmcblk2boot1 179:32 0 4M 1 disk mmcblk0 179:48 0 28.8G 0 disk `-mmcblk0p1 179:49 0 28.8G 0 part zram0 252:0 0 50M 0 disk /var/log zram1 252:1 0 1001.3M 0 disk [SWAP]
容量から見て mmcblk2が eMMC で、mmcblk0 が microSD
lspci
root@tinkerboard:~ # lspci pcilib: Cannot open /proc/bus/pci lspci: Cannot find any working access method.
PCI バスなど無いということか
lshw
root@tinkerboard:~ # lshw
tinkerboard
description: ARMv7 Processor rev 1 (v7l)
product: Rockchip RK3288 Tinker Board
width: 32 bits
capabilities: smp
*-core
description: Motherboard
physical id: 0
*-cpu:0
description: CPU
product: cpu
physical id: 0
bus info: cpu@0
size: 1800MHz
capacity: 1800MHz
capabilities: half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm cpufreq
*-cpu:1
description: CPU
product: cpu
physical id: 1
bus info: cpu@1
size: 1800MHz
capacity: 1800MHz
capabilities: half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm cpufreq
*-cpu:2
description: CPU
product: cpu
physical id: 2
bus info: cpu@2
size: 1800MHz
capacity: 1800MHz
capabilities: half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm cpufreq
*-cpu:3
description: CPU
product: cpu
physical id: 3
bus info: cpu@3
size: 1800MHz
capacity: 1800MHz
capabilities: half thumb fastmult vfp edsp thumbee neon vfpv3 tls vfpv4 idiva idivt vfpd32 lpae evtstrm cpufreq
*-memory
description: System memory
physical id: 4
size: 2002MiB
*-usbhost:0
product: DWC OTG Controller
vendor: Linux 4.19.33-rockchip dwc2_hsotg
physical id: 2
bus info: usb@1
logical name: usb1
version: 4.19
capabilities: usb-2.00
configuration: driver=hub slots=1 speed=480Mbit/s
*-usb
description: USB hub
product: USB2.0 Hub
vendor: Genesys Logic, Inc.
physical id: 1
bus info: usb@1:1
version: 32.98
capabilities: usb-2.00
configuration: driver=hub maxpower=100mA slots=4 speed=480Mbit/s
*-usbhost:1
product: DWC OTG Controller
vendor: Linux 4.19.33-rockchip dwc2_hsotg
physical id: 3
bus info: usb@2
logical name: usb2
version: 4.19
capabilities: usb-2.00
configuration: driver=hub slots=1 speed=480Mbit/s
*-usbhost:2
product: EHCI Host Controller
vendor: Linux 4.19.33-rockchip ehci_hcd
physical id: 1
bus info: usb@3
logical name: usb3
version: 4.19
capabilities: usb-2.00
configuration: driver=hub slots=1 speed=480Mbit/s
*-usb
description: Audio device
product: USB Audio
vendor: Generic
physical id: 1
bus info: usb@3:1
version: 0.00
serial: 201405280001
capabilities: usb-2.00 audio-control
configuration: driver=usbhid maxpower=100mA speed=480Mbit/s
*-network:0
description: Wireless interface
physical id: 4
logical name: wlan0
serial: d0:c5:d3:5a:8b:1f
capabilities: ethernet physical wireless
configuration: broadcast=yes driver=rtl8723bs multicast=yes wireless=unassociated
*-network:1 DISABLED
description: Ethernet interface
physical id: 5
logical name: dummy0
serial: 52:dc:63:ea:af:93
capabilities: ethernet physical
configuration: broadcast=yes driver=dummy driverversion=1.0
*-network:2
description: Ethernet interface
physical id: 6
logical name: eth0
serial: 0c:9d:92:0c:69:0c
size: 1Gbit/s
capacity: 1Gbit/s
capabilities: ethernet physical tp mii 10bt 10bt-fd 100bt 100bt-fd 1000bt 1000bt-fd autonegotiation
configuration: autonegotiation=on broadcast=yes driver=st_gmac driverversion=Jan_2016 duplex=full ip=192.168.0.41 link=yes multicast=yes port=MII speed=1Gbit/s
dmidecode
root@tinkerboard:~ # dmidecode # dmidecode 3.1 Scanning /dev/mem for entry point. /dev/mem: Operation not permitted /dev/mem: Bad file descriptor
SMBIOS なんか対応してないということね…
ethtool eth0
root@tinkerboard:~ # ethtool eth0
Settings for eth0:
Supported ports: [ TP MII ]
Supported link modes: 10baseT/Half 10baseT/Full
100baseT/Half 100baseT/Full
1000baseT/Half 1000baseT/Full
Supported pause frame use: Symmetric Receive-only
Supports auto-negotiation: Yes
Supported FEC modes: Not reported
Advertised link modes: 10baseT/Half 10baseT/Full
100baseT/Half 100baseT/Full
1000baseT/Half 1000baseT/Full
Advertised pause frame use: No
Advertised auto-negotiation: Yes
Advertised FEC modes: Not reported
Link partner advertised link modes: 10baseT/Half 10baseT/Full
100baseT/Half 100baseT/Full
1000baseT/Half 1000baseT/Full
Link partner advertised pause frame use: Symmetric Receive-only
Link partner advertised auto-negotiation: Yes
Link partner advertised FEC modes: Not reported
Speed: 1000Mb/s
Duplex: Full
Port: MII
PHYAD: 0
Transceiver: internal
Auto-negotiation: on
Supports Wake-on: ug
Wake-on: d
Current message level: 0x0000003f (63)
drv probe link timer ifdown ifup
Link detected: yes
inxi -F
root@tinkerboard:~# inxi -F
System: Host: tinkerboard Kernel: 4.19.33-rockchip armv7l bits: 32 Console: tty 0 Distro: Ubuntu 18.04.2 LTS
Machine: No /sys/class/dmi; using dmidecode: unknown error occurred
CPU: Quad core ARMv7 rev 1 (v7l) (-MCP-) (ARM)
clock speeds: max: 1800 MHz 1: 1800 MHz 2: 1800 MHz 3: 1800 MHz 4: 1800 MHz
Graphics: Card: Failed to Detect Video Card!
Display Server: X.org 1.19.6 drivers: modesetting (unloaded: fbdev)
tty size: 120x37 Advanced Data: N/A for root out of X
Audio: Card-1 USB Audio OnBoard driver: USB-Audio Sound: ALSA v: k4.19.33-rockchip
Card-2 rockchip driver: tinker-codec
Card-3 Realtek driver: USB Audio
Network: Card: Failed to Detect Network Card!
Drives: HDD Total Size: NA (-)
ID-1: /dev/mmcblk2 model: N/A size: 15.8GB
ID-2: /dev/mmcblk0 model: N/A size: 31.0GB
Partition: ID-1: / size: 15G used: 1.6G (11%) fs: ext4 dev: /dev/mmcblk2p1
ID-2: /var/log size: 49M used: 4.7M (11%) fs: ext4 dev: /dev/zram0
ID-3: swap-1 size: 1.05GB used: 0.00GB (0%) fs: swap dev: /dev/zram1
RAID: No RAID devices: /proc/mdstat, md_mod kernel module present
Sensors: None detected - is lm-sensors installed and configured?
Info: Processes: 123 Uptime: 23 min Memory: 112.2/2002.7MB Init: systemd runlevel: 3
Client: Shell (bash) inxi: 2.3.56
ハードウェア情報何が取れるかなで調べてたら見つけたコマンドですけど、めっちゃ便利ですね。。。
dmidecode や lspci が取れないあたり、x86 サーバでは味わえない感覚なのかと。
今後どうしよう
とりあえず ESXi 上の VM で動かしている dnsmasq はこちらに移動させたい。
(vCSA の DNS はそちら向いてて、微妙に鶏卵状態なので)
それとホームラボ用の NTP もこちらに立てておきたい。
USB ディスク挿してファイルサーバとかもいいかも。消費電力低いし。
あとは ARM で何かあればかなぁ。
ESXi on ARM とか出れば入れてみたい…どこまで対応するのかはわからないけど。
