はじめに

下記のYoutubeの動画を見ていたら、NVIDIA の Vera + Rubin のボードの映像が流れてました。

どうも、Vera CPU は、Grace CPUのように、1 Die じゃないので、記録のために残します。

youtu.be

Grace CPU の Die

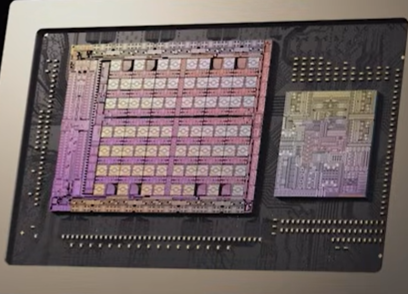

Grace CPU の Die としては、同じ上記の動画に、BlueField-4 での Grace CPU の Die Shot が出てきました。

説明のために引用します。左側が Grace CPU です。1 Die ですね。

Vera CPU

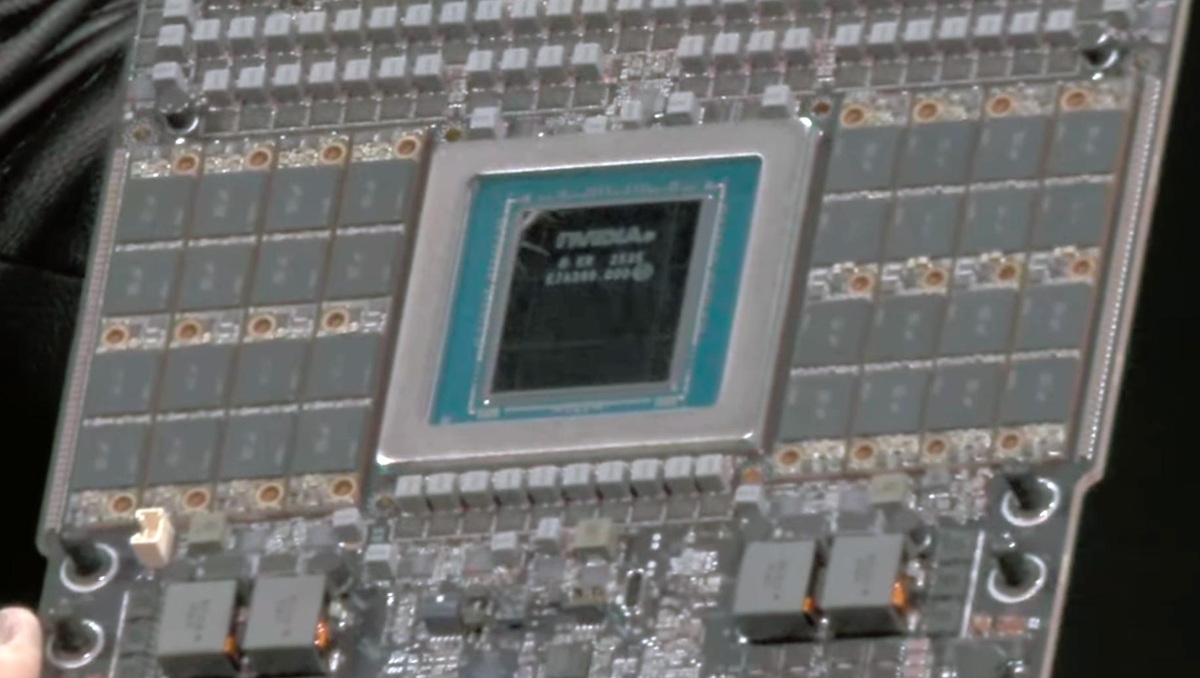

下記をよく見ると、

• Compute Die
• PCIeなどのI/O Die
• LPDDR5X I/F Die が4個

に見えます。

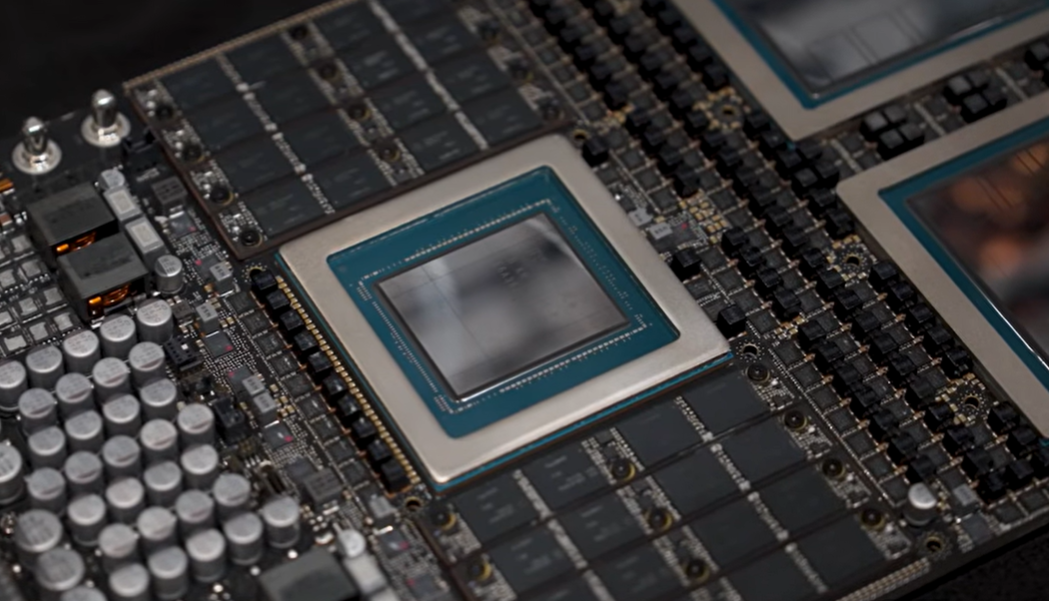

LPDDR5X I/F Die が 4個なのは、ちょっとわかりにくいですが、下記の記事でははっきり、見えます。

biggo.jp

説明のために、画像を引用します。

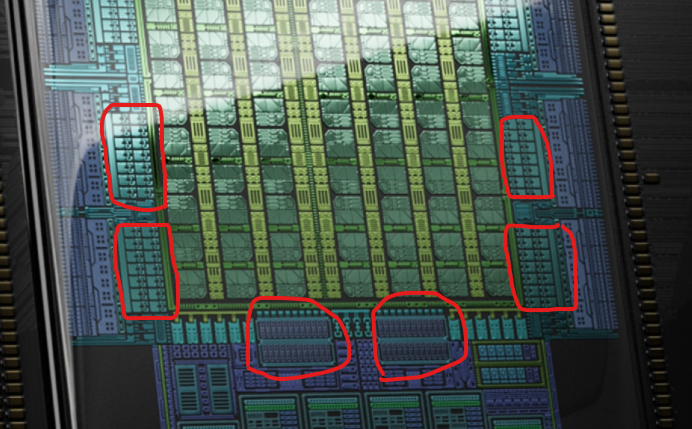

下記は、NVIDIA の Vera CPU のページにある画像です。赤く囲んだところが Die の接続部分でしょうか？

追記)、2026.03.19

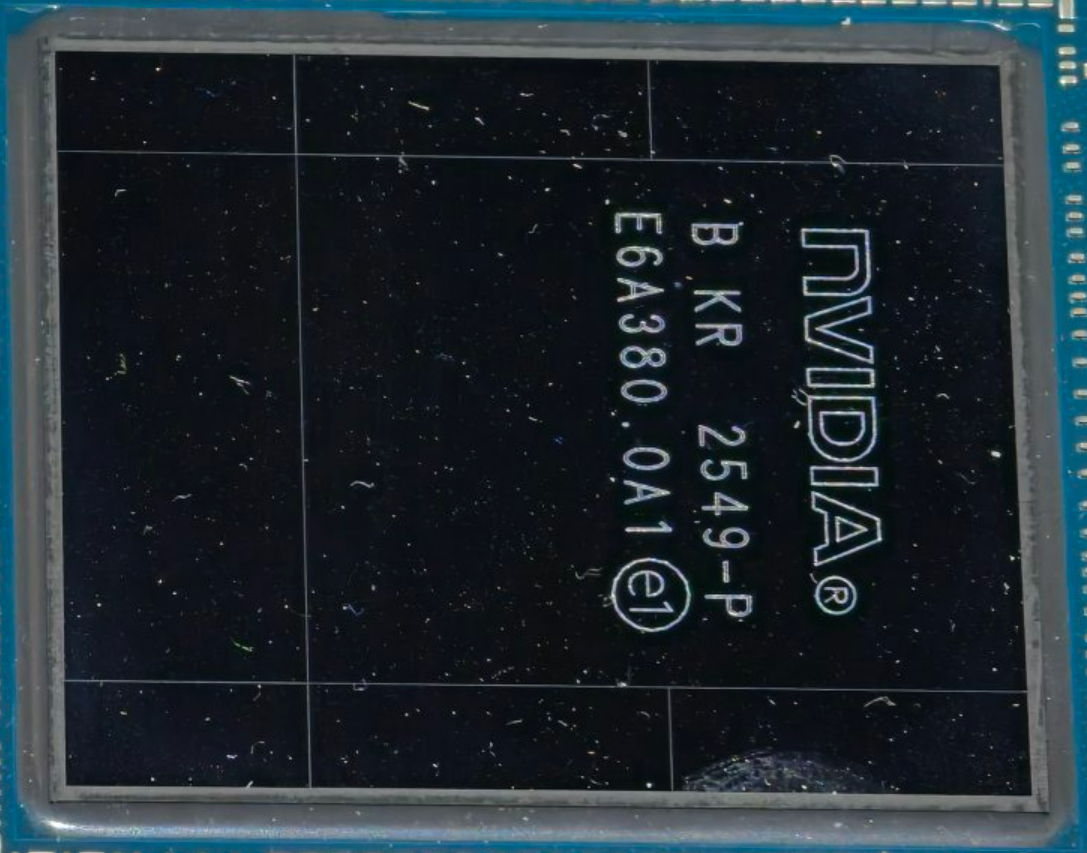

Xのこの投稿に、Vera CPU のアップ写真(GTC2026) があったので、記録のために引用します。

おわりに

Vera CPU が マルチ Die なのは、Compute Die がそれなりに大きくなったのが理由ですかね。どうなんでしょうか？
