はじめに

下記のの GigaByte の NVIDIA GB200 NVL4 の Board の ConnectX-8 周りのコネクタについて、記録に残します。

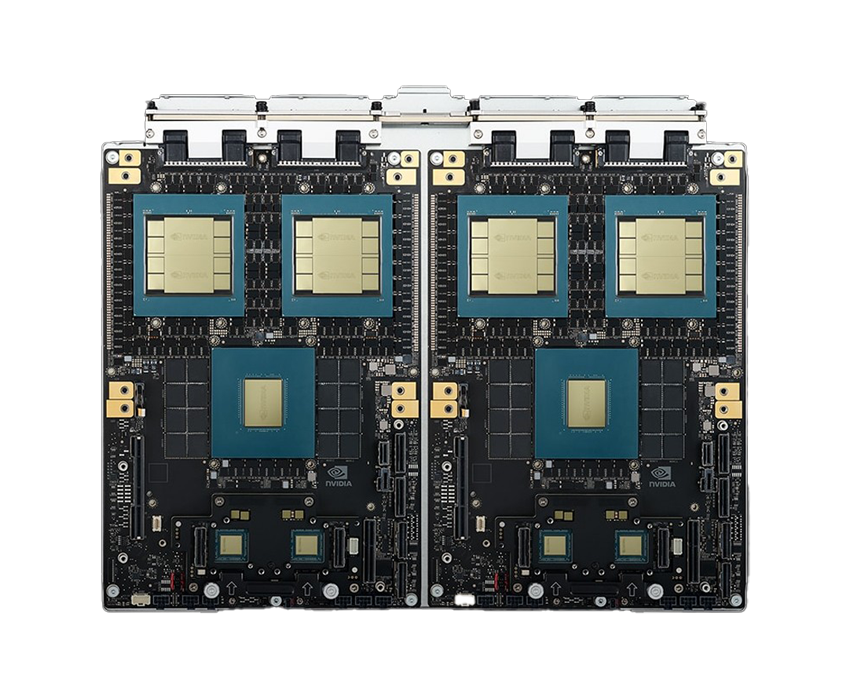

GB200 Board

下記に説明のために引用します。

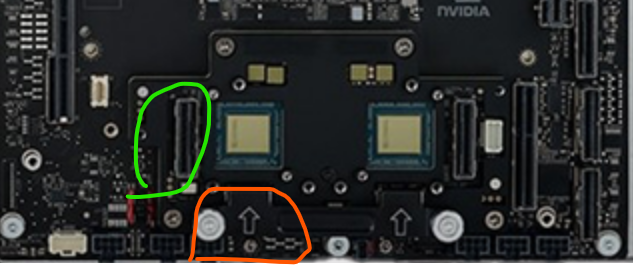

ConnectX-8 周りを拡大します。黄緑は、PCIe Gen6 x8 のコネクタ、オレンジは、800G のスロットまでのコネクタです。

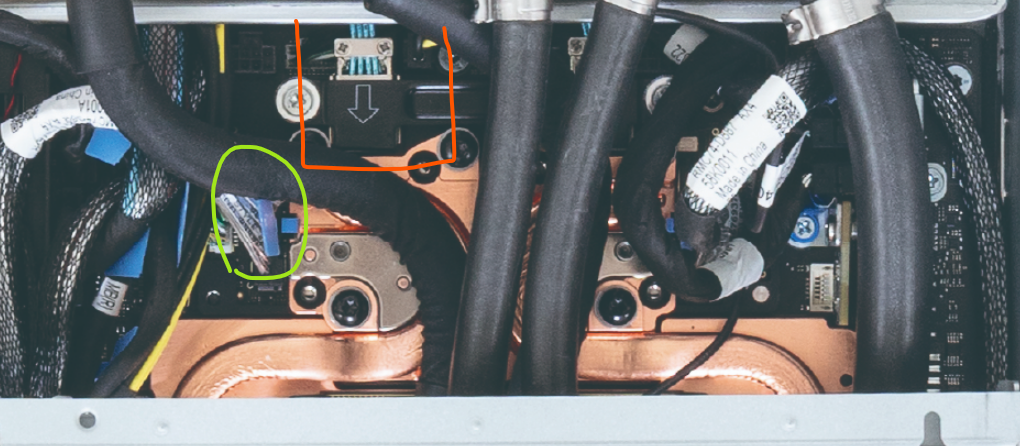

ケーブルが刺さっている部分の拡大。PCIe のケーブルは、SSD x4 が2組に繋がっています。

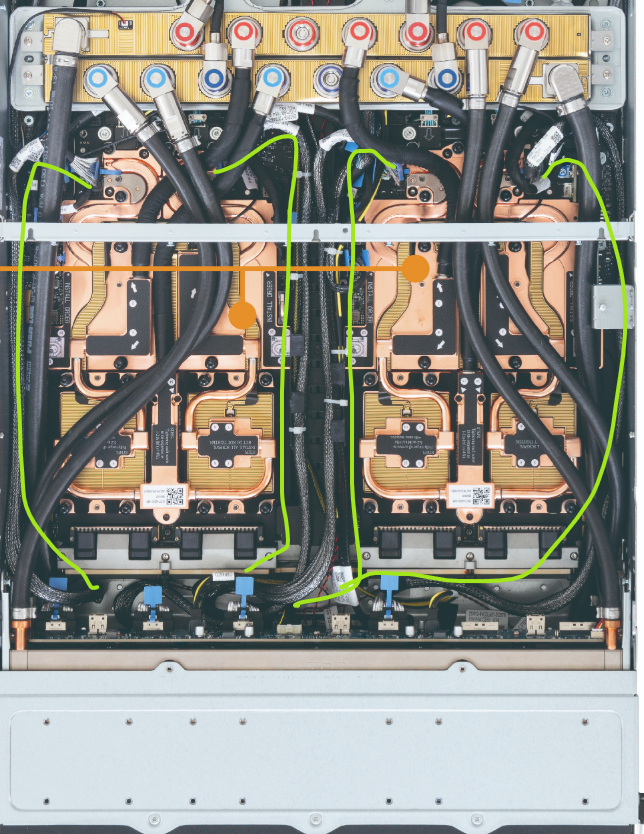

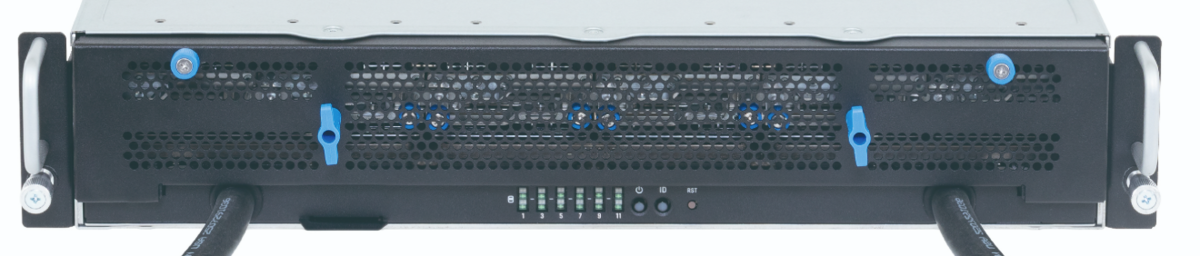

SSDへのケーブルは、フロントにあるSSDのところまで伸びています。

NVIDIA、Grace というCPUを開発して、

で、PCIe は基本的には、コネクタ + ケーブルになっているので、配置はかなり柔軟性があるんじゃないのでは？と思っています。
