はじめに
下記のブログを書くために、GIGAByte の User Manual を覗いていて気が付いたこととして、BMCがあります。
今回は、GIGAByte の User Manual から BMC について、記録に残します。
BMC とは、
Google AI検索によると、BMC とは、
”BMCとは「Baseboard Management Controller」の略で、サーバーなどのコンピューターのマザーボードに搭載される専用の管理用チップです。OSとは独立して機能し、システムがオフラインの状態でもリモートからハードウェアの監視・管理を行える「帯域外管理」を提供します。"
です。
GIGAByte の User Manual にある BMC は、
です。
下記は、Feature です。
- The 7th generation of ASPEED Base Board Management Controller
- Dual-core ARM Cortex A7
- Embedded ARM Cortex M3
- Native PCIe support
- 2D Video Graphic Adapter with PCIe bus interface
- DDR4 1600Mbps 16-bit bus support
- Secure boot engine
- Remote presence (iKVM)
- DisplayPort 1.1a
第7世代なので、かなりの歴史を持っています。
内蔵CPUは、Cortex-A7 (32bit) + Cortex M3 (32bit) です。VGAを搭載しているのが特徴です。また、PCIe Interface を持っています。
GIGAByte の User Manual を覗いてみる
今回取り上げた Board は、下記の3つです。
- G893-SG1-AAX1 : HPC/AI Server - 5th/4th Gen Intel® Xeon® Scalable - 8U DP Intel® Gaudi® 3
- G894-SD3-AAX7 : HPC/AI Server - Intel® Xeon® 6 Processors - 8U DP NVIDIA HGX™ B300
G893-ZX1-AAX3 : HPC/AI Server - AMD EPYC™ 9005/9004 - 8U DP AMD Instinct™ MI350X
1番目は、4th/5th Xeon
- 2番目は、6th Xeon
- 3番目は、AMD EPYC 9005/9004
です。

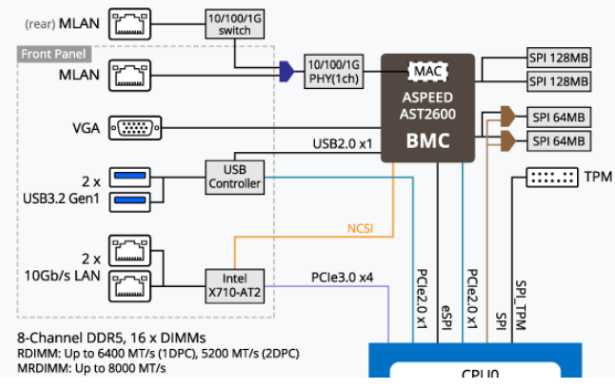

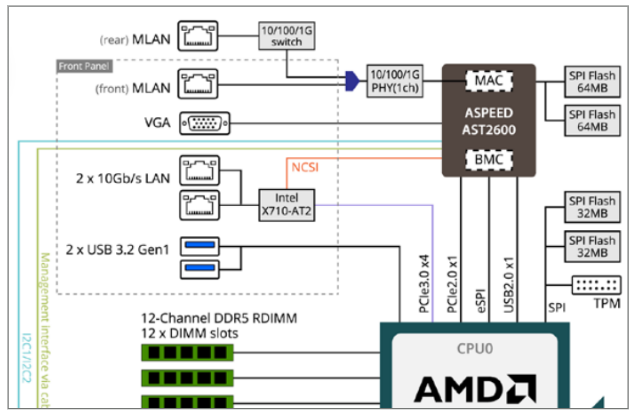

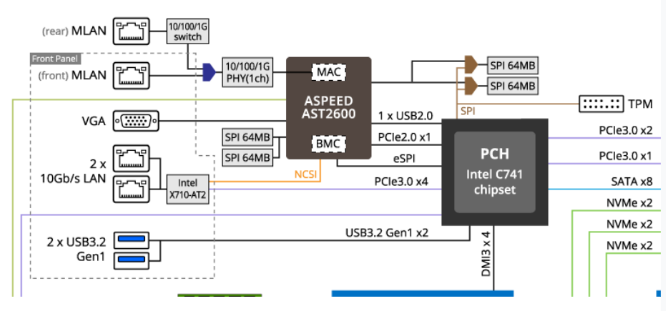

下記に、上記のUser Manual の BMCの部分を切り出してみました。(説明のために引用します。)
ASPEED AST2600 からは、
が出ています。
PCIe 2.0 x 1 と uSPI と USB 2.0 で Server のメインのチップと接続しています。
OpenBMC
OpenBMC というものがあるようです。
ここに、AST2600 に関するものがあります。meta-xxxx なので、あー、地獄のYoctoです。
おわりに
BMCって、なんだろうと。ずーと、思っていました。
GIGAByte のサーバーのUser Manualを覗いてみて、ASPEED AST2600 って、こんな感じに接続されているんだ。
だから、
のポートが出ているんだねと。
あと、キーボードのために、
- USB 2.0
かな。
たぶん、大昔は、キーボードは、Serial だったんでしょうね。
