はじめに

Bolt GraphicsのGPU、ZEUSの情報が流れてきましたので、記録に残します。

Bolt GraphicsのGPU「Zeus」のスペックが明らかに！　最大384GBメモリ、400GbEネイティブネットワークポート、RISC-V CPUコア内蔵、2026年にデベロッパーキット、2027年に量産開始 https://t.co/oacoRU2NqA

— Y.M.D オフライン (@YMD_Glasses) 2025年8月19日

ZEUS

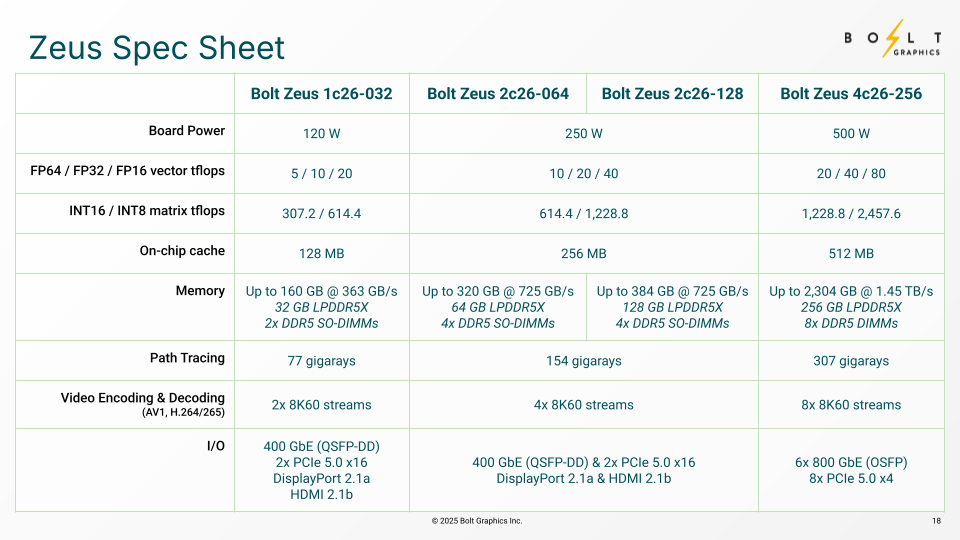

Bolt Graphics のサイトによると、Chipletによる、複数の Configuration があるようです。下記の表は、サイトから説明のために引用します。

• 1c26-032
• 2c26-064
• 2c26-128
• 4c26-256

最初の 1, 2, 4 が Chiplet 数のようです。 1 つの Chiplet 構成である 1c26-032 は、

• LPDDR5X
• 2 x DDR5 SODIMM
• PCIe Gen5 x 16 (x2)
• HDMI 2.1b
• Display Port 2.1a
• 800 GbE QSFP-DD
• RJ-45 BMC

です。BMCが内蔵されているようですね。

STH の記事

下記の STH の記事にもう少し詳しいスライドが載っていました。

Bolt Graphics Zeus The New GPU Architecture with up to 2.25TB of Memory and 800GbE - Page 2 of 2

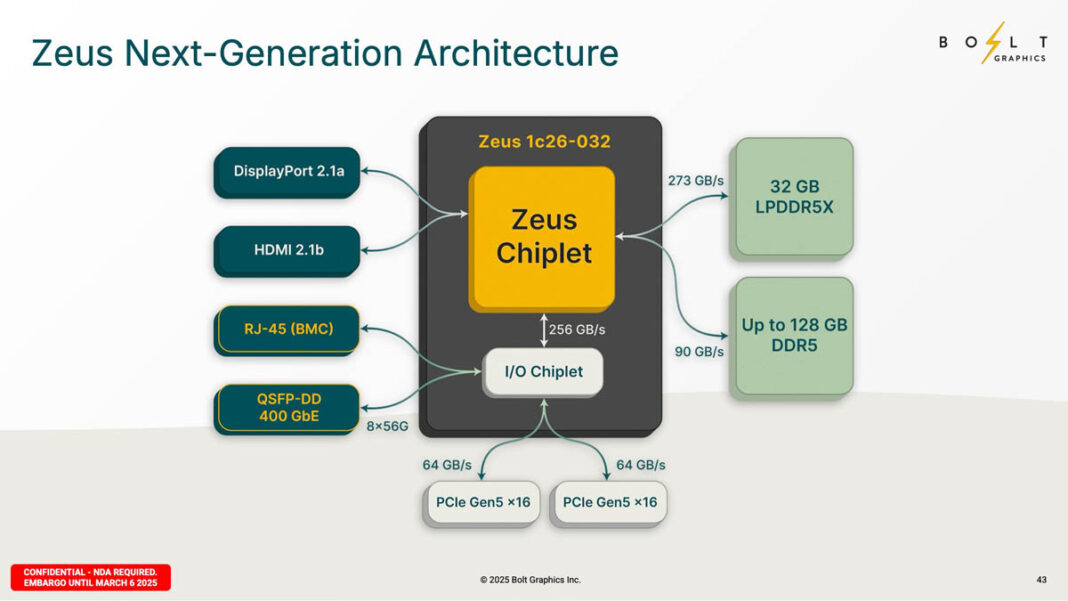

下図を説明のために引用します。

• Zeus Chiplet
• I/O Chiplet

から構成されるようで、

• Zeus Chiplet : LPDDR5, DDR5, HDMI, Display Port
• I/O Chiplet : PCIe Gen5 x16 (x2), 800 GbE, BMC (RJ-45)

のようです。

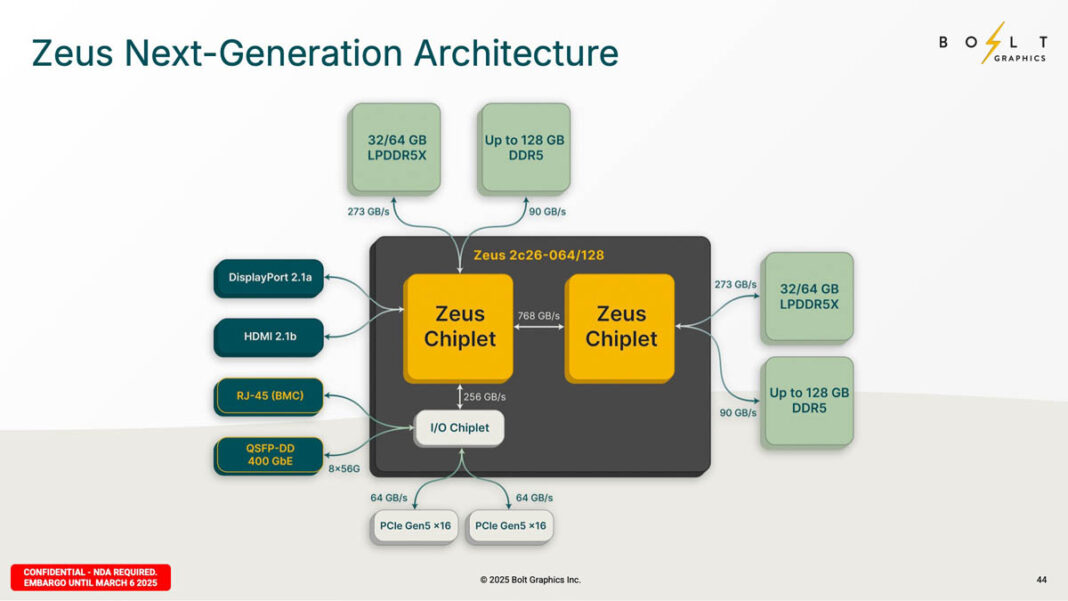

下図は、2つの Zeus Chiplet の構成です。説明のために引用します。

Zeus Chiplet間は、768GB/s で接続していて、メモリは1つのChipletのみに接続するようです。1つの Chiplet 構成を拡張する感じです。

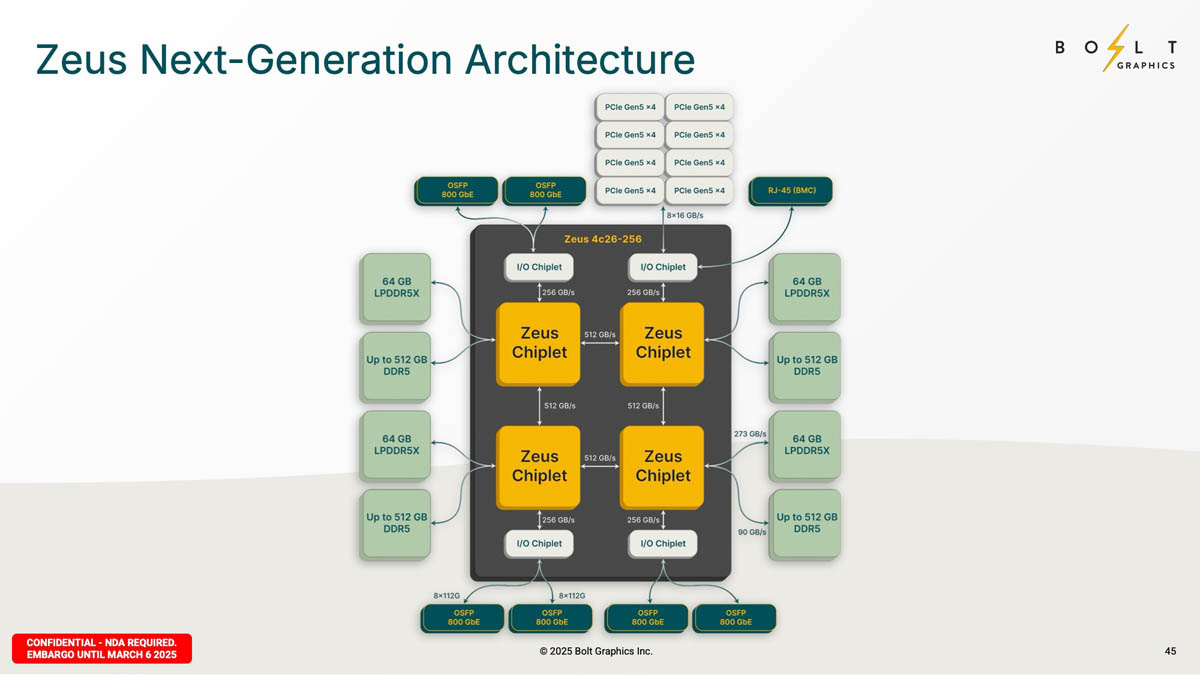

下記は4つのChiplet構成です。説明のために引用します。こちらは、GPUというより、アクセラレータですね。

各 Zeus には、DDR5/LPDD5X が付いています。I/O Chiplet は、800 GbE が2組出ています。

1つのChiplet の時は、1つの800 GbE と 2つの PCIe Gen5 x16 なので、SERDESを共用しているんでしょうね。

おわりに

メモリが DDR5 と LPDDR5X というところが既存のGPUとの違いですね。大容量メモリ搭載になるので、LLMなどに使えるものなのでしょうか？

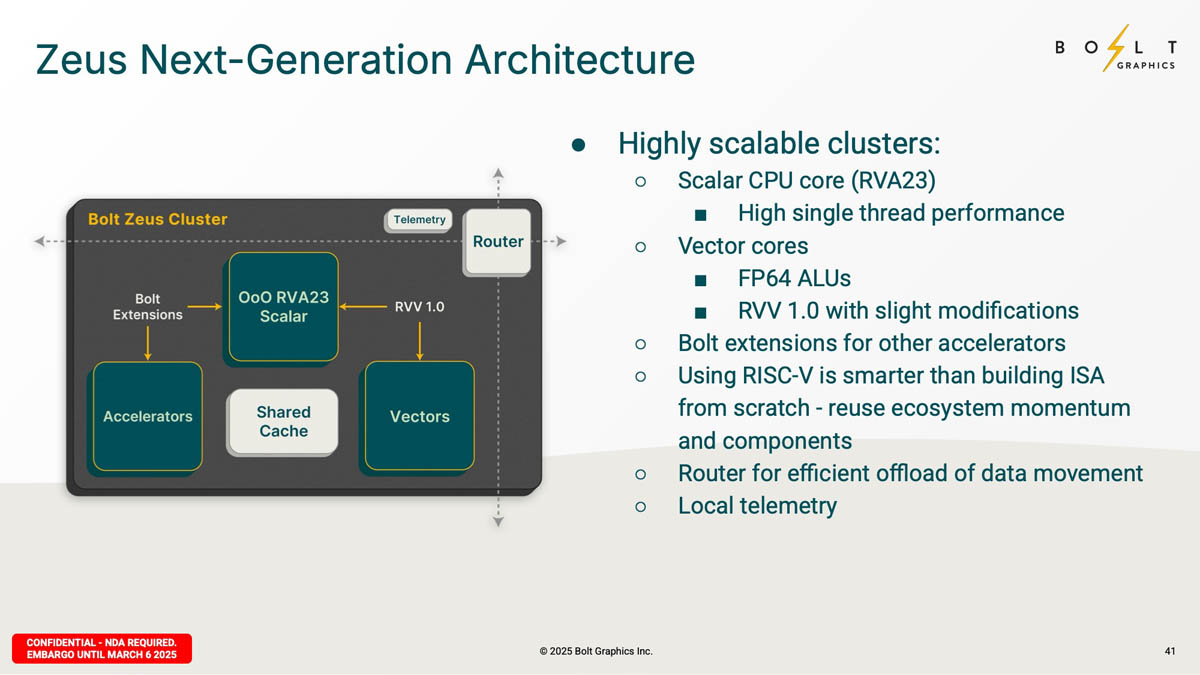

それから、下図(説明のために引用します)のように計算器の部分が RISC-V ベースのようですが、Tenstorrent の Blackhole との違いは、HDMI/Display Portの有無だけでしょうか？
