はじめに

SPACEMITが開発した Key Stone K1 ついて記録に残します。

Key Stone K1

www.spacemit.com

• SpacemiT K1 is an octa-core 64-bit RISC-V AI CPU.

下記のサイトによると、

開発キットである「SpacemiT MUSE Book」の他に、下記のボードがあるようです。

• Banana Pi BPI-F3
• DeepComputing DC-ROMA Laptop II
• DeepComputing DC-ROMA PAD II
• Milk-V Jupiter
• Sipeed Lichee Pi 3A

wiki.postmarketos.org

Document

- Documentation - K1 Brief - K1 Datasheet - K1 User Manual

が公開されています。

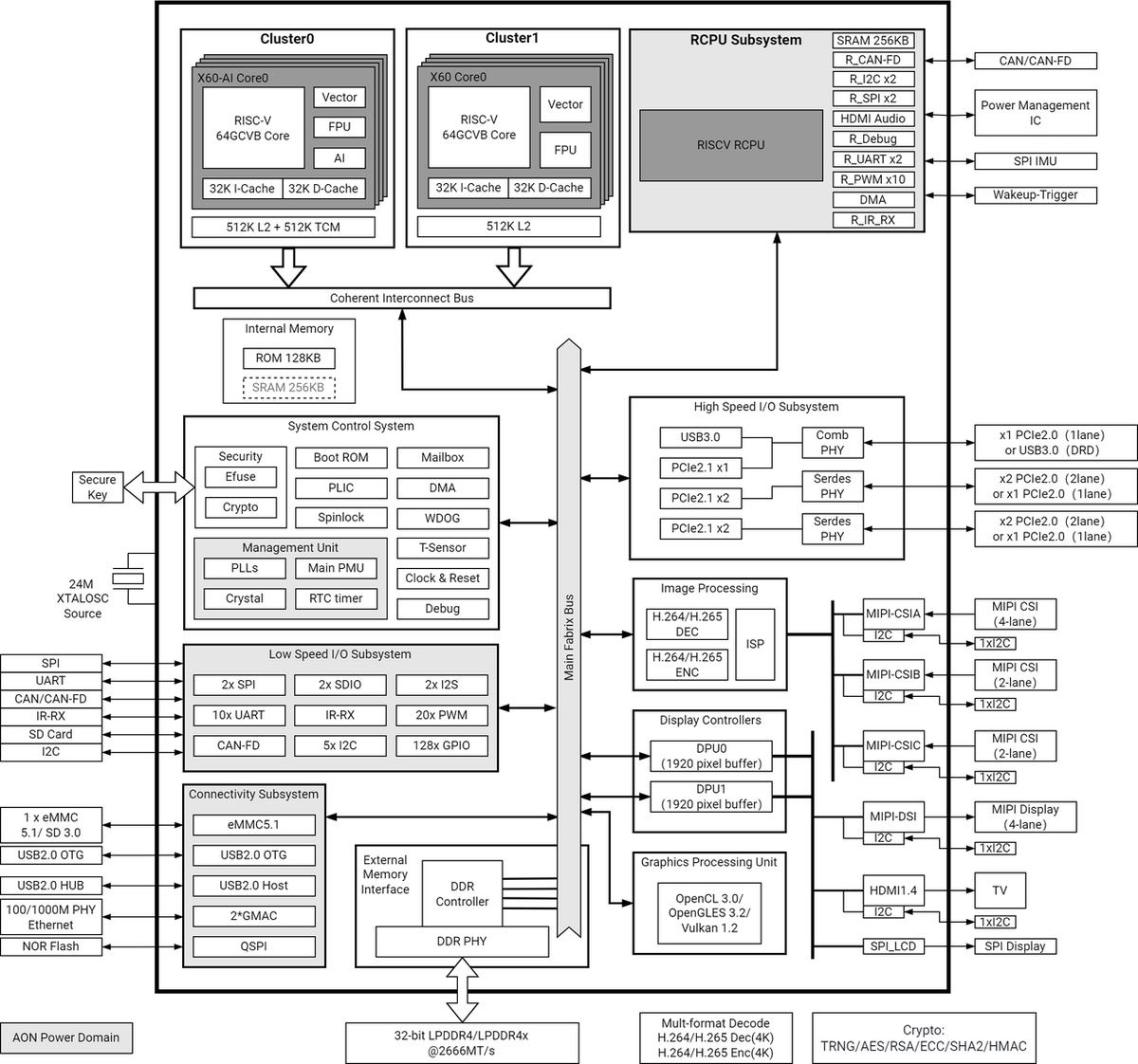

ブロック図も公開されています。説明のために引用します。

CPUコアは、2つのクラスタに分かれています。

• Cluster-0 : AI extention 付コア x4 ( L1-D:32KB, L1-I:32KB) + L2 : 512KB + TCCM : 512KB (AI extension用)
• Cluster-1 : ( L1-D:32KB, L1-I:32KB) + L2 : 512KB)
• RCPU Subsystem
  • RISCV RCPUによる I/O : この部分は、特にユーザーが使うものではなさそう
• System Control System
• Low Speed I/O Subsystem : SPI/UART/CAN/CAN-FD/IR-RX/SD Card/I2C
• High Speed I/O Subsystem : USB 3.0 / PCIe 2.1 x 1 / PCIe 2.1 x 2/ PCIe 2.1 x 2
• Connectivity Subsystem : eMMC 5.1/USB 2.0 OTG/USB 2.0 Host/ 2 * GMAC/QSPI
• Image Processing : H264/H265 DEC/ H264/H265 ENC / ISP
• Display Controllers : DPU x 2 (1920)
• Graphic Processing Unit : Imagination BXE-2-32@819MHz, 32KB SLC
  • IMG BXE-2-32
• DRAM : 32bit LPDDR4/LPDDR4x@2666MT/s
• Cypto : TRNG/AES/RSA/ECC/SHA2/HMAC

Hardware Reference Design

developer.spacemit.com

には、

• DDR
• Reset
• JTAG
• Power Management
• Hardware Initialization System Configuration

の Schematic Design が載っています。

Banana Pi BPI-F3

Banana Pi BPI-F3 なら、ドキュメントや回路図も公開されている)ので、いろいろと勉強できそうですね。

お値段、AiExpress で、10000 円前後で購入できるようです。

した。ちょっと、お高くなっていますね.

おわりに

RISC-VなCPUコア搭載のSoCもArmなCPUコア搭載のSoCと同じ同じぐらいの機能を搭載してきましたね。お値段も1万円ぐらいで、お値頃感がありますね。
