はじめに

下記のブログにて、Groq の 2nd Gen System と 3rd gen System を妄想してみました。

vengineer.hatenablog.com

この時点では、開発するのは、V2 LPU で、その V2 LPU を使ったのが、3rd Gen System と

2nd Gen System では、現在の GroqNode に載っている AMD EPYC x 2 を CPU + FPGA に置き換えるだけなのかな？と思っていました。

しかしながら、GroqのCarrersを覗いてみたら、いや、ちょっと違うのでは？と思えることが出ていました。

それは、2nd Gen System の CPU は、独自開発のSoCじゃないかと。

ということで、

Let's 妄想

Post Silicon Validation Leader/Engieer

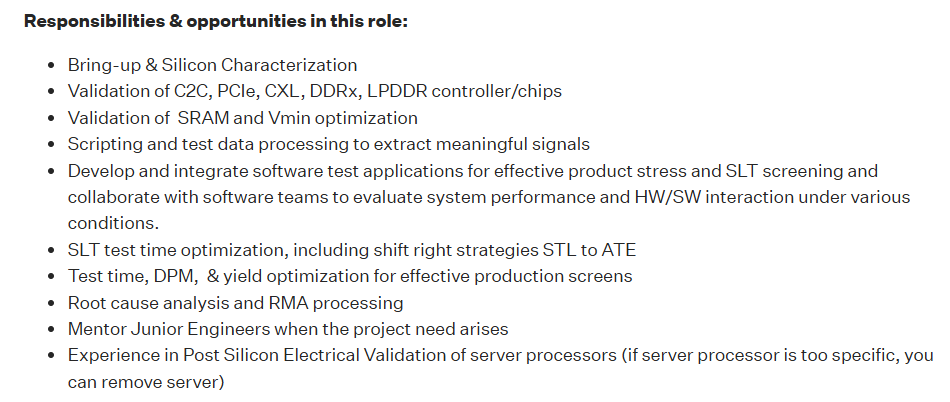

この Post Silicon Validation Leader の中に、下記の内容がありました。

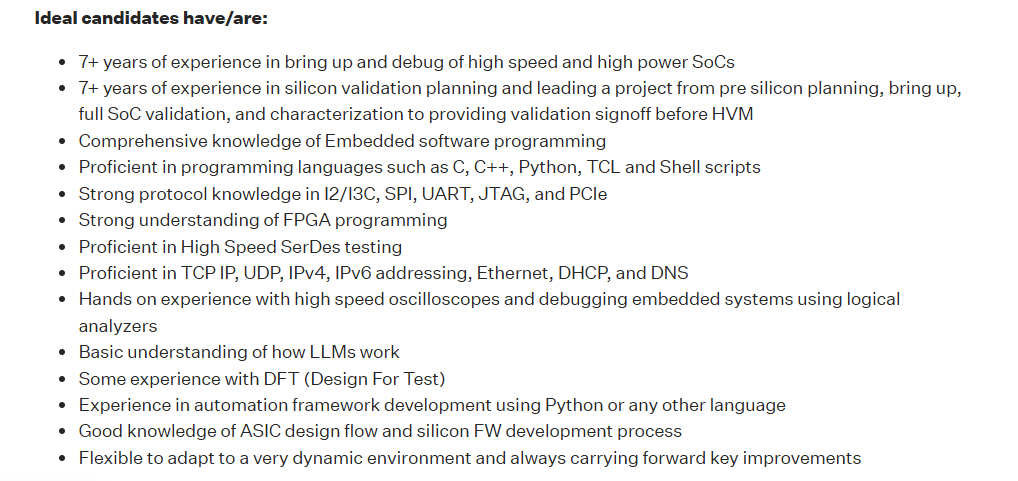

この Post Silicon Validation Engineer の中に、下記の内容がありました。

このことから、CPUを独自に開発しているかもしれません。

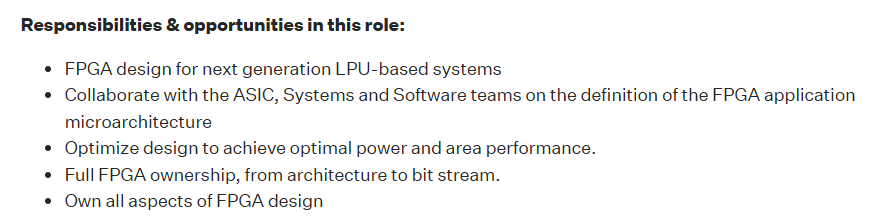

Staff FPGA Design Engineer

FPGAに関しても、ここにあります。

FPGA design for next generation LPU-based systems

とありますので、2nd Gen System のことを言っているのだとおもいます。

おわりに

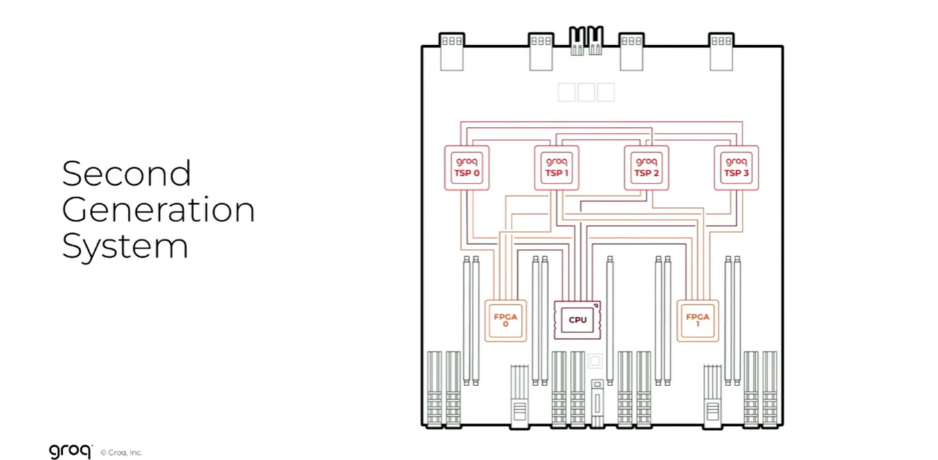

2nd Gen System は、下図のように、

• CPU
• FPGA x 2
• LPU x 4

で、

-GbE x 2 - Chip間 x 8

になっています。現状の GroqNode の半分の数の LPU です。GroqNodeは、4Uですが、2nd Gen System は 1Uだと思います。GroqNode相当になると、1つ必要になりますが、体積は半分になり、1 Rack に搭載できる LPU の数が増やせます。

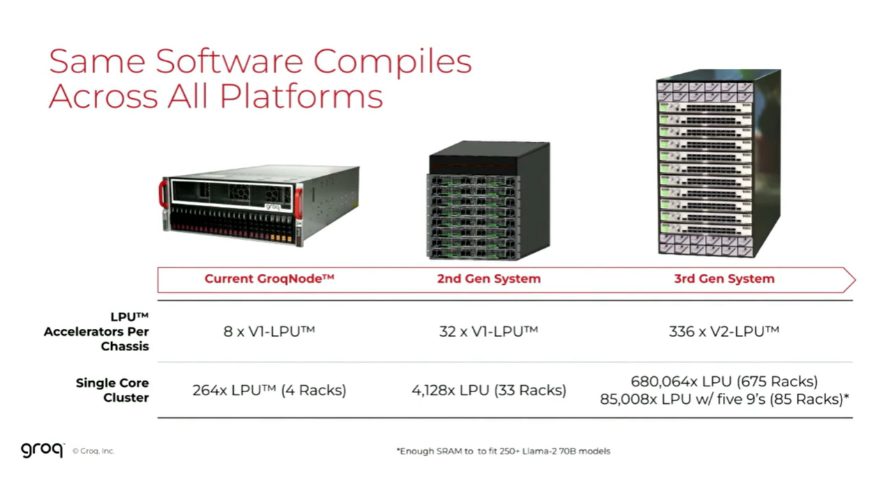

下記のように、2nd Gen System は 1ノードに 32 LPUになり、1 Rack に4台の 2nd Gen System を搭載するようです。なので、1 Rack には 128個の LPUが搭載できます。GroqRackは72個。

CPUですが、ASSPとして市販されているものってあまりないんですよね。だから、自社で開発しちゃった方がいいかもしれません。

自社で開発すれば、

• CPU
• FPGA (内部は自社)
• LPU

と主要な部品は自社開発となるので、調達も楽になると思います。FPGA部分もASIC化できれば、もっと調達がし易くなると思いますが、なんか理由があるのだと思います。

ということで、今回は、このぐらいで

次回も、Let's 妄想
