はじめに

NVIDIA Rubin については、2度、妄想しました

vengineer.hatenablog.com

vengineer.hatenablog.com

Rubin は、

• Compute Die x 2
• I/O Die x 2
• HBM4 x 8

で、Rubin Ultra は、

• Compute Die x 3
• I/O Die x 2
• HBM4 x 12

と妄想しました

GTC2025での発表では、

下記のような内容でした。

Rubin

• 2 Rectile-Size GPU
• 50 FP4
• 288GB HBM4 (36GB x 8)

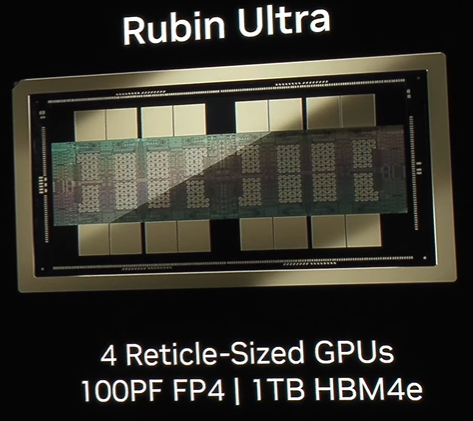

Rubin Ultra

• 4 Rectile-Size GPU
• 100 FP4
• 1TB HBM4e (64GB x 16)

Rubinは、

• Compute Die x 2
• I/O Die x 2
  • Veraとの接続用 1.8 TB/s NVLINK-C2Cの Die x 1
  • NVLINK v6 の Die x 1
• HBM4 x 8

で基本的にはあっていましたが、I/O Die を2種類ということになっています。

Rubin Ultra は、

• Compute Die x 4
• I/O Die x 4
  • Veraとの接続用 1.8 TB/s NVLINK-C2Cの Die x 2
  • NVLINK v7の Die x 2
• HBM4e x 16

と、Compute Die の数が 3 ではなく、4でした。つまり計算性能は2倍になったということですね。

おわりに

Rubin と Rubin Ultra

• Compute Die は、1種類
• I/O Die は、3種類
  • 1.8TB/s NVLINK-C2C
  • NVLINK v6
  • NVLINK v7
• HBM
  • HBM4
  • HBM4e

ということでした。
