NEDOプロジェクト の Tenstorrent CPU チップ

はじめに

TenstorrentのCPUチップ。

vengineer.hatenablog.com

vengineer.hatenablog.com

上記の中では、詳細は分からなかったのですが、

が公開されたので、ちょっと中身を知れたので記録に残します。

CPUチップ

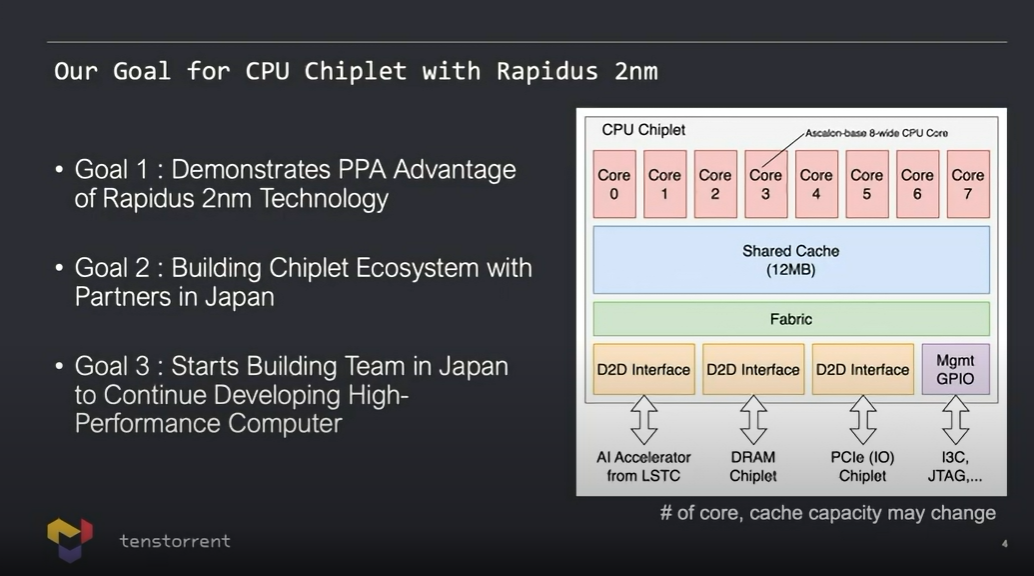

上記のYoutubeの中に下記のスライドがありました。説明のために引用します。

ちなみに、Tenstorrent の採用は下記のようになっているようです。

  • 1 RTL engineer for RISC-V in 2023
  • 1 Arch / RTL + 1 Manager to be hired in 2024

  • CPU x 8 (Ascalon と全く同じ)
  • Shared Cache (12MB)
  • Fabric
  • D2D Interface <=> DRAM Chiplet
  • D2D Interface <=> AI Accelerator from LSTC
  • D2D Interface <=> PCIe (IO) Chiplet
  • Mgmt GPIO (I3C, JTAG)

おわりに

DRAM Chiplet と IO Chiplet は、どこが開発するのでしょうか?

ちょっと気になります。。。。
