はじめに
Intel Meteor Lake の Die shot に関しては、昨年の12月27日のブログに残しました。
今回は、LInte unar Lake の Die shot がXの投稿に流れてきたので、記録に残します。
Lunar Lake の Die shot
下記のXの投稿に、Lunar Lake の Die shot の写真が載っていました。
Intel Lunar Lake
— Kurnal (@Kurnalsalts) 2024年10月2日
Dieshot Layout
Thanks GeenWens Give Chip
Thanks 万扯淡 Decap
Layout By Kurnal
Photo1 Lunar Lake SOC Dieshot（Diesize 8.58x16.27）
Photo2 Lunar Lake Refactor（Diesize 13.10x16.77） pic.twitter.com/shPwXrUlzL
画像が無くなると説明できないので、下記に引用します。
Compute Die です。TSMC N3B のようです。

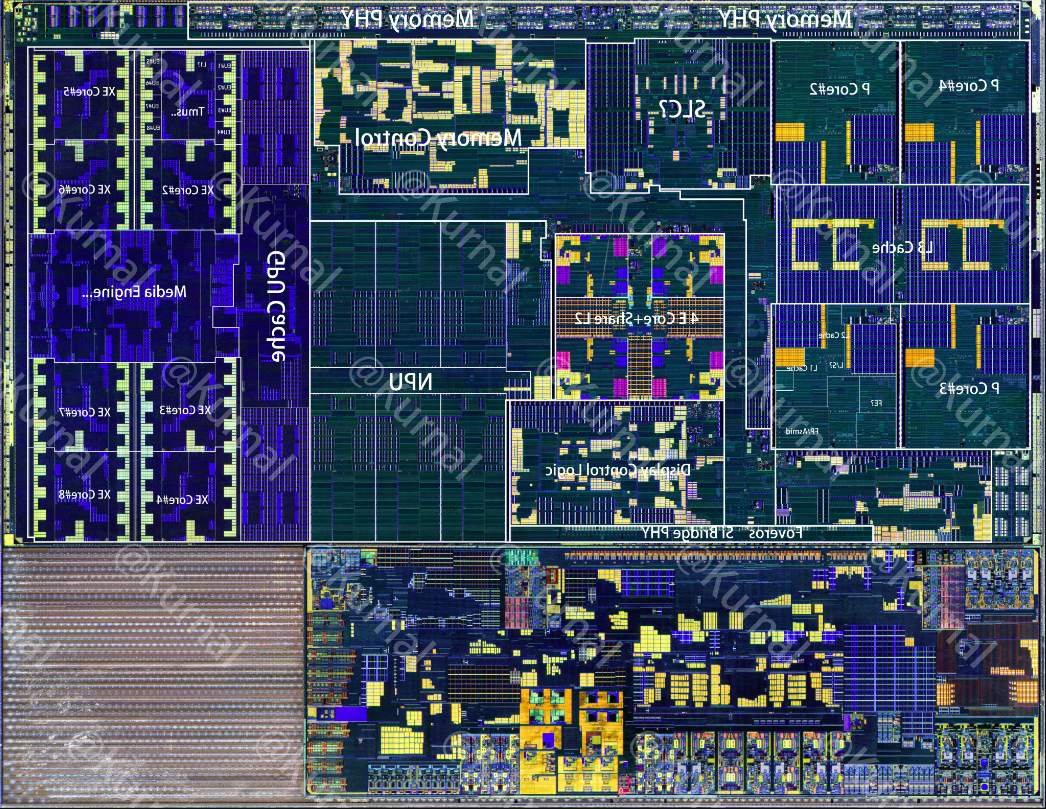

SoC/IO Die と接続した時のものは、下記。こちらも引用します。何故か左右反転しています。
Meteor Lakeの時は、
- Compute Tile: Intel 4 "7nm EUV"
- Graphics Tile: TSMC 5nm
- SOC Tile: TMSC 6nm
- IO Tile: TSMC 6nm
の4 Die 構成でしたが、Lunar Lake では、
- SoC/IO Die : TSMC N6
の2 Die 構成になりました。
Meteor Lake の SoC Die には、Memory Controllerを含んでいたので結構大きいですが、Lunar Lake では Compute Die に Memory Interface、GPU、NPU を入れたので、SoC Die と IO Die を一緒にしたのでは？と妄想しています。
Meteor Lake の SoC Die/IO Die は、TSMC N6、Lunar Lake の SoC/IO Die も TSMC N6 ですね。
おわりに
SoC/IO Die は、TSMC N6 で実装できるので、そのまま、TSMCになるんでしょうね。
Compute Die も TSMC N3B で実装できるのなら、このままいきそうですね。デスクトップ版の Arrow Lake-S の Compute DIe も TSMC N3B のようですね。
