TP-Linkのスイッチングハブ「TL-SG105」をレビュー

　TP-Linkのアンマネージドスイッチングハブ「TL-SG105」のレビューです。

• 概要
• 外観･スペック
• ベンチマーク
  • iPerf3
    • 環境
    • ベンチマーク結果
  • Speedtest
    • 環境
    • ベンチマーク結果
• 価格

概要

　普聯技術有限公司は1996年深圳に設立されました。TP-Linkとして国際展開すると、WLAN機器の世界シェア第1位を獲得するまでに急成長しました。日本では2015年設立のティーピーリンクジャパン株式会社を通して開発･製造･販売活動を行っています。

　「TL-SG105」は約2000円という価格でギガビットイーサネットに対応した5ポートのアンマネージドスイッチです。この製品はファンレスの金属筐体で、永久無償保証を謳っているのが特徴です。データシートはこちらからダウンロードできます。
　現在、「TL-SG105」の後継製品として「LS105G」が準備されています。

外観･スペック

	TL-SG105
サイズ	98x100x25mm (DxWxH、手計測)
最大消費電力	2.43W
転送方式	ストアアンドフォワード
スイッチングキャパシティ	10Gbps
MACアドレステーブル	2K
パケットフォワーディングレート	7.4Mbps
パケットバッファメモリ	1Mb
ジャンボフレーム	16KB
付属品	電源アダプタ(9V)、インストールガイドx2、保証書

　すべてが英語で書かれた青い外箱の上部には、「無償永久保証」の日本語シールが貼られていました。

　付属品は電源アダプタ、2つのインストールガイド、そして保証書です。インストールガイドのうち、最も大きいものは日本語で書かれたところがありました。また、本体底面に貼るための厚めの粘着シールも付きます。

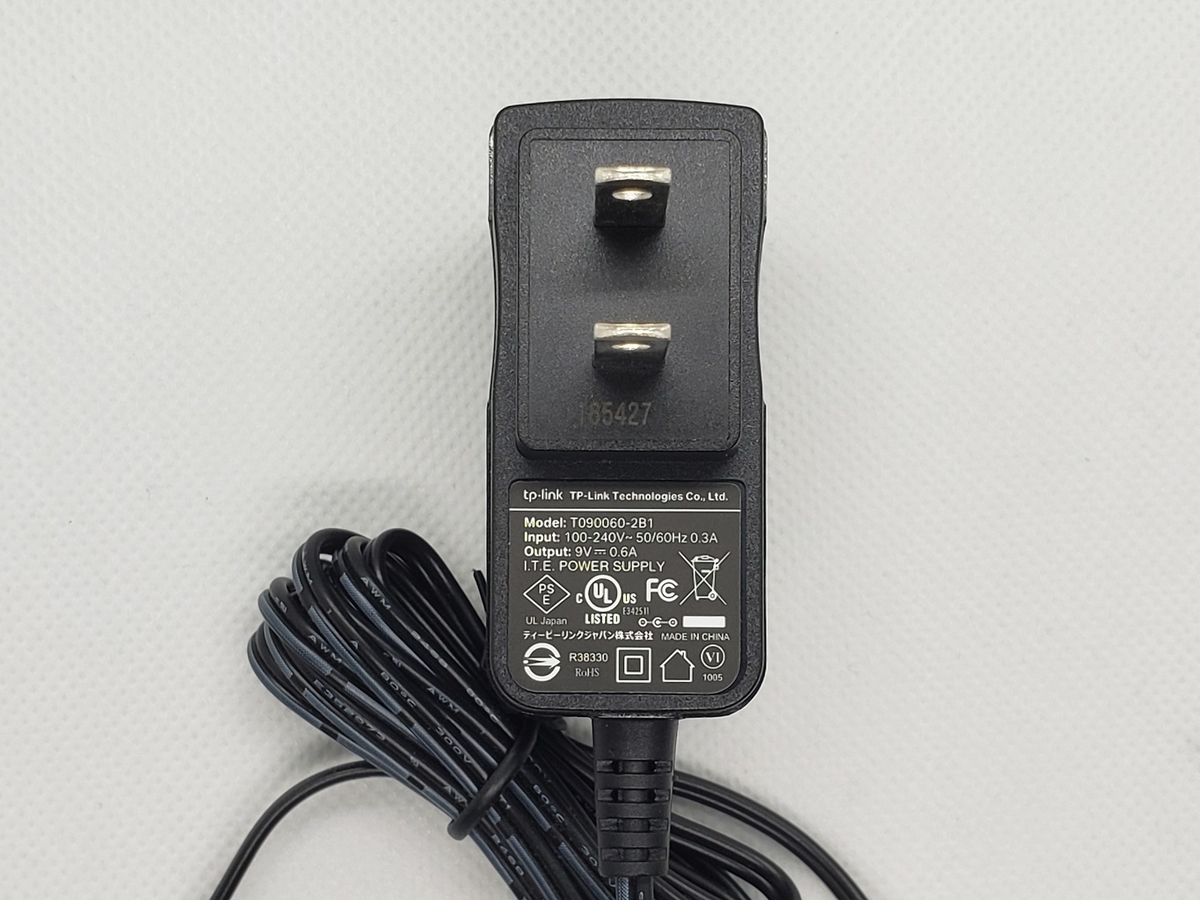

　電源のモデル名は「T090060-2B1」です。9V-0.6Aの出力なので最大消費電力が2.43Wの「TP-SG105」を十分カバーします。PSEマークも規格に則った表記がされています（UL JAPANが検査機関名）。

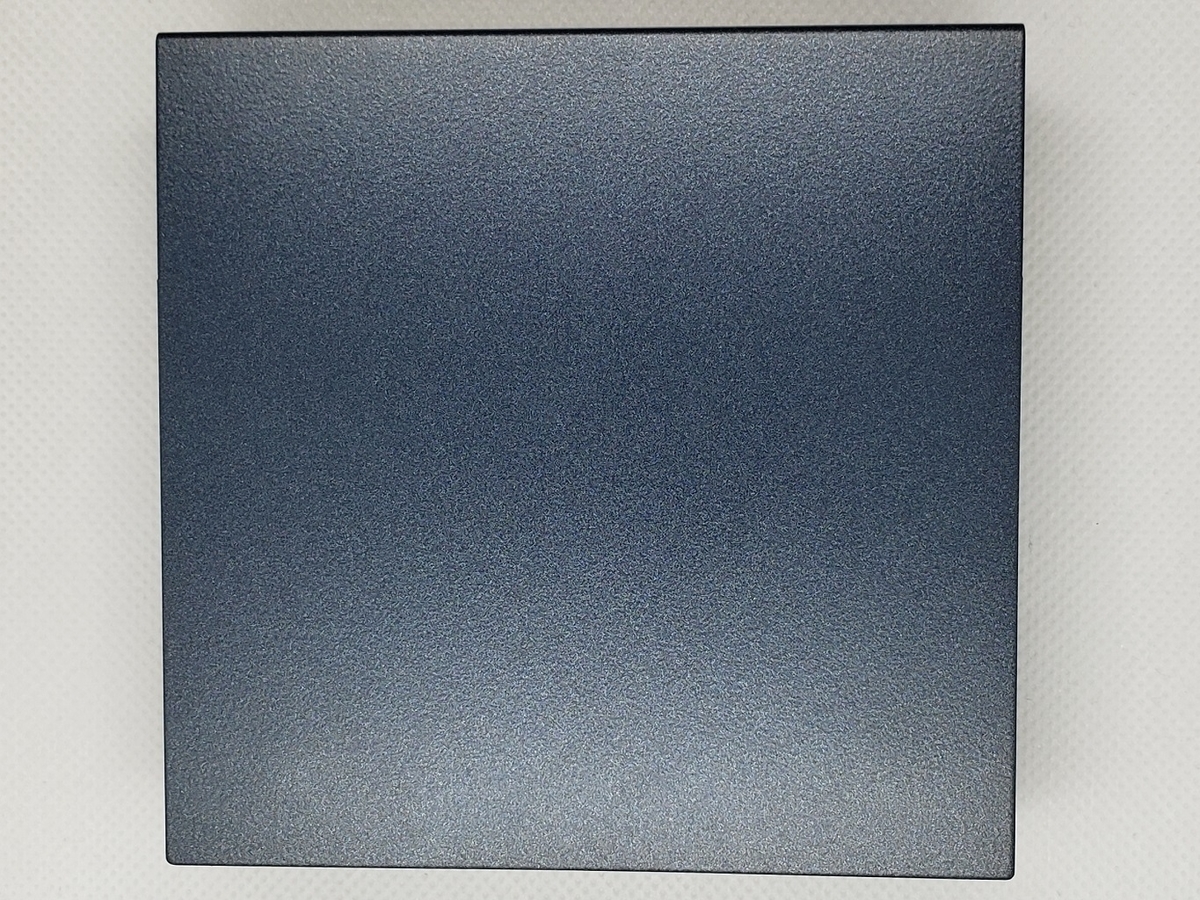

　筐体の天板には何もありません。金属筐体なので放熱性に優れており、手で触れても熱さをほとんど感じません。

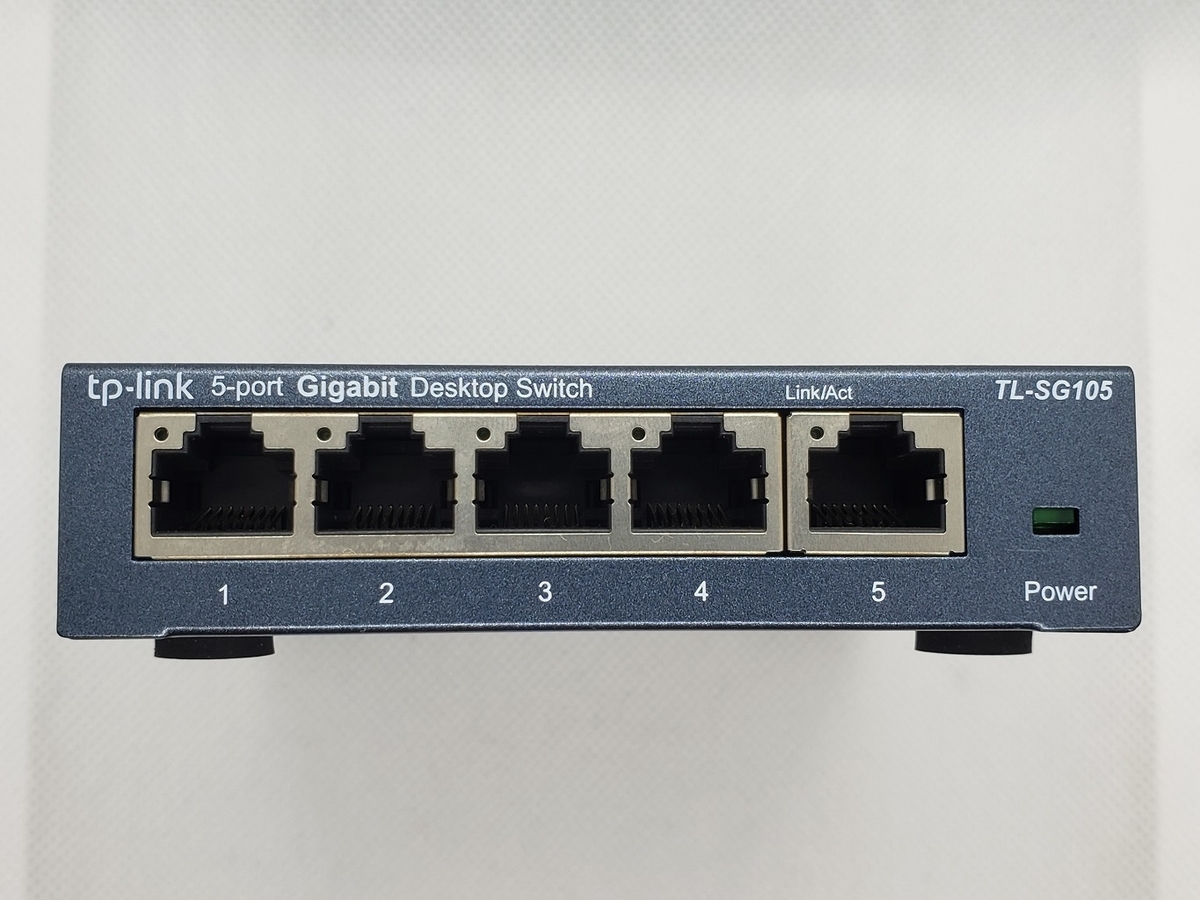

　前面にはRJ-45ポートが5つあります。上り専用ポートはなく、どのポートに挿しても自動で認識されます。また、自動MDI/MDIX機能が搭載されているため、クロスオーバーケーブルは不要です。

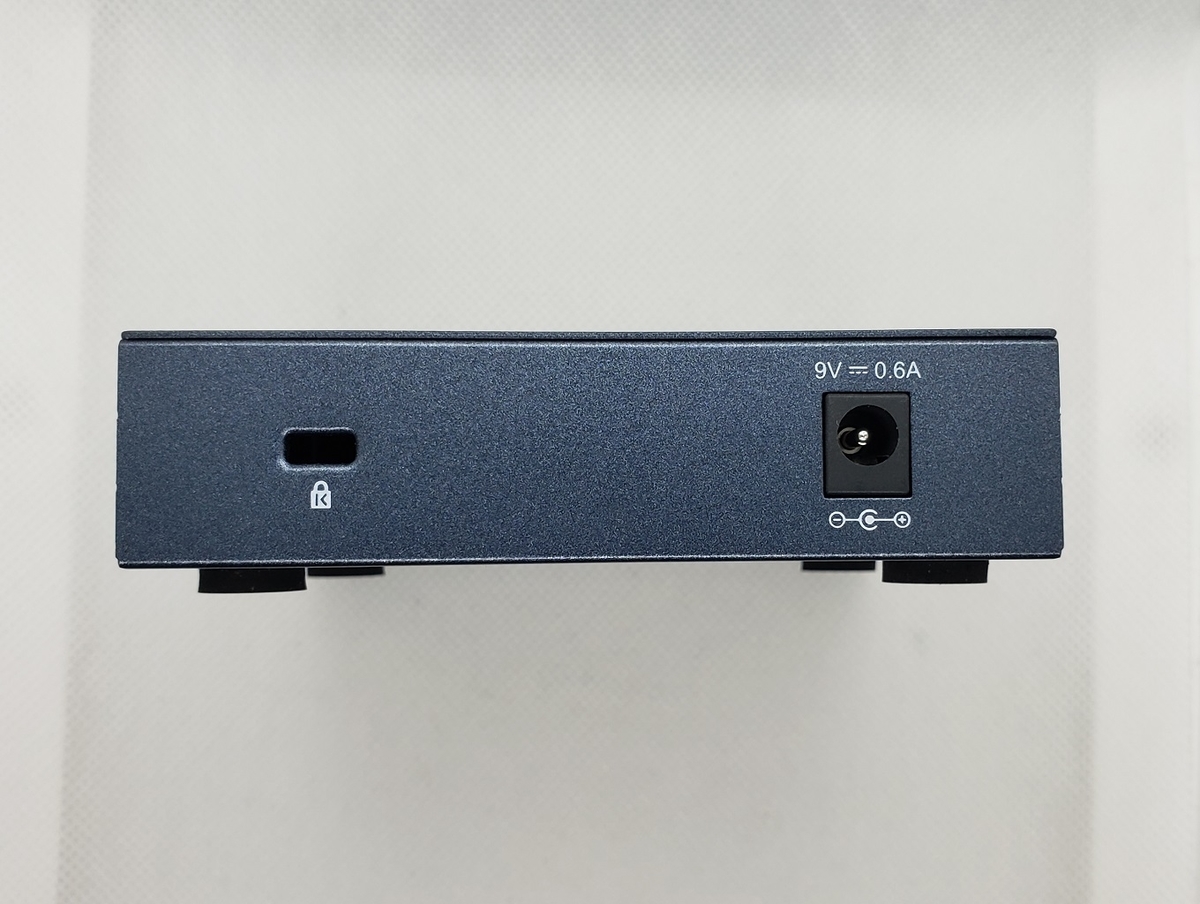

　背面には右から電源、セキュリティポートがあります。

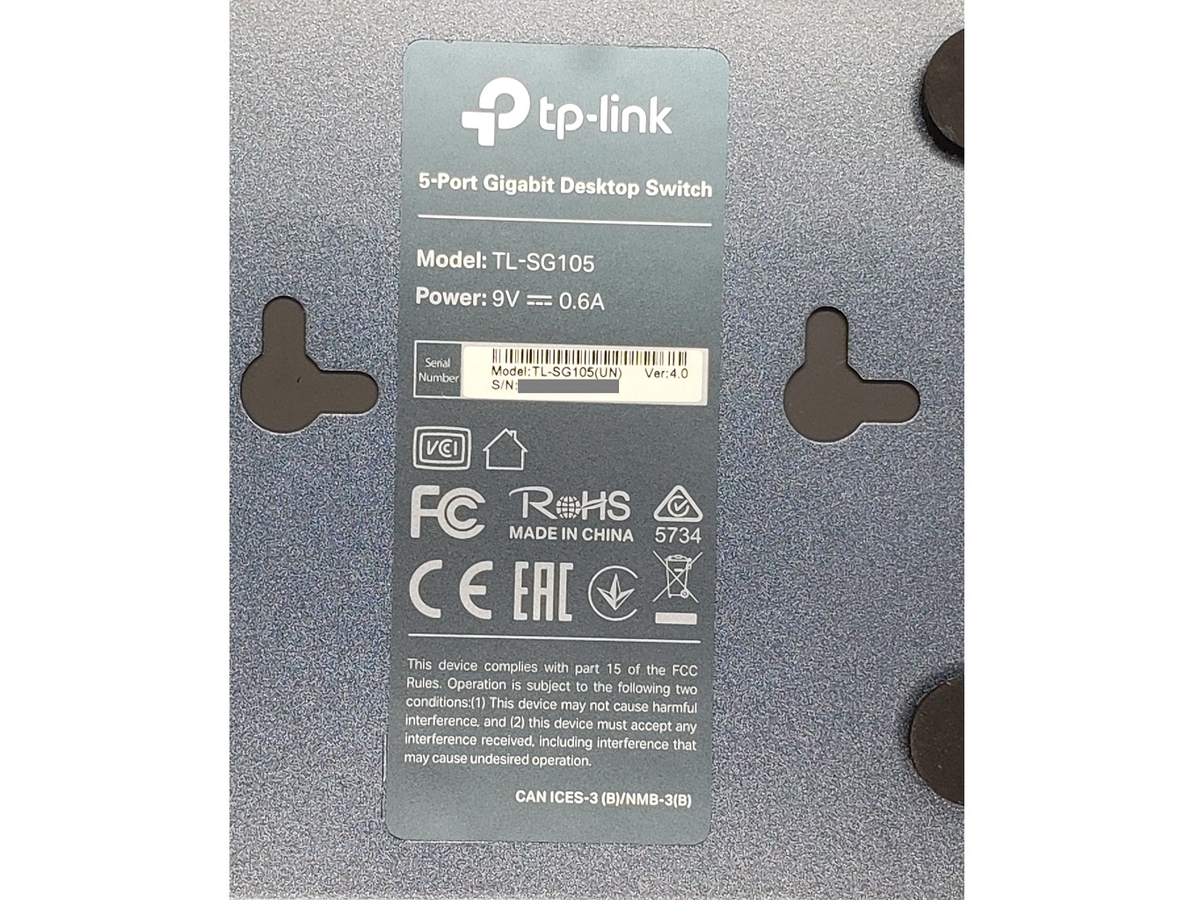

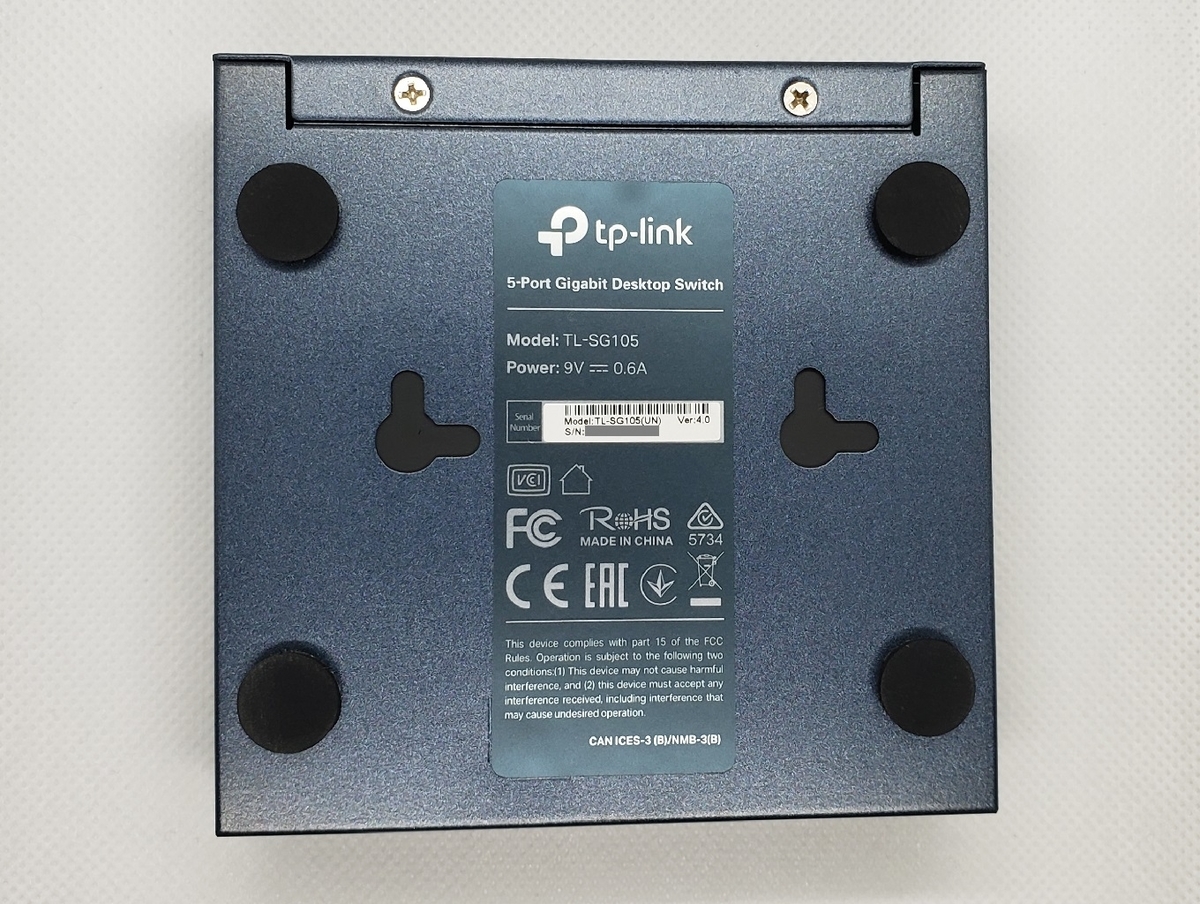

　底面にはモデル名、シリアルナンバー、そしてVCCI(日本)、FCC(北米)、RoHS、CE(EU)、EAC(EEU)、WEEE（EU）などのマークが記載されています。

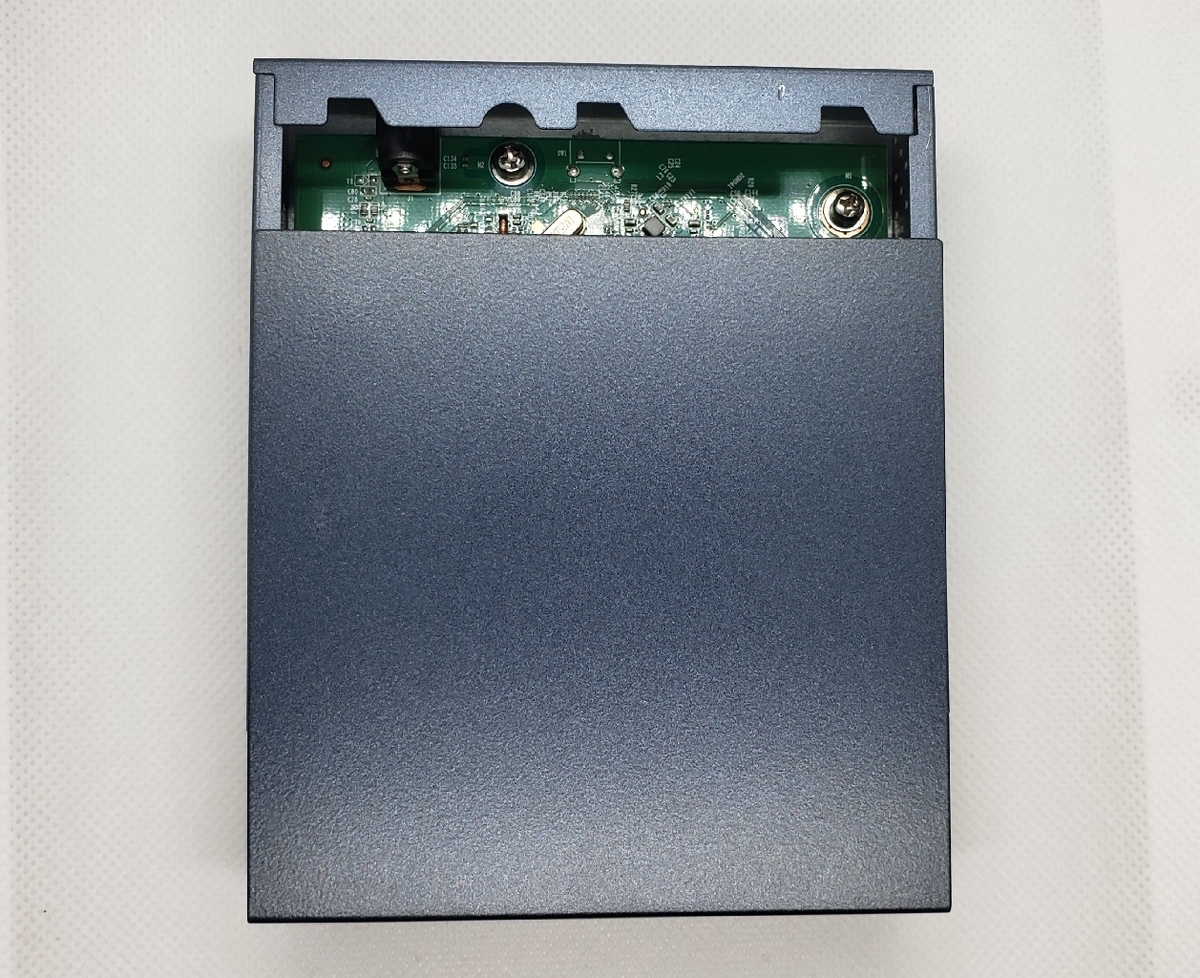

　底面のプラスネジ2つを外すと、天板と前面シャーシを手前に引き出すことができ内部にアクセスすることができます。分解行為は保証対象外となるので真似しないでください。

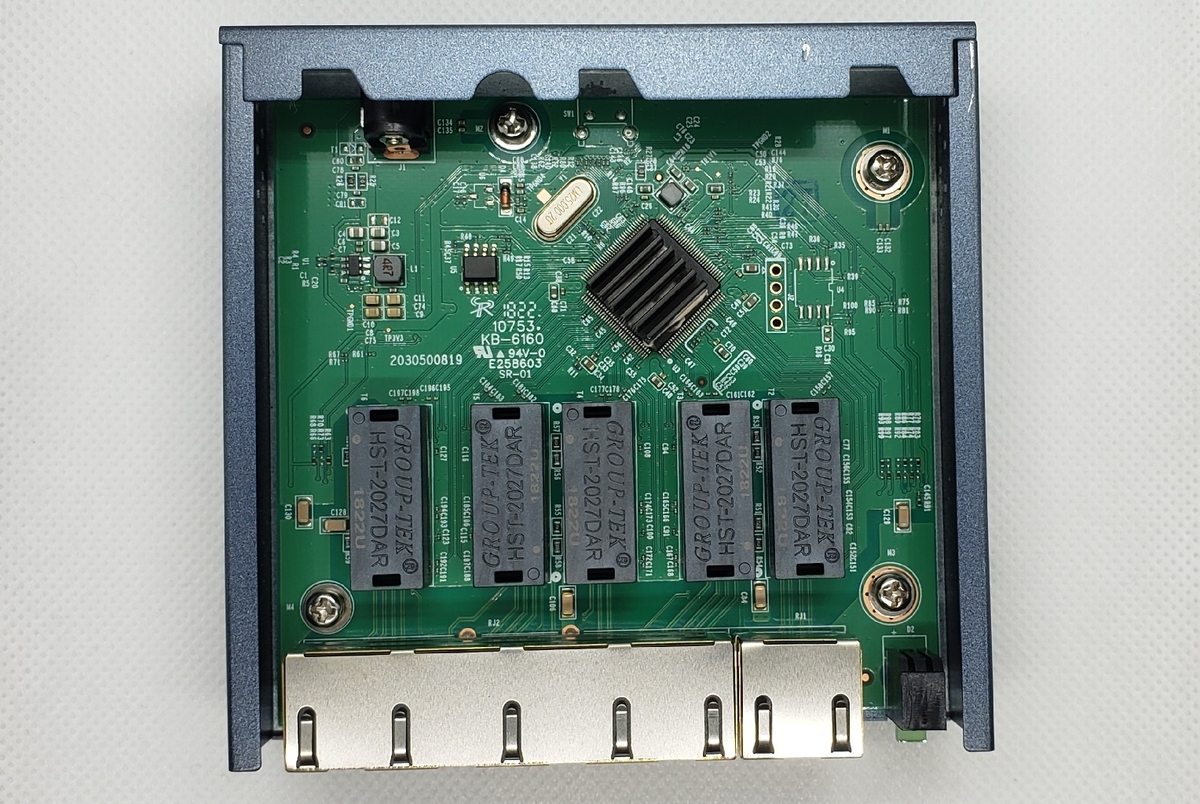

　メインICはヒートシンクにより確認できませんでした。ポート側にはNot-PoE製品用の联泰兴「HST-2027DAR」が確認できました。この「TL-SG105」と法人向けの「TL-SG105E」は異なる基板を使用しています¹。法人向けの「TL-SG105E」には液体コンデンサが搭載されていましたが、「TL-SG105」には搭載されていませんでした。高画質な写真はこちら

　ネジ4つを外すと筐体から基板を取り外すことができます。基板裏側にはコンポーネントは確認できませんでした。

ベンチマーク

iPerf3

環境

Client : Let's Note CF-SZ6 (Windows 10 Pro) 192.168.1.64
Server : ThinkPad E595 (Windows 10 Home) 192.168.1.12

ベンチマーク結果

• 100Mbps環境

Client

Connecting to host 192.168.1.12, port 5201
[  4] local 192.168.1.64 port 41063 connected to 192.168.1.12 port 5201
[ ID]   Interval         Transfer     Bandwidth
[  4]   0.00-1.00   sec  8.25 MBytes  68.9 Mbits/sec
[  4]   1.00-2.01   sec  11.4 MBytes  94.9 Mbits/sec
[  4]   2.01-3.01   sec  11.2 MBytes  94.8 Mbits/sec
[  4]   3.01-4.00   sec  11.2 MBytes  94.7 Mbits/sec
[  4]   4.00-5.01   sec  11.4 MBytes  94.9 Mbits/sec
[  4]   5.01-6.00   sec  11.2 MBytes  94.9 Mbits/sec
[  4]   6.00-7.01   sec  11.4 MBytes  94.7 Mbits/sec
[  4]   7.01-8.00   sec  11.2 MBytes  94.8 Mbits/sec
[  4]   8.00-9.01   sec  11.4 MBytes  94.9 Mbits/sec
[  4]   9.01-10.00  sec  7.88 MBytes  66.6 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID]   Interval          Transfer    Bandwidth
[  4]   0.00-10.00  sec   107 MBytes  89.4 Mbits/sec     sender
[  4]   0.00-10.00  sec   107 MBytes  89.3 Mbits/sec     receiver

Server

Accepted connection from 192.168.1.64, port 41062
[  5] local 192.168.1.12 port 5201 connected to 192.168.1.64 port 41063
[ ID]   Interval         Transfer     Bandwidth
[  5]   0.00-1.00   sec  7.56 MBytes  63.4 Mbits/sec
[  5]   1.00-2.00   sec  11.3 MBytes  94.9 Mbits/sec
[  5]   2.00-3.00   sec  11.3 MBytes  94.8 Mbits/sec
[  5]   3.00-4.00   sec  11.2 MBytes  94.2 Mbits/sec
[  5]   4.00-5.00   sec  11.4 MBytes  95.3 Mbits/sec
[  5]   5.00-6.00   sec  11.3 MBytes  94.9 Mbits/sec
[  5]   6.00-7.00   sec  11.3 MBytes  94.8 Mbits/sec
[  5]   7.00-8.00   sec  11.3 MBytes  94.7 Mbits/sec
[  5]   8.00-9.00   sec  11.3 MBytes  94.9 Mbits/sec
[  5]   9.00-10.00  sec  8.08 MBytes  67.7 Mbits/sec
[  5]  10.00-10.04  sec  465 KBytes  93.4 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID]   Interval         Transfer    Bandwidth
[  5]   0.00-10.04  sec  0.00 Bytes  0.00 bits/sec     sender
[  5]   0.00-10.04  sec  107 MBytes  89.0 Mbits/sec    receiver

　

• 1Gbps環境

Client

Connecting to host 192.168.1.12, port 5201
[  4] local 192.168.1.64 port 41108 connected to 192.168.1.12 port 5201
[ ID]   Interval          Transfer     Bandwidth
[  4]   0.00-1.00   sec   112 MBytes   943 Mbits/sec
[  4]   1.00-2.00   sec   112 MBytes   941 Mbits/sec
[  4]   2.00-3.00   sec   112 MBytes   941 Mbits/sec
[  4]   3.00-4.00   sec   112 MBytes   940 Mbits/sec
[  4]   4.00-5.00   sec   112 MBytes   942 Mbits/sec
[  4]   5.00-6.00   sec   112 MBytes   940 Mbits/sec
[  4]   6.00-7.00   sec   112 MBytes   942 Mbits/sec
[  4]   7.00-8.00   sec   112 MBytes   941 Mbits/sec
[  4]   8.00-9.01   sec   112 MBytes   931 Mbits/sec
[  4]   9.01-10.00  sec   107 MBytes   901 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID]   Interval         Transfer      Bandwidth
[  4]   0.00-10.00  sec  1.09 GBytes   936 Mbits/sec     sender
[  4]   0.00-10.00  sec  1.09 GBytes   936 Mbits/sec     receiver

Server

Accepted connection from 192.168.1.64, port 41107
[  5] local 192.168.1.12 port 5201 connected to 192.168.1.64 port 41108
[ ID] Interval           Transfer     Bandwidth
[  5]   0.00-1.00   sec   108 MBytes   906 Mbits/sec
[  5]   1.00-2.00   sec   112 MBytes   941 Mbits/sec
[  5]   2.00-3.00   sec   112 MBytes   942 Mbits/sec
[  5]   3.00-4.00   sec   112 MBytes   941 Mbits/sec
[  5]   4.00-5.00   sec   112 MBytes   942 Mbits/sec
[  5]   5.00-6.00   sec   112 MBytes   942 Mbits/sec
[  5]   6.00-7.00   sec   112 MBytes   941 Mbits/sec
[  5]   7.00-8.00   sec   112 MBytes   941 Mbits/sec
[  5]   8.00-9.00   sec   112 MBytes   940 Mbits/sec
[  5]   9.00-10.00  sec   106 MBytes   892 Mbits/sec
[  5]  10.00-10.04  sec  4.28 MBytes   913 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer      Bandwidth
[  5]   0.00-10.04  sec  0.00 Bytes    0.00 bits/sec     sender
[  5]   0.00-10.04  sec  1.09 GBytes   933 Mbits/sec     receiver

Speedtest

　実際にインターネットでスピードテストを実行した。時間によってスピードは変わるので参考程度に。www.speedtest.net

環境

• プロバイダ: So-net NURO光
• ケーブル : Cat. 6a
• Ethenet : Intel I219-LM (チーム化:なし)

ベンチマーク結果

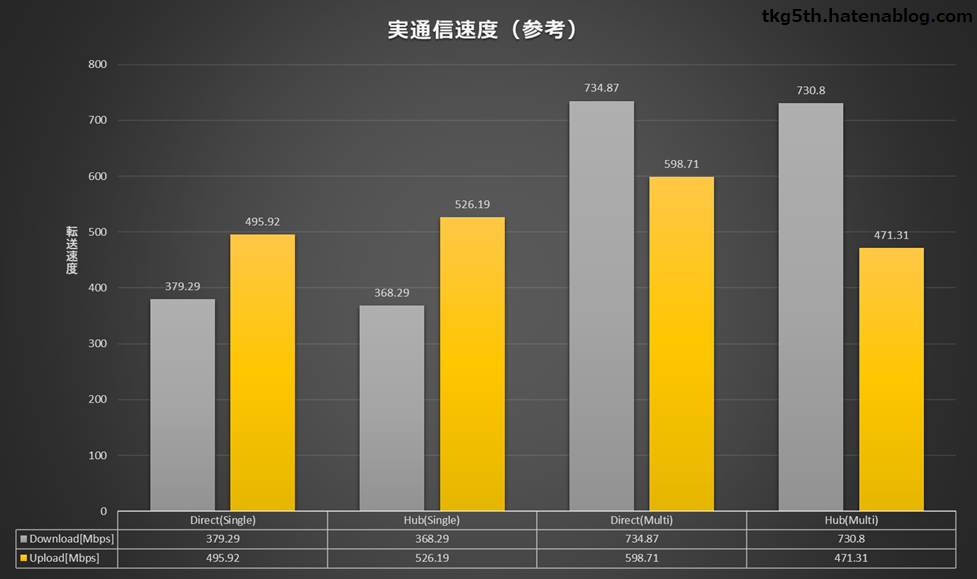

　ハブを介することによる極端な回線速度の低下は見られなかった。全てPing値は4ms、計測ランキングも上位1%圏内であった。

価格

　現在「TL-SG105」はAmazon.co.jpにて約2000円で販売されています。8ポート搭載の「TL-SG108」も3000円と非常に安価です。

---
