Debianの仮想マシン作るのに、いちいちUSBメモリのBootableディスクを用意するのも・・な

インストールをPXEブートで行う。

起動する順序はこんな感じ。

マシンがPXEブートする
マシンはDHCP でPXE要求する
DHCP でIP割り当ててTFTPdにアクセス
pxelinux.0/cfg を入手して起動を始める
インストーラーを起動する

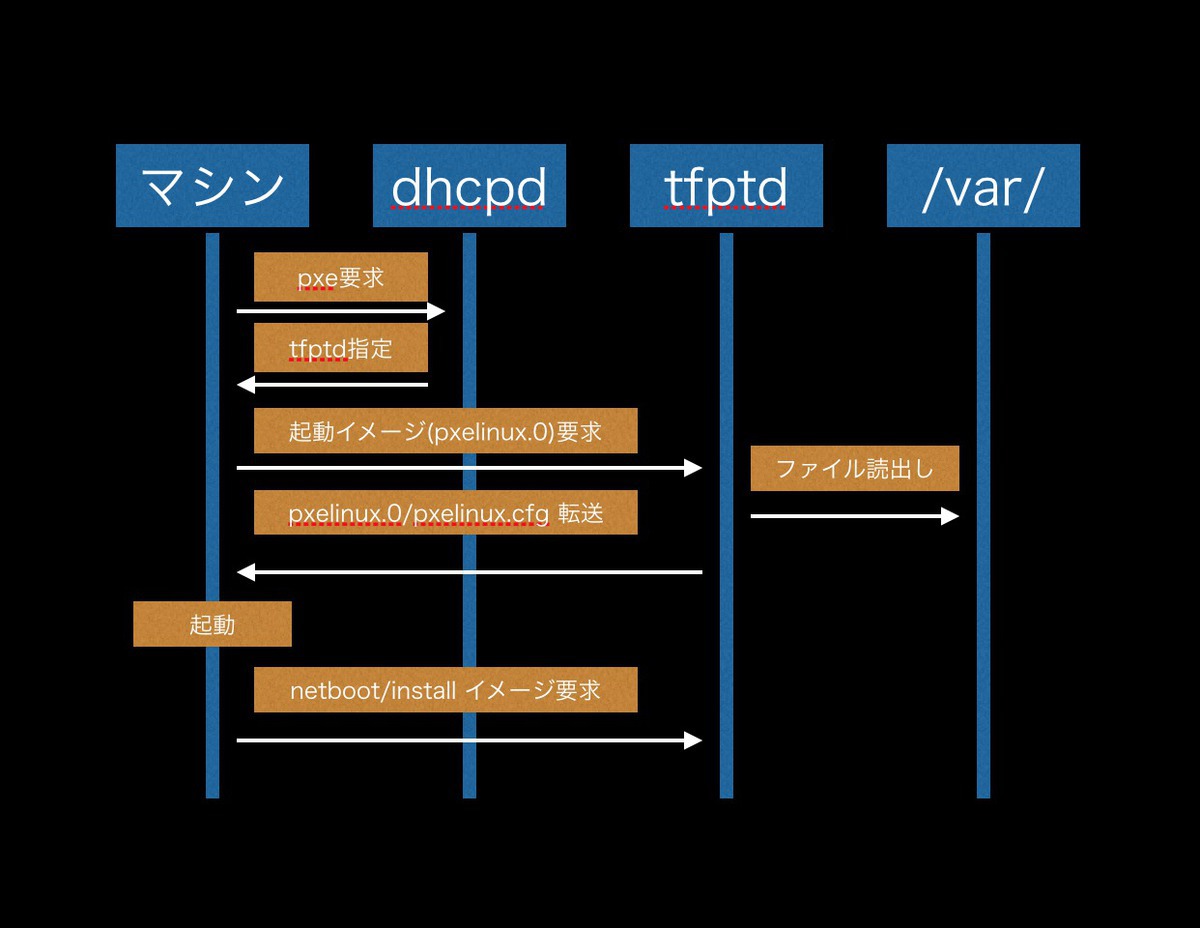

図にするとこんな感じ。

pxe2

実際に設定する。

今回使用したのは、以下のとおり

dhcpd - dd-wrt を使う
tftpd - ローカルのdebian
インストールイメージ - debian のnetbootイメージ

dhcpd の設定。

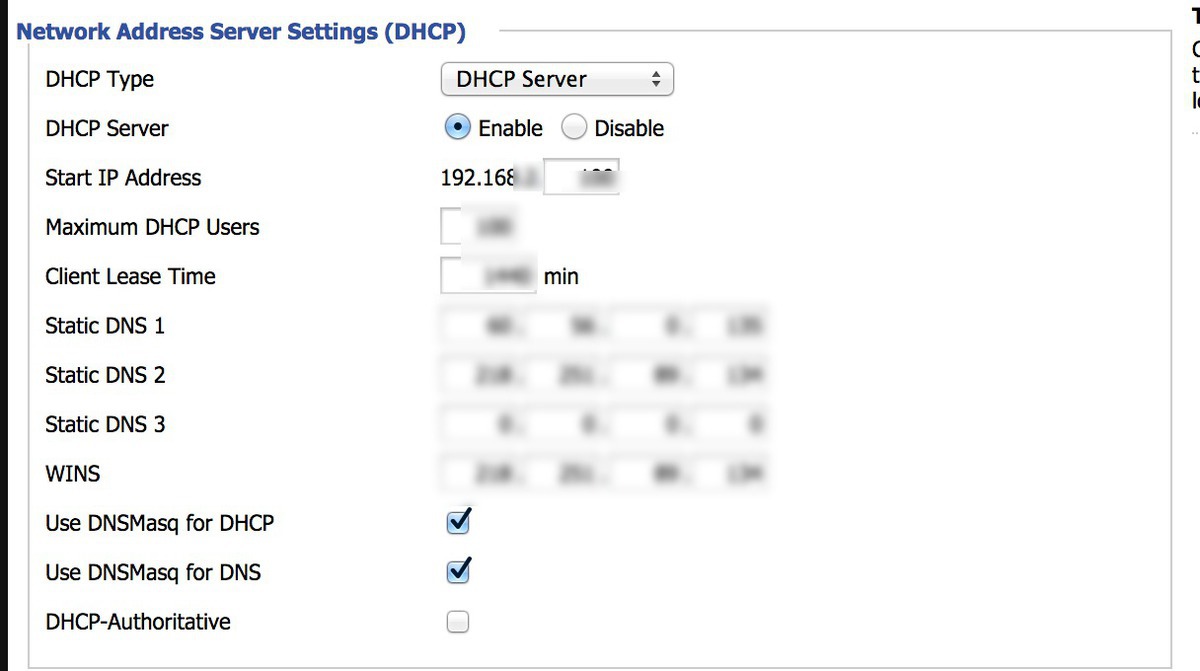

コレは簡単 PXE - DD-WRT Wiki を参考にして

pxe3

Use DNSMasq for DHCP にチェック
Use DNSMasq for DNS にチェック

Services-> DNSMasq -> Additional DNSMasq Options に次を追加

dhcp-boot=pxelinux.0,atom,192.168.20.110

pxelinux.0 はイメージ名
atom はtftpd ホスト名
192.168.20.110 はtftpdのIPアドレス

DHCP で使えるオプションは OpenWRT/ dd-wrt の場合は、dnsmasq に定義されていて。次のコマンドで確認できる。

$ dnsmasq --help dhcp

実際に実行すると、以下のように、様々なオプションが見て取れる。 dhcp-optionsでDNSMasqへ与えた設定は、66 tftp-server や 67 bootfile-nameとしてクライアントに通知される

$ dnsmasq --help dhcp
Known DHCP options:
  1 netmask
  2 time-offset
  3 router
  6 dns-server
(...)
 16 swap-server
 17 root-path
 18 extension-path
 19 ip-forward-enable
(...)
 26 mtu
(...)
 40 nis-domain
 41 nis-server
 42 ntp-server
 66 tftp-server
 67 bootfile-name
 69 smtp-server
 70 pop3-server
 71 nntp-server

119 domain-search

tftpd の設定

今回使用したのは、debian squeeze の atftpd

tfptd のインストール

sudo aptitude install atftpd

tftpd の設定

/etc/rlinetd.d/tftp_udp

# This file was automatically generated by inetd2rlinetd

# Generated from: tftp      dgram   udp4    wait    nobody /usr/sbin/tcpd /usr/sbin/in.tftpd --tftpd-timeout 300 --retry-timeout 5 --mcast-port 1758 --mcast-addr 239.239.239.0-255 --mcast-ttl 1 --maxthread 100 --verbose=5 /srv/tftp
service "tftp_udp" {
    enabled yes;
    protocol udp;
    family ipv4;
    port "tftp";
    user "nobody";
    exec "/usr/sbin/in.tftpd --tftpd-timeout 300 --retry-timeout 5 --mcast-port 1758 --mcast-addr 239.239.239.0-255 --mcast-ttl 1 --maxthread 100 --verbose=5 /var/tftpd";
    server "/usr/sbin/tcpd";
    wait yes;
}

この exec のところをで、tftpd が使うディレクリを指定する

sudo mkdir -p /var/tftpd
sudo chmod g+rwx /var/tfptd
cd /var/tftpd/

設定できたらinet.dを再起動

sudo service rlinetd restart

今使ってるsqueezeは inetd に rlinetdが使われていた。

あとは、Mac のクライアントから、tftpd をチェックする

takuya@mac_osx:~/Desktop$ tftp 192.168.xxx.xxx
tftp> put a.jpg
Sent 14448 bytes in 0.1 seconds
tftp> get a.jpg
Received 14448 bytes in 0.1 seconds
tftp>

ファイルが正しくput/get できたら、tftpdの準備完了

debian のpxeboot イメージの準備

今回は squeeze の pxeboot イメージを用意した

rikenのサーバーからdebian を取得する、ターゲットはここ。

ftp://ftp.riken.jp/14/debian/debian/dists/squeeze/main/installer-i386/current/images/netboot/

tftpd のフォルダに入って

cd /var/tftpd/
wget ftp://ftp.riken.jp/14/debian/debian/dists/squeeze/main/installer-i386/current/images/netboot/netboot.tar.gz
tar zxvf  netboot.tar.gz

展開するとこんな感じ。

takuya@debian01:/var/tftpd$ tree  -L 1
.
├── a.jpg
├── debian-installer
├── netboot.tar.gz
├── pxelinux.0 -> debian-installer/i386/pxelinux.0
├── pxelinux.cfg -> debian-installer/i386/pxelinux.cfg
└── version.info

このファイルが設定通りに問題なくtfptd経由で読み出せるか、mac からチェック

takuya@mac_osx:~/Desktop$ tftp 192.168.2.9
tftp> get pxelinux.0
Received 27202 bytes in 0.1 seconds
tftp>

準備完了。

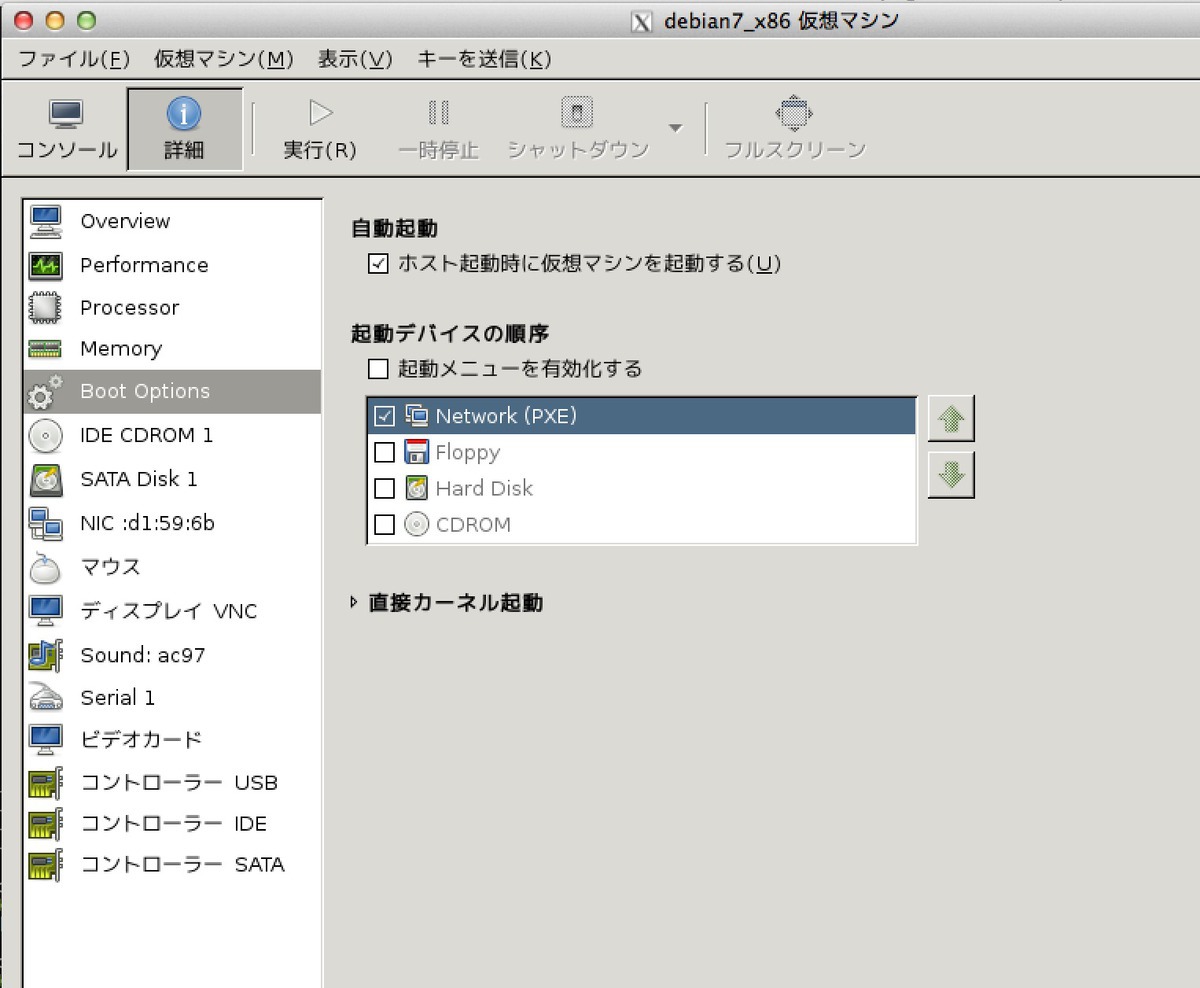

あとは仮想マシンで実験。マシンをPXEブートで起動するように設定して

pxe4

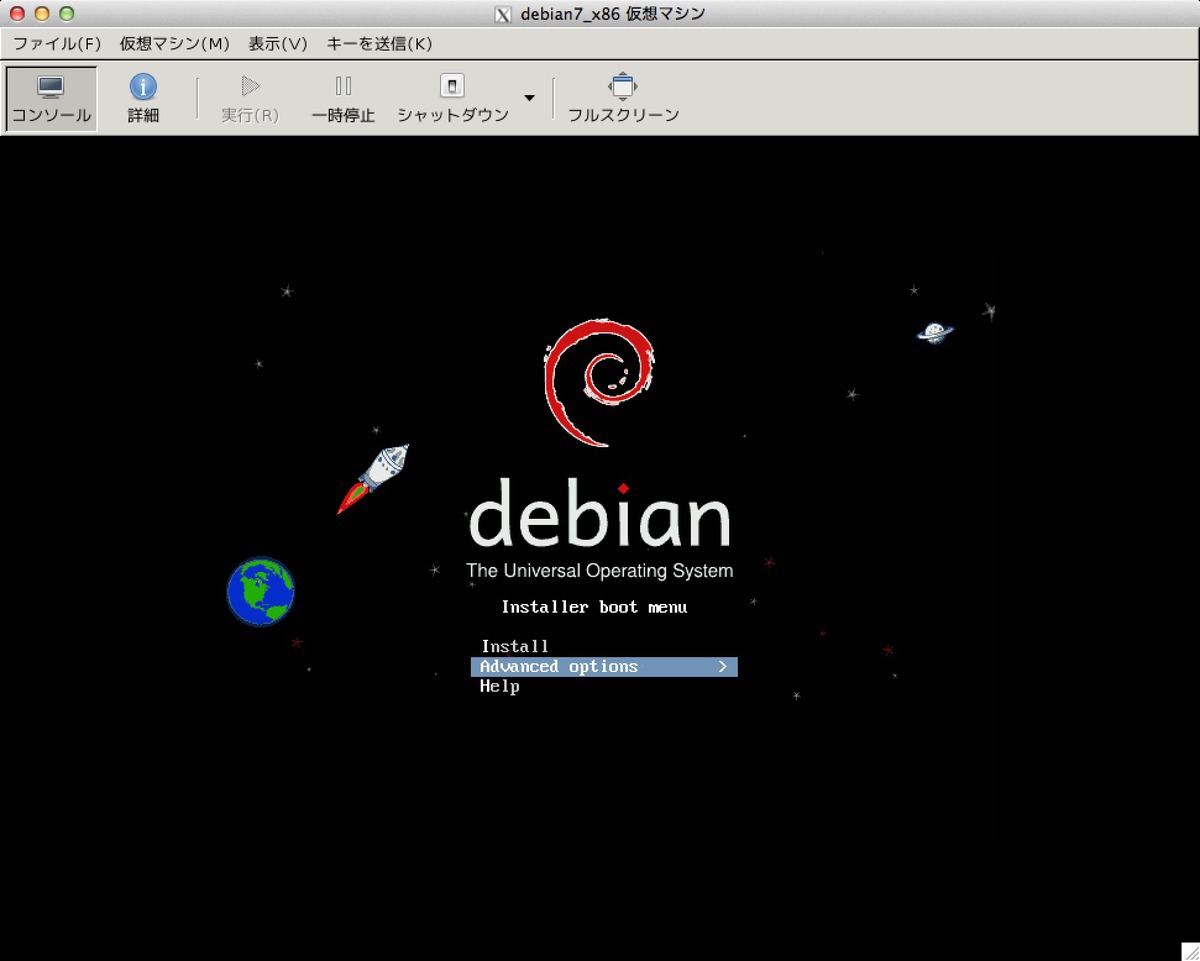

起動する。

pxe1

やったね、PXEで起動したよ！

これでインストールが楽ちんですね。

USBブートディスクを作らずに済みそうです。

liveCD とかも起動したい。

installler だけじゃ、物足りなくなる。だったらLiveCDもシンクライアントで起動したくなるよね。

LiveCDもパパっと選べたら楽しくなりそう。我が家にはPCが山ほどあるのでちょっとした実験にOSを入れなおすのは手間なんですよね。

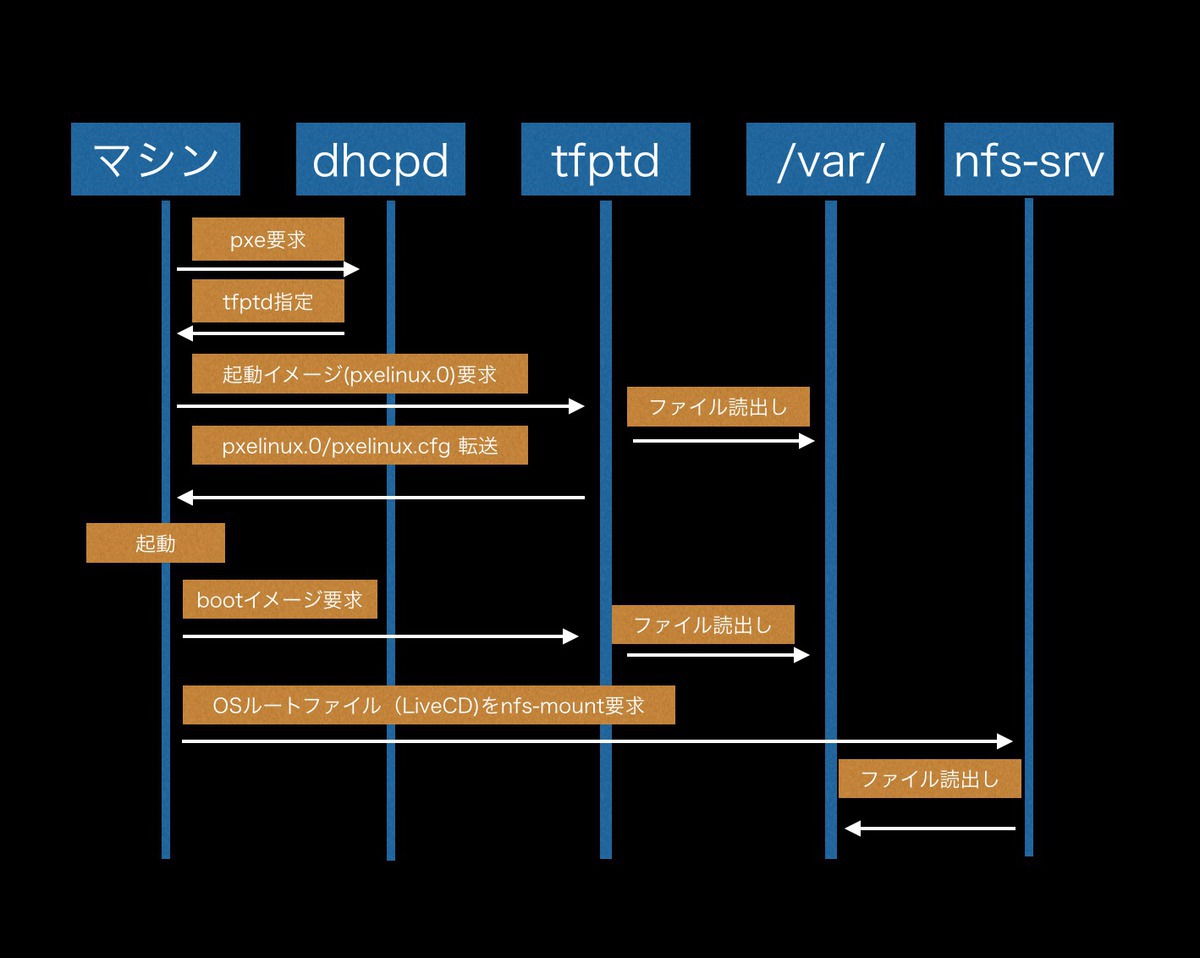

LiveCD を動かすのも、ほとんど同じ

pxe7

LiveCDを動かすのもnetboot install を動かすのも大差ない。

LiveCDやOSをディスクレスで起動するなら、ディスクをネットワーク上に用意する必要がある。今回はtftpd上のLiveCDを、そのままをNFS-server に共有してNFSをマウントしてファイルシステムを使う。

tftpd と nfs-server がそれぞれが/var/tfpd/debian-live/ディレクトリを共有しているように設定した。

基本要素の準備

takuya@atom:/var/tftpd$ tree -L 2 .
.
├── debian-live
├── pxelinux.0
└── pxelinux.cfg
    ├── debian-live.cfg
    └── default -> debian-live.

pxelinux.0 これは、debian のPXEブートイメージを
pxelinux.cfg は mkdir で作成
pxelinux.cfg/default は今回作成する。
debian-live/ はここにDebianのLiveCDの中身を置く

準備するもの

nfs-kernel-server
debian live cd のイメージ

nfs サーバーは、PXEブート後にLiveCDの中身にアクセスにNFSを使ったNFSブートをするので、必要

debian live cd はその中身を丸コピーして利用する

Live CD の準備

Gnome Desktop のLive CD をDebian Liveのプロジェクトからもらってくる。

wget http://cdimage.debian.org/debian-cd/current-live/i386/iso-hybrid/debian-live-7.6.0-i386-gnome-desktop.iso

ディスクの中身を取り出す。

マウントして、cp (rsync)で取り出す

sudo mount debian-live-7.6.0-i386-gnome-desktop.iso /mnt
rsync -av --progress --partial /mnt/ /var/tftpd/debian-live
chmod -R u+rw  /var/tftpd/debian-live

Live CDの中身を確認する

takuya@atom:/var/tftpd/debian-live$ tree -L 2 .
.
(略
├── isolinux
│   ├── advanced.cfg
│   ├── boot.cat
│   ├── hdt.c32
│   ├── install.cfg
│   ├── isolinux.bin
│   ├── isolinux.cfg
│   ├── live.cfg
│   ├── menu.cfg
│   ├── splash.png
│   ├── stdmenu.cfg
│   └── vesamenu.c32
├── live
│   ├── filesystem.packages
│   ├── filesystem.packages-remove
│   ├── filesystem.squashfs
│   ├── initrd1.img
│   ├── initrd2.img
│   ├── memtest
│   ├── vmlinuz1
│   └── vmlinuz2
(略）
11 directories, 30 files

今回使うのは、PXEブート後に、起動するLinux カーネル isolinux/ とライブCDの本体 live/の２つ

LiveCD のブート手順を確認する

takuya@atom:/var/tftpd/debian-live$ cat isolinux/live.cfg
label live-486
    menu label ^Live (486)
    menu default
    linux /live/vmlinuz1
    initrd /live/initrd1.img
    append boot=live config quiet splash
(略)

いくつかあるけれど、ブートメニューに関しては後で考えるので、まずはdefault の起動設定を確認しておく

debian のLive CD は

/live/vmlinuz1
/live/initrd1.img

の２つを使うことがわかる。

pxe boot の起動設定を作る

ここまで、確認したディレクトリをtftpd から見えるPathで作っておく。

pxelinux.cfg/default

default live
label live
    linux /debian-live/live/vmlinuz1
    initrd /debian-live/live/initrd1.img
        append # 次で作る

/var/tftpdのルートを確認

takuya@atom:/var/tftpd$ tree  -L 1 .
.
├── debian-installer
├── debian-live
├── netboot.tar.gz
├── pxelinux.0
└── pxelinux.cfg

ここが tftpd のroot になるので、 /debian-live/live/vmlinuz1, /debian-live/live/initrd1.imgで大丈夫だとわかる。

nfs の準備

ファイルシステムはNFS でマウントさせる必要があるので。nfs を準備する

NFSのエクスポートは次のとおりに編集できる

sudo vim /etc/exports

/etc/exports の中身追加して、nfs 経由で debian-live ディレクトリにアクセス可能にする。

/var/tftpd/debian-live         *(ro,insecure,no_root_squash,async,no_subtree_check)

設定を反映させる

sudo service nfs-kernel-server reload

NFS の設定反映を確認する

sudo mount -t nfs 192.168.20.19:/var/tftpd/debian-live /mnt
ls /mnt/live
sudo umount /mnt

これでNFSの準備が整った。

NFS の設定を起動設定　pxelinux.cfg/default　に追記する

pxelinux.cfg/default

default live
label live
    linux /debian-live/live/vmlinuz1
    initrd /debian-live/live/initrd1.img
    append boot=live config netboot=nfs nfsroot=192.168.20.19:/var/tftpd/debian-live quiet splash

これで準備完了
