玄関のリクシル トステム
簡易タッチノータッチ電気錠を交換しました。
（左勝手 フォラード）
～～～～～～～～～～～～～～～～～～
ちなみに故障したときの状況のブログ
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
～～～～～～～～～～～～～～～～～～
注文していた電動サムターンが
届いたので、上下共に
電動サムターンを交換（取替）
我が家は左勝手なので電動サムターンの
型式は「ZDCY858BL」
さあ、やっとこさ
簡易タッチノータッチ電気錠の修理です。
ちなみにのまだ動く上側の電動サムターンは
念の為、予備で保管しておきます。
修理を自分で行う場合は自己責任です。
まあ、自己責任上等です・・・。
・私は施錠状態で取替しました。
（解錠で取替した方が良いかも）
・上下の状態が違うと、
警報音が鳴りますが
状態を合わせるか
無視してください。
・上側 電動サムターン取替
まずは取外し

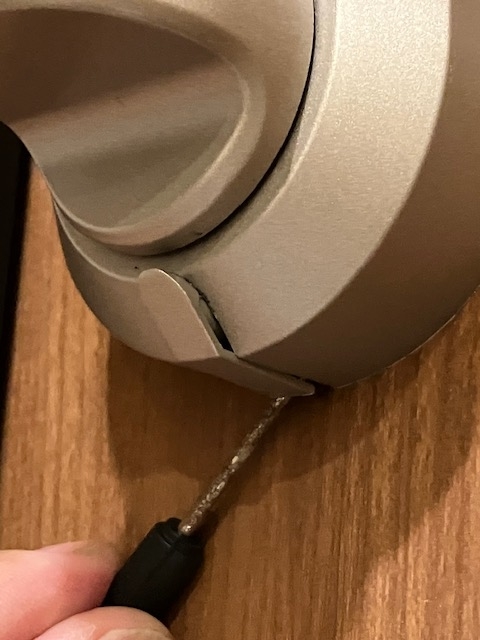

①電動サムターンの上下にある
ネジカバーを
マイナスの細密ドライバー等で
手前方向にスライドさせて外す。
②プラスドライバーで
上下２本の固定ネジを外す。
③配線に気をつけながら、
手前に引出し引っくり返す。
④上下配線２つを外す。
・上側配線コネクタは、抜け防止を
つまみをながら真っ直ぐ抜く
・下側配線は差込んでるだけなので、
真っ直ぐ引抜く
上側新品取付（取外しの反対）
⑤新しい電動サムターンに
先ほど外した配線２つを接続する。
・上側の配線コネクタは、
真っ直ぐ差し込み、
軽く抜き方向に力をいれて
抜けない事を確認しました。
・下側の配線は差真っ直ぐ差込むだけ。
⑥配線を奥に入れながら、
電動サムターンを施錠状態で
もとの位置に取付
⑦上下２本のネジを閉める。
⑧ネジカバーを押し込んで
取付したら上側は交換（取替）完了。
・下側 電動サムターン取替
まずは取外し

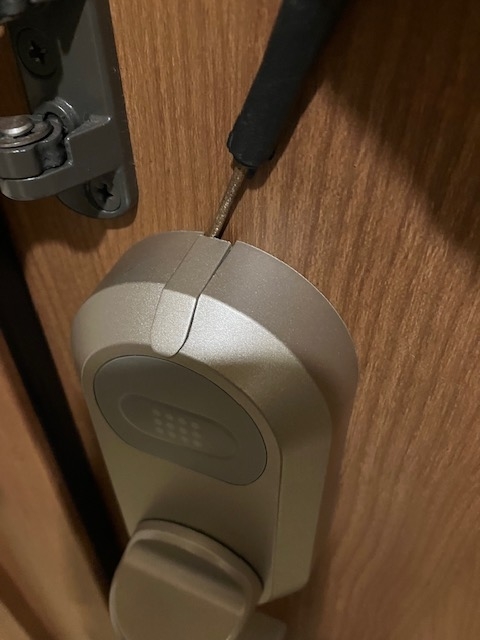

①電動サムターンの
左右にあるネジカバーを
マイナス細密ドライバー等で
手前方向にスライドして外す。
②プラスドライバーで
左右２本の固定ネジを外す
③配線に気をつけながら、
手前に引出し引っくり返す。
④配線１つを外す。
・配線コネクタは、抜け防止を
つまみをながら真っ直ぐ抜く
下側新品取付 （取外しの反対です）
⑤新しい電動サムターンに
配線１つを接続する。
・配線コネクタは、真っ直ぐ差し込む
軽く抜き方向に力をいれて
抜けない事を確認した。
⑥配線を奥に入れながら、
電動サムターンを施錠状態で、
もとの位置に取付
⑦左右２本のネジを閉める。
⑧ネジカバーを押し込んで
取付したら下側は交換（取替）完了です。
・動作試験
①リモコンで施錠、解錠の動作確認
②インターフォンから施錠、解錠動作確認
ここまでやれば、
いつもと同じように使用できると思います。
ご覧いただき
ありがとうございました＾０＾
わたし、失敗して成長します。
左勝手用
右勝手用
右勝手、左勝手とは
外側からドア見て、開閉する扉の吊元（丁番）が
右にあれば右勝手（左側が開く）
左にあれば左勝手（右側が開く）
＜リモコン電池交換＞
電動サムターンのリモコン用ボタン電池は、
「ＣＲ２０３２」
ホームセンターでは
￥３００くらいで売っていますが、
我が家では、
ダイソーで購入して交換しています。
左側：新 、 右側：古
