UE5 から UV Editor というプラグインが追加され、エディタ上で UV を編集できるようになりました。
※ まだ実験的機能（Experimental）となっています。

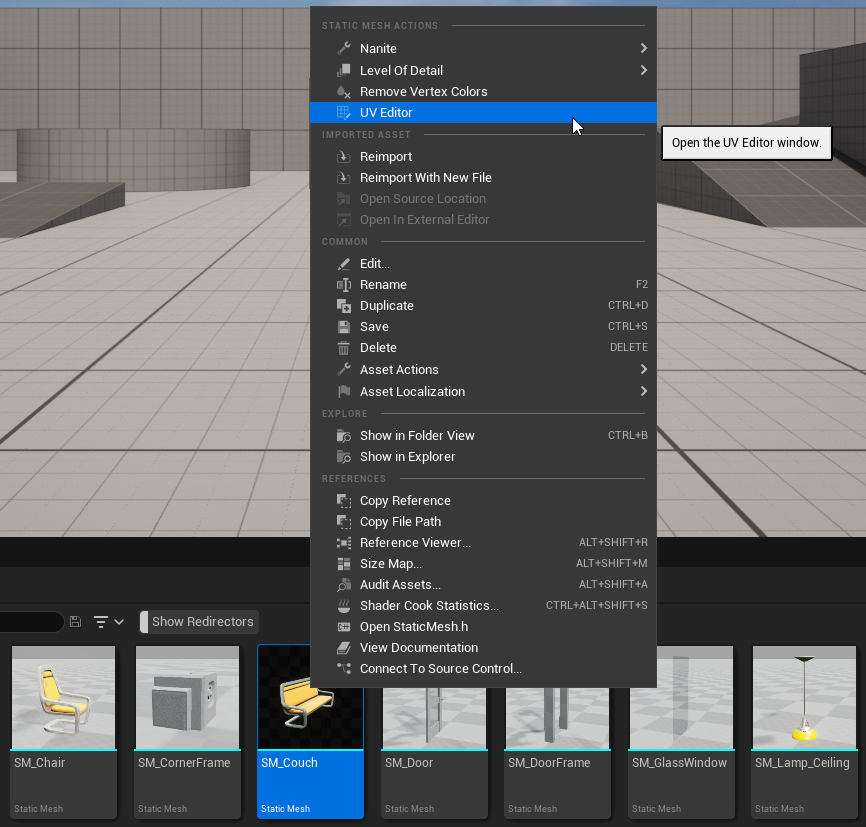

プラグインを有効にして、コンテンツブラウザから Static Mesh か Skeletal Mesh アセットを右クリックし、UV Editor を選択します。
専用のウィンドウが開いて UV を編集することができます。

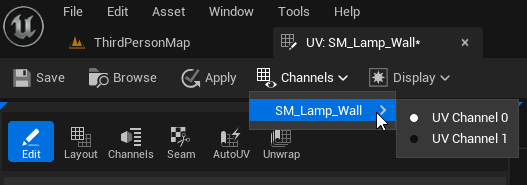

UV Channel の選択
Channels から編集するチャンネルを切り替えられます。

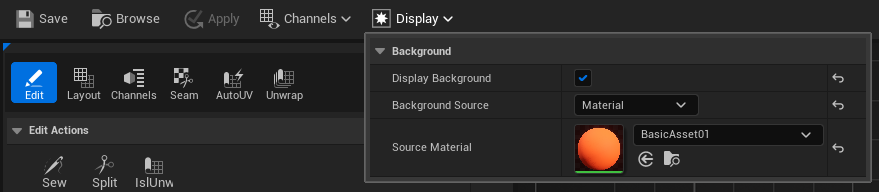

見た目の変更
Dispaly からチェッカーボードの表示や任意のマテリアルを適用することができます。

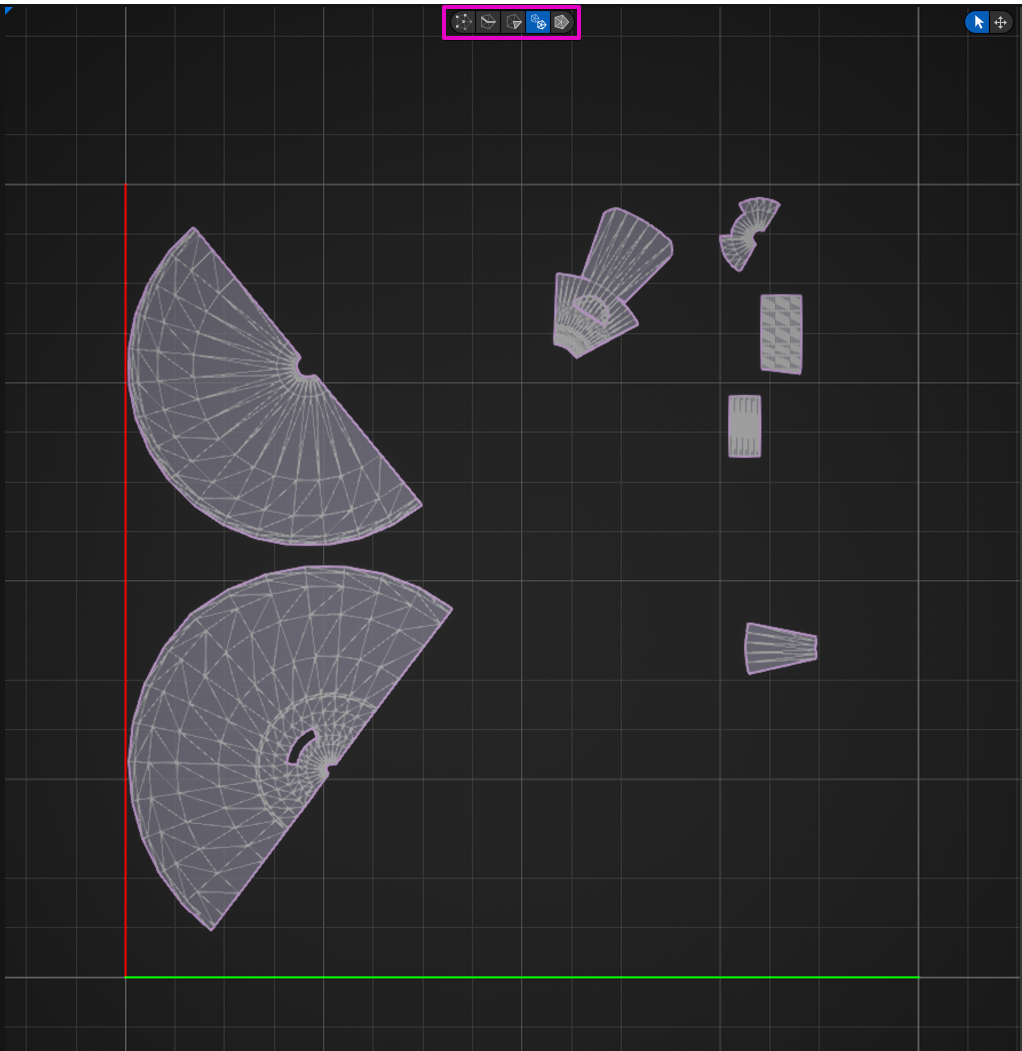

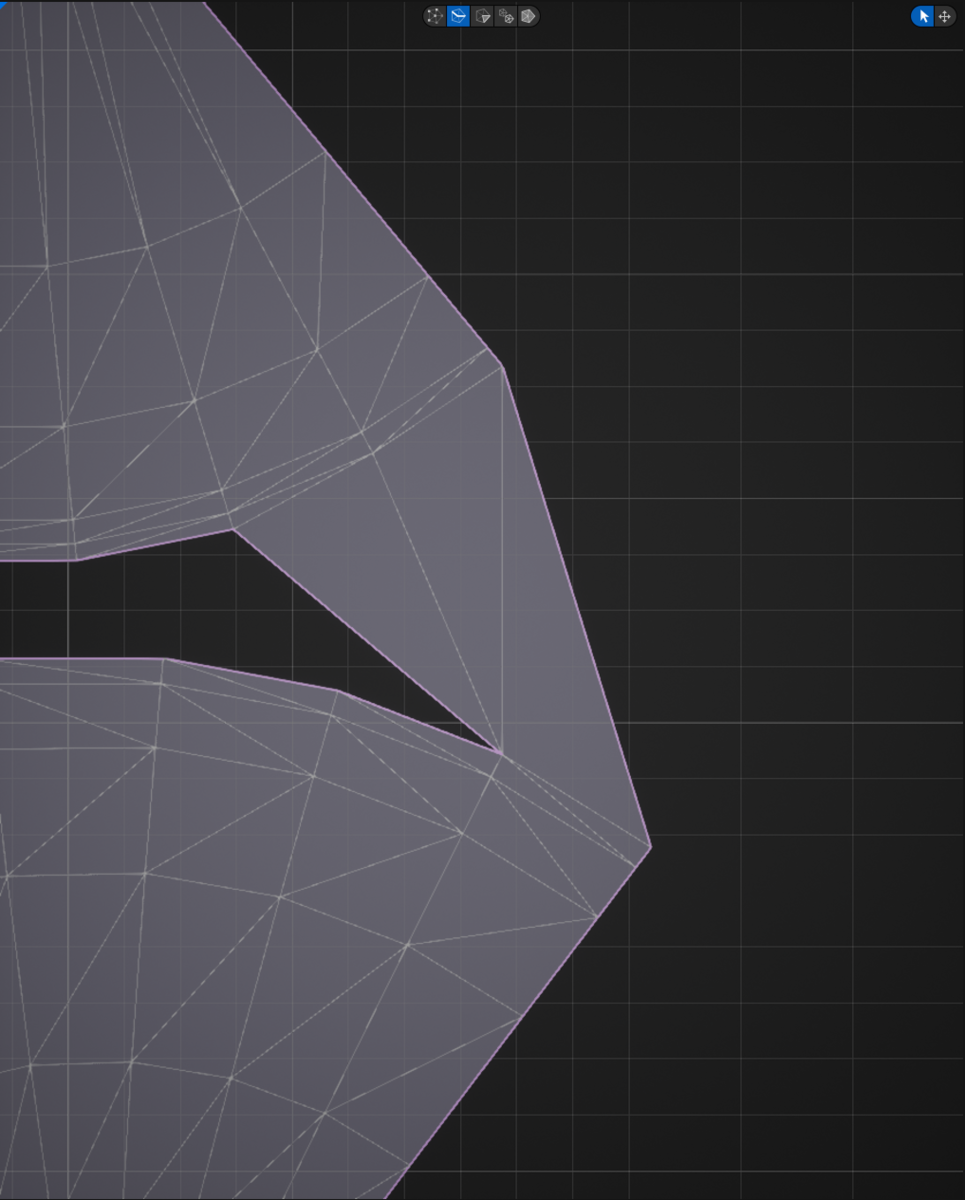

選択モードの変更
2D Viewport 上部から選択する単位（モード）を変更できます。
・頂点
・エッジ
・面
・UVアイランド
・メッシュ
UV の編集
UV タブから編集できます。
・Edit
| 機能名 | 概要 |
|---|---|

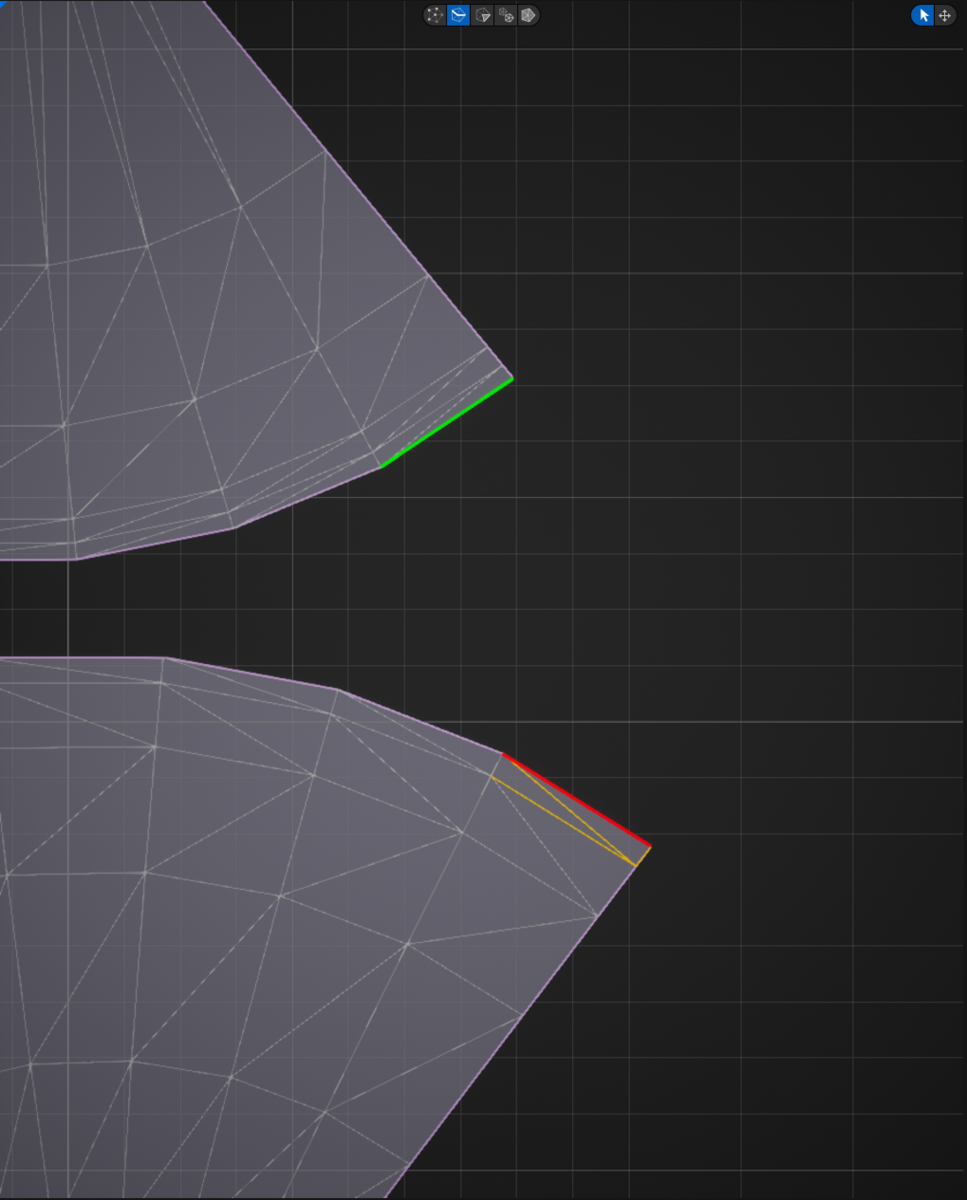

| Sew | エッジの結合。  |

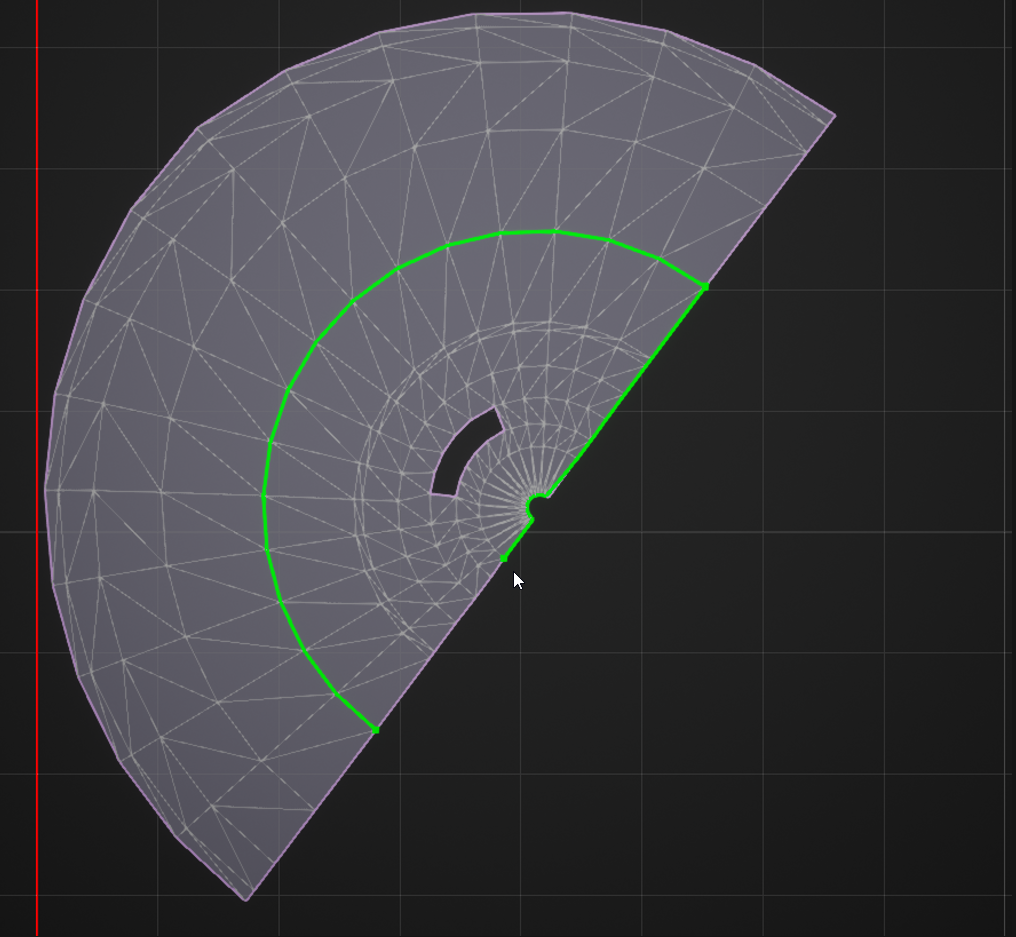

| Split | 頂点、エッジの分割。 |
| IslUnw | 選択したUVアイランドに、LSCM (Least Squares Conformal Map) を使ったUV展開を適用します。 |

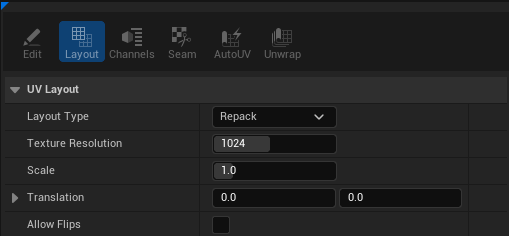

・Layout
| パラメータ名 | 概要 |
|---|---|
| Layout Type | レイアウトのタイプ。 |
| Texture Resolution | テクスチャの解像度。 |
| Scale | テクスチャのスケール値。 |
| Translation | 縦横のオフセット値。 |
| Allow Flips | 反転を許可します。 |

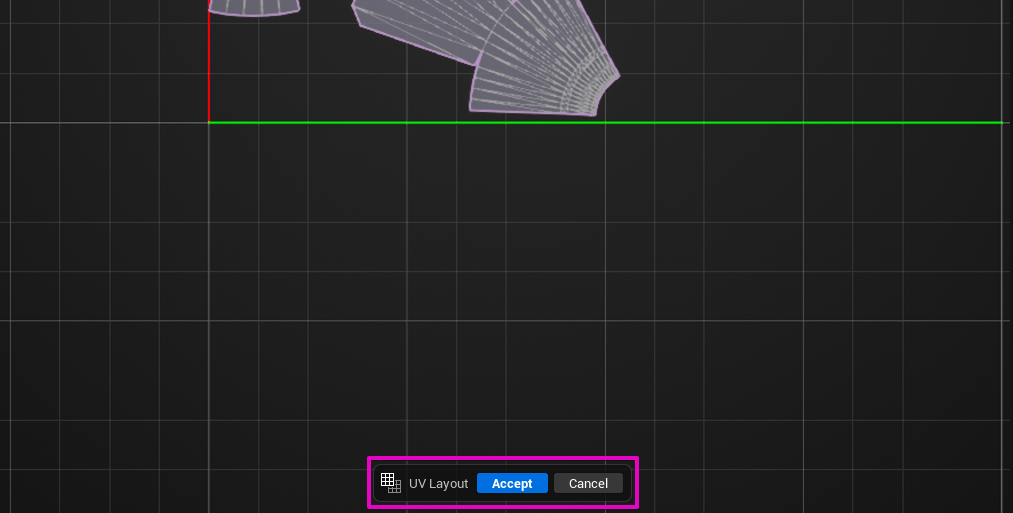

設定が終わったら 2D Viewport 下部から適用をします。
・Channels
チャンネルの追加、削除、コピーができます。
[Apply] から実行できます。
・AutoUV
自動でUVを作成できます。
生成するメソッドによって調整するパラメータも変更されます。設定したら 2D Viewport 下部から [Apply] で適用します。

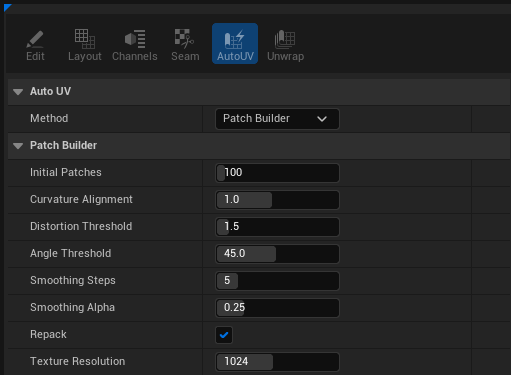

・Patch Builder
| パラメータ名 | 概要 |
|---|---|
| Initial Patches | UVアイランドがマージされる前にメッシュが分割される初期パッチ数。 |
| Curvature Alignment | メッシュの折り目への初期パッチの位置合わせ。 |
| Distortion Threshold | UVアイランドのマージが許可されるストレッチとディストーションのしきい値。 この値を大きくすると、許容されるUV歪みが大きくなります。 |
| Angle Threshold | UVアイランドのマージが許可される平均面の法線偏差のしきい値。 |
| Smoothing Steps | 適用する平滑化ステップの数。 これにより歪みがわずかに増加しますが、より安定した結果になります。 |
| Smoothing Alpha | 滑化パラメータ。 値を大きくすると、各ステップでのスムージングが速くなります。 |
| Repack | UVを単位正方形に自動的にパックします。 重ならずに収まるようになります。 |
| Texture Resolution | テクスチャの解像度。 Repack が有効の場合のみ機能します。 |
・UV Atlas
| パラメータ名 | 概要 |
|---|---|
| Island Stretch | ストレッチの最大量。０～無制限。 |
| Num Islands | UVアイランドの参照数。 ０の場合、自動的に決定されます。 |
| Texture Resolution | テクスチャの解像度。 |
・X Atlas
| パラメータ名 | 概要 |
|---|---|
| Max Iterations | 反復回数。 |
・Unwrap
UVの平坦化、再展開をします。
設定したら 2D Viewport 下部から [Apply] で適用します。
| パラメータ名 | 概要 |
|---|---|
| Island Generation | 初期UVアイランドの生成方法。 |
| Unwrap Type | UV平坦化のアルゴリズム。 |
| Auto Rotation | 各UVアイランドに適用される自動回転のタイプ。 |
| Smoothing Steps | 適用する平滑化ステップの数。 これにより歪みがわずかに増加しますが、より安定した結果になります。 |
| Smoothing Alpha | 滑化パラメータ。 値を大きくすると、各ステップでのスムージングが速くなります。 |
| Distortion Threshold | UVアイランドのマージが許可されるストレッチとディストーションのしきい値。 この値を大きくすると、許容されるUV歪みが大きくなります。 |
| Angle Threshold | UVアイランドのマージが許可される平均面の法線偏差のしきい値。 |
| Layout Type | UVを単位正方形に自動的にパックします。 重ならずに収まるようになります。 |
| Texture Resolution | テクスチャの解像度。 |
| Normalize Scale | UVアイランドの正規化 / スケーリングに使用されるスケーリング係数。 |
まとめ
まだ ver.0.1 の実験的機能ですが、簡易的な修正であれば十分使えるのかと思います。
従来であればライトマップが重なってたりなど、少しだけ修正したいって場合でもDCCツールなどで修正する必要があったと思うのでエディタで作業が完結できるのはとてもありがたいです。
UE Version : 5.0.1-19764885
