【電子工作】1.5V→5Vの昇圧回路を作成

電子工作

今回は、このような小物を製作します。

f:id:pythonjacascript:20190119110006j:plain

1.5Vを5Vに昇圧する回路です。

使用部品一覧

部品点数も少ないためすぐに製作できると思います。

部品名 個数 説明 購入サイト
HT7750A 1 PFMステップ・アップDC/DCコンバータ http://akizukidenshi.com/catalog/g/gI-02800/
電解コンデンサ100uF前後 2 電圧平滑用 http://akizukidenshi.com/catalog/g/gP-02724/
ダイオード1N5817等 1 ショットキーバリアダイオード https://www.marutsu.co.jp/pc/i/69376/
マイクロインダクタ 47uH 1 47~100uHのインダクタ http://akizukidenshi.com/catalog/g/gP-04924/

　

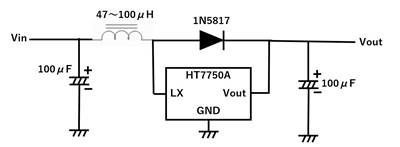

1.回路図

f:id:pythonjacascript:20190119110058j:plain
このように作成します。HT7750というICを用いて昇圧します。

データシートはこちらに上がっていました：
http://www.kyohritsu.jp/eclib/OTHER/DATASHEET/ht77xxa.pdf

配線図

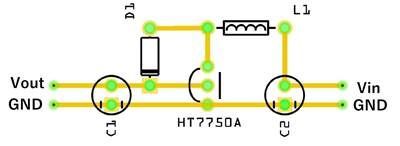

表面から見た配線図：
f:id:pythonjacascript:20190119114328j:plain
C1、C2はコンデンサ、D1はダイオードを表しています。
Vinが入力側+電源、Voutが+5V出力端子です。

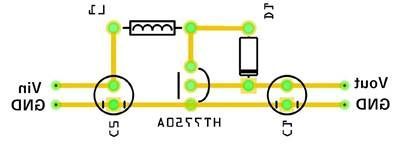

裏面から見た配線図（左右反転）：
f:id:pythonjacascript:20190119114400j:plain

作成

作成しました。

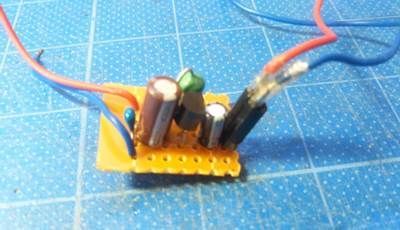

表面：
f:id:pythonjacascript:20190119112514j:plain
左側の2本のコードが出力用、右側の2本のコードが入力用です。
少ない基盤スペースに部品を詰め込んでいます。

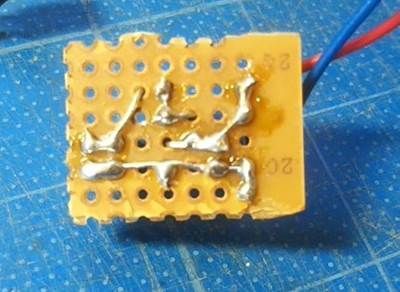

裏面：
f:id:pythonjacascript:20190119112506j:plain
　

実験

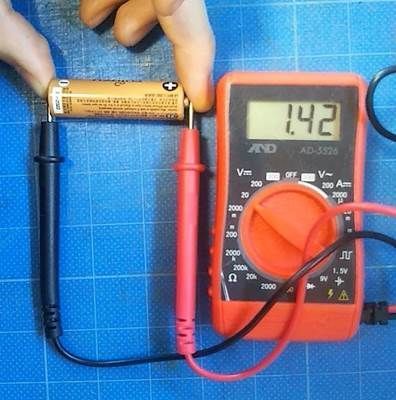

1.4Vの乾電池を入力につなぎます。
f:id:pythonjacascript:20190119112643j:plain

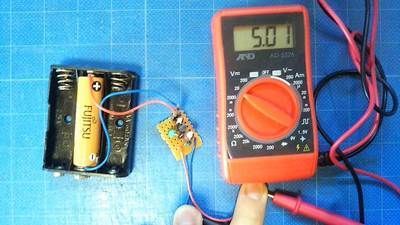

すると...
f:id:pythonjacascript:20190119112720j:plain
きちんと5Vが出力されていました。

LEDを光らせたり、スマホを充電したりという簡単なことはできます。
