Harmonic analysisとStatic structural analysisの比較

以下の板に荷重を加える。荷重は端点に200N。素材は鋼（デフォルト）。
f:id:seinzumtode:20220321231706p:plain

メッシュ
f:id:seinzumtode:20220321232545p:plain

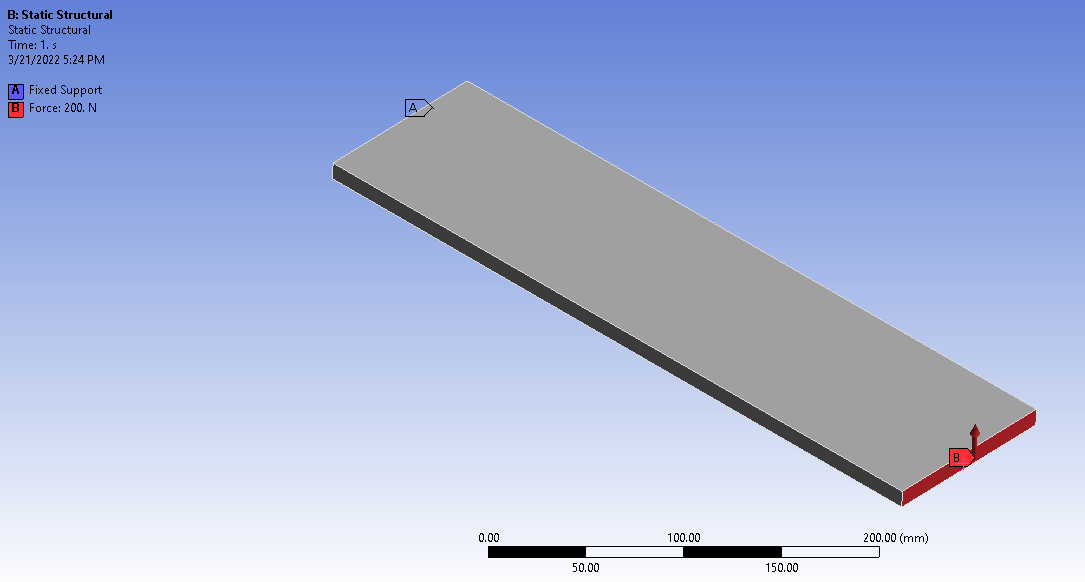

境界条件（端面拘束。反対側に200N）
f:id:seinzumtode:20220321232508p:plain

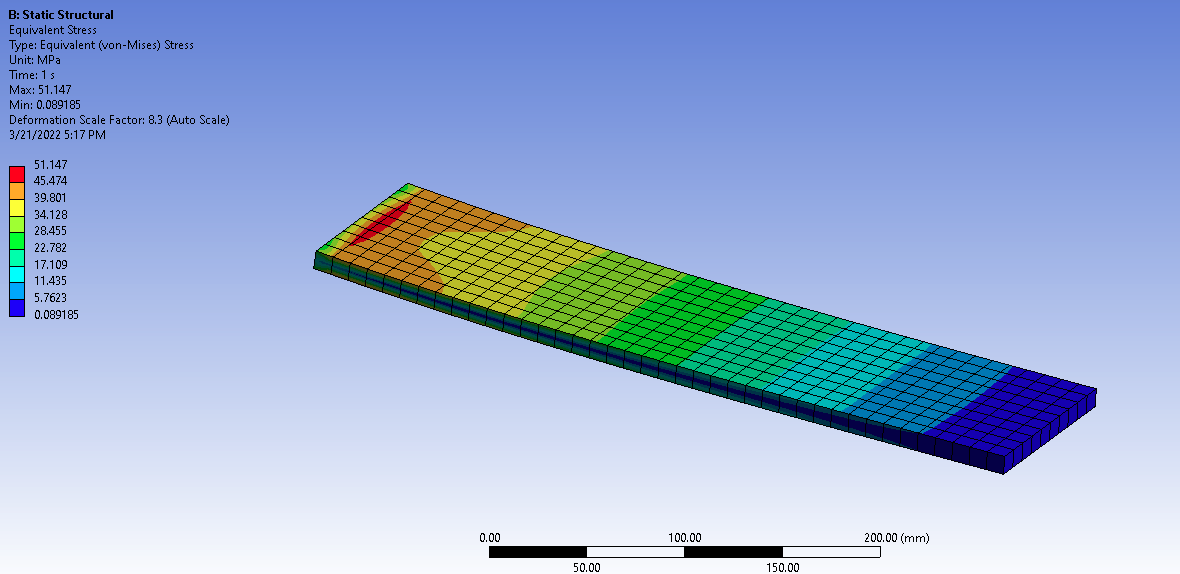

静的解析

最大応力は51MPa.
f:id:seinzumtode:20220321231807p:plain

モード解析

固有周波数は以下。
f:id:seinzumtode:20220321231836p:plain
Harmonic analysisでは50Hz〜910Hzまでスイープして調べる。

Harmonic analysis

端面（荷重をかけている面）の周波数応答
f:id:seinzumtode:20220321231932p:plain
テーブル
f:id:seinzumtode:20220321232100p:plain
ピークは308Hzで出ている。
f:id:seinzumtode:20220321232338p:plain

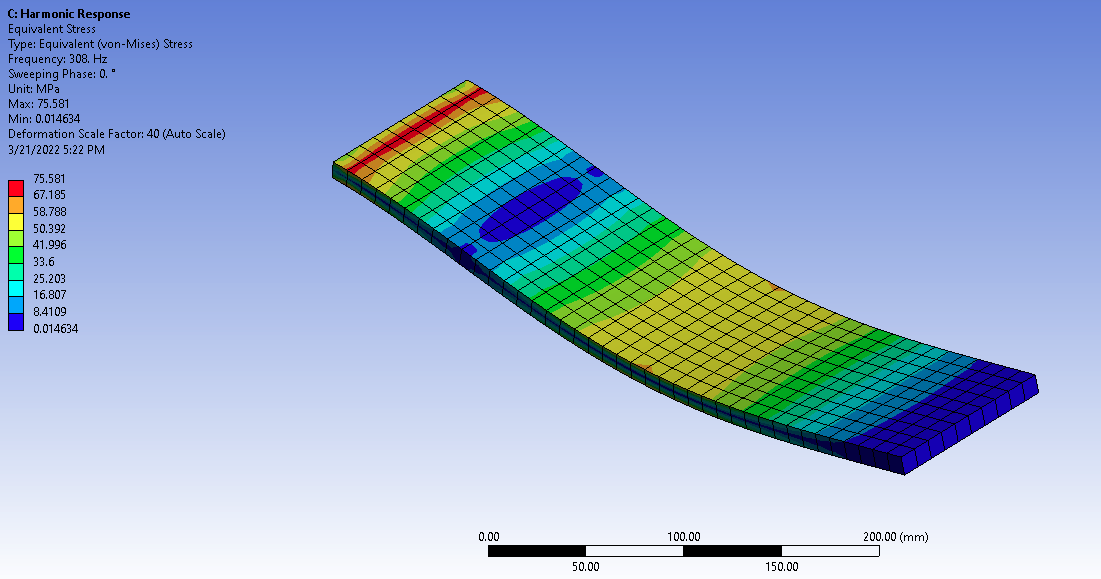

上記のピークの308Hzの応力を調べる。
f:id:seinzumtode:20220321232231p:plain
静的解析の51MPaよりも大きな76MPaが生じている。
