FreeCADでSTLをソリッドに変換して編集する

衝撃的なことにSolidWorksではSTLをソリッドに編集したあとブーリアン演算などができなかったが、FreeCADでは可能だった。すごい。👏

やり方
monoist.atmarkit.co.jp

STL→ソリッド変換

１）STLを開き、ワークスペースをPartに設定
２）データを選択肢、メニューバーから「部品」→「メッシュから形状を作成」
３）メッシュデータがシェルになる。メニューバーで「部品」→「シェイプビルダー」を起動
４）ダイアログで「シェルからソリッドへ」を選択し、一度モデルタブに戻って、閉じた多様体（さきほど変換したシェル）を選択
５）ソリッドデータが生成されるので、元のメッシュデータと変換したシェルのデータを削除する

ブーリアン演算

６）適当に円柱を描いて場所を移動
７）Booleanメニューを選択し、Differenceを選択すると引き算ができる

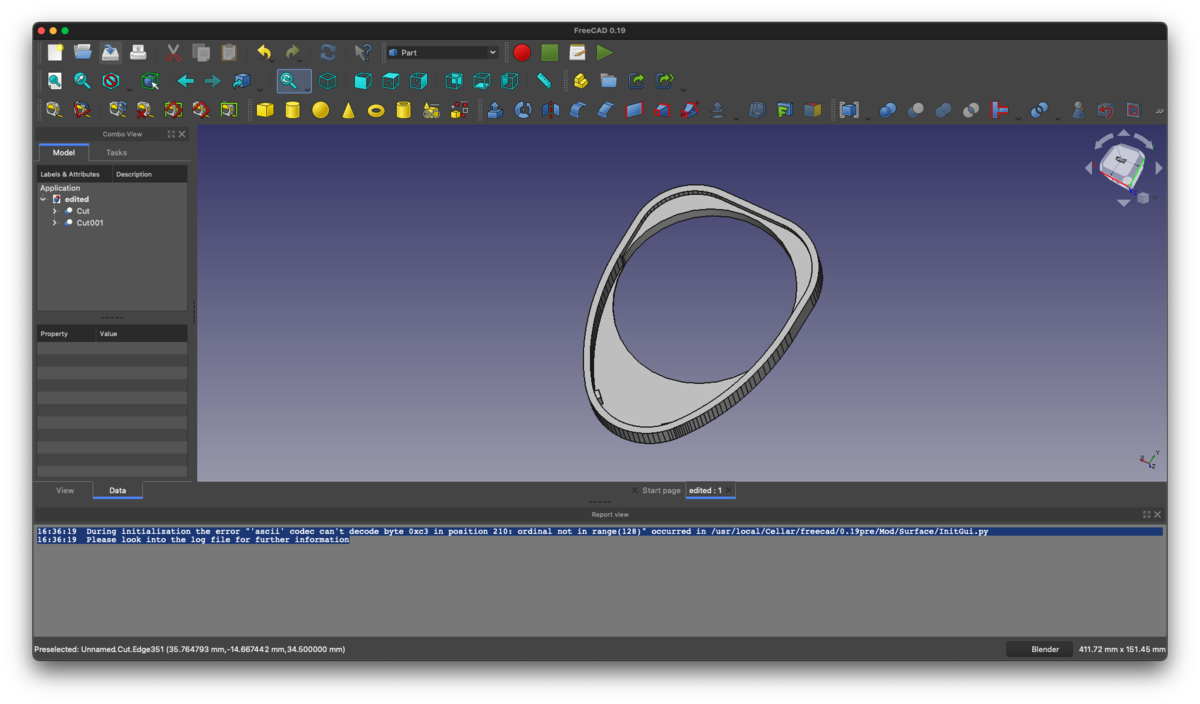

穴を広げた後のデータ

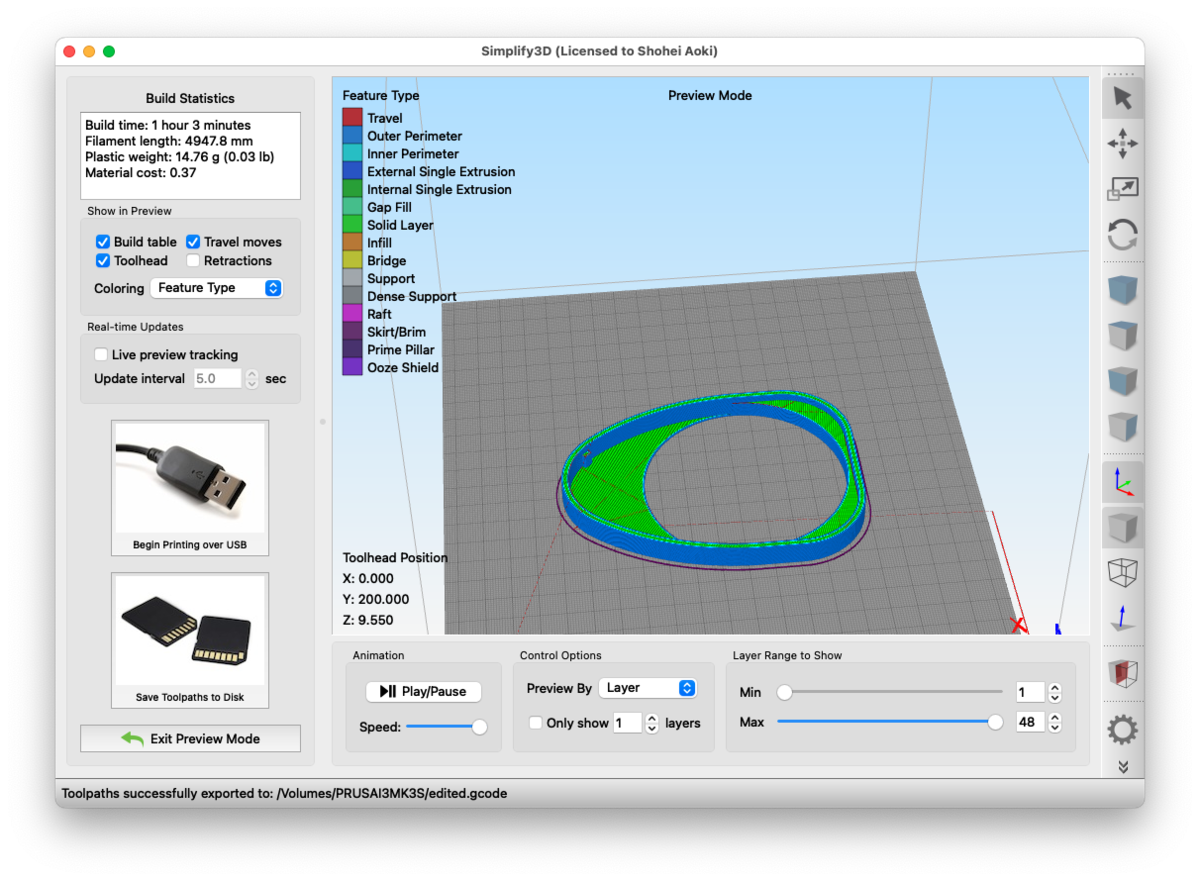

STLでエクスポートして3Dプリントする

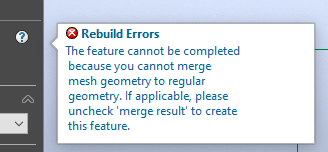

補足：SolidWorksでのエラー
mesh geometryとregular geometryは演算不可能とのこと
