八十二 藤沢町保呂羽保呂羽山 保呂羽神社 明治7年(1874)
山村善夫：現存 岩手の算額，昭和52年1月30日，熊谷印刷，盛岡市.
http://www.wasan.jp/yamamura/yamamura.html
キーワード：円7個，面積
#Julia #SymPy #算額 #和算 #数学

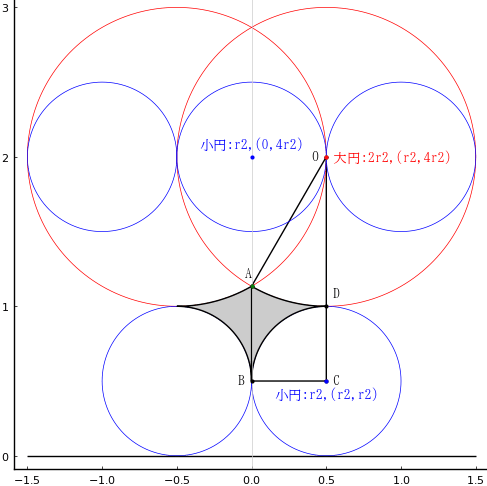

直線の上に小円 2 個が互いに接して載っている。その上に，小円を 3 個含む，交差する大円 2 個が載っている。
黒積（図で灰色に塗った面積）を求めよ。
手計算すればよいのだが，大円と\(y\) 軸の交点の \(y\) 座標を求める。
include("julia-source.txt"); # julia-source.txt ソース
using SymPy
@syms r1::positive, r2::negative, x::positive, y::positive
r1 = 2r2
eq1 = (x - r2)^2 + (y - 4r2)^2 - 4r2^2
solve(eq1, y)[2](x => 0) |> println
sqrt(3)*(-r2) + 4*r2
求める面積（黒積）は「台形OABC の面積から大円の面積の 1/12（OAD） と小円の面積の 1/4（CBD） を差し引いた面積の 2 倍」である。
# 台形OABC の面積
S1 = ( (1 + (2 - √Sym(3))) + 3)/2*r2^2
S1 |> println
# 大円の面積の 1/12
S2 = PI*(2r2)^2/12
S2 |> println
# 小円の面積の 1/4
S3 = PI*r2^2/4
S3 |> println
r2^2*(3 - sqrt(3)/2)
pi*r2^2/3
pi*r2^2/4
小円の直径が 1 寸のときの黒積は \(-7\pi /24 - \sqrt{3}/4 + 3/2 = 0.150689440810758\) である。
black = 2(S1 - S2 - S3)(r2 => 1//2)
black |> println
black.evalf() |> println
-7*pi/24 - sqrt(3)/4 + 3/2
0.150689440810758
