群馬の算額 77-3 宮子神社 嘉永6年(1853)
http://takasakiwasan.web.fc2.com/gunnsann/g077-3.html
キーワード：円4個，半円，長方形
#Julia #SymPy #算額 #和算 #数学

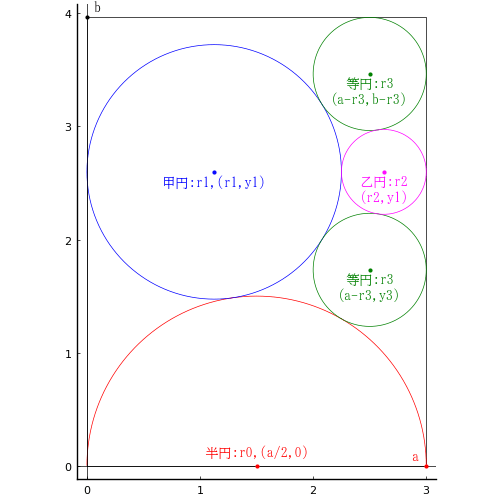

長方形内に半円，甲円，乙円および等円 2 個を容れる。長方形の短辺の長さが 3 寸のとき，等円の直径はいかほどか。
長方形の短辺，長辺を \(a,\ b\)
半円の半径と中心座標を \(r_0,\ (a/2,\ 0);\ r_0 = a/2\)
甲円の半径と中心座標を \(r_1,\ (r_1,\ y_1)\)
乙円の半径と中心座標を \(r_2,\ (a - r_2,\ y_1)\)
等円の半径と中心座標を \(r_3,\ (a - r_3,\ y_3),\ (a - r_3,\ b - r_3)\)
とおき，以下の連立方程式を解く。
include("julia-source.txt"); # julia-source.txt ソース
using SymPy
@syms a::positive, b, r0, r1, y1::positive, r2, r3, y3::positive
r0 = a//2
eq1 = (r0 - r1)^2 + y1^2 - (r0 + r1)^2
eq2 = (a - r3 - r0)^2 + y3^2 - (r0 + r3)^2
eq3 = 2r1 + 2r2 - a
eq4 = (a - r3 - r1)^2 + (y3 - y1)^2 - (r3 + r1)^2
eq5 = (a - r3 - r1)^2 + (b - r3 - y1)^2 - (r3 + r1)^2
eq6 = (r3 - r2)^2 + (y3 - y1)^2 - (r3 + r2)^2
res = solve([eq1, eq2, eq3, eq4, eq5, eq6], (b, r1, y1, r2, r3, y3))[2] # 2 of 2
(sqrt(3)*a/6 + a*(1 + 3*sqrt(3))/6, 3*a/8, sqrt(3)*a/2, a/8, a/6, sqrt(3)*a/3)
\(b = a(1 + 4\sqrt{3})/6\)
\(r_1 = 3a/8\)
\(y_1 = \sqrt{3}a/2\)
\(r_2 = a/8\)
\(r_3 = a/6\)
\(y_3 = \sqrt{3}a/3\)
等円の半径は長方形の短辺の 1/6 である。
長方形の短辺が 3 寸のとき，等円の半径は 1/2 寸，直径は 1 寸である。
その他のパラメータは以下の通り。
\(b = 3.9641;\ r_1 = 1.125;\ y_1 = 2.59808;\ r_2 = 0.375;\ r_3 = 0.5;\ y_3 = 1.73205\)
\(等円の直径 = 1;\ 甲円の直径 = 2.25;\ 乙円の直径 = 0.75\)
