算額(その8) : 高砂神社への算額奉納
https://toyo.repo.nii.ac.jp/?action=repository_action_common_download&item_id=2486&item_no=1&attribute_id=18&file_no=1
キーワード：円4個，外円
#Julia #SymPy #算額 #和算 #数学
第3問 図のように，外円に甲円が内接している。その接点を通る任意の弦を引き，外円，甲円，弦に接する乙円を描く。さらに，弦に関して乙円と反対側で，甲円と乙円に接する丙円を描く（すなわち，弦と乙円と丙円は，共通の接点を持つ）。
ここで，外円，甲円，乙円の直径が与えられたときに，丙円の径を求めよ。
「弦と乙円と丙円は，共通の接点を持つ」ということは，乙円と丙円の中心を結ぶ線分は弦と垂直に交わるということである。
また，甲円と丙円の中心を結ぶ線分と甲円と丙円の共通接線も直角に交わるのであるから，甲円と丙円の中心を結ぶ直線と，乙円と丙円の中心を結ぶ直線も直交するので，3つの円の中心を結んでできる三角形は直角三角形である。ということで，普通の4つの円の内外接問題 eq2~eq4 に，中心間の距離におけるピタゴラスの定理を適用する eq1 を加えて連立方程式を解けばよい。ただし，これによる解はちゃんと図に描けるが，数値が術と一致しない。
外円の中心を原点に置く。
外円の半径と中心座標を \(r_0, (0,\ 0)\)
甲円の半径と中心座標を \(r_1,\ (0,\ r_0 - r_1)\)
乙円の半径と中心座標を \(r_2,\ (x_2,\ y_2)\)
丙円の半径と中心座標を \(r_3,\ (x_3,\ y_3)\)
とおき，以下の連立方程式を解く。
include("julia-source.txt"); # julia-source.txt ソース
using SymPy
@syms r0::positive, r1::positive,
r2::positive, x2::positive, y2::negative,
r3::positive, x3::positive, y3::negative;
(r0, r1, r2) = (10, 6, 3)
eq1 = (r1 + r3)^2 + (r2 + r3)^2 - (r1 + r2)^2
eq2 = x2^2 + (r0 - r1 - y2)^2 - (r1 + r2)^2
eq3 = (x2 - x3)^2 + (y2 - y3)^2 - (r2 + r3)^2
eq4 = x3^2 + (r0 - r1 - y3)^2 - (r1 + r3)^2
eq5 = x2^2 + y2^2 - (r0 - r2)^2
res = solve([eq1, eq2, eq3, eq4, eq5], (r3, x3, y3, x2, y2))[1]
(-17*sqrt(8*sqrt(85) + 97)/42 - 9/2 + 2*sqrt(680*sqrt(85) + 8245)/21, -3*sqrt(40*sqrt(85) + 485)/14 + 3*sqrt(5)/2 + 2*sqrt(136*sqrt(85) + 1649)/21, 1 - sqrt(8*sqrt(85) + 97)/3, 3*sqrt(5), -2)
\(r_3 = 1.68466;\ x_3 = 2.22403;\ y_3 = -3.35579;\ x_2 = 6.7082;\ y_2 = -2\)
描画関数プログラムのソースを見る

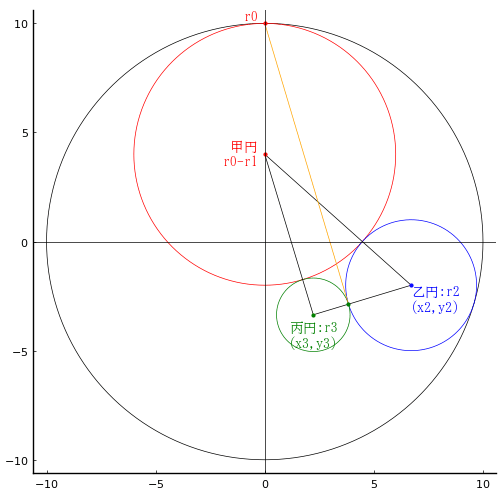

function draw(more=false)
