MySQL GIS拡張関数： STX_CoveredBy(), STX_Covers()

STX_CoveredBy(), STX_Covers()

　2つの空間データの包含関係を判定する関数です。
STX_CoveredBy(g1, g2) は、g1がg2に含まれることを判定（含まれる時 True=1）
STX_Covers(g1, g2) はその逆で、g1がg2を含む（g2がg1に含まれる）ことを判定する関数です。

動作紹介

• POLYGONに包含されるPOIN。g1が大きな四角、g2が中に含まれる点。包含されるという結果を得ています。

mysql> SET @g1=ST_GeomFromText('POLYGON((0 0, 10 0, 10 10, 0 10, 0 0))');
mysql> SET @g2=ST_GeomFromText('POINT(5 5)');

mysql> SELECT STX_CoveredBy(@g2, @g1);
+-------------------------+
| STX_CoveredBy(@g2, @g1) |
+-------------------------+
|                       1 |
+-------------------------+
1 row in set (0.000 sec)

mysql> SELECT STX_Covers(@g2, @g1);
+----------------------+
| STX_Covers(@g2, @g1) |
+----------------------+
|                 NULL |
+----------------------+
1 row in set (0.000 sec)

mysql> SELECT STX_Covers(@g1, @g2);
+----------------------+
| STX_Covers(@g1, @g2) |
+----------------------+
|                    1 |
+----------------------+
1 row in set (0.000 sec)

• POLYGONに含まれない点。先ほどの四角はそのままで、その外にある点との評価。含まれない（=0）を得ています

mysql> SET @g2=ST_GeomFromText('POINT(15 5)');

mysql> SELECT STX_CoveredBy(@g2, @g1);
+-------------------------+
| STX_CoveredBy(@g2, @g1) |
+-------------------------+
|                       0 |
+-------------------------+
1 row in set (0.000 sec)

• LINESTRINGにPOINTが含まれる判定。線上にある点は「含まれる」と判定

mysql> SET @g1=ST_GeomFromText('LINESTRING(0 0, 10 0)');
mysql> SET @g2=ST_GeomFromText('POINT(3 0)');

mysql> SELECT STX_CoveredBy(@g2, @g1);
+-------------------------+
| STX_CoveredBy(@g2, @g1) |
+-------------------------+
|                       1 |
+-------------------------+
1 row in set (0.000 sec)

mysql> SELECT STX_Covers(@g1, @g2);
+----------------------+
| STX_Covers(@g1, @g2) |
+----------------------+
|                    1 |
+----------------------+
1 row in set (0.000 sec)

mysql> SELECT STX_Covers(@g2, @g1);
+----------------------+
| STX_Covers(@g2, @g1) |
+----------------------+
|                 NULL |
+----------------------+
1 row in set (0.000 sec)

• 線の上に乗っていない点は当然「含まれない」

mysql> SET @g2=ST_GeomFromText('POINT(3 1)');

mysql> SELECT STX_CoveredBy(@g2, @g1);
+-------------------------+
| STX_CoveredBy(@g2, @g1) |
+-------------------------+
|                       0 |
+-------------------------+
1 row in set (0.000 sec)

• LINESTRINGとLINESTRINGの比較。線上にカバーされている状態が判定されている

mysql> SET @g1=ST_GeomFromText('LINESTRING(0 0, 10 0)');
mysql> SET @g2=ST_GeomFromText('LINESTRING(2 0, 4 0)');

mysql> SELECT STX_CoveredBy(@g2, @g1);
+-------------------------+
| STX_CoveredBy(@g2, @g1) |
+-------------------------+
|                       1 |
+-------------------------+
1 row in set (0.000 sec)

mysql> SELECT STX_Covers(@g1, @g2);
+----------------------+
| STX_Covers(@g1, @g2) |
+----------------------+
|                    1 |
+----------------------+
1 row in set (0.000 sec)

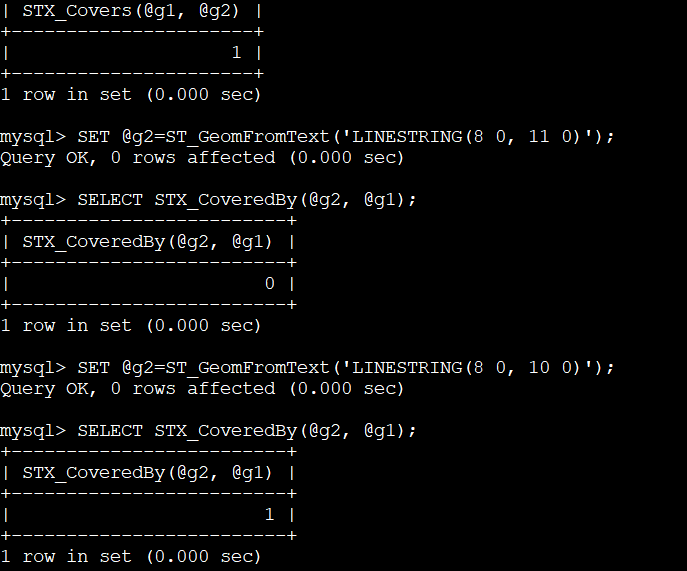

• 線が一部かぶっているが、はみ出している場合は「カバーされていない」と判定

mysql> SET @g2=ST_GeomFromText('LINESTRING(8 0, 11 0)');

mysql> SELECT STX_CoveredBy(@g2, @g1);
+-------------------------+
| STX_CoveredBy(@g2, @g1) |
+-------------------------+
|                       0 |
+-------------------------+
1 row in set (0.000 sec)

• 端点を共有している場合でも、完全に乗っているなら（はみ出していないなら）「カバーされている」

mysql> SET @g2=ST_GeomFromText('LINESTRING(8 0, 10 0)');

mysql> SELECT STX_CoveredBy(@g2, @g1);
+-------------------------+
| STX_CoveredBy(@g2, @g1) |
+-------------------------+
|                       1 |
+-------------------------+
1 row in set (0.000 sec)

　ここではすべて紹介しませんが、POLYGON in POLYGON や LINESTRING in POLYGON なども判定可能。
