ATtiny85のシリアルが使えない問題の対処

シリアルが使いたい

先週の記事でATtiny85をとりあえず、動かすことはできましたが、もう少し試してみました。

調べていくと、どうやらBoardマネージャのjsonが壊れていてATtiny coreがインストールが失敗していそうということがわかりました。
以下、ATtiny coreのページを見て、Boardマネージャのjsonを以下に変更します。

[https://descartes.net/package_drazzy.com_index.json]

github.com

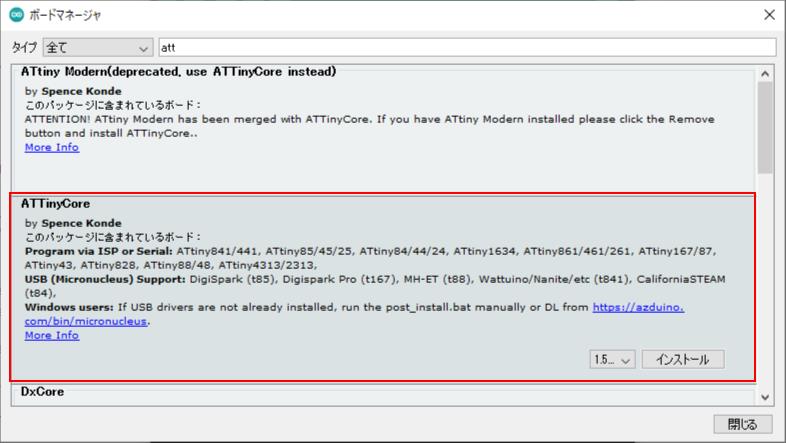

これでATtiny coreパッケージがインストールできます。

この状態で、書き込み機であるArduino UNOにArduinoISPを書き込みます。
続いて、Digispark Kickstarter Attiny85 にサンプルコード(Blink)を書き込みます。

これで、Clockが正しくなりました。

この状態でSoftware Serailを使ってみます。
このコードではDigispark Kickstarter Attiny85のP3とP4にシリアルを割り当てて、以下のようなUSBシリアルで接続します。

#include <SoftwareSerial.h>
#define LED_BUILTIN 1
SoftwareSerial mySerial(3, 4);    // RX,TXの割り当て

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
  mySerial.begin(9600);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(100);                       // wait for a second
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  delay(100);                       // wait for a second
  mySerial.write("serial");
}

これで正しくSerial.printが表示されました。

まとめ

ATtiny coreをアップデートすることで、Clockが正しくなり、シリアルも正しく通信できるようになりました。
1度、正しいものを書き込んでしまえば、その後はATtiny coreがインストールされていないPCから書き込んでも大丈夫のようです。

参考

ht-deko.com
