使い始めて 6 年目になるデスクトップ PC の CPU クーラーを今更ながら交換しました。
これまで CPU クーラーを交換したことは無かったのですが、交換すると、いったいどれくらい効果があるのか気になっていました。
そして、PC も古くなってきたので、失敗して壊れても買い替えれば良いという気持ちで、CPU クーラーの交換に挑戦することにしました。
交換前に CPU を 100% 負荷でしばらく動かしたときの温度を確認すると、約 80℃ でした。
CPU クーラーの選定

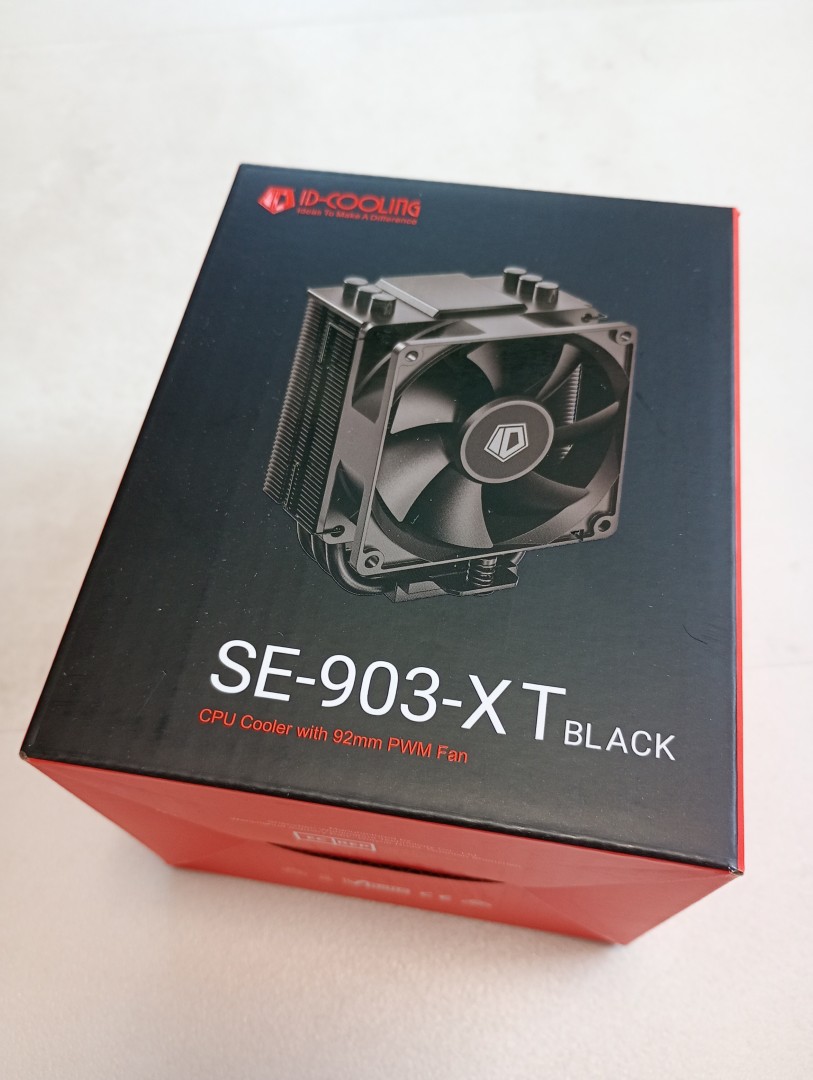

交換先の新しい CPU クーラーは ID-COOLING の SE-903-XT です。
選んだ理由は、
- CPU ソケットの規格に対応しているから（LGA1151）
- 幅約 165mm の PC ケースに収まるサイズだから（高さ約 122mm）
- スペック上、冷却性能が CPU （Intel Core i7-9700F）の TDP 65W を上回っているから（TDP 130W 対応）
- 価格が安いから（購入時価格 2,580 円）
- AKIBA PC Hotline! の記事で取り扱われていたから
です。
AKIBA PC Hotline!の記事：
約 2,500 円の CPU クーラー性能比較！今回の 3 製品は定番品やリテールより静か？ちゃんと冷える？ - AKIBA PC Hotline!
AKIBA PC Hotline!の YouTube 動画：
2,500 円クラスの CPU クーラー 3 製品を比較！ぶっちゃけ使えるの？リテールクーラーより冷えるの？静かなの？AK400 とも比較！ - YouTube
この CPU クーラーはファンが小さめの 92mm 角です。
PC ケースがもう少し大きければ 120mm 角のファンのものを選んだかもしれません。
パッケージの中には、設置ガイド、乾燥剤、ヒートシンク、フロントのプレート 2 枚、バックプレート 1 枚、ファン、ファンを留めるためのクリップ 2 本、Intel 用の取付ネジ類、AMD 用の取付ネジ類、サーマルグリス、その他仕切りと小箱が入っていました。
CPU クーラーの交換手順
交換手順は以下の通りです。

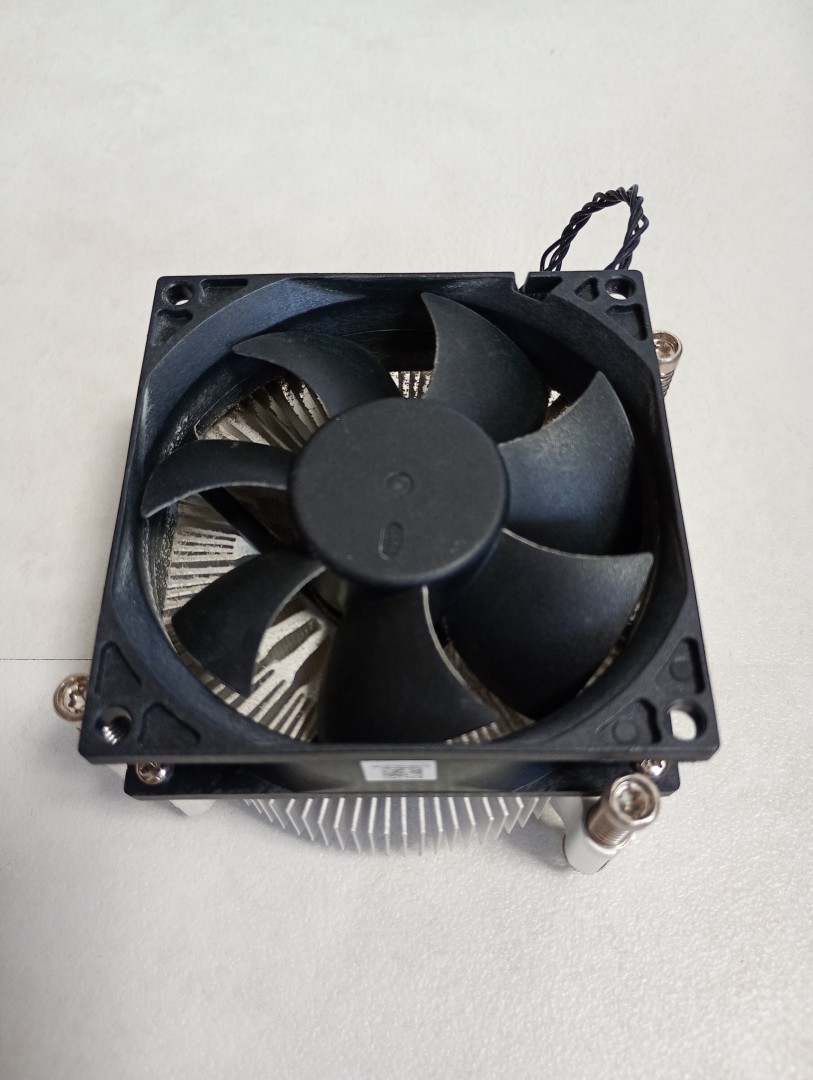

まずは古い CPU クーラーを取り外します。

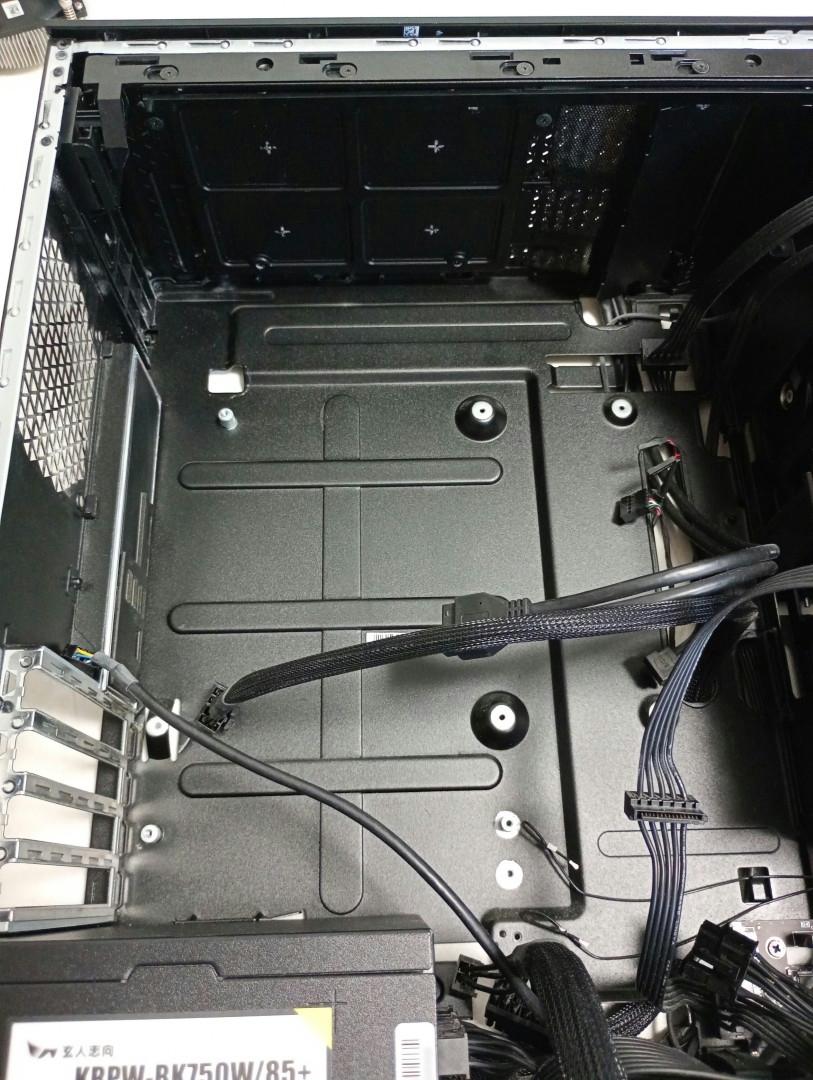

次に、いろいろなネジやピンを外してマザーボードを取り出します。
これが一番大変です。24 ピンコネクターを外すときにマザーボードのきしむ音が聞こえました。

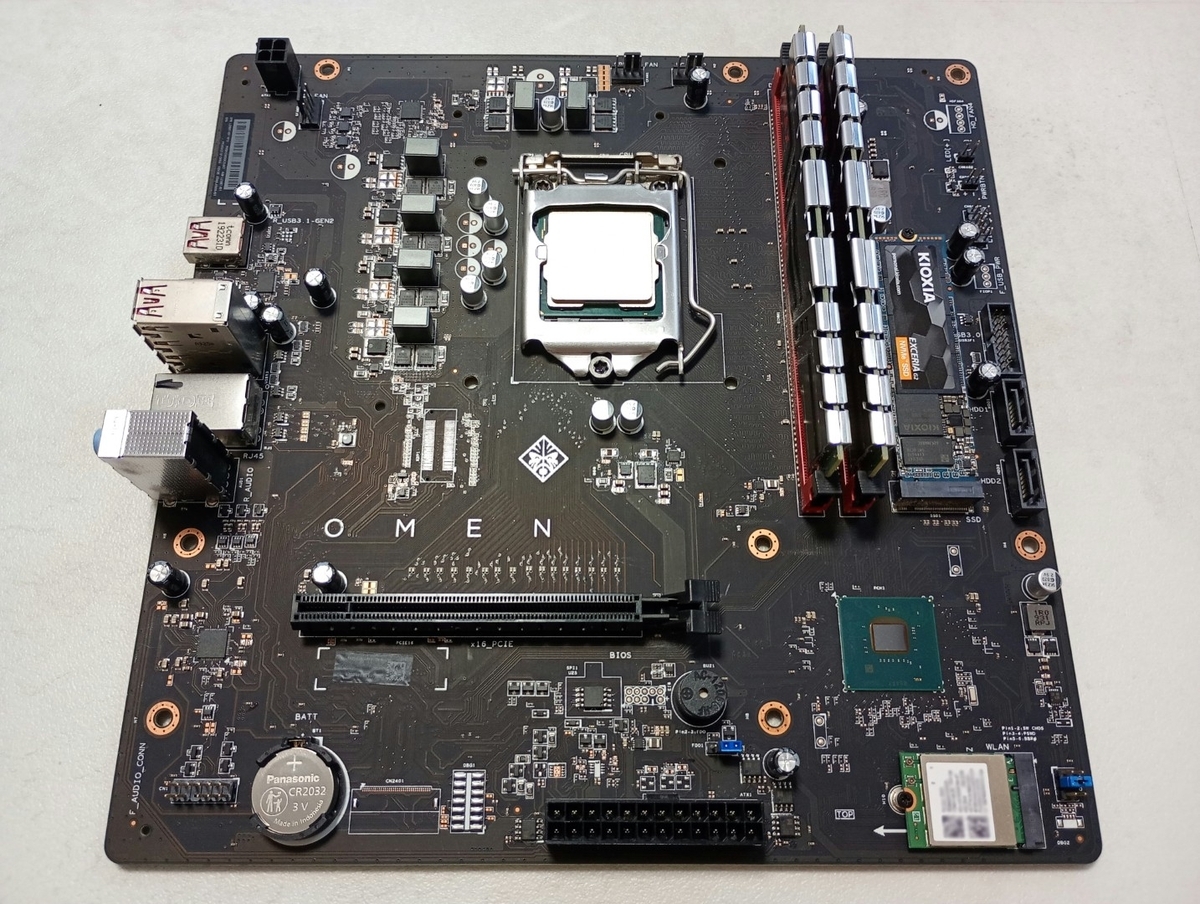

CPU ソケットのまわりにホコリがたまっていて汚いので掃除機で吸い取り、適当な物で残ったホコリとグリスを拭き取ります。

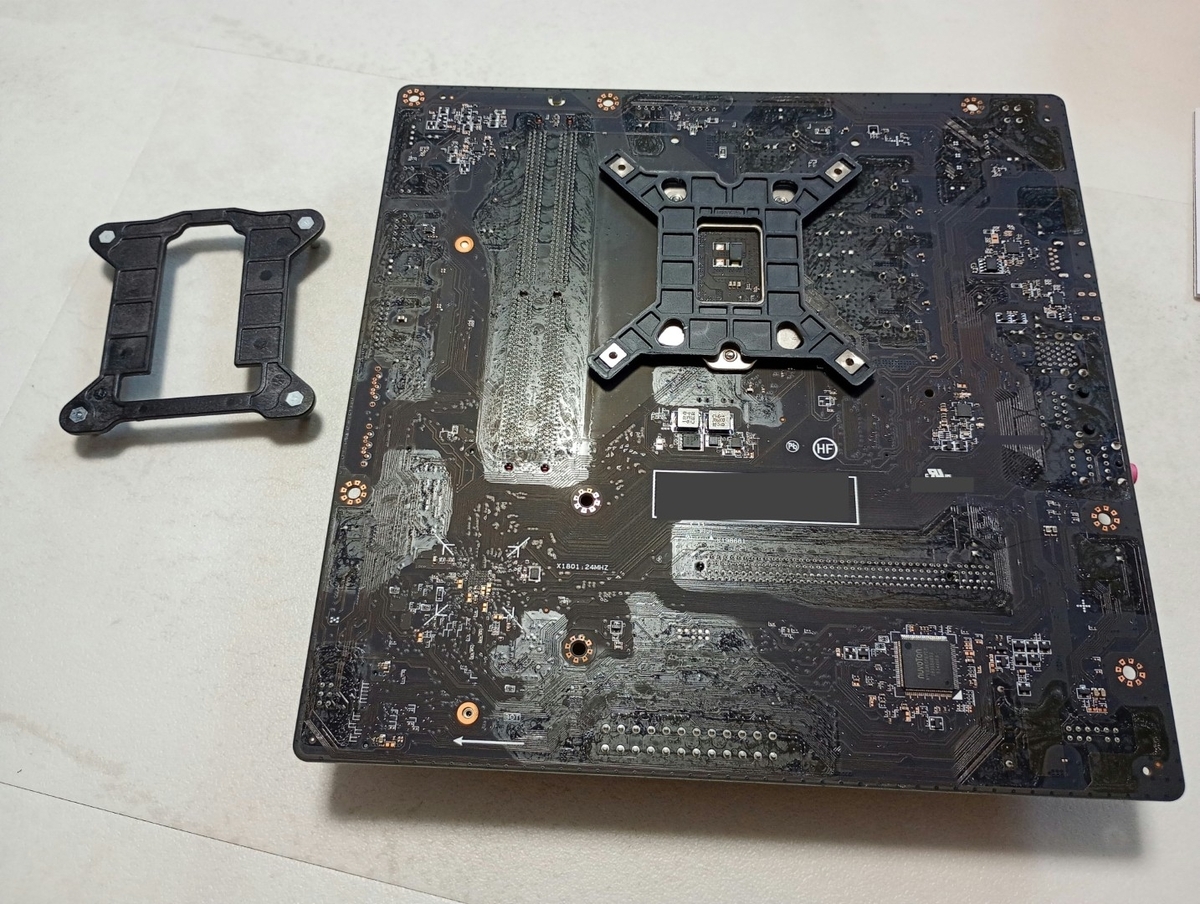

CPU ソケットまわりの掃除が終わったら、バックプレートを交換します。
既存のバックプレートが両面テープのようなものでくっついていたので、外すために結構力を入れる必要がありました。
回路が無さそうなところを支えにして、またマザーボードのきしむ音を聞きながらバックプレートを引っ張って外しました。
無事に既存のバックプレートを外せたら、新しいバックプレートを取り付けます。

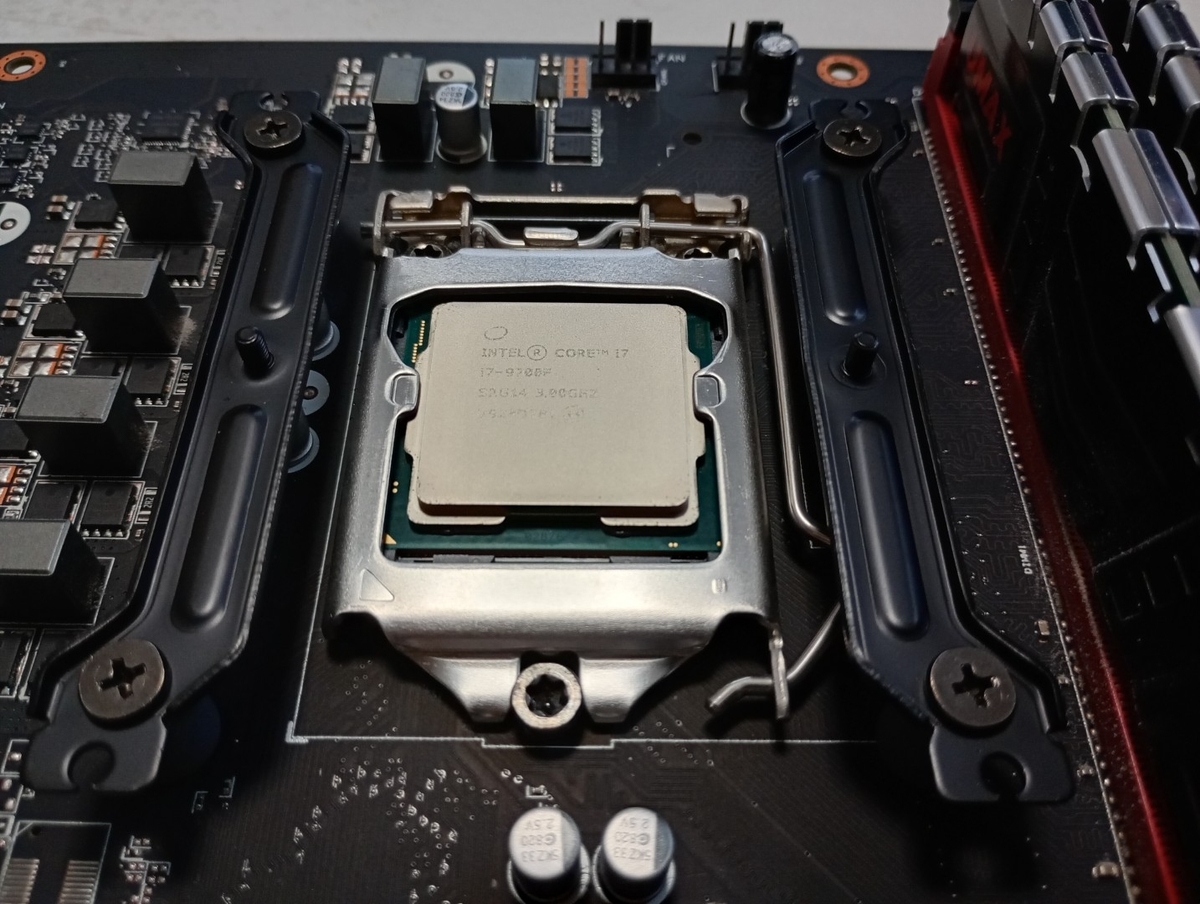

バックプレートを取り付けたら、表に返してヒートシンクを支えるためのフロントプレートを取り付けます。

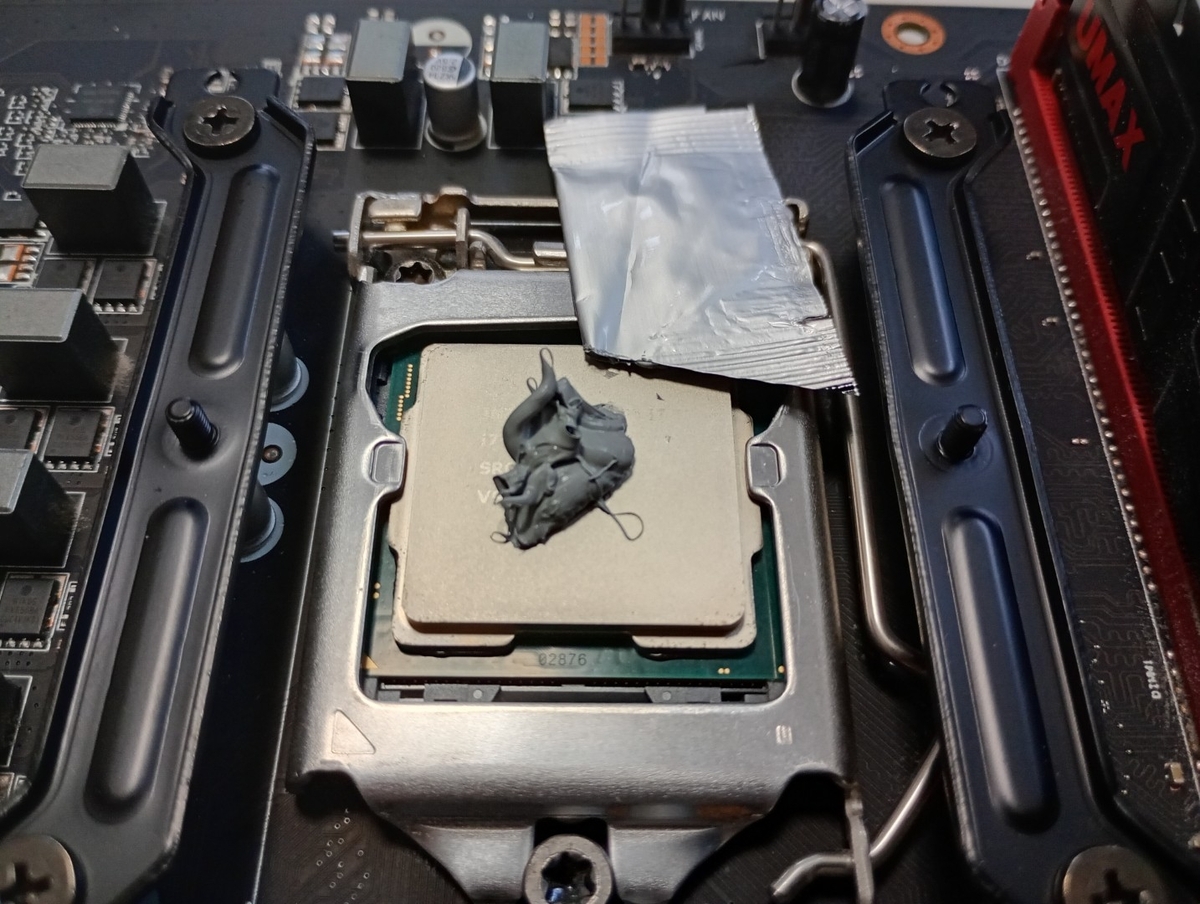

フレントプレートを取り付けたら、CPU にサーマルグリスをつけます。
サーマルグリスのつけ方にはいろいろな流派があるようですが、私は最も熱がこもると思われる中心部に置くようにつけました。
グリスをつけたら、なるべくヒートシンクを真上から押し付けるようにしてフロントプレートに取り付けます。
そして、ヒートシンクにファンをクリップで留めます。
パッケージの箱の写真ではクリップがまっすぐつけられるように見えますが、実際にはクリップを引っ張って斜めになるくらい曲げながら取り付ける必要がありました。
最初は別の CPU クーラーの部品が入っていたのかと思いましたが、先の AKIBA PC Hotline! の記事や動画でもクリップを斜めに曲げているので、この取り付け方で良いようです。

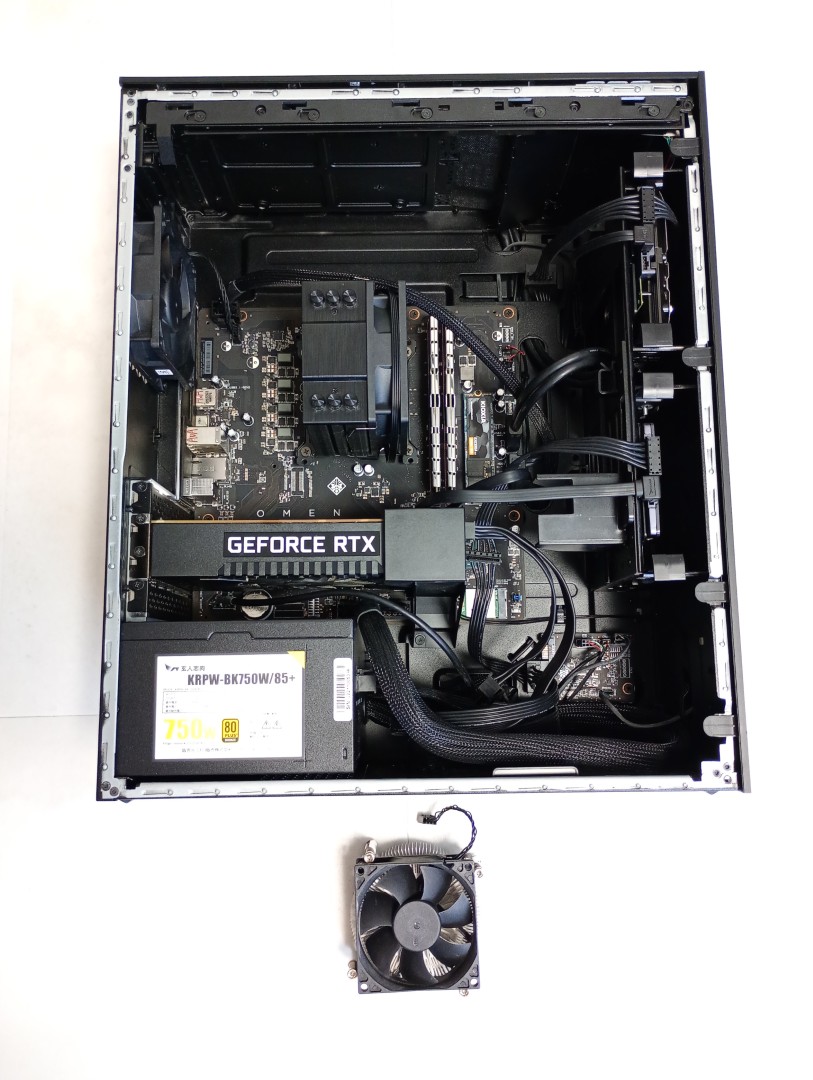

CPU クーラーの取り付けが終わったら、マザーボードを PC ケースに戻して、ネジやピンなどを元に戻します。
PC を起動し、動作確認をして交換作業は完了です。
CPU クーラー交換の効果
交換後に CPU を 100% 負荷でしばらく動かしたときの温度は約 65℃ でした。
交換前の約 80℃ から約 15℃ も下がりました。
ホコリを取り除いた影響もあったのかもしれませんが、かなり温度が下がって驚きました。
PC の動作音もすごく静かになり、交換して良かったと思います。
