この記事はBlender2.92でUV展開について勉強した内容をまとめたものです。
こんにちは！らびです。今回はBlenderでUV展開をしていきます。
Blenderのバージョンは2.92です。頑張って3DCGを勉強していきましょう！
メッシュの準備

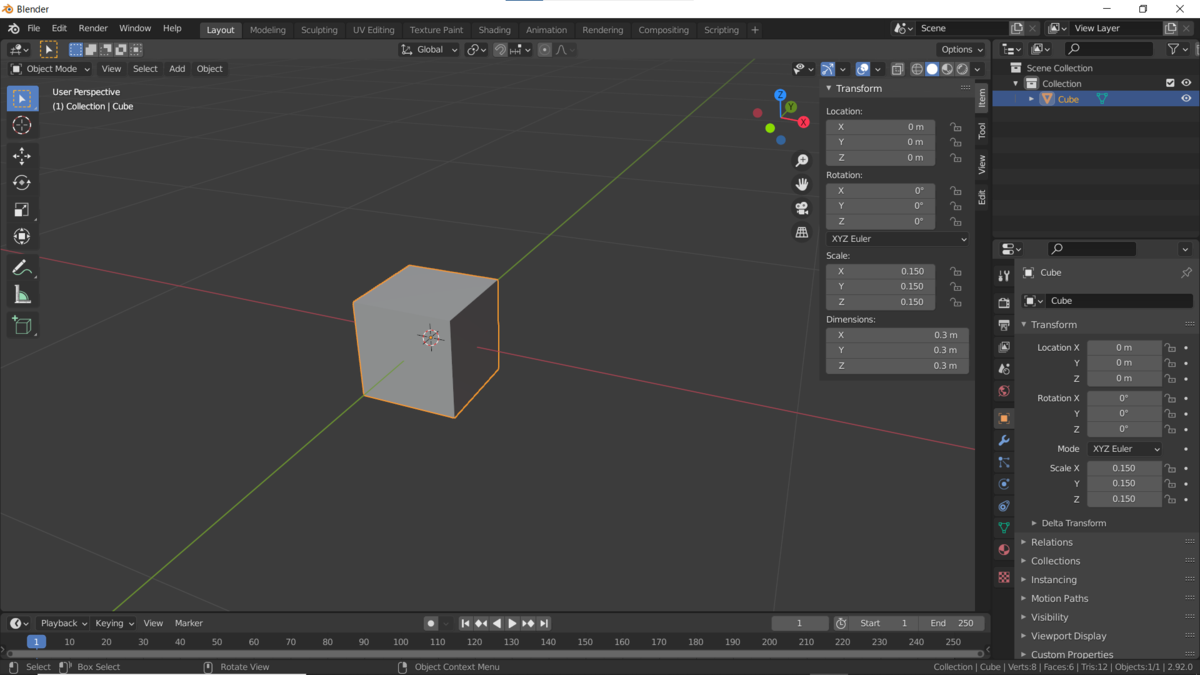

Cubeを使って顔っぽいものを作っていく過程で、目の部分をUV展開します。まずは新規プロジェクト作成時に生成されるCubeのリサイズをしていきます。

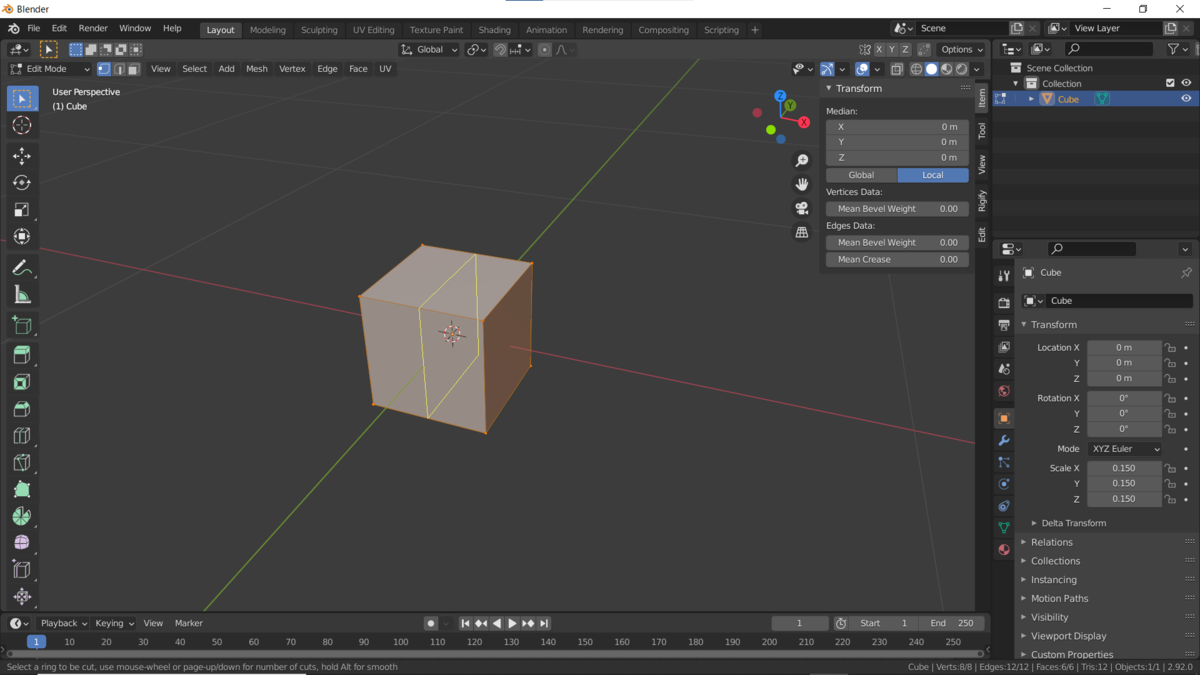

編集モードに入ってループカットします。

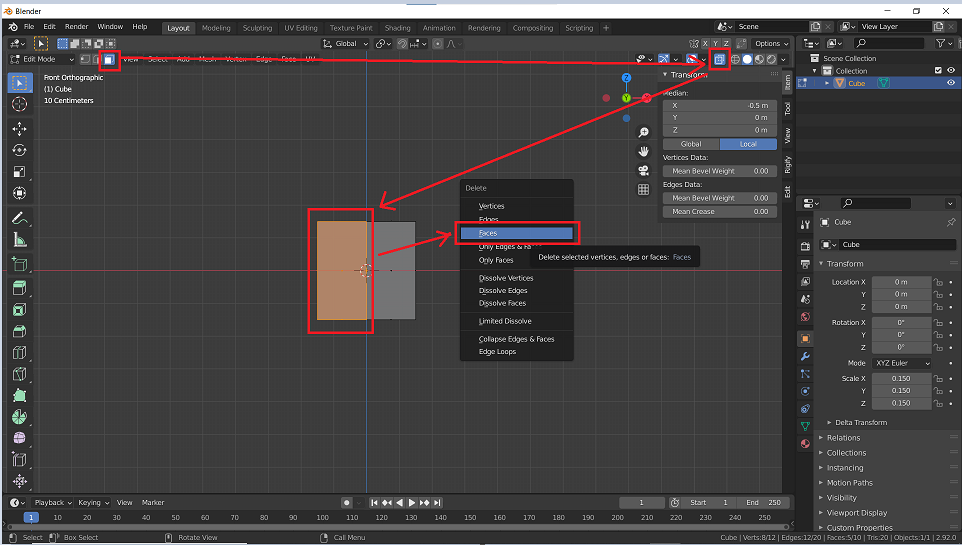

面選択の画面から、メッシュの左半分を削除します。

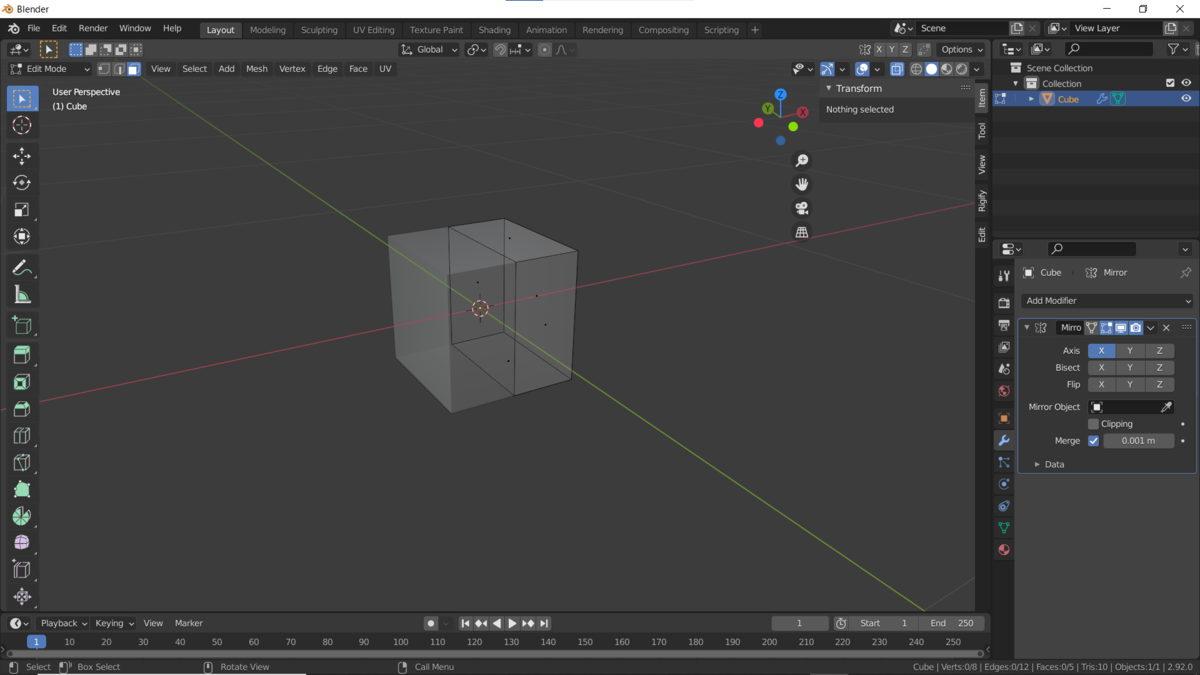

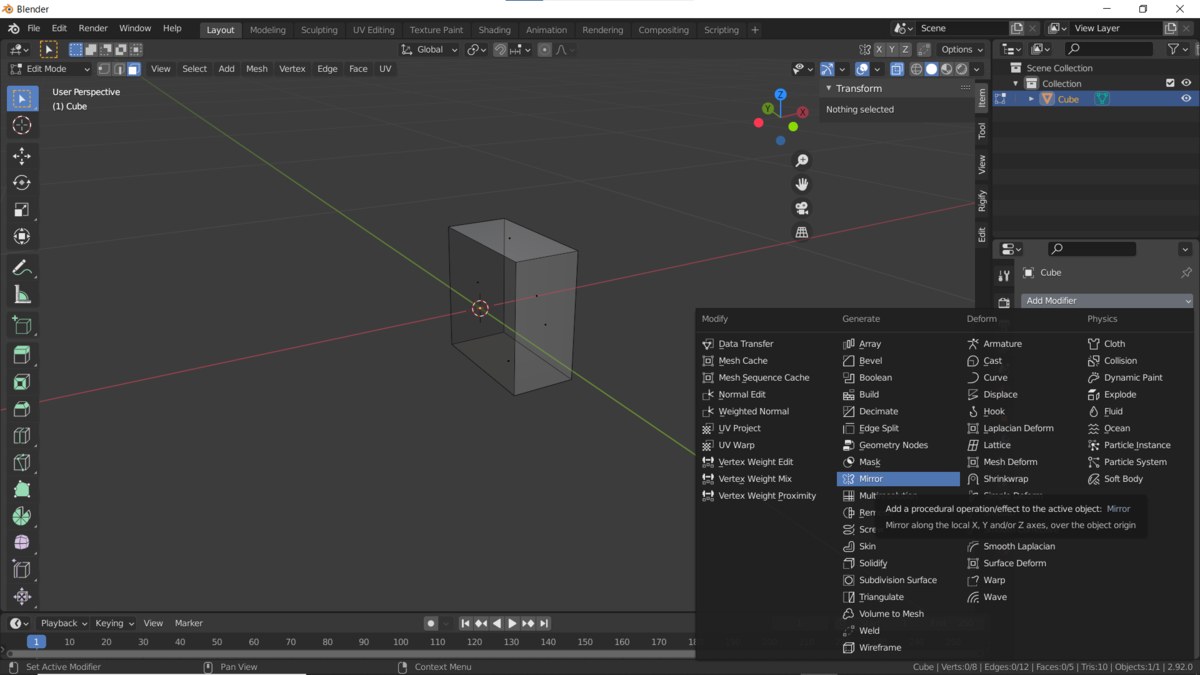

ミラーモディファイアを追加して…。
削除した左半分をミラーします。

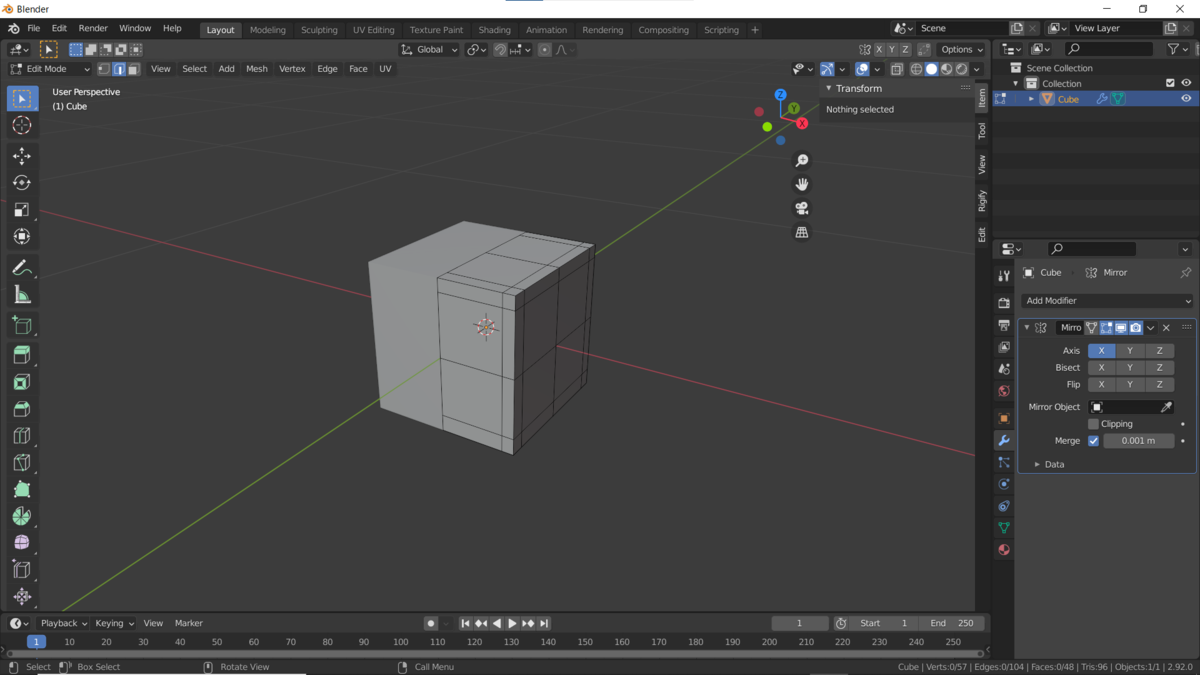

ただの立方体だと少し寂しいので、適当にループカットして…。

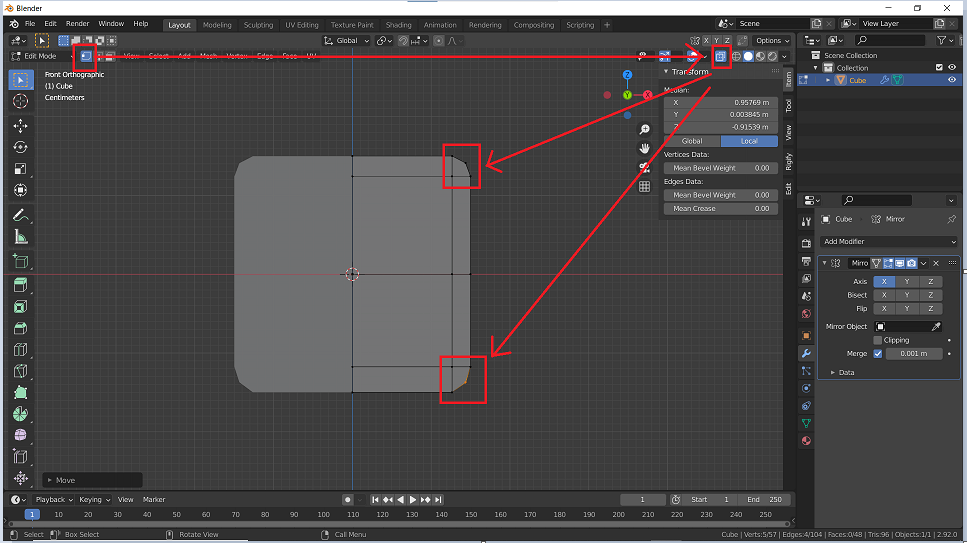

角を丸っこくします。

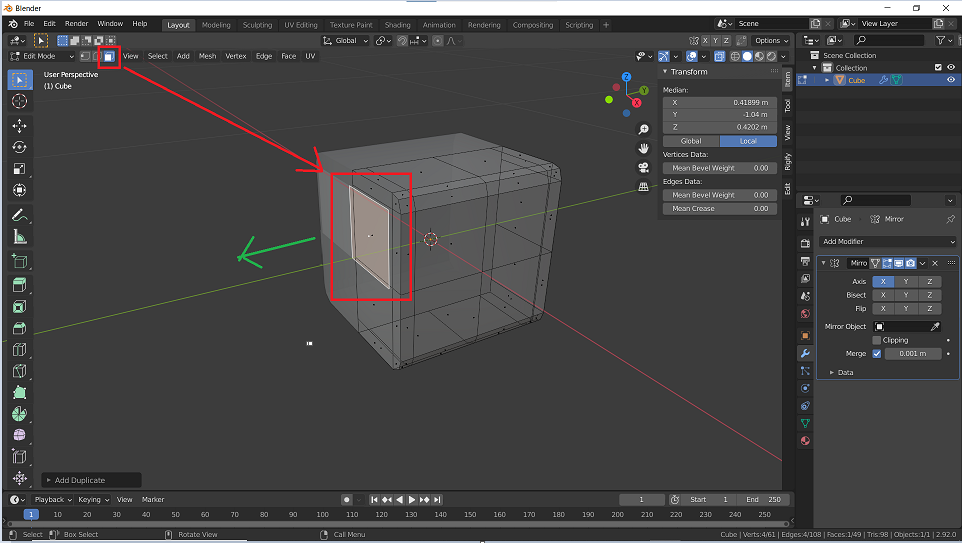

面選択画面から、目の部分の面をShift + Dでコピーして少しY軸方向に浮かせておきます。

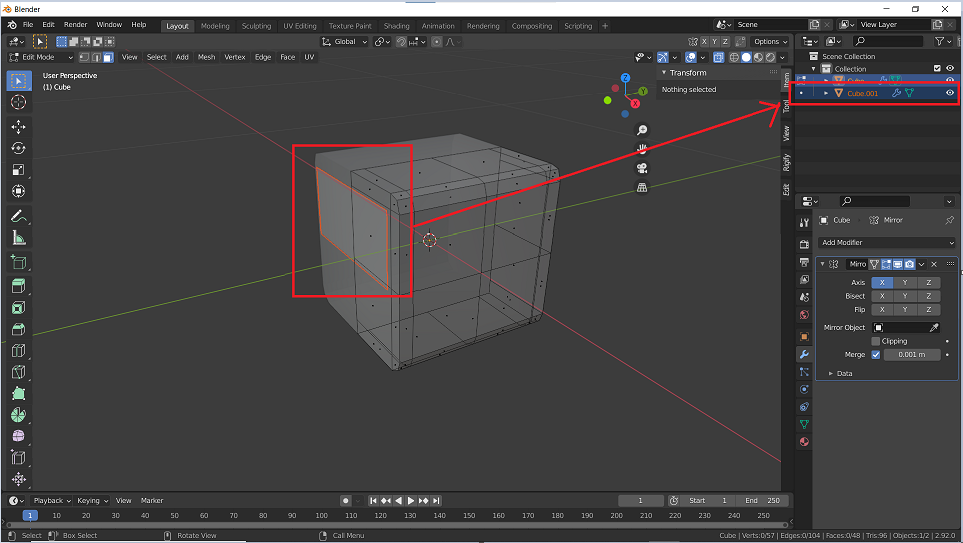

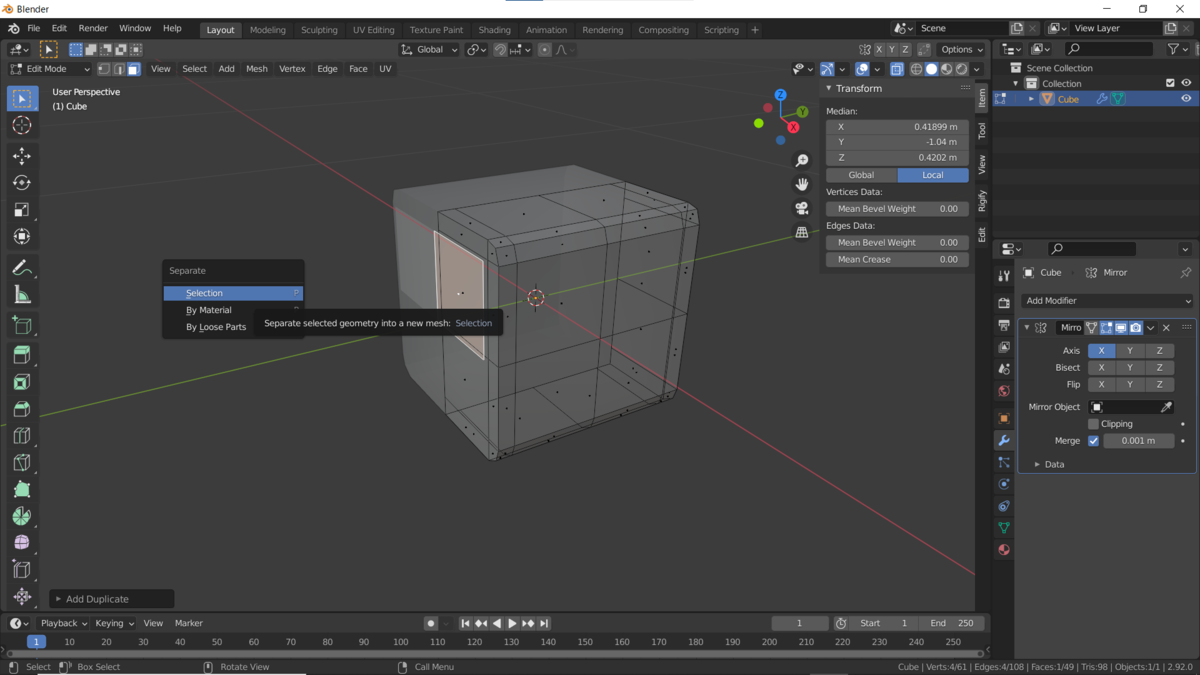

浮かした目の部分を選択した状態で、PキーからSelectionを選択してメッシュを分けます。

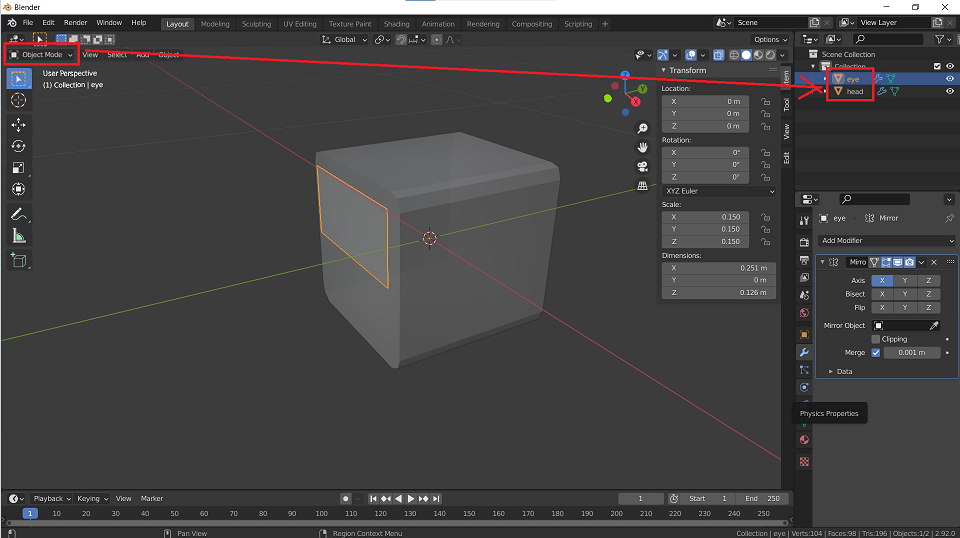

オブジェクトモードに戻って頭と目のメッシュをそれぞれリネームします。
UV展開

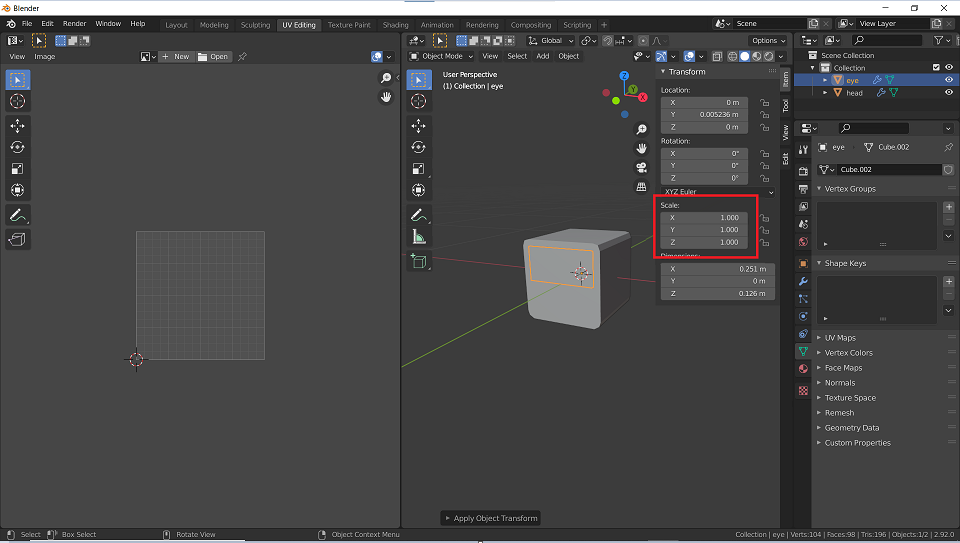

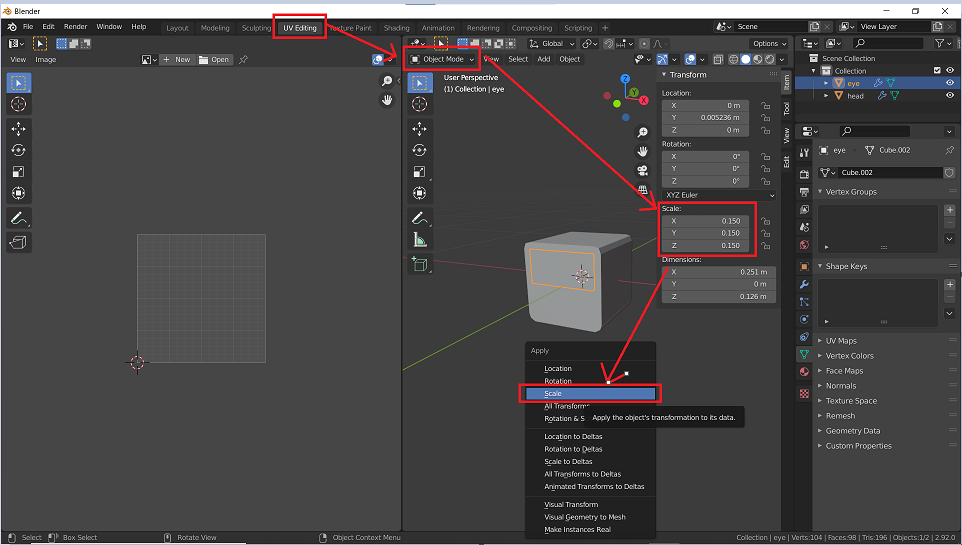

ワークスペースをUV Editingにして、オブジェクトモードにします。おそらくこの状態だとScaleが１ではない数値になっていると思うので、Ctrl + AでScaleを選択して…。
Scaleを１に合わせておきます。

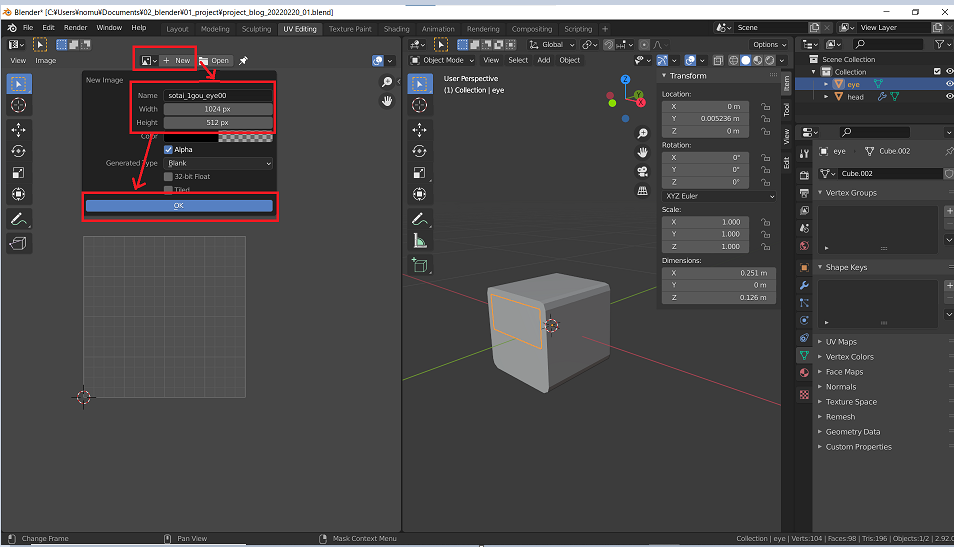

UV Editorから、Newを押してUV展開する仮のイメージを作成します。今回縦横比が１：２の画像を使いたかったので、画像のサイズに合わせてみました。

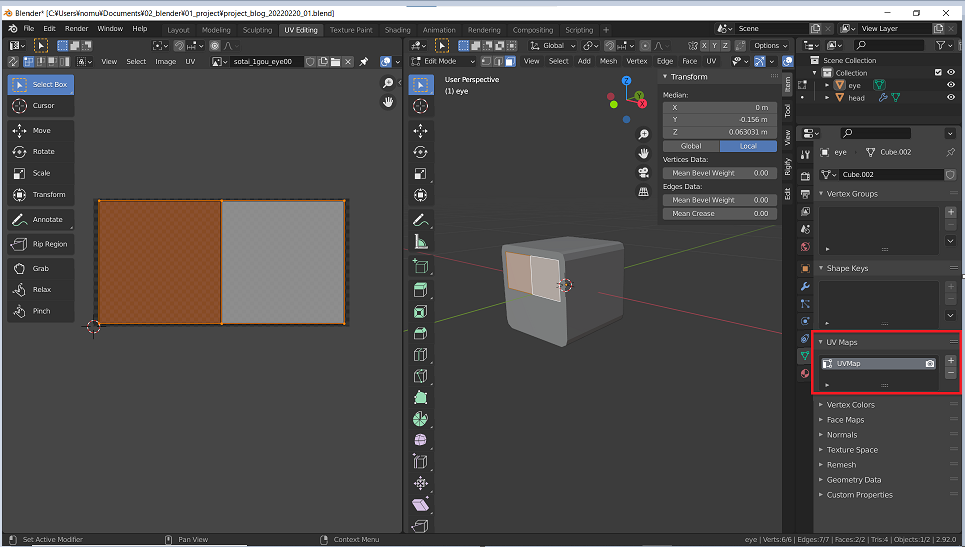

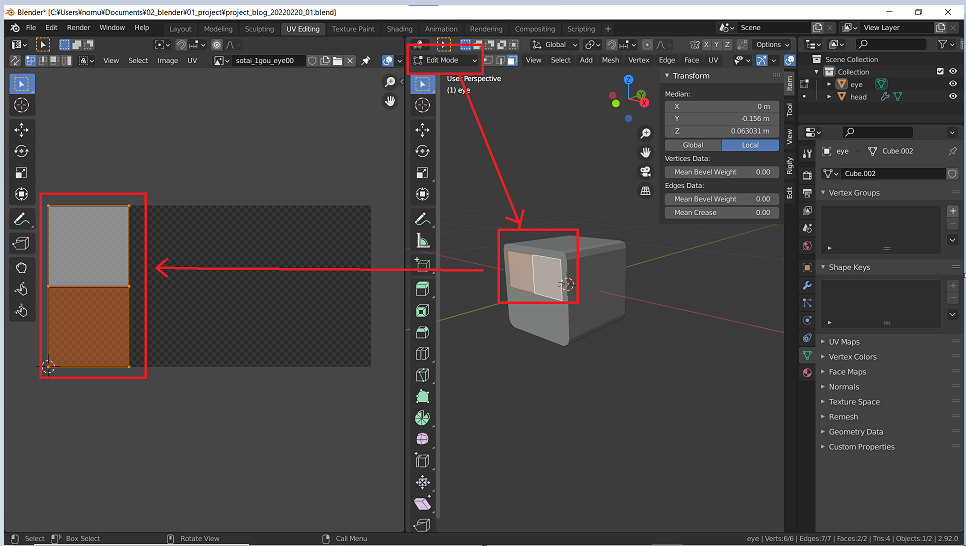

編集モードから今回UV展開する目のメッシュを全選択すると、UV Editorに展開されます。

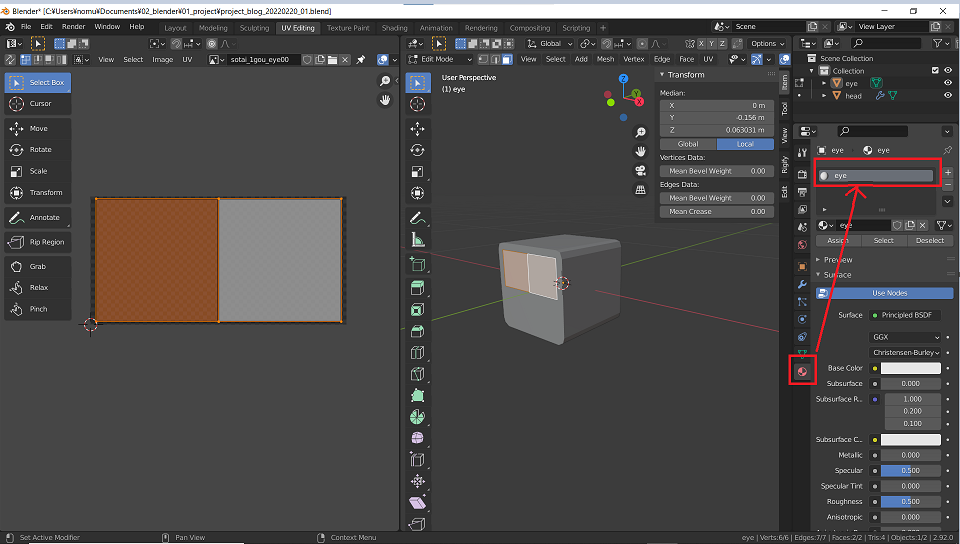

用意した画像と向きが違っていたので、Rキーで回転、Sキーで拡大、Gキーで移動して適当な位置に引き伸ばしました。
おそらくですが、今回ですと1024 × 512のイメージテクスチャに対して、こんな感じでマッピングするんだよという情報が、UVMapとして保存されているっぽいです。
メッシュとイメージテクスチャの紐づけ
メッシュ→マテリアル→イメージテクスチャの流れで紐づけられるので、マテリアルを定義しておきます。

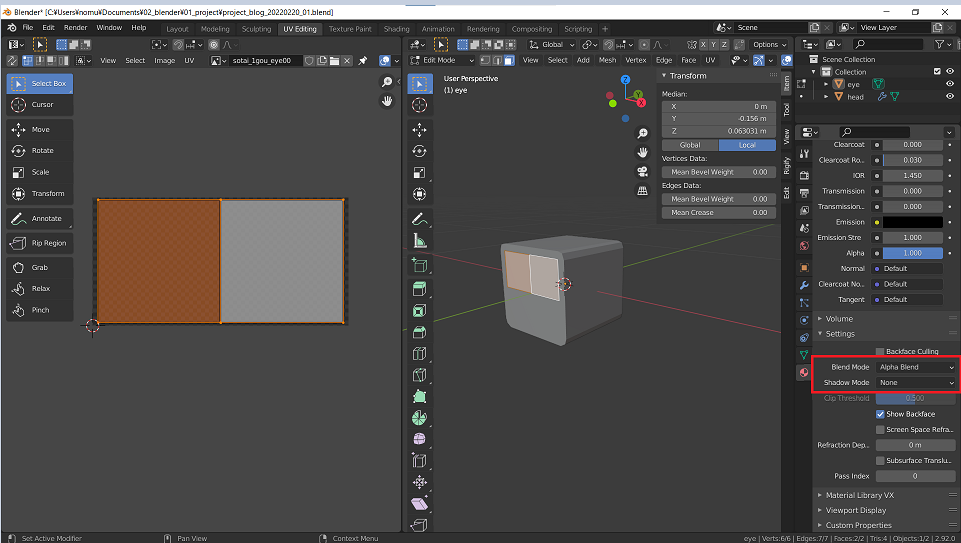

BlendモードとShadowモードはそれぞれAlpha BlendとNoneにしておきます。

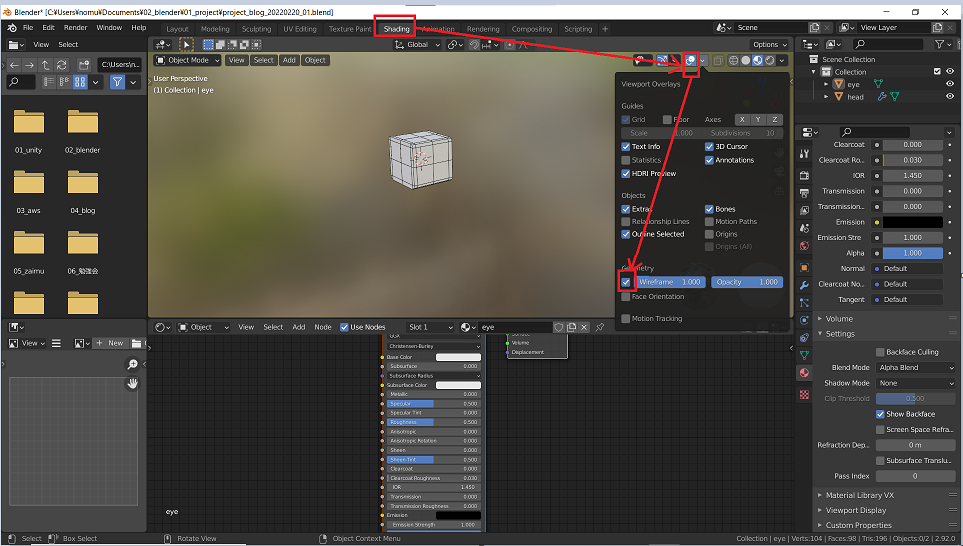

Shading ワークスペースにて、見やすいようにwire frameにチェックを入れておきます。

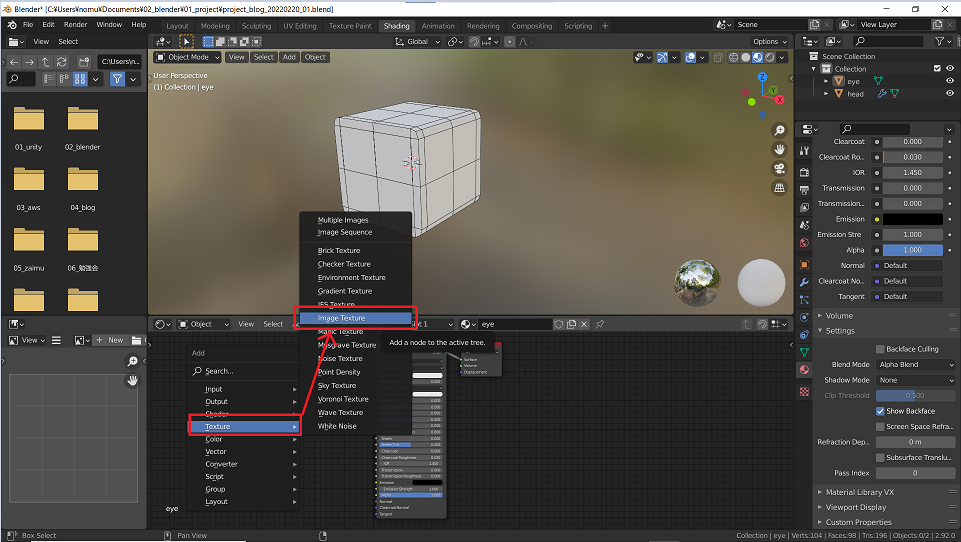

このワークスペースでは、先ほど作成したマテリアルにイメージテクスチャを紐づけるという作業をします。Image Textureを追加して…。

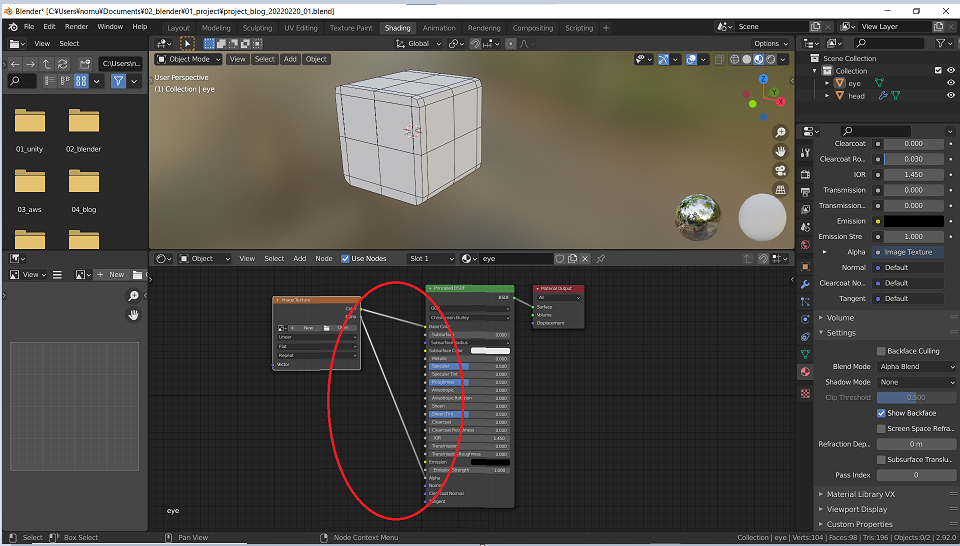

ColorとAlphaをそれぞれ紐づけます。

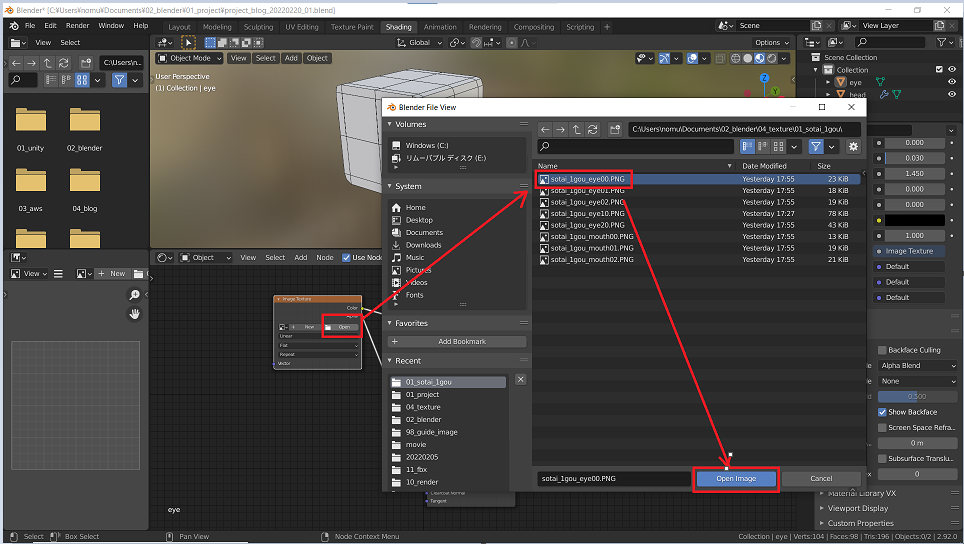

追加したImage TextureのOpenから、準備したイメージテクスチャを選択すると…。
UVMapの情報に基づいてイメージテクスチャが表示されます。

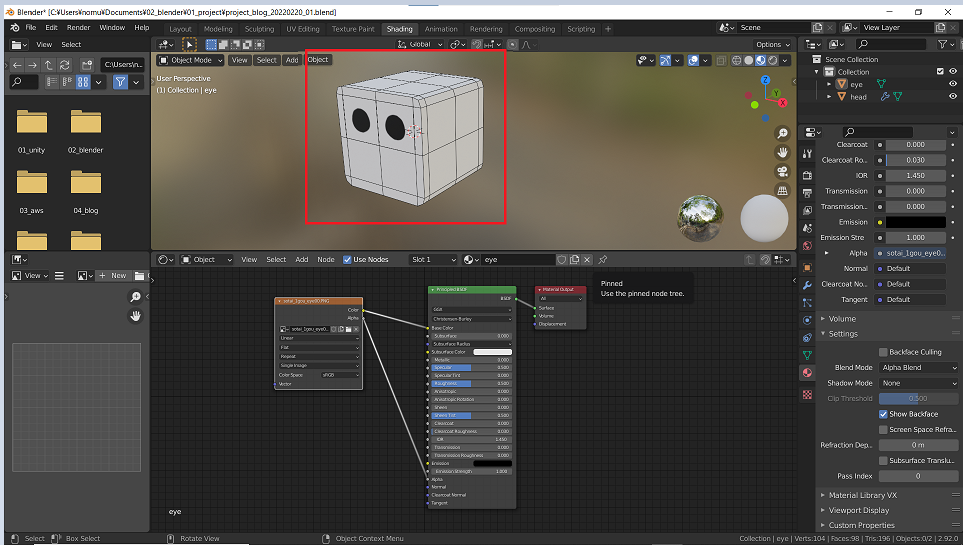

3D Viewportのマテリアルプレビューで確認すると、ちゃんと表示されていることがわかります。
慣れない作業、お疲れ様だジョ。
