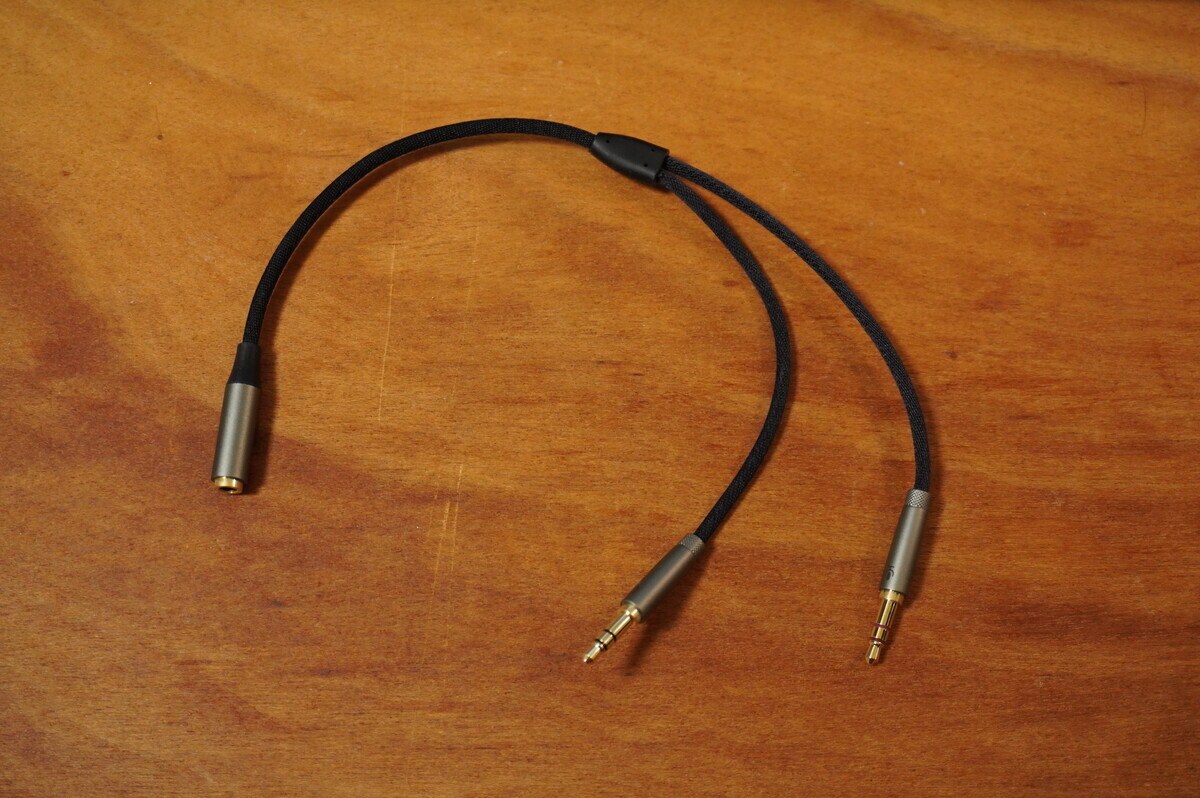

ヘッドセットの４極→３極変換ケーブルがすぐ断線するので自作する

材料

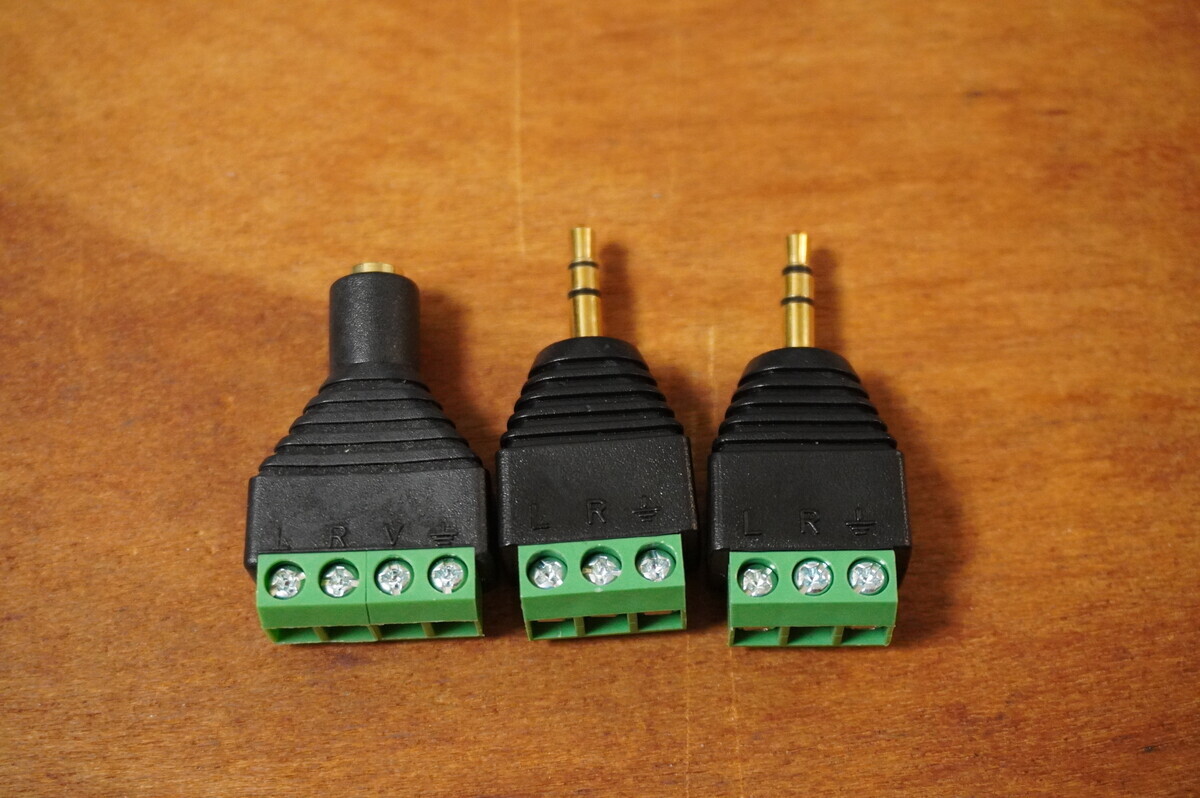

コネクタを買いました。このネジで回して銅線を接続するやつ、よく見かけますがなんていうんでしょうね。（※追記：ターミナルブロックだそうです）
オーディオ端子仕様のものがAliexpressで買えます。

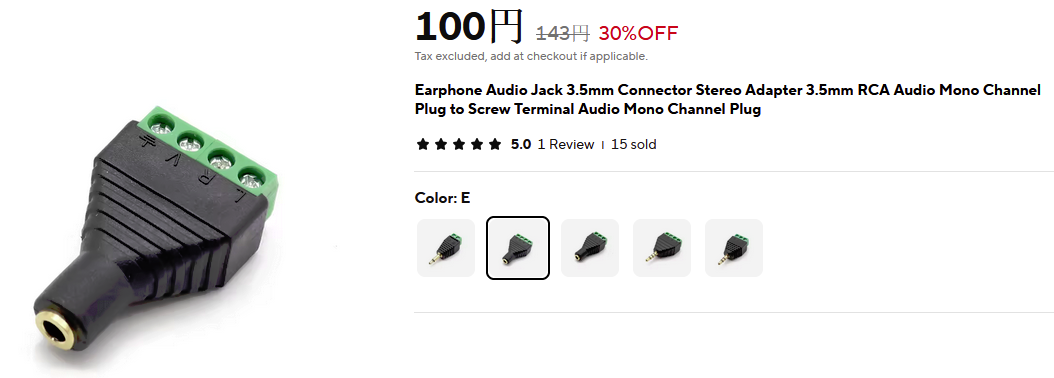

↑４極の方

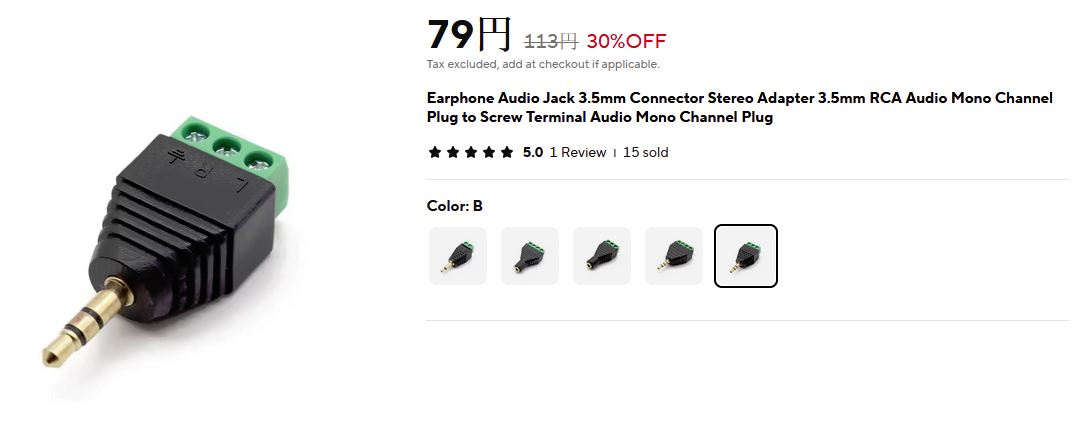

↑３極の方（２つ必要）

今回は４極→３極の変換をしますが、３極→４極にしたい場合も、オスメス逆のコネクタがリンク先で買えそうです。

つなぎ方を考える

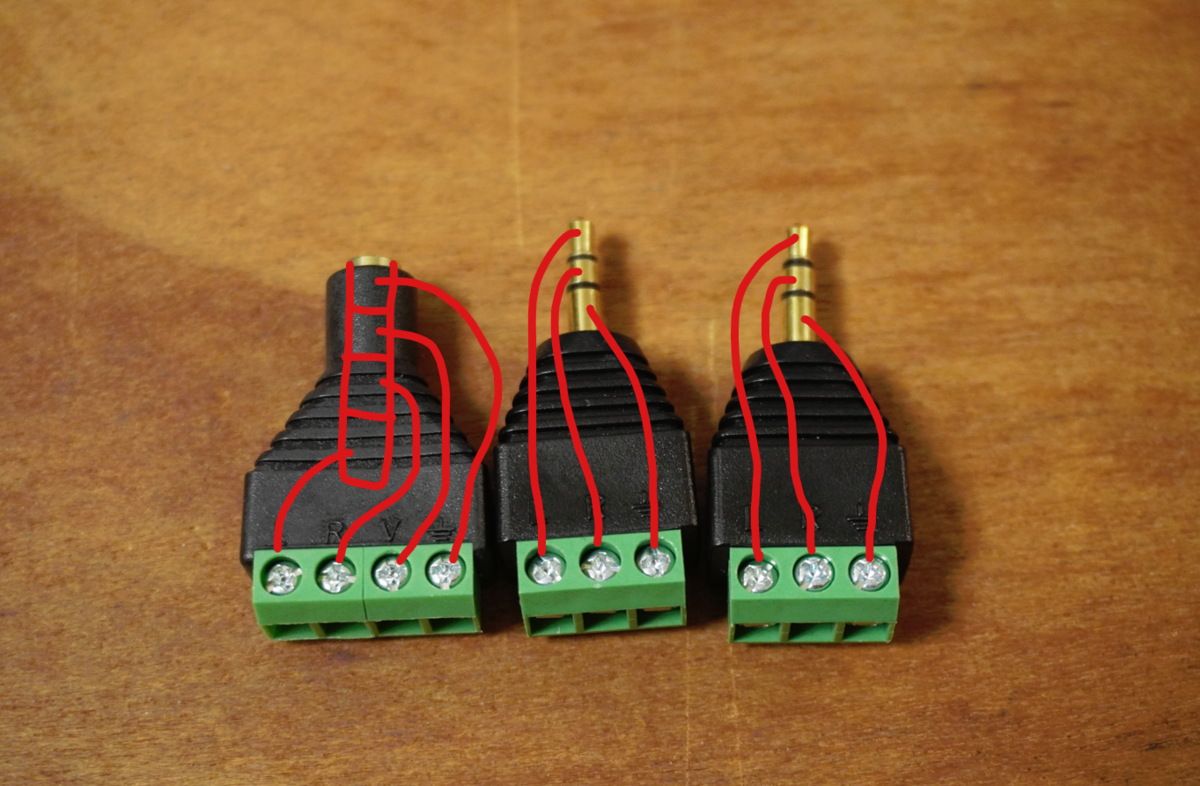

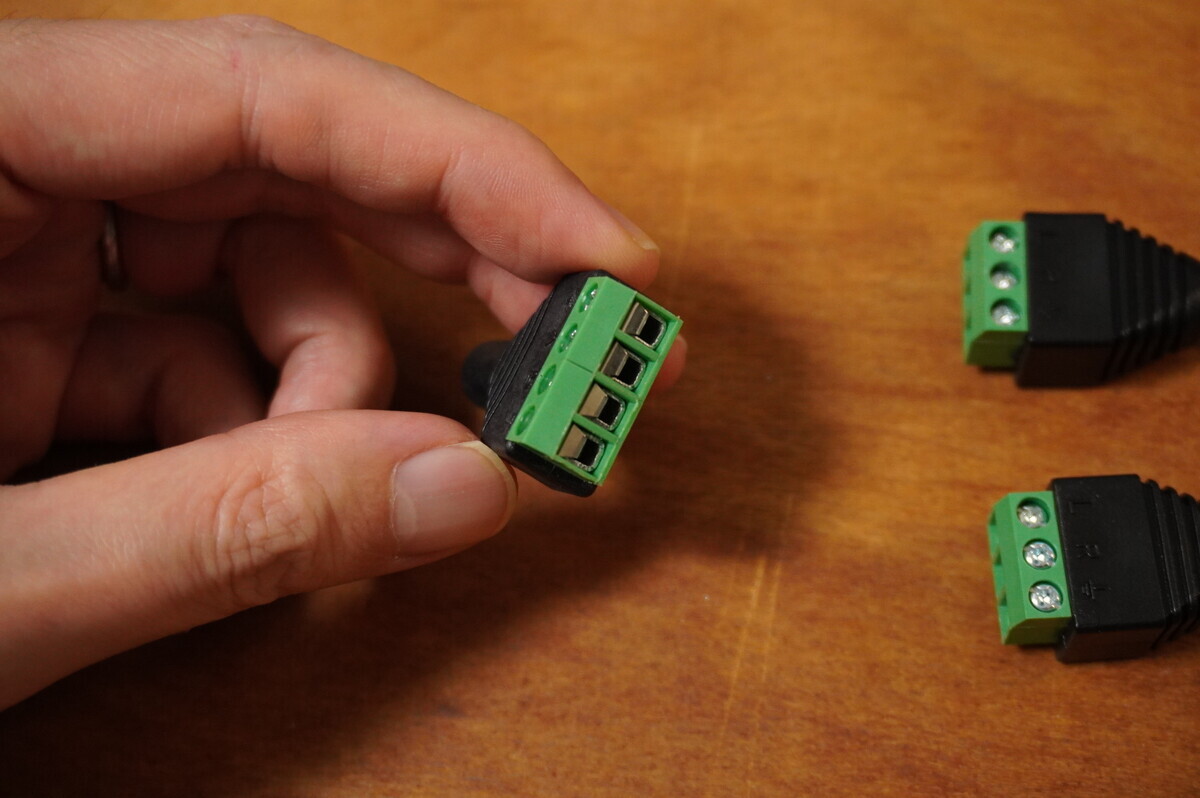

銅線をつなぐ穴は、オス端子の先にあたる部分が左になっているようです。いや言葉で言ってもわかりにくいな。

こういうことですね。

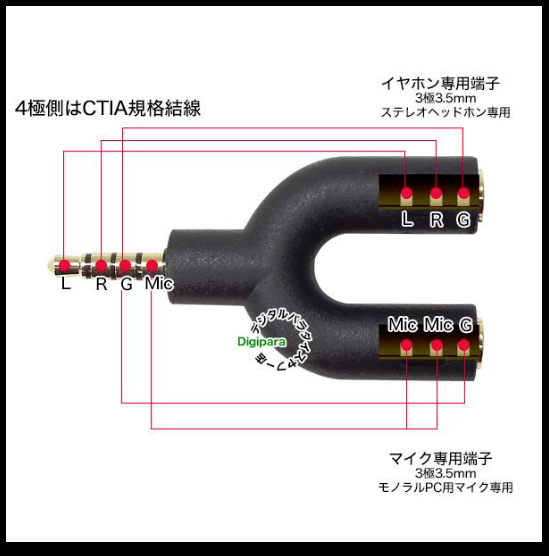

で、これから作りたい変換ケーブルの結線は、参考になりそうな資料がこちらに。

↑Yahoo!ショッピングよりキャプチャ

今回作ろうとしているものとはオスメスが逆なので要注意ですが、これを参考につなげていけば良さそうです。
ちなみにヘッドセットの４極コネクタにはOMTPとCTIAの２つの規格があるのでこちらも注意。今回はCTIAです。いまのヘッドセットはたいていCTIAじゃないでしょうか。
で、ここまでの情報をもとにつなげ方を考えてみると…。

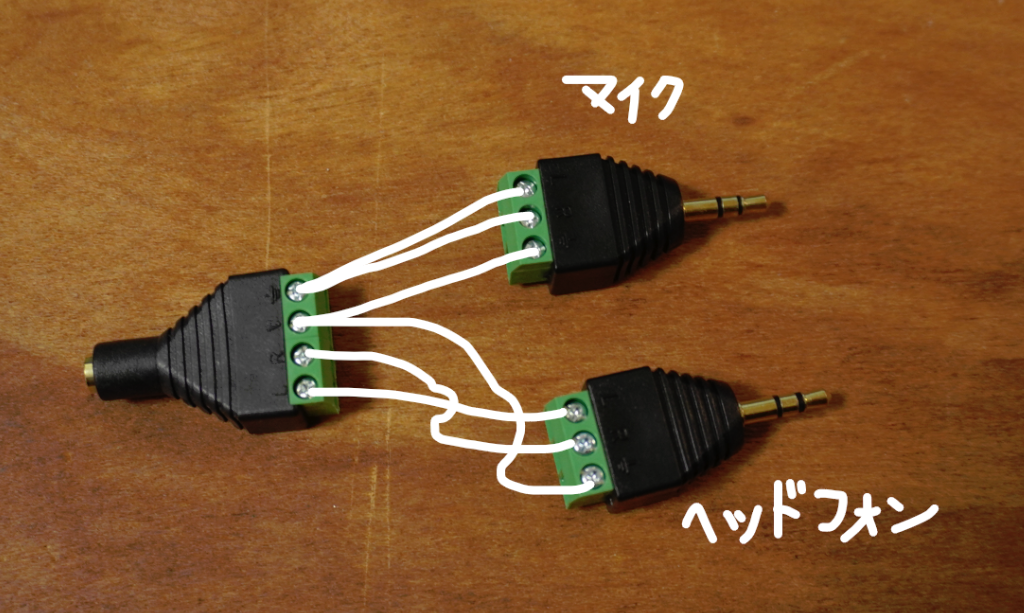

こんな感じでは！？
４極端子は、コネクタに印刷されているLとかGNDとかのマークとは端子の配置が異なるので注意です。（LRVGって書いてあるのでビデオ用の部品なんだと思います）

ではさっそく組み立てましょう。

作る

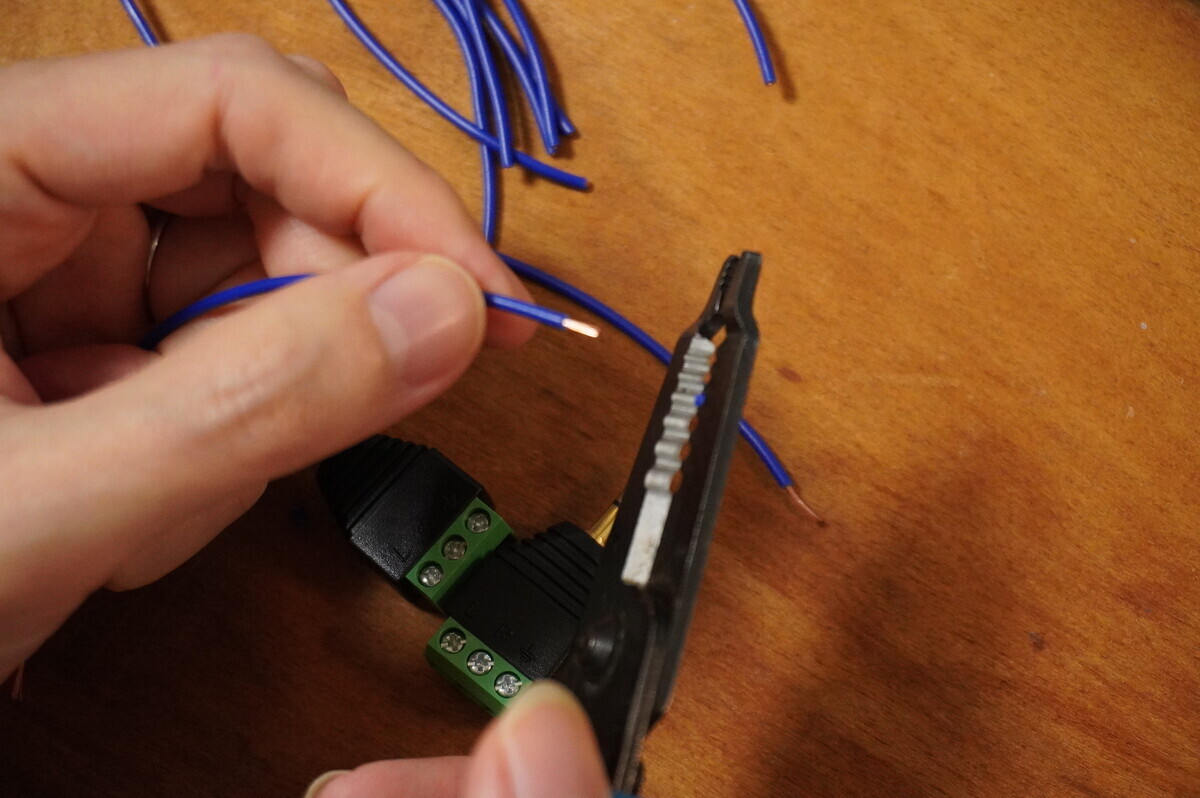

ワイヤストリッパで銅線を６本剥いて

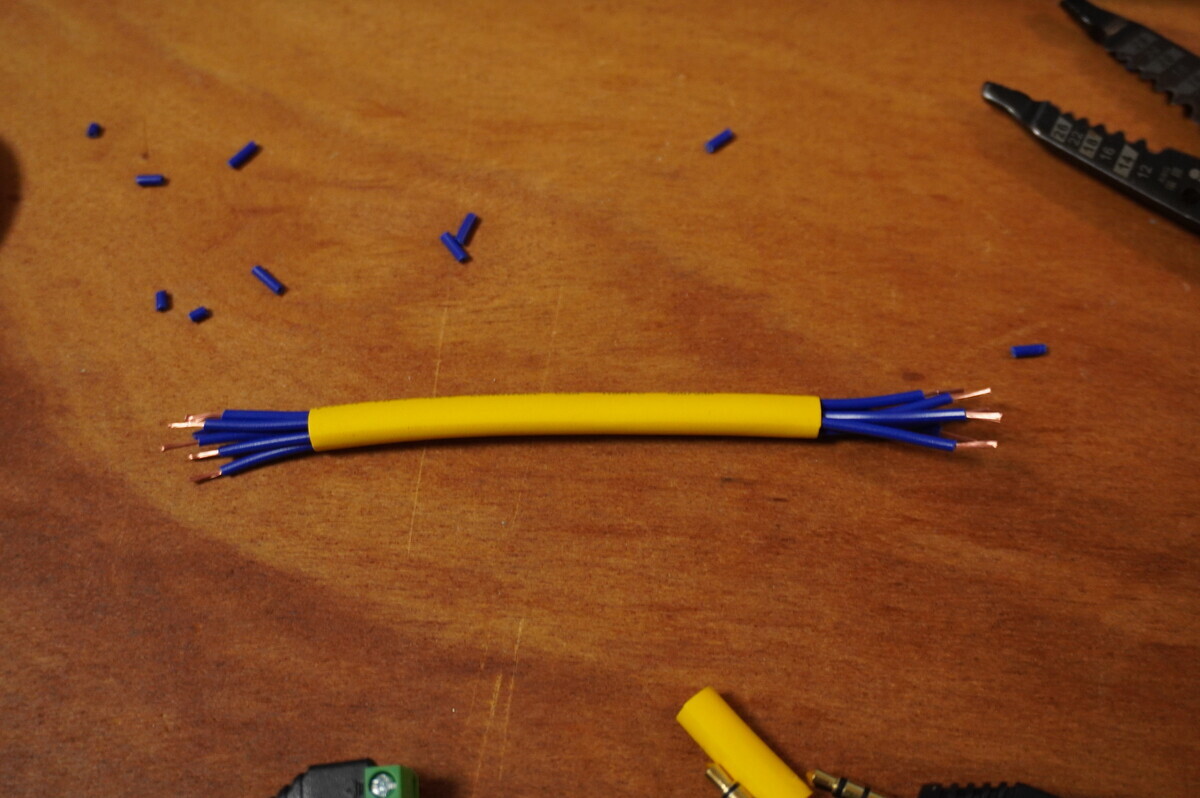

バラバラだとアレなので一応熱収縮チューブで束ねます

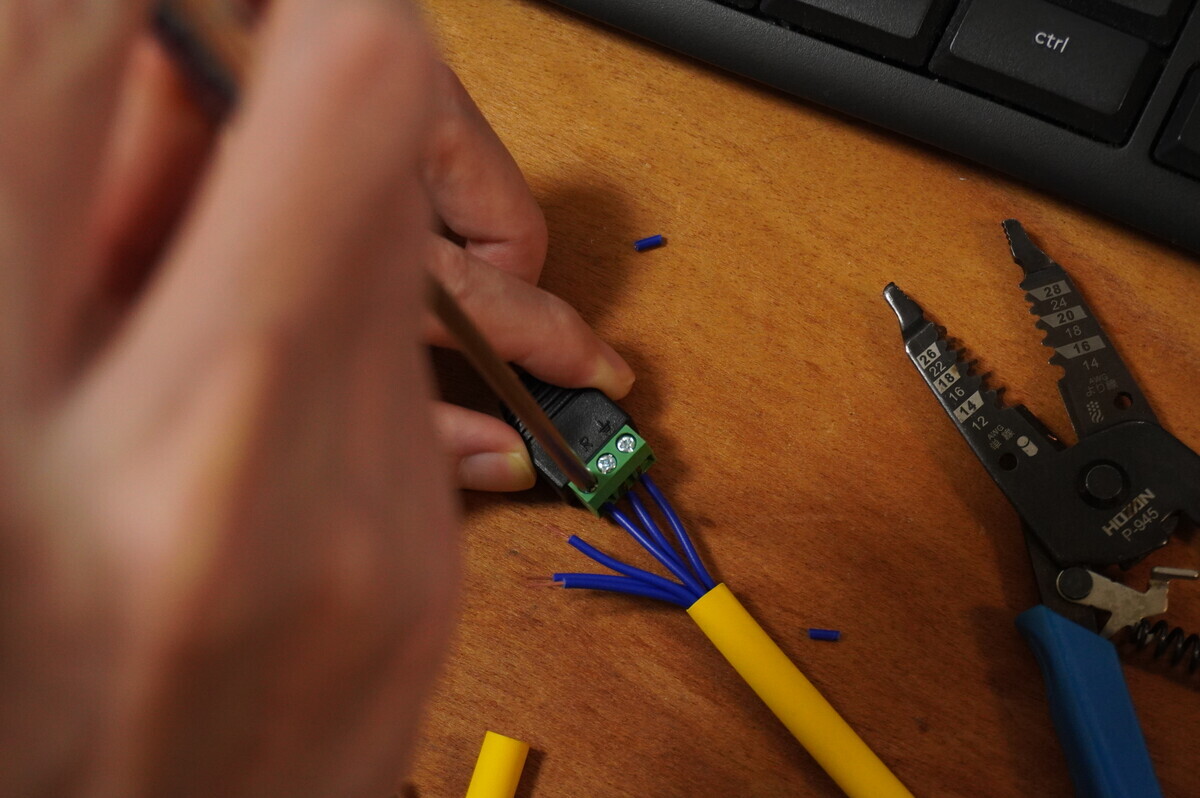

コネクタにつける

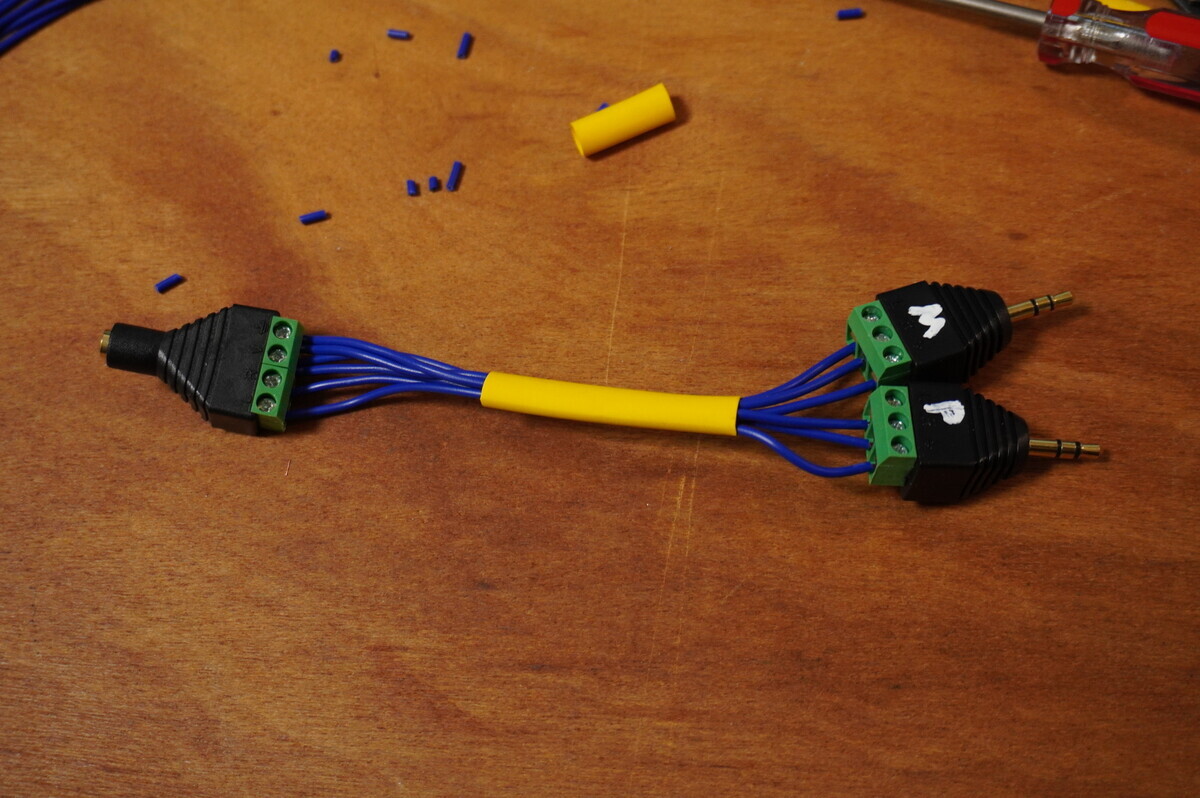

できた。ちょっと見苦しいですが強靭です。

テスト

結線が間違っていないか、実際に接続してテストしてみます。
まず、Zoomのテストミーティングでヘッドフォンとマイクが生きているか調べます。

スピーカーOK。

マイクもOK。

続いて、ヘッドフォンのLRが逆転してないか、チェック用の動画で調べます。

www.youtube.com

こちらもOKでした！

というわけで、断線しない（はず）変換ケーブルを自作しました。値段的にも買うより安くつくのでお得です。
しかし最近Aliexpressの荷物が着くのが早いですね。遅いと評判のCainiao Super Economy Globalですが、ドミニカ経由で２週間で着きました。

今日は以上です。
