2. 割り込みファイル (Interrupt File)の構成

各HARTは、割り込みの届け先毎に別々の割り込みファイルを持っている。最低でも以下の割り込みファイルを用意する必要がある。
- M-mode用割り込みファイル : 1ファイル
- S-mode用割り込みファイル : 1ファイル
- H拡張を持っている場合、VS-mode用に GEILEN個の割り込みファイルを持っている。
  - GEILEN はサポートする guest external interrupt の数
各割り込みファイルの内部ビット構成
1. Interrupt-pending-bits
  - 到着したがまだサービスされていないMSIを記録するビット列
2. Interrupt-enable-bits
  1. HARTが受付可能な割り込みを指定するビット列
各ファイルにおいて、割り込みファイルが以下のように並んでいると考えてよい (このとおりにメモリWriteを起こすわけでは無い)
以下のリストは、HARTから見えるCSRの構成 (IMSICからつながっている外部バスからは見えない)

Offset	Size	Contents
0x000	8	Interrupt-pending-bits for 1-63 (`eip0`)
0x008	8	Interrupt-enable-bits for 1-63 (`eie0`)
0x010	8	Interrupt-pending-bits for 64-127 (`eip2`)
0x018	8	Interrupt-enable-bits for 64-127 (`eie2`)
…
0x1F0	8	Interrupt-pending-bits for 1984-2047 (`eip63`)
0x1F8	8	Interrupt-enable-bits for 1984-2047 (`eie63`)

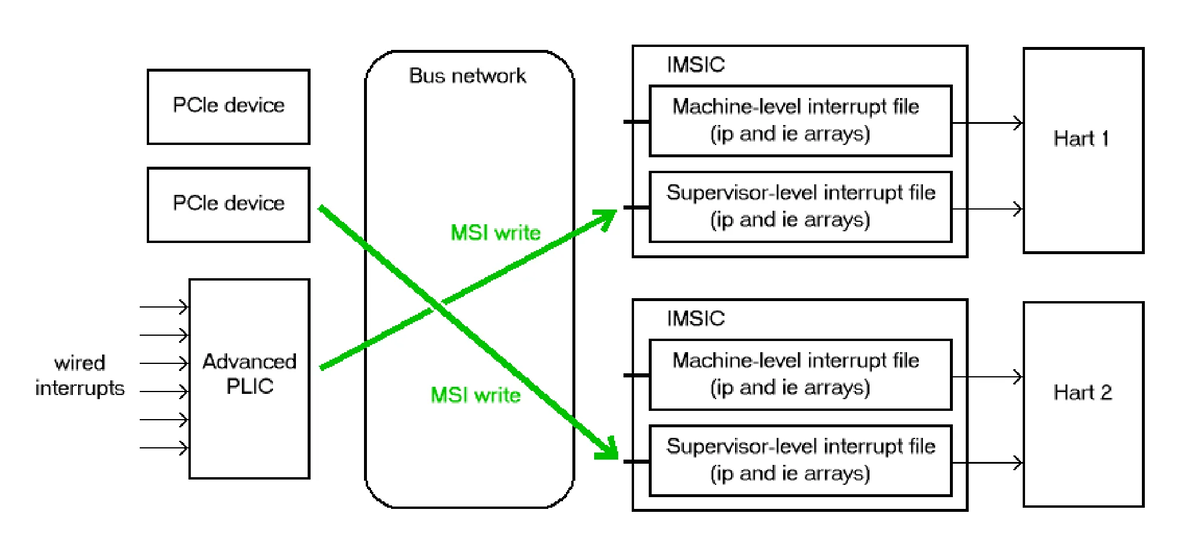

MSIは特定アドレスへの32ビット書き込みとして送出される。
- MSIアドレス: IMSICのどの割り込みファイルに書き込むか
- MSIデータ: その割り込みファイルの中で、どの割り込みID番号をPendingにするかを示す。
  - 最大IDは上記の通り、2027となり、これがエンコードされた状態で送られる。

3. MSI割り込み書き込みによる割り込みの起こし方

IMSICの seteipnum_le にLittle Endianで値xを書き込む → ID=x のPendingビットが1に設定される。
- Big Endianの場合は　seteipnum_be にBig Endianで値 x を書き込む。
各割り込みファイルにつき、 4KiBの物理アドレス空間が確保されている。

Offset	Size	Contents
0x000	4	`seteipnum_le`
0x004	4	`seteipnum_be`

各割り込みファイルにおいて、M-modeの割り込みファイルページを連続した領域に集約し、S-mode + VS-modeの割り込みファイルページも別の連続領域に集約することが推奨されている。
- 理由: PMP (Physical Memory Protection) での防御時に、PMPエントリを最小限にするため。

IMSICに外部メモリバスから割り込み通知が書き込まれた後、HART側からCSRにアクセスしてその情報を読み出すことができる。

上記のeip0 ~ eip63 / eie0 ~ eie63が直接アクセスできれば良いのだが、消費するCSRの空間が大きいので、セレクトレジスタを使ってどのCSRにアクセスするのかが決められる。

CSR Address
0x350	`miselect`	Machine indirect register select	間接的に読み込むレジスタアドレスを指定する
0x351	`mireg`	Machine indirect register select	間接的に読み書きが可能なレジスタの実態がここにミラーされる
0x150	`siselect`	Supervisor indirect register select	間接的に読み込むレジスタアドレスを指定する
0x151	`sireg`	Supervisor indirect register alias	間接的に読み書きが可能なレジスタの実態がここにミラーされる

実際にアクセスできるCSRのmiselectで指定するアドレスとそのCSRのペアは以下のとおりである。

eidelivery（外部割り込みの delivery enable）
- eidelivery は「IMSIC から見た外部割り込みを mip/sip/hgeip に出すかどうか」を制御するレジスタ。
  - 0 = InterruptをMIP/SIP/HGEIPに通知しない
  - 1 = InterruptをMIP/SIP/HGEIPに通知する
  - 0x4000_0000 = PLIC / APLICからのInterruptを通知する
- リセット後、0x40000000 に初期化されることがあり (サポートされていれば)、これは「PLIC/APLIC がある前提のレガシーSW を動かすため」のモード
eithreshold（外部割り込みの優先度しきい値）
- この割り込みファイルから出せる最低優先度(最大 ID 番号)
  - eithreshold = 0 のとき：全ての enable された割り込みが候補になる
  - eithreshold = T (>0) のとき：ID ≥ T の割り込みは「存在しない」のと同じ扱いで、enable ビットが立っていても通知されない。
eip / eie ビット列
- eip0–eip63：pending ビット配列
- eie0–eie63：enable ビット配列
  - 1 レジスタあたり 64 個の ID を担当（XLEN に応じて odd/even レジスタの扱いが変わる）。
  - 有効な ID に対応しないビットは読み取り専用 0

CSR Address	CSR Name	Explanation
0x35c	`mtopei`	Machine top external interrupt (only with an IMSIC)
0xFB0	`mtopi`	Machine top interrupt
0x15C	`stopei`	Supervisor top external interrupt (only with an IMSIC)
0xDB0	`stopi`	Supervisor top interrupt
0x25C	`vstopei`	Virtual supervisor top external interrupt (only with an IMSIC)
0xEB0	`vstopi`	Virtual supervisor top interrupt
