Cache Stashing (続き)

DataPullメカニズム

DataPull メカニズムは、Snoop レスポンスを通して Read リクエストを暗示する方法である。 DataPull は、他のスヌープには適用されず、Snoop Requestを隠すことにのみ適用される。

DataPull リクエストを受け取るRN-Fは、DataPull を使うか、別のRead Requestを送るかを選択できる。 RN-FがDataPullを要求しないことを選択した場合、RN-Fはスヌープに応答し、キャッシュ・ラインを取得するために後でRead Requestを送ることができる。

DataPull で許可されるすべてのSnoopレスポンスについては、AMBA 5 CHIアーキテクチャ仕様を参照のこと。

このセクションでは、DataPull メカニズムを利用するRF-Fが、Stashingトランザクションの一部としてデータを受け取るプロセスについて説明する。DataPull の完全なトランザクションフローは以下の通りである：

１. HN-FはStashing Snoopを発行し、Snoop FlitのDoNotDataPull フィールドを0 に設定する。これは、RN-FのスタッシュターゲットがDataPullを要求できることを示す。

２. DoNotDataPull = 0を受信したRN-Fは、そのSnoop応答でDataPull を要求することを選択できる。この例では、RN-FはDataPull を要求することを選択する。

３. RN-Fは、応答フリットに2つのフィールドを設定することにより、DataPullを要求する：

４. RN-Fは読み取りデータを受信する。

５. RN-F は HN-F に CompAck メッセージを発行する。

この図では、システム例には以下が含まれる：

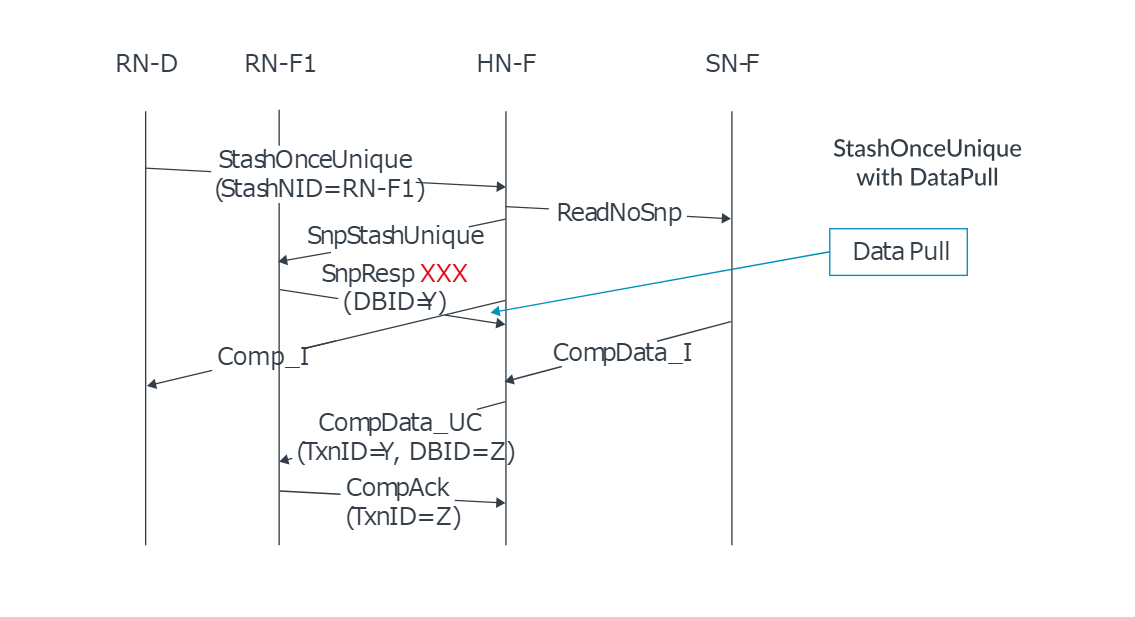

この例における完全なトランザクションフローは以下の通りである：

RN-DはStashOnceUnique RequestをHN-Fに発行する。 StashNID フィールドの値は、RN-F1が Stash Target であることを示す。
HN-FはStash Requestを受け入れる。
HN-Fは以下を発行する：
- SN-F への ReadNoSnp Request
- SnpStashUnique SnoopをRN-F1へ
HN-FはRN-DにCompletion応答を送信する。
RN-F1はStash Hintを受け入れる。
RN-F1はSnpStashUnique にSnpResp_I_Read DataPull リクエストで応答する。 SnpResp_I_Read 応答は暗黙のRead Requestをシグナリングする。 DBID フィールドはトランザクションIDをY として設定する。
SN-F はキャッシュ・ラインを HN-F に返す。
HN-Fはキャッシュ・ラインをRN-F1に転送する：
- TxnID = Y である。
- DBID = Z
RN-F1は、TxnID = Zの完了確認応答をHN-Fに発行する。

この例では

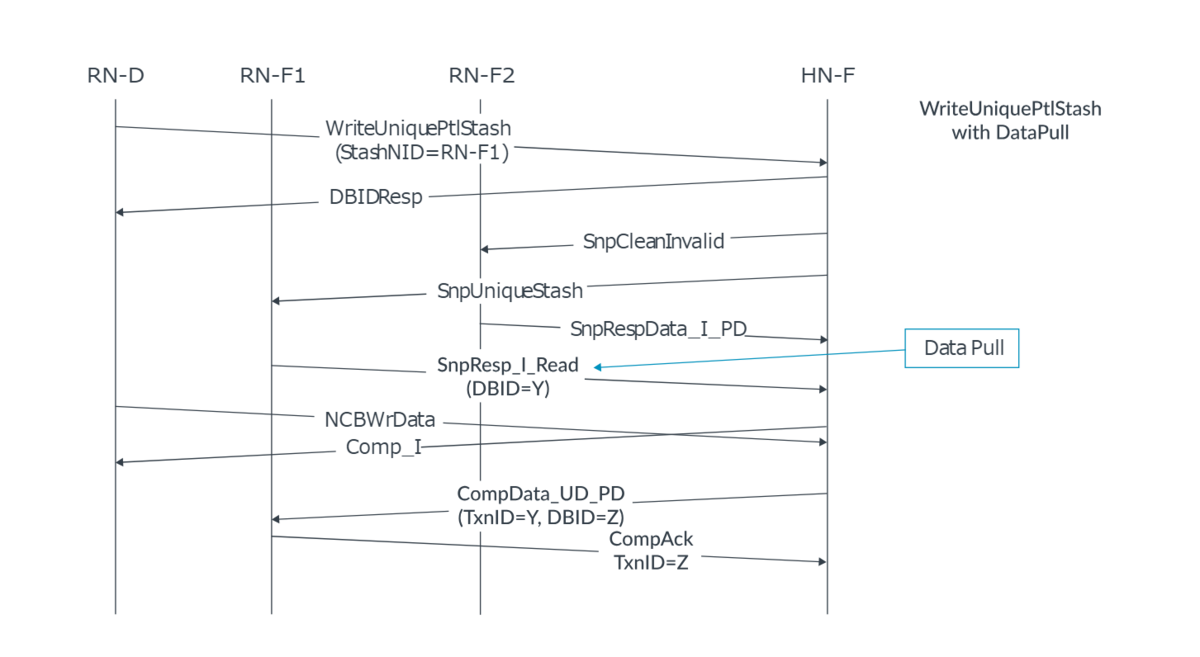

この例のトランザクションの流れは以下の通りである：

１. RN-DはWriteUniquePtlStash リクエストをHN-Fに発行する。スタッシュターゲットはRN-F1である。

２. HN-FはStash Requestを受け入れる。

３. HN-FはDBIDResp をRN-Dに返す。

４. HN-FはRN-F2に対してSnpCleanInvalid Snoopを生成する。これは、RN-F2がキャッシュ・ラインと、SnpUniqueStash を隠し場所ターゲットRN-F1に保持しているからである。

５. RN-F2はキャッシュ・ラインを無効にする。

６. RN-F2 は Dirty データを含む Snoop Response を HN-F に返す。

７. RN-F1 は暗黙の Read Request で Snoop Response を発行する。 DBIDフィールドは、隠しデータのTxnID をY として設定する。

８. HN-FはSnoops応答を受信する。

９. HN-FはRN-Dに完了応答を発行する

１０. RN-DはStash Requestの書き込みデータをHN-Fに送る。 HN-Fは書き込みデータとSnoop応答からのデータの両方を持つ。 HN-Fはキャッシュ・ラインに新しいデータを作成する。

１１. NH-Fはキャッシュ・ラインの所有権をRN-F1に送る。応答フィールドは以下の通りである：

１２. RN-F1はCompAck レスポンスをTxnID = Zで送信する。
