トランザクションの流れ
WriteNoSnp トランザクションのフロー
このセクションでは、Request Node 0から Completer Node 5までの WriteNoSnp トランザクションの流れを説明する。
- Requester node 0は、図に示すように、TXREQチャネル上で
WriteNoSnpメッセージをHome node 3に発行する：
- Home node 3は、
CompDBIDRespメッセージでRequster node 0に応答する。この応答は、書き込みデータを受け入れることができることを示しており、Home node の TXRSPチャネル上で送信される。
次の2つのステップは、どのような順番で起こっても構わない：
Home node 3は、図に示すように、
WriteNoSnpメッセージをCompleter node 5に発行し、CompDBIDResp応答を受信する：
- あるいは、Requester Node 0は、図に示すように、
WriteNoSnpの書き込みデータをTXDATチャネルを介してHome node 3に送ることができる：

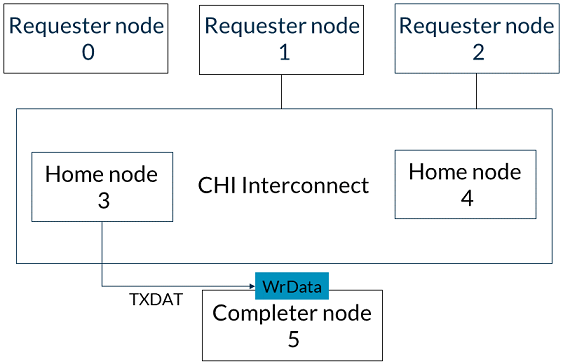

- Completer node から
CompDBIDRespを受信し、リクエスタ・ノードから書き込みデータを受信すると、図に示すように、Home node 3は書き込みデータをTXDATチャネルでCompleter node 5に送信する：
