システムアドレスマップ
- システム内のすべてのコンポーネントには、固有のノードIDが割り当てられる。CHIはシステム・アドレス・マップ(SAM)を使用して、物理アドレスをターゲット・ノードIDに変換する。
- 送信リクエストのターゲットノードIDを決定できるように、各RNとHNはSAMを持たなければならない。
- 以下の図は、物理アドレスをHNノードIDにマッピングするRN SAMと、物理アドレスをSNノードIDにマッピングするHN SAMを示している：
- アドレス0x8000_0000 のトランザクションは、ノード0のRN SAMを通過する。
- RN SAMは宛先をNode-5に決定する。
- トランザクションはNode-5でHNにルーティングされる。
- HNはトランザクションを受信する。
- HNはHN SAMにアドレスを通し、宛先をNode-2と決定する。
- トランザクションはNode-2を持つSNにルーティングされる。
RN SAMは以下の要件を満たさなければならない：
- システムのアドレス空間全体を完全に記述しなければならない
- 物理コンポーネントに対応しない物理アドレスは、適切なエラー応答を提供できるノードにマップされなければならない。
- すべてのRNはRN SAMの一貫したビューを持たなければならない。 例えば、アドレス0xFF00_0000 は、どのRNが発行したかに関係なく、常に同じHNに送られなければならない。
ノードチャネル

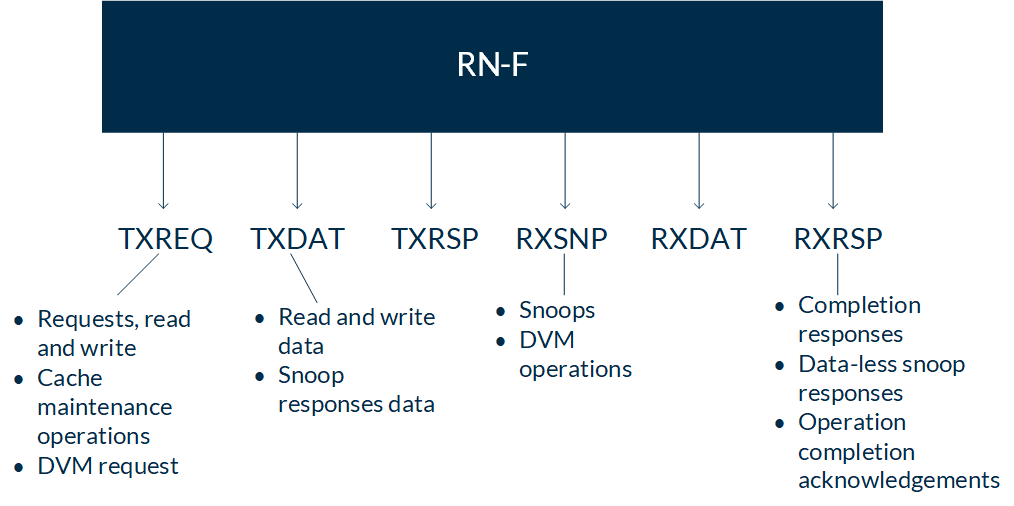

CHIはACEと異なるチャネルを使用する：
- REQ(Requests): リードおよびライトリクエスト、キャッシュメンテナンスリクエスト、およびDVMリクエスト（DVM Requests）を送信する。
- RSP(Response): 書き込みやキャッシュ管理応答からデータレススヌープ応答や操作完了確認に至るまで、様々なタイプのメッセージに対する完了応答を送信する。
- SNP(Snoop): スヌープの発行またはDVM操作の送信、データ転送メッセージとラベル付きDAT、および書き込みと読み取りデータ、およびデータ付きスヌープ応答の送信
- RN-Fが読み取り要求を発行すると、TXREQチャンネルに要求を送出する。
- 読み取りデータが戻ってくると、RN-FはRXDATチャネルでデータを受信する。
各ノードのTX信号は、ターゲット・ノードのRX信号に接続される。 SNP チャネルには以下の制約がある：
HN-FとMNだけがSNPチャネルでメッセージを発行する。
- RN-FはSNPチャネルでスヌープのみを受け入れる。
- MNはSNPチャネル上でDVMメッセージのスヌープのみを受け入れる。
