RISC-Vの高性能アウト・オブ・オーダCPU XiangShanについての資料を読む (4. Microarchitecture Design and Implementation)

HPCA2024で開催された、RISC-Vのアウト・オブ・オーダCPU XiangShanについての資料が公開されていたので、読んでみることにした。 じっくり読みたいので、1ページずつ要点を抑えていく。

次は、マイクロアーキテクチャのトピックについて。続き。

xiangshan-doc.readthedocs.io

---

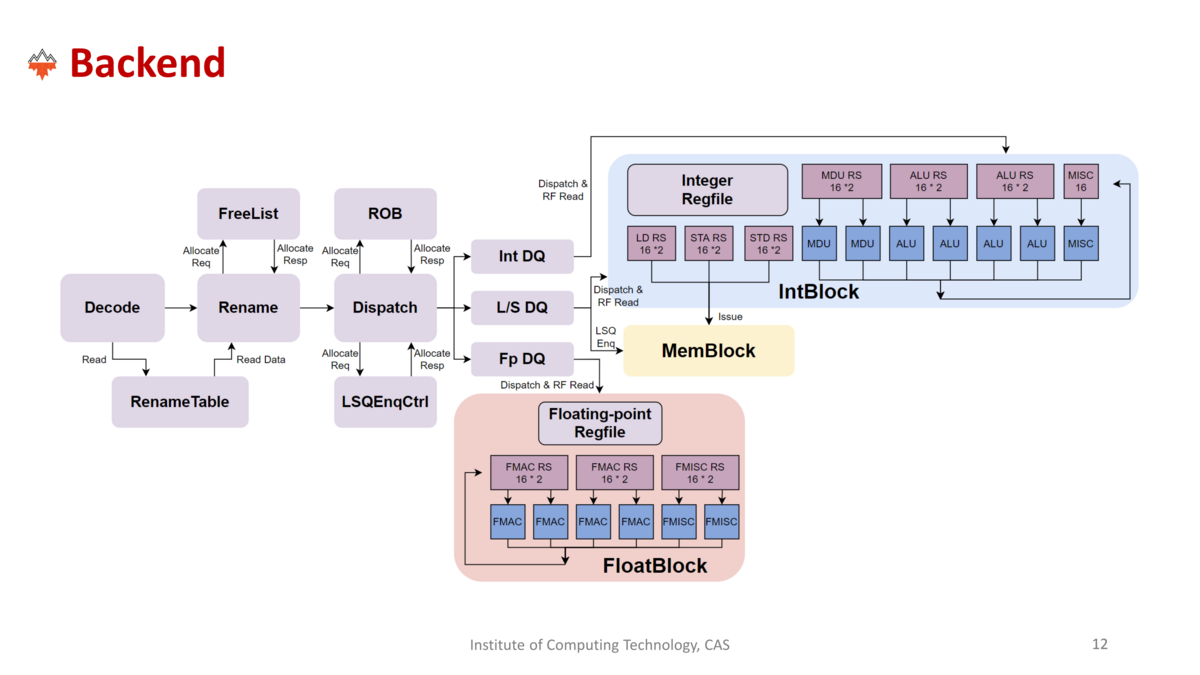

• バックエンドの構成

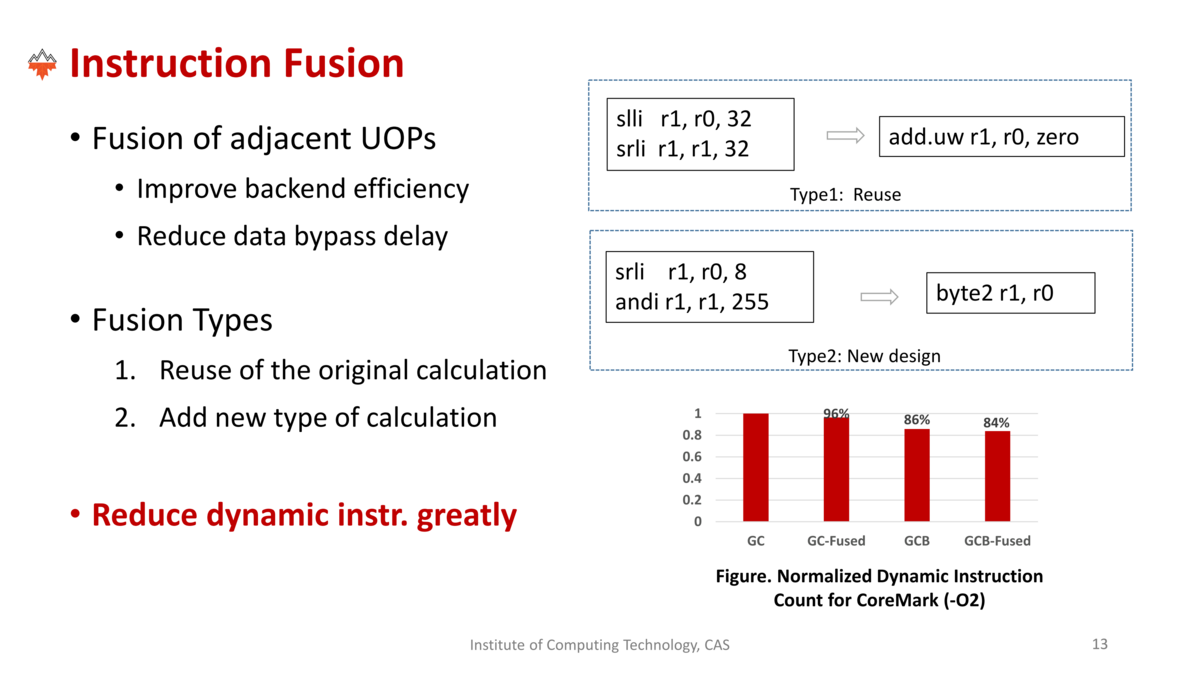

• 命令フュージョン
  • 隣接しているuOPsを結合する。
  • RV64GCとRV64GC-Fusedで4%の命令削減、RV64GCBからRV64GCB-Fusedで2%の命令削減。

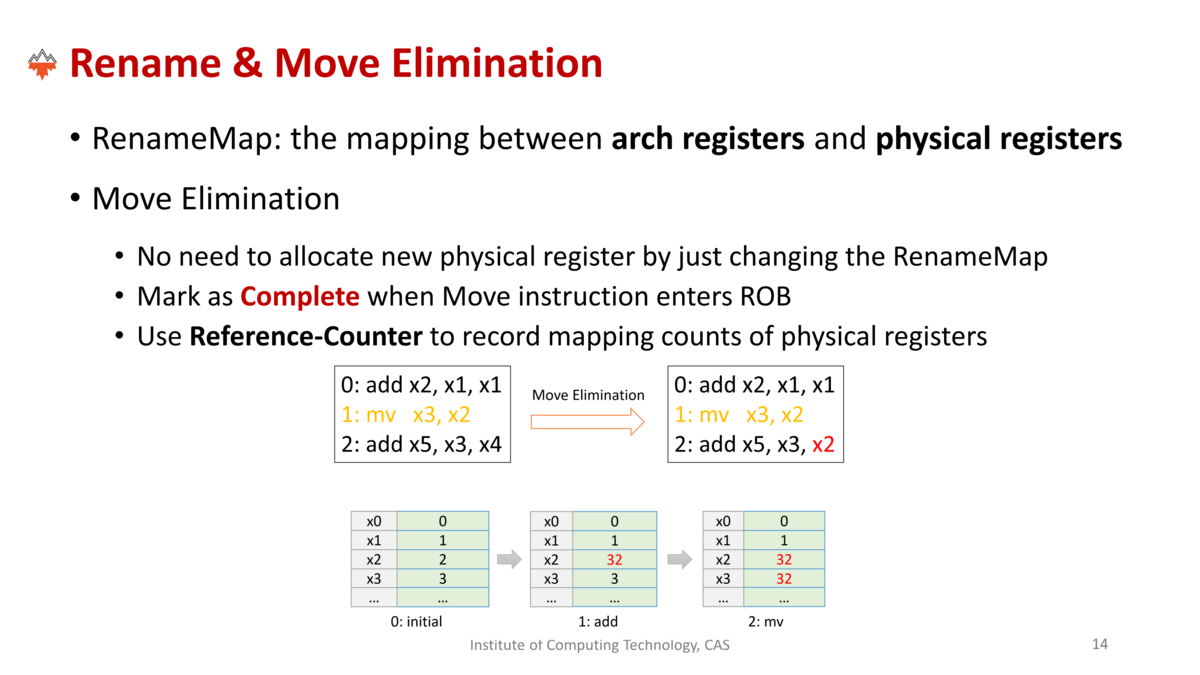

• Rename & Move Elimination
  • 単純なmove命令は、リネームマップの差し替えにより実現する。

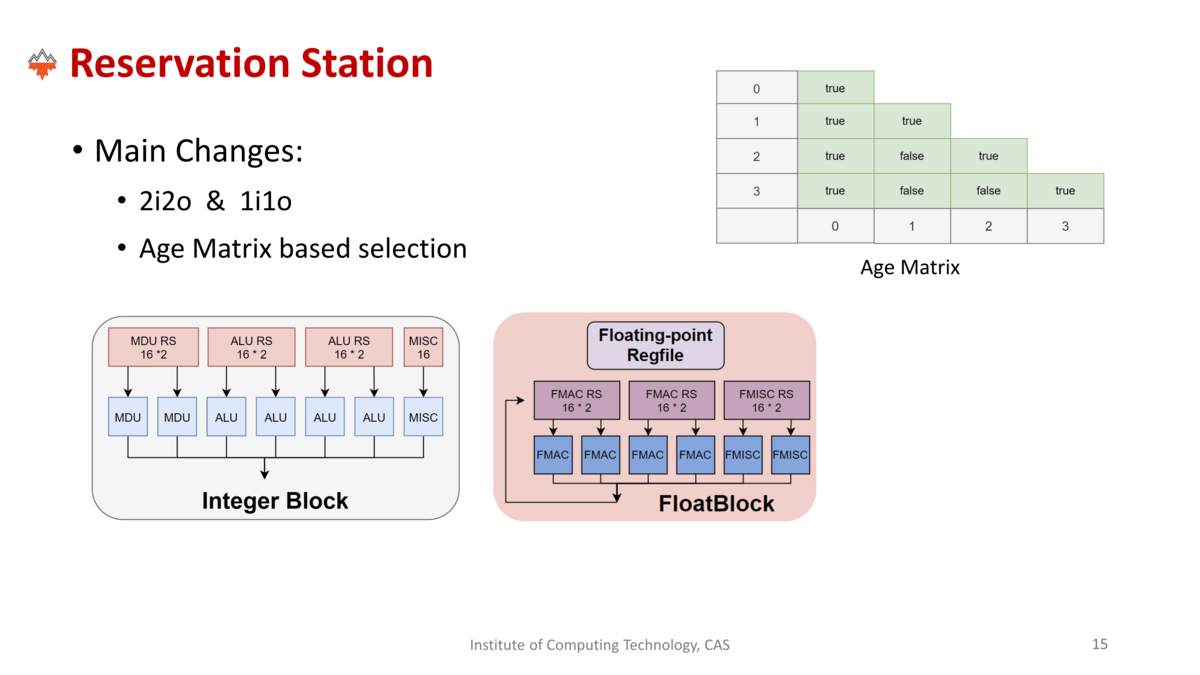

• Reservation Stationの構成
  • 2-input & 2-output / 1-input & 1-outputの構成
  • Age Matrixベースの命令選択

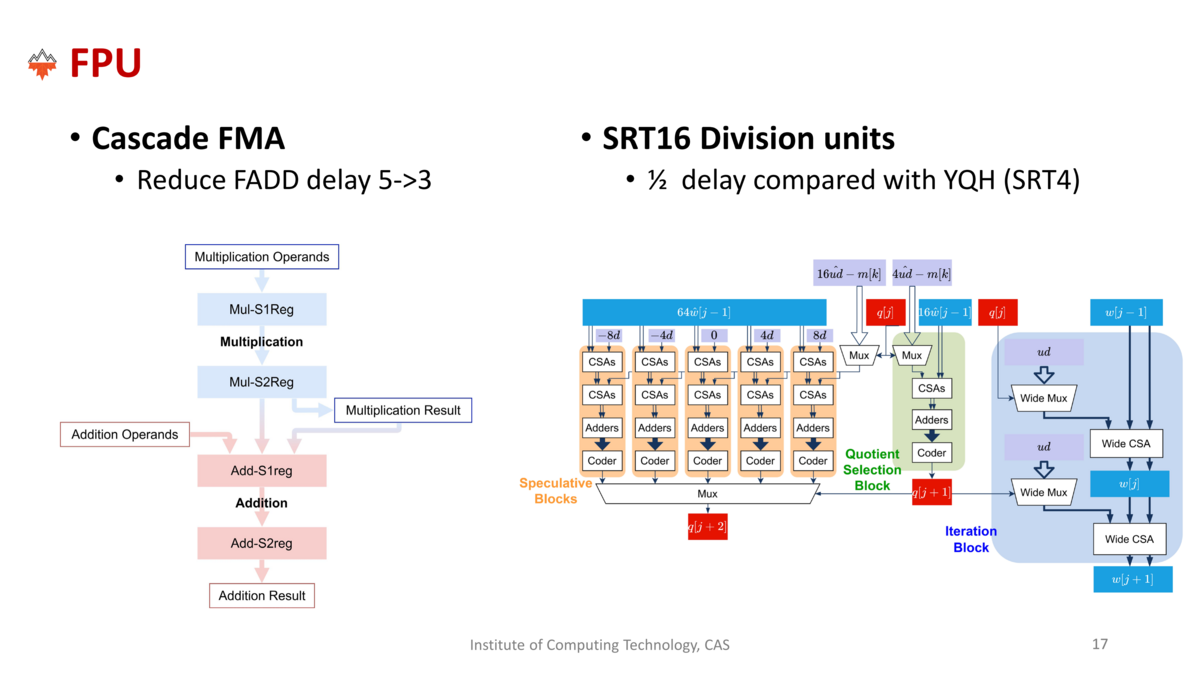

• FPUの構成
  • IEEE 754互換の浮動小数点実行ハードウェア

• FPUはCascade FMAを実装。
  • FADDのDelayは5サイクルから3サイクルに削減。

• MMUの構成
  • STLB向けにNext Line Prefetcherを実装
  • Page Table Walkを並列実行
  • PMP / PMAをサポート

• メモリ・アクセスのブロック
  • ロードパイプラインは2本用意
  • LDヒットレイテンシ：4サイクル
  • ストアアドレスパイプライン：2
  • ストアデータパイプライン：2
  • ストアデータのバンド幅 : 2x8B/cycle
  • マージバッファ：16キャッシュライン

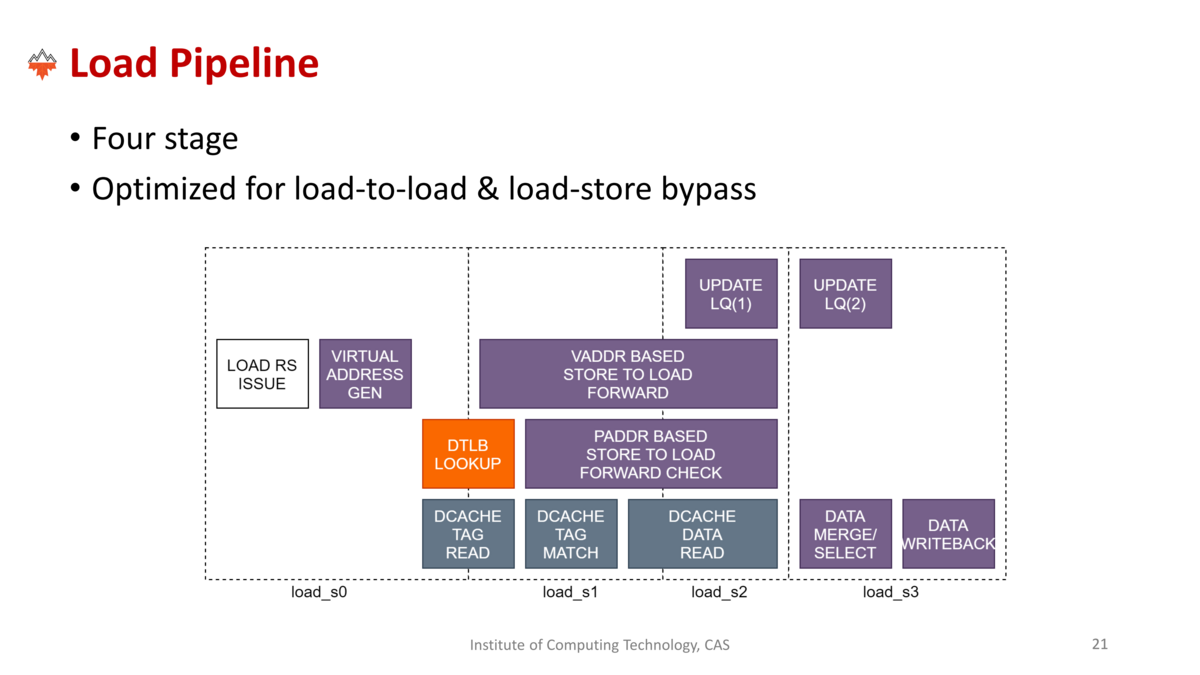

• ロード・パイプライン
  • 4ステージ構成

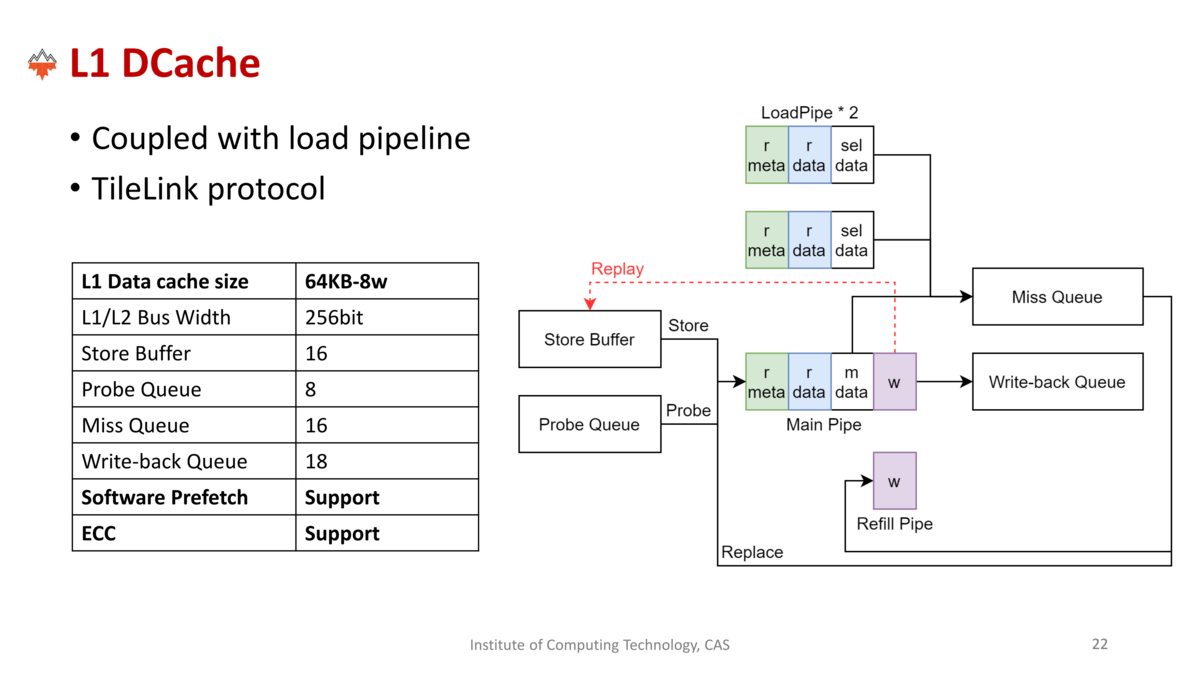

• L1 Dキャッシュ
  • ライトバック・キューはどういう仕組みだろう？

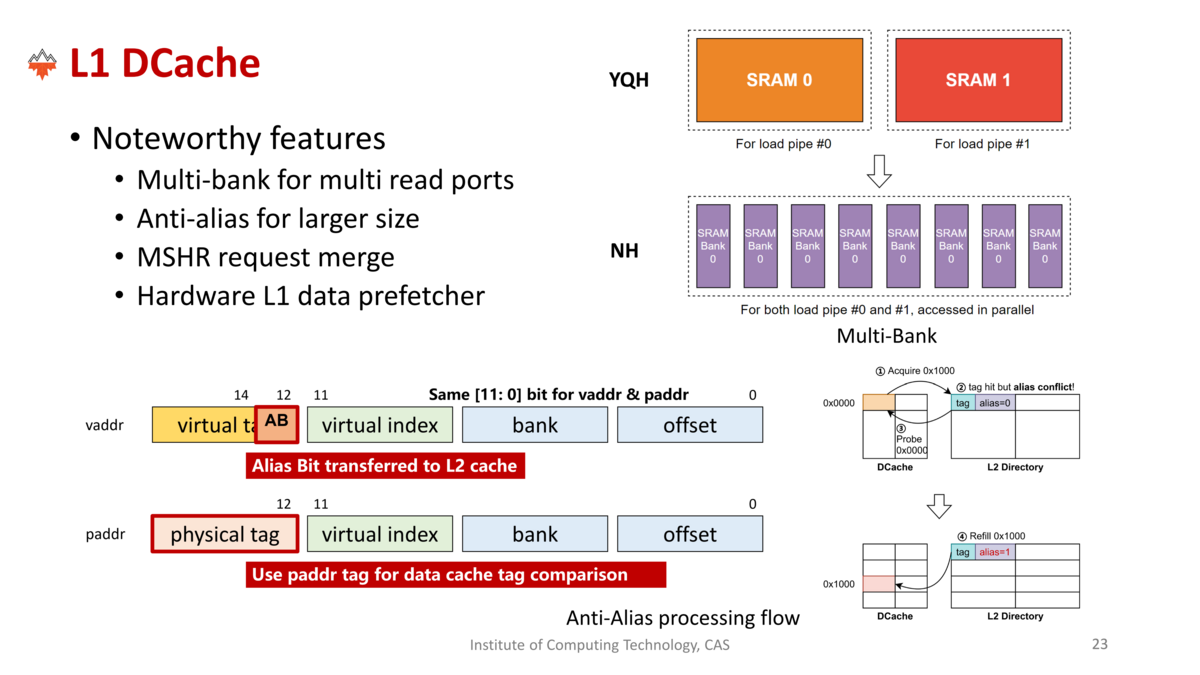

• L1 Dキャッシュ
  • バンクを分割し、複数リードポートを持っている。
