ハードウェア記述言語Chiselコンパイラの内部解析(2. Chiselコンパイルのフローを追いかける)

ハードウェア記述言語ChiselはScalaのプラットフォームの上に構築されている。大きく分けて2つのリポジトリから構成されている。

• chisel3 : https://github.com/freechipsproject/chisel3
• firrtl : https://github.com/freechipsproject/firrtl

chisel3のリポジトリは、ChiselのコードをFIRへ変換する。firrtlのリポジトリは、FIRのコードをVerilogに変換する。

以下のようなコードでsimple.scalaをコンパイルすると、emitVerilogが呼び出される。

• simple.scala

class simple extends Module {
...
}
object simple extends App {
  chisel3.Driver.emitVerilog(new simple())
}

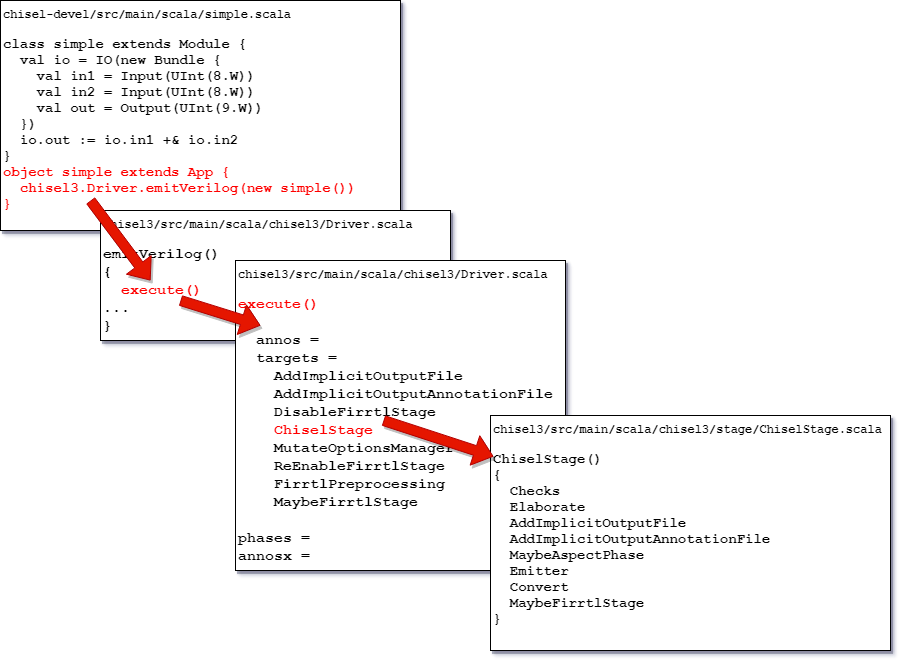

printデバッグを行うと、chisel3リポジトリのchisel3/src/main/scala/chisel3/Driver.scala内のemitVerilog()とexecute()が呼び出されることが分かる。

とりあえずはtargetsの変換を見てみることにした。

    val targets =
      Seq( classOf[DriverCompatibility.AddImplicitOutputFile],
           classOf[DriverCompatibility.AddImplicitOutputAnnotationFile],
           classOf[DriverCompatibility.DisableFirrtlStage],
           classOf[ChiselStage],
           classOf[DriverCompatibility.MutateOptionsManager],
           classOf[DriverCompatibility.ReEnableFirrtlStage],
           classOf[DriverCompatibility.FirrtlPreprocessing],
           classOf[chisel3.stage.phases.MaybeFirrtlStage] )

それぞれ以下に実装がある。それぞれのクラスのtransform()が呼ばれるらしい。

• AddImplicitOutputFile : chisel3/src/main/scala/chisel3/stage/phases/AddImplicitOutputFile.scala
• AddImplicitOutputAnnotationFile : chisel3/src/main/scala/chisel3/stage/phases/AddImplicitOutputAnnotationFile.scala
• DisableFirrtlStage : chisel3/src/main/scala/chisel3/stage/phases/DriverCompatibility.scala
• ChiselStage : chisel3/src/main/scala/chisel3/stage/ChiselStage.scala
• MutateOptionsManager : chisel3/src/main/scala/chisel3/stage/phases/DriverCompatibility.scala
• ReEnableFirrtlStage : chisel3/src/main/scala/chisel3/stage/phases/DriverCompatibility.scala
• FirrtlPreprocessing : chisel3/src/main/scala/chisel3/stage/phases/DriverCompatibility.scala
• MaybeFirrtlStage : chisel3/src/main/scala/chisel3/stage/phases/MaybeFirrtlStage.scala

最初のAnnotationのあたりはまだ理解できないので、ChiselStageのあたりを読んでみる。

• chisel3/src/main/scala/chisel3/stage/ChiselStage.scala

class ChiselStage extends Stage with PreservesAll[Phase] {
  val shell: Shell = new Shell("chisel") with ChiselCli with FirrtlCli

  private val targets =
    Seq( classOf[chisel3.stage.phases.Checks],
         classOf[chisel3.stage.phases.Elaborate],
         classOf[chisel3.stage.phases.AddImplicitOutputFile],
         classOf[chisel3.stage.phases.AddImplicitOutputAnnotationFile],
         classOf[chisel3.stage.phases.MaybeAspectPhase],
         classOf[chisel3.stage.phases.Emitter],
         classOf[chisel3.stage.phases.Convert],
         classOf[chisel3.stage.phases.MaybeFirrtlStage] )

• Checks : chisel3/src/main/scala/chisel3/stage/phases/Checks.scala.
  • Sanity checks an firrtl.AnnotationSeq before running the main firrtl.options.Phases of chisel3.stage.ChiselStage.
• Elaborate : chisel3/src/main/scala/chisel3/stage/phases/Elaborate.scala.
  • Elaborate all chisel3.stage.ChiselGeneratorAnnotations into chisel3.stage.ChiselCircuitAnnotations.
• AddImplicitOutputFile : chisel3/src/main/scala/chisel3/stage/phases/AddImplicitOutputFile.scala.
  • Add a output file for a Chisel circuit, derived from the top module in the circuit, if no ChiselOutputFileAnnotation already exists.
• AddImplicitOutputAnnotationFile : chisel3/src/main/scala/chisel3/stage/phases/AddImplicitOutputAnnotationFile.scala.
  • Adds an firrtl.options.OutputAnnotationFileAnnotation if one does not exist. This replicates old behavior where an output annotation file was always written.
• MaybeAspectPhase : chisel3/src/main/scala/chisel3/stage/phases/MaybeAspectPhase.scala.
  • Run AspectPhase if a chisel3.aop.Aspect is present.
• Emiter : chisel3/src/main/scala/chisel3/stage/phases/Emitter.scala.
• Convert : chisel3/src/main/scala/chisel3/stage/phases/Convert.scala.
• MaybeFirrtlStage : chisel3/src/main/scala/chisel3/stage/phases/MaybeFirrtlStage.scala.
  • Run firrtl.stage.FirrtlStage if a chisel3.stage.NoRunFirrtlCompilerAnnotation is not present.
