オープンソースのキーボード『bksl36 v3.0』を組立てました。

はじめに

オープンソースのキーボード『bksl36 v3.0』を組立てました。

『bksl36』はdawneさん設計のキーボードです。
v3.0からChoc V1キースイッチのみ対応の狭ピッチになっています。

コントローラは、STM32F072C8Txをオンボードで使っています。

画像は下のURLから引用しています。
jlcpcb.com

大晦日のKEEB‗PDを眺めていたら、このポストが流れていて、

Keyboard: bksl36 (low profile ver)
Switch: Ambient Silent Choc(Nocturnal)
Keycap: mo ergo convex#KEEB_PD #KEEB_PD2024 #mechanicalkeyboard #自作キーボード #bksl36 pic.twitter.com/kx6O5S5CsK

— Masaya Toyoshima / dawne (@dawne_jp) 2024年12月31日

こんなことつぶやいたことがきっかけで、dawneさんから基板を譲っていただきました。

bksl36いいな
15分前にアップデートされている。😲

— 𝕜urihara (@kurihary) 2024年12月31日

連絡を頂いた時には、PCBA注文する直前でした。(^^)

bksl36 のデータダウンロード

プリント基板（PCB）のガーバーデータ、3Dプリントデータ、QMK Vial のプリコンパイルは、 MIT License ライセンスで公開されています。公開ありがとうございます。m(_ _)m

github.com

3Dプリントケースの入手

ダウンロードしたデータをいつものJLCPCB に発注しました。

JLCPCB は、送料を含めたワンコインプリント基板（PCB）に格安のCNCサービスも加わり、3Dプリントの材料も次々に追加されています。
2024年8月には、3Dプリント後にスプレー塗装のメニューが加わって、私の中では一択のキーボード用部材の発注メーカになっています。

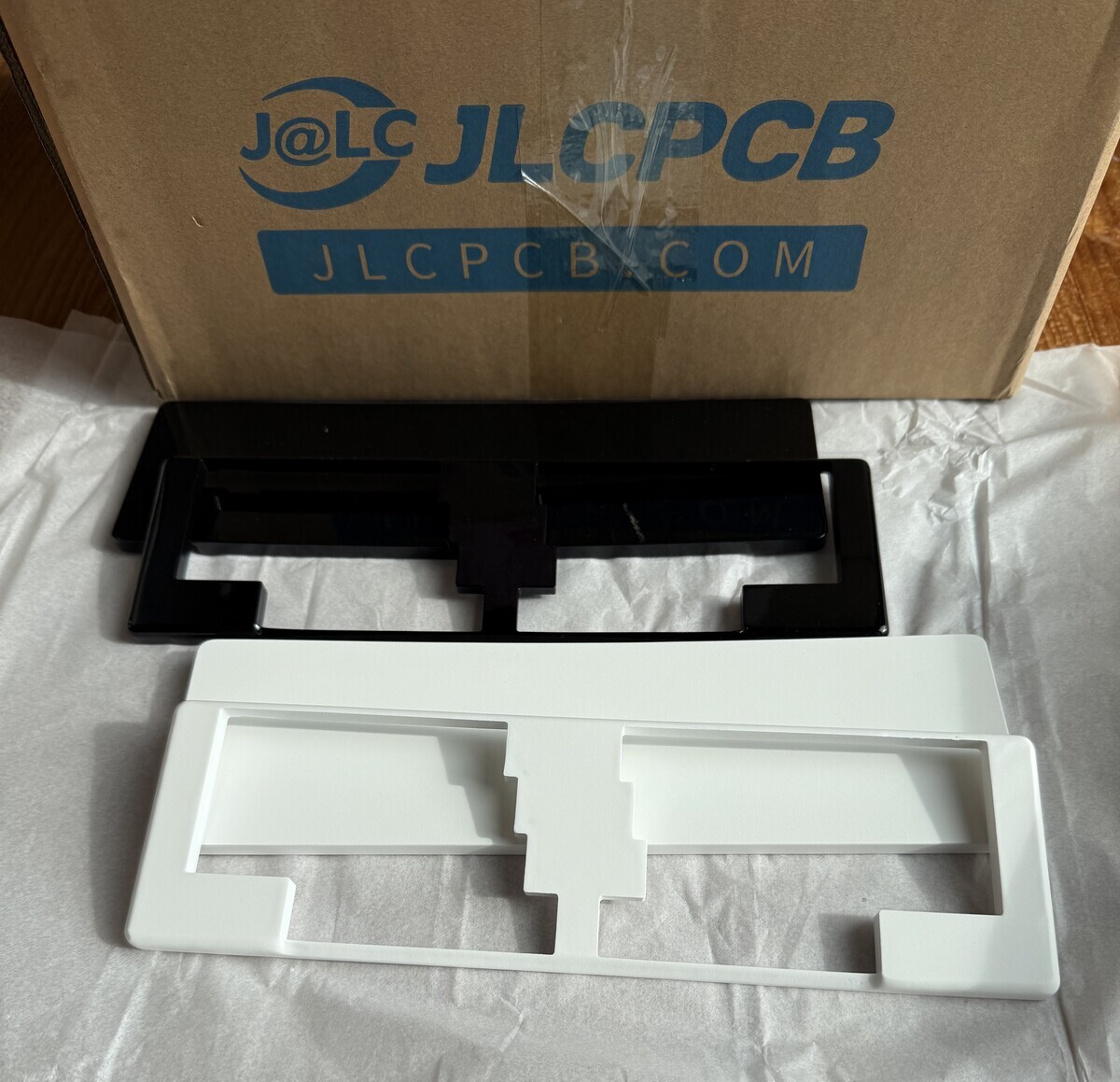

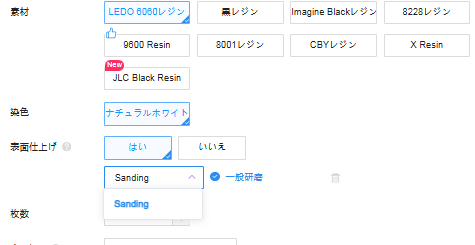

ダウンロードしたデータを使って、プリント基板、3Dプリントケース＋スプレー塗装を注文しました。

現在、スプレー塗装のメニューが無くなっていますが、サポートに問い合わせたところ、もうすぐ再開するそうです。

組立

今回は、PCBA済みのプリント基板を分けていだたいたので、組立は簡単です。
Choc V1 はホットスワップソケットなしで、直接基板へハンダ付けします。

#bksl36 v3.0 組立てよう。😍
光沢黒、艶消白どちらで行こうか？🤔 pic.twitter.com/wYrjd5oeGE

— 𝕜urihara (@kurihary) 2025年3月15日

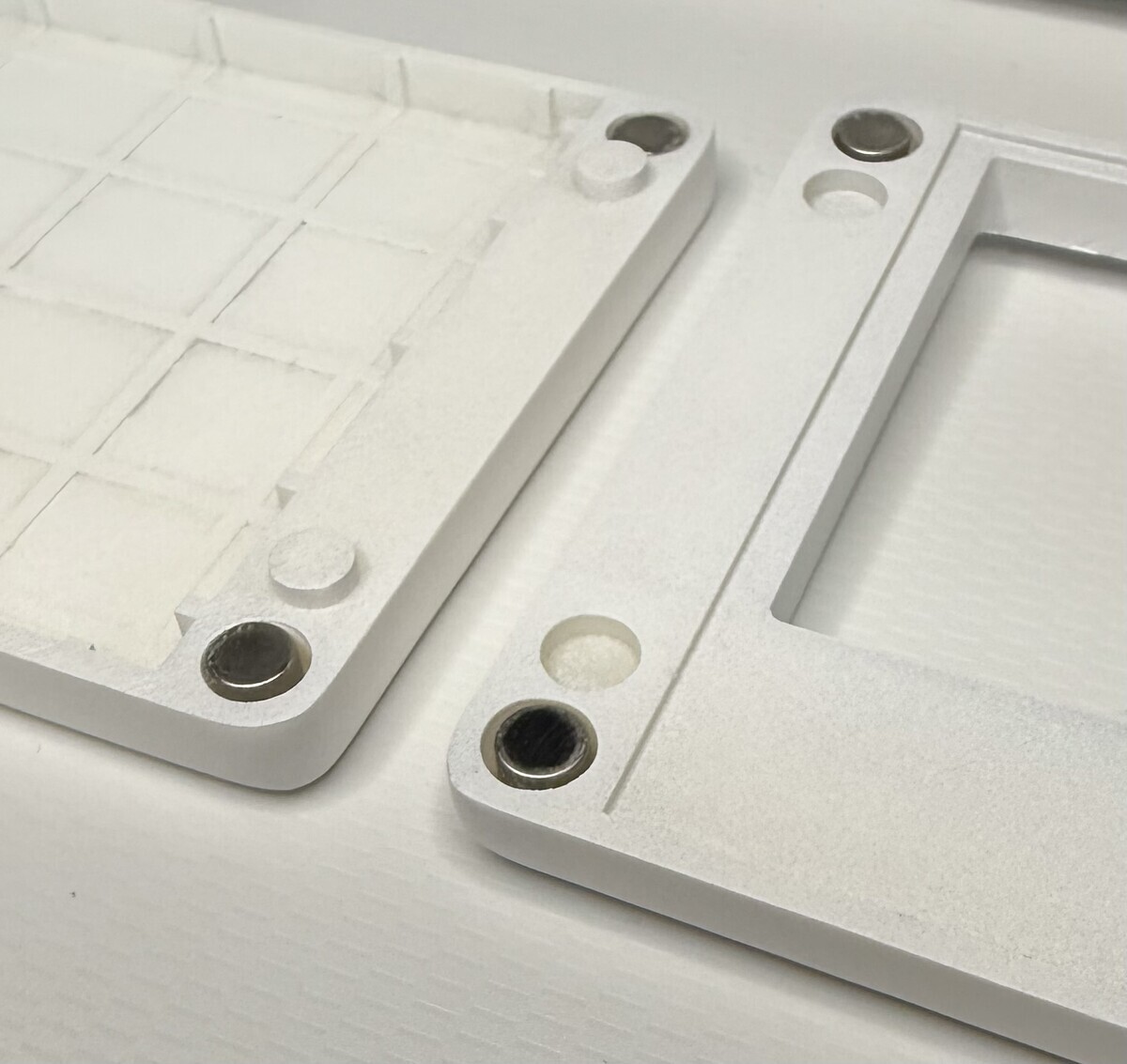

bksl36のケースは、ネジがなくマグネットでくっつけるように設計されています。
位置ずれしないように凸凹の丸い嵌め合わせが配置されています。

接着剤を使って磁石を固定します。上下を着せ替えするために、S極N極を統一しました。

今日の気分では白 pic.twitter.com/sa5QjOEqF2

— 𝕜urihara (@kurihary) 2025年3月15日

ファームウェア

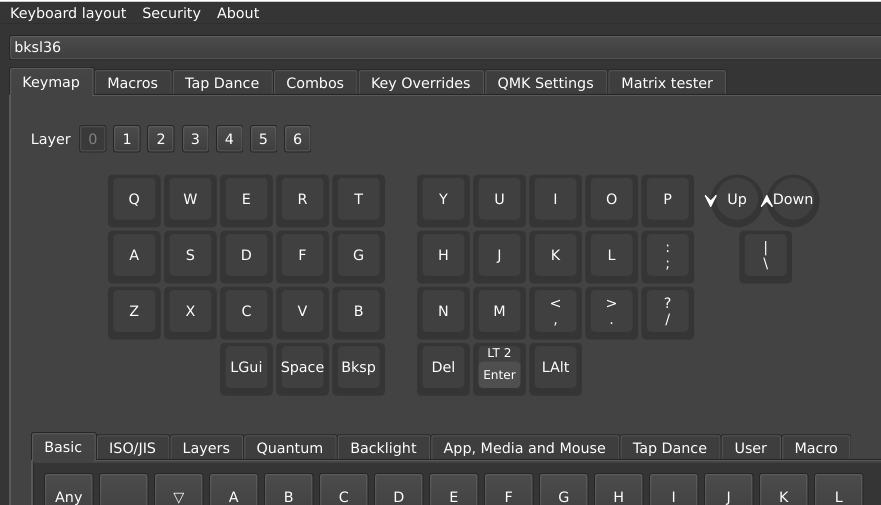

Vial対応のプリコンパイルファイルが公開されています。

アルバム

おはよう。3連休がはじまる。
着せ替えキーボード　#bksl36 のTOP交換 pic.twitter.com/kSO53MU3yC

— 𝕜urihara (@kurihary) 2025年3月20日
