はじめに
オープンソースのキーボード『Velvet v3』を組立てました。
『Velvet v3』はergohaveniさん設計の自作キーボードです。
コントローラボードは、Waveshare RP2040-Zero を使っています。
kurihara.hatenadiary.jp
情報元
Keyboard Builders' Digest
データのダウンロード
プリント基板（PCB）やガーバーデータ、3Dプリントデータ、ソースコードなどは、Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License で公開されています。
ありがとうございます。m(_ _)m
プリント基板（PCB）のデータ
3Dプリントデータ
プリント基板と3Dプリントケースの入手
ダウンロードしたデータをいつものJLCPCB に発注しました。
JLCPCB は、送料を含めたワンコインプリント基板（PCB）に格安のCNCサービスも加わり、3Dプリントの材料やスプレー塗装などサービスが加わって、私の中では一択のキーボード用部材の発注メーカになっています。
プリント基板（PCB）の注文

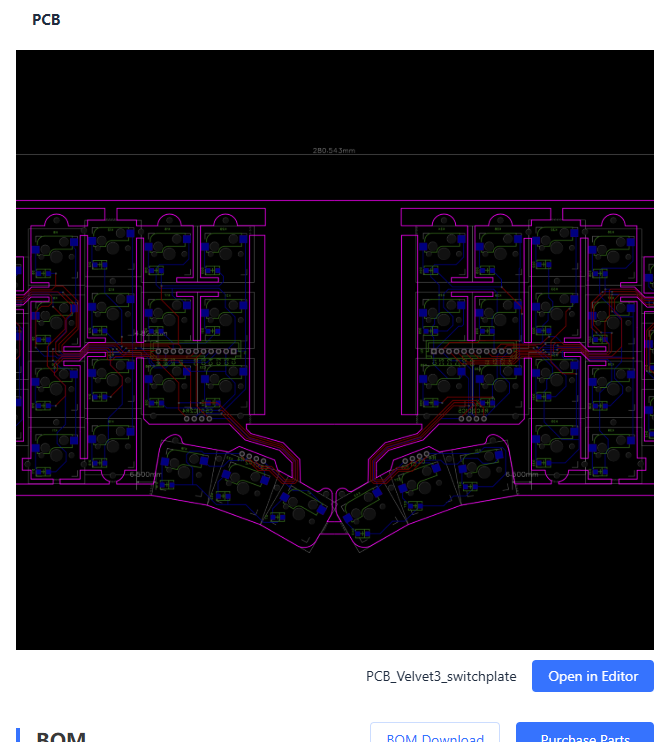

Velvet v3 のPCBデータは OSHWlab にあります。
Velvet_v3 - Platform for creating and sharing projects - OSHWLab
PCBの画像下の『Open in Editor』をクリックするとEasyEDAが開きます。
EasyEDAに自分のアカウントでサインインしてから、

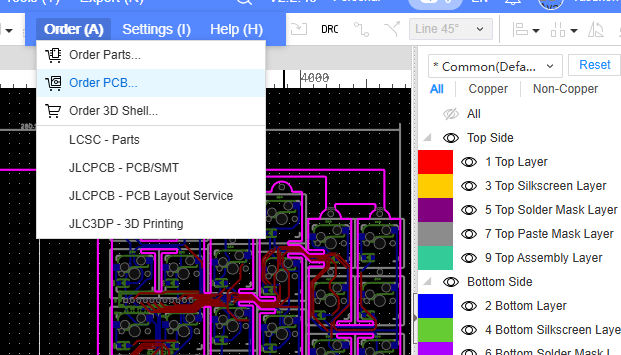

EasyEDA『Order』メニュー ＞ 『Order PCB』を選ぶとデータがJLCPCBへ送られます。
データがJLCPCBに送られたら、いつもの発注と同様です。
Velvet3_switchplateのオプション

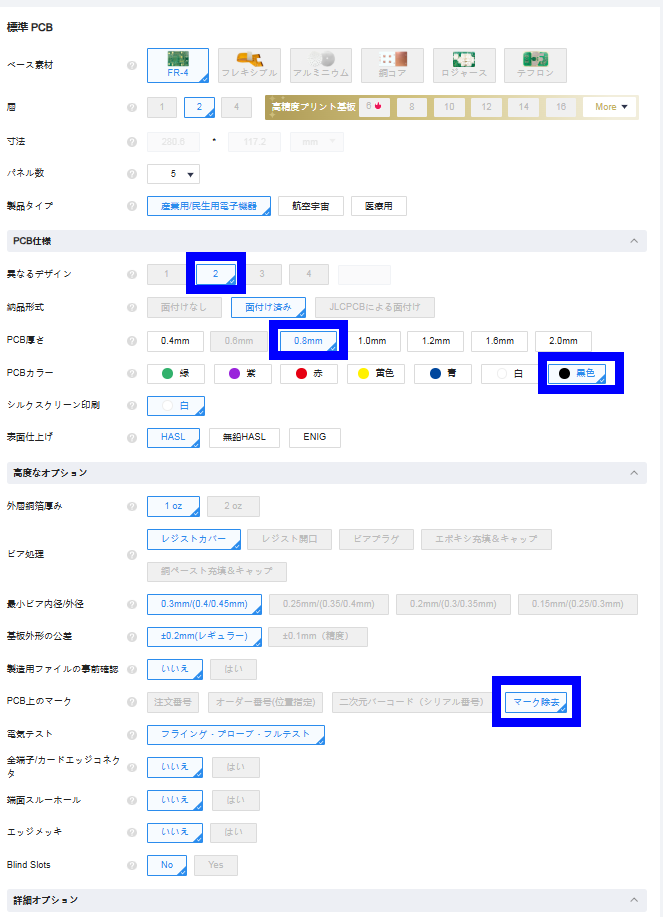

Velvet3_switchplateプリント基板は下のオプションを指定しました。
- 異なるデザイン 2 （左右で配線が分かれている）
- 基板の厚さは0.8mm （ビルドガイドから）
- レジストの色は黒を選択
- 製造番号を消すオプションを指定（無料）
他のオプションはデフォルトで発注しました。
Velvet3_holderのオプション

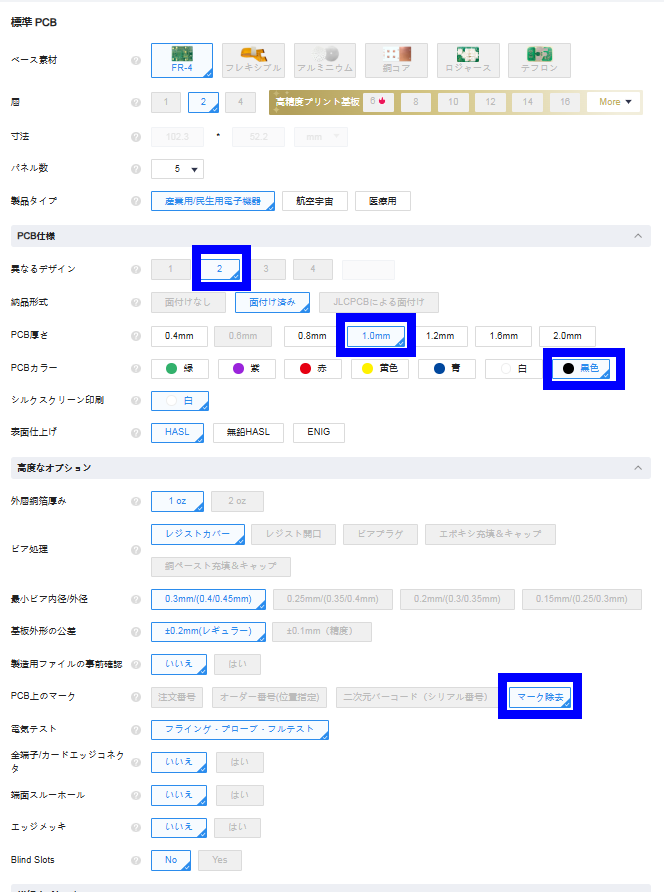

Velvet3_holderプリント基板は下のオプションを指定しました。
- 異なるデザイン 2 （左右で配線が分かれている）
- 基板の厚さは1.0mm （ビルドガイドから）
- レジストの色は黒を選択
- 製造番号を消すオプションを指定（無料）
他のオプションはデフォルトで発注しました。
ケースの3Dプリント

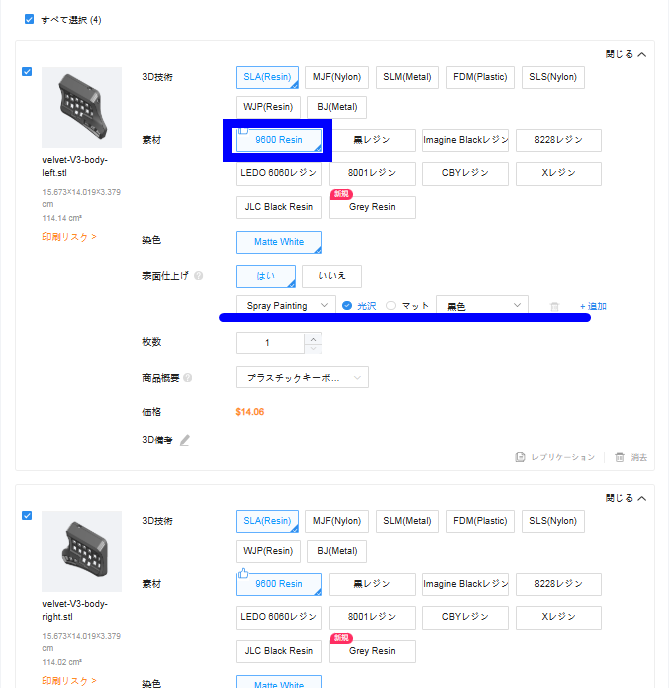

Velvet v3のケースは、 9600 Resin に Spray Painting-光沢-黒 の塗装を選びましました。

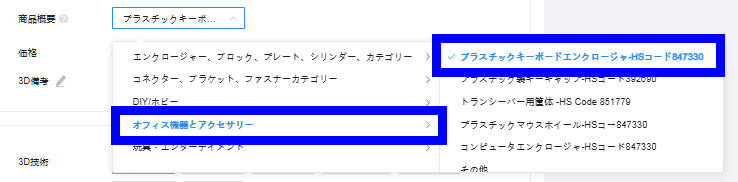

商品概要は、オフィス機器とアクセサリー ＞
プラスチックキーボードエンクロージャ-HSコード847330 を選びました。

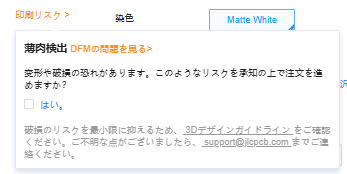

イメージ画像の下に黄色く印刷リスクが表示されたら、□ はい を選択します。
メーカの設計基準を満たしていないのですから、変形してもクレームを入れないでくださいね。
プリント基板と3DPケースの価格例

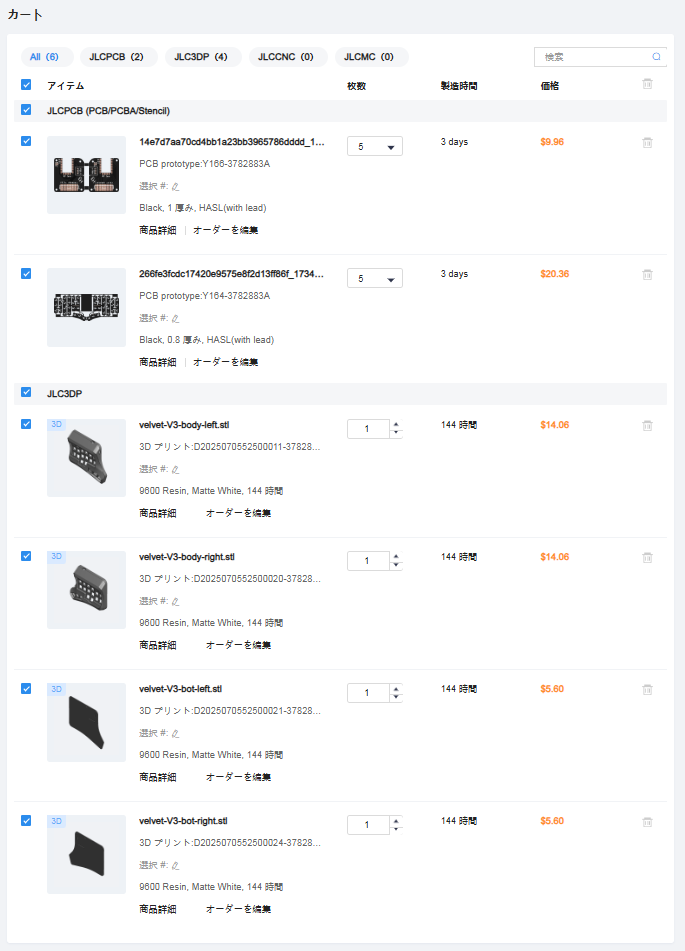

JLCPCBにプリント基板と3Dプリントケースを注文した時のお値段です。
PCB $9.96 5枚
PCB $20.36 5枚
3DP $5.60 bottom x 2
3DP $14.06 top x 2
送料 $12.28 OCS Express
合計 $81.92
JLCPCB では、プリント基板と3Dプリントをまとめできるので、送料が節約できます。
しかし、残念ながらPCBAと3Dプリントは別注文です。まとめて注文できるようになるといいですね。
組立
おはよう日曜日🌅
— 𝕜urihara (@kurihary) 2025年6月28日
癒しの週末が始まる。 pic.twitter.com/y4zbC3YGV0
基板が薄いとソケットが浮きやすい。 pic.twitter.com/uqLCvgYKOH
— 𝕜urihara (@kurihary) 2025年6月29日
曲がる。曲げる。 pic.twitter.com/IbDXFjffgK
— 𝕜urihara (@kurihary) 2025年6月29日

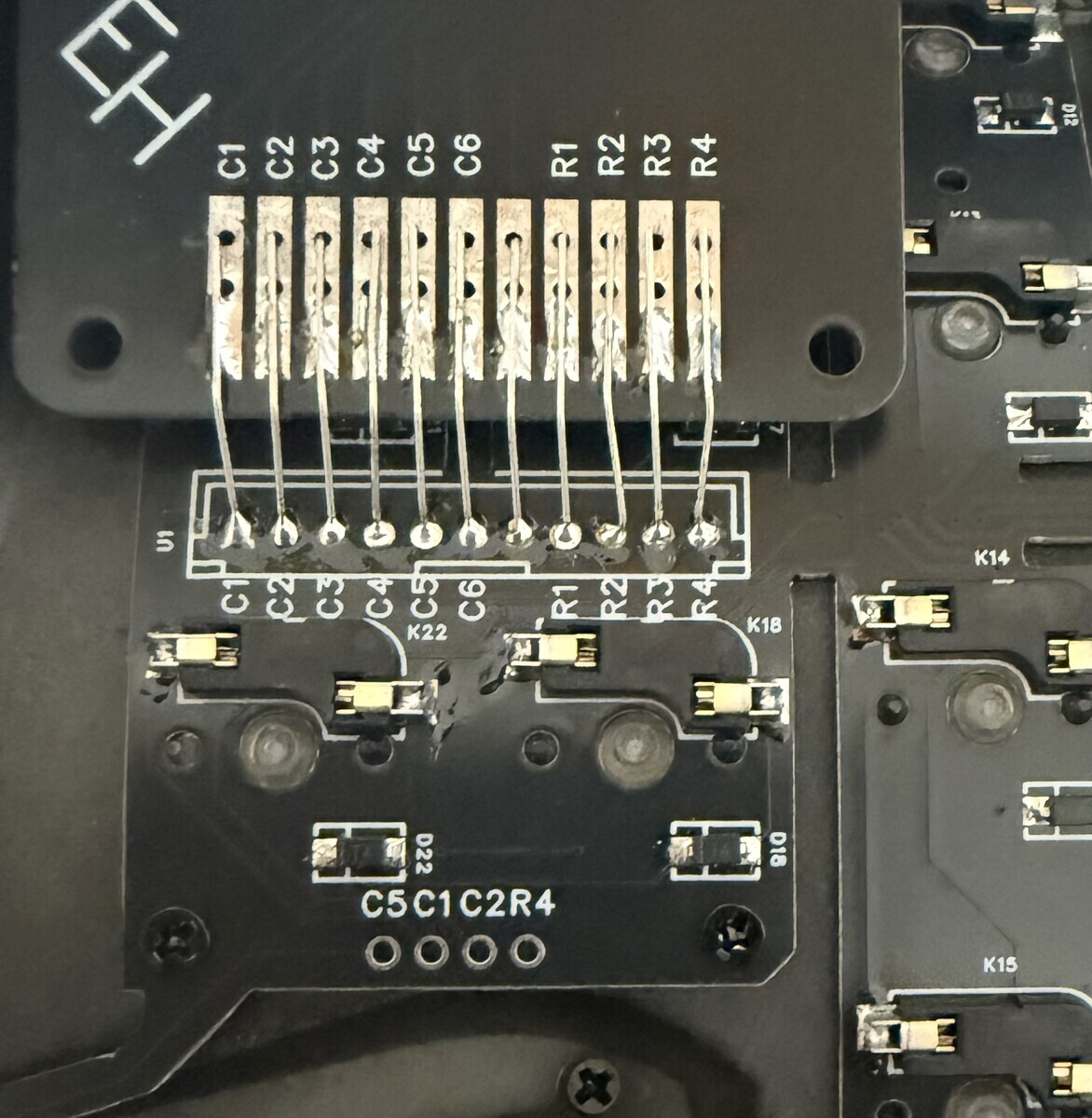

Aliにコネクタを間違って注文していました。
コネクタだけに時間を取られるのも、、、と、メッキ線を使ってハンダ付け直結しました。
（ダイオードのリードカット残骸）
ファームウェア

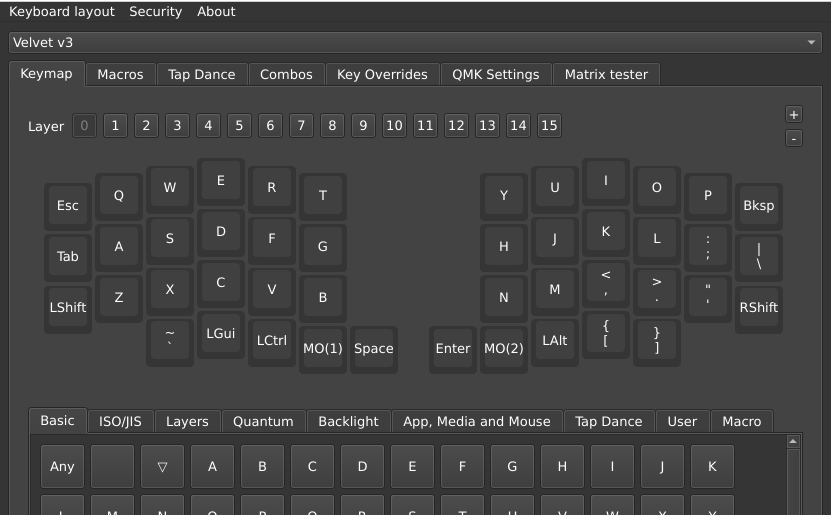

Vialのプリコンパイルファイル *.uf2 が公開されています。
RP2040 ZeroのBOOTボタンを押しながらUSB-C に繋ぐとドライブとして認識します。
私の場合はD： （Windows環境）
ダウンロードした *.uf2 をドラッグ＆ドロップします。
ドライブが見えなくなる完了です。
アルバム

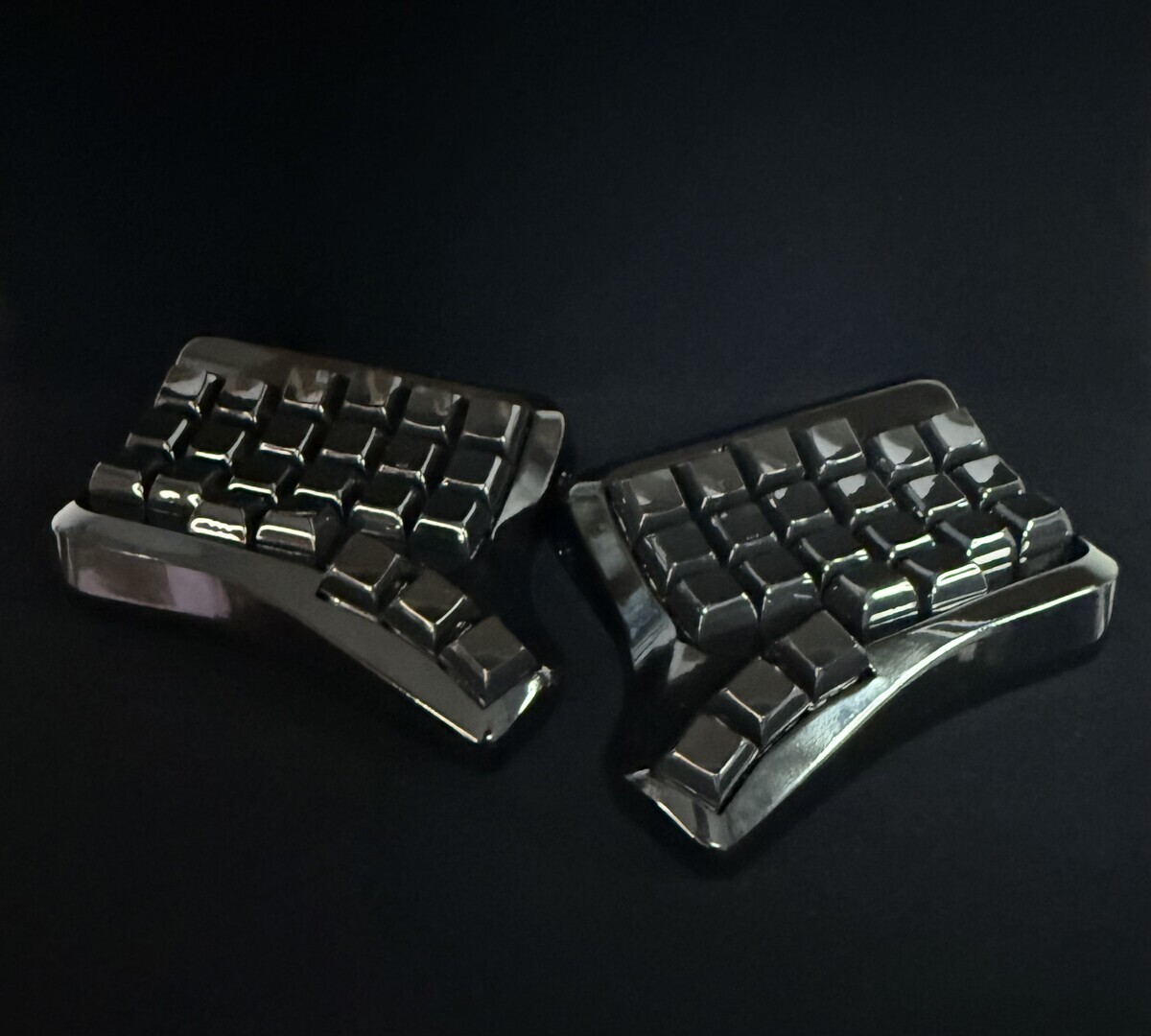

Keyreative KAM PBT Blank Keycaps のツルツル、ピカピカに合わせて、ケースの塗装は光沢の黒を選びました。
キーキャップに合わせてケースの色を決めることができるのですから、幸せです。
KEEB_PD
KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。
Keyboard: Velvet v3 by ergohaven
— 𝕜urihara (@kurihary) 2025年6月29日
Switch: DUROCK Ice King Linear Switch
Keycap: Keyreative KAM PBT Blank Keycaps#KEEB_PD #KEEB_PD_R256#自作キーボード #MechanicalKeyboard pic.twitter.com/hHOQnTRiCw
失敗例
VialのMatrix tester を使って、キーが反応しているか？をチェック。
スイッチの足が曲がって、ソケットに入っていない？ ＞ 曲がっていない。
ダイオードのアノード側のハンダ不良でした。(^^;)
自分の手ハンダ作業でハンダ不良部分を見つけました。
— 𝕜urihara (@kurihary) 2025年7月4日
さて、テスターにはどんな数値を期待していたでしょうか？
電子工作初級問題 pic.twitter.com/OON4FpnWp2
積キ
半年ぐらい積んでいたキーボード
おはようございます。最近青い箱見ない。
— 𝕜urihara (@kurihary) 2025年1月17日
長押しして4Kで読み込むと見えるかも。。 pic.twitter.com/ib0avqBdib
