オープンソースPCBのキーボード PiPi Gherkin + NGM design 3Dプリントケースを組立てました。

3Dプリントデータの入手先

3Dプリントデータは、NGM designさんのBOOTHからダウンロードさせていただきました。
せまのすけ、しんのすけ、Let's Splitなどのデータが無料ダウンロードで販売？されています。

ngmdesign.booth.pm

NGM designさんのツイートは、自作キーボード、ケースデータ、3DP、Dactyl Manuformと楽しいですね。
特に、ネコさんさまとMacの組合わせ。ResEditのアイコンのようです。

Classic IIは私のパソコン通信の入門機、今も保管しているので親近感がわきます。

pic.twitter.com/i1R5AcM9iw

— NGM design (@ngmdesign) 2021年12月3日

3Dプリント発注先

最近お気に入りの、JLCPCBの3Dプリントサービスを使いました。

いよいよ #3Dプリント サービスが始まりました。ご注文の際、https://t.co/FFKzF0FTzT を通してクーポンを受け取ることができます。また、「JLCPCB$7」のコードを入力すると7ドルの割引があります。#JLCPCB #JLCPCB_Japan #PCB #電子工作 #3dprinting pic.twitter.com/rLLzt7508h

— JLCPCB日本 (@JLCPCB_Japan) 2021年11月5日

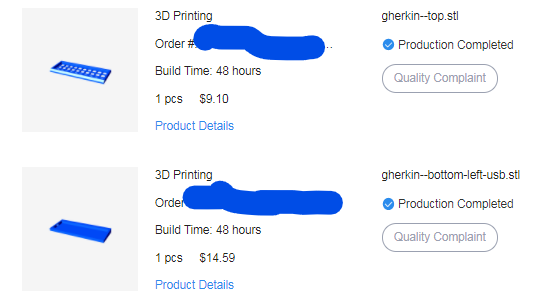

色と価格を優先してSLAの8000 Resinを選択、実際の発注は、下のように

gherkin--top.stlが$9.10-
gherkin--top.stlが$14.59-

他の2品と合わせてStandard Global Direct Line送料$12.97-、gherkinだけなら合計$30ぐらいでしょうか。

JLCPCBから青い箱が届いた。@ngmdesign さんデータと情報ありがとうございます。 pic.twitter.com/7dXSBQzKNH

— 𝕜urihara (@kurihary) 2021年12月25日

組立てよう pic.twitter.com/pDFznAYKan

— 𝕜urihara (@kurihary) 2022年1月22日

ケースの加工

当初はケースの塗装に挑戦しようと考えていたのですが、SLAのNatural whiteは発色、表面の質感も綺麗でそのまま使うことにしました。

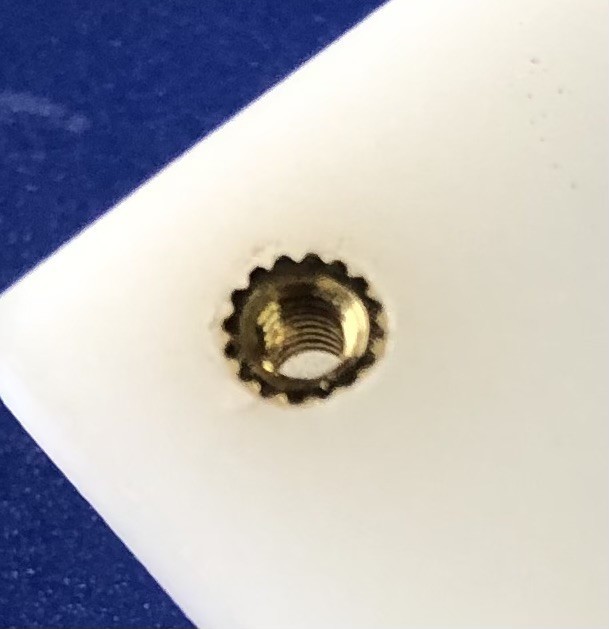

SLAのフォトポリマー樹脂には、熱圧入インサートナットは使えないそうです。
しかし、私にとって下穴の追加工のほうが難しそうだったので、無理やりハンダコテで熱圧入しました。

実際に熱をかけて押し込んでみるとナイロンのように熱で柔らかくなる感じではなくて、いきなり液体になる感じです。
角砂糖が溶けるようで、樹脂がまとわりつく感触がありません。

結果、インサートナットはケース固定できているので、外れたときに接着することにします。

組立開始

NGM designさんのケースデータは、オリジナル(Pro Micro)のGherkinのUSB穴位置になっています。

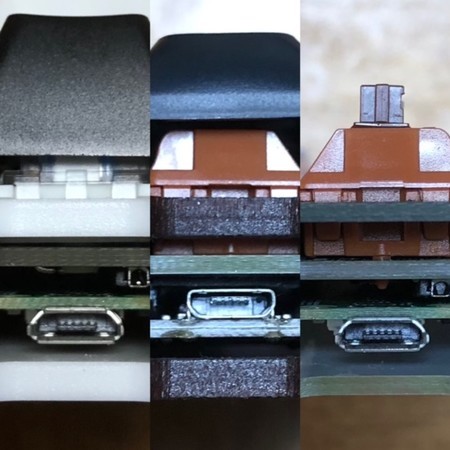

下の写真の真ん中がPro Micro版Gherkinなので、左右のPiPi Gherkinではピンヘッダを無くさないと干渉します。

まずダイオードです。PiPi Gherkin基板のPi Pico の下に取付ていたダイオードをスイッチ側（上面）にとりつけます。

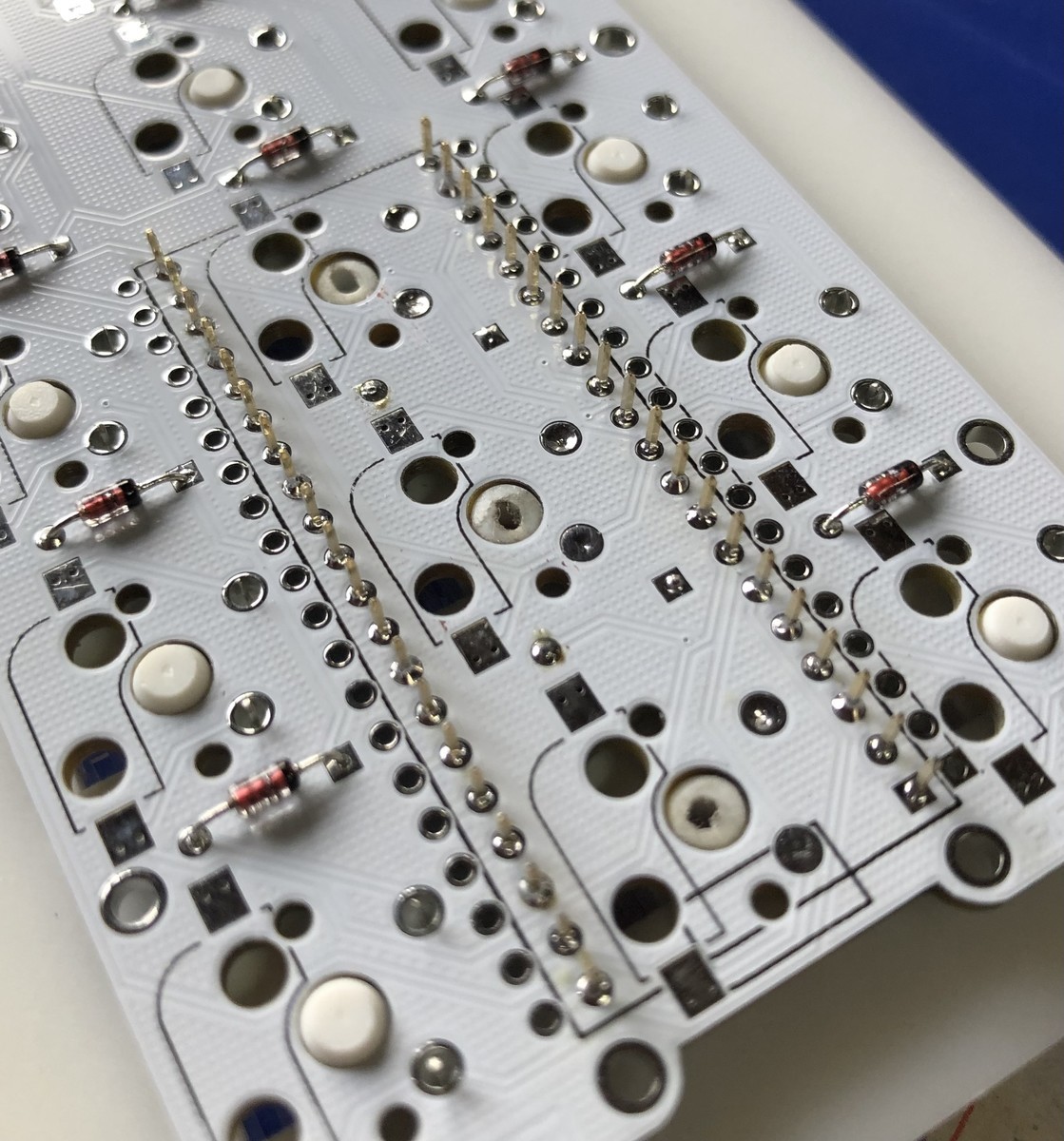

Pi Picoと基板の間に取付ていたピンヘッダーは、片側のピンを全て切り落としてスイッチ側（上面）から入れてハンダ付けします。

スルーホールにハンダが流れ易くするために、ピンヘッダーは秋月で売っている細いタイプを使っています。

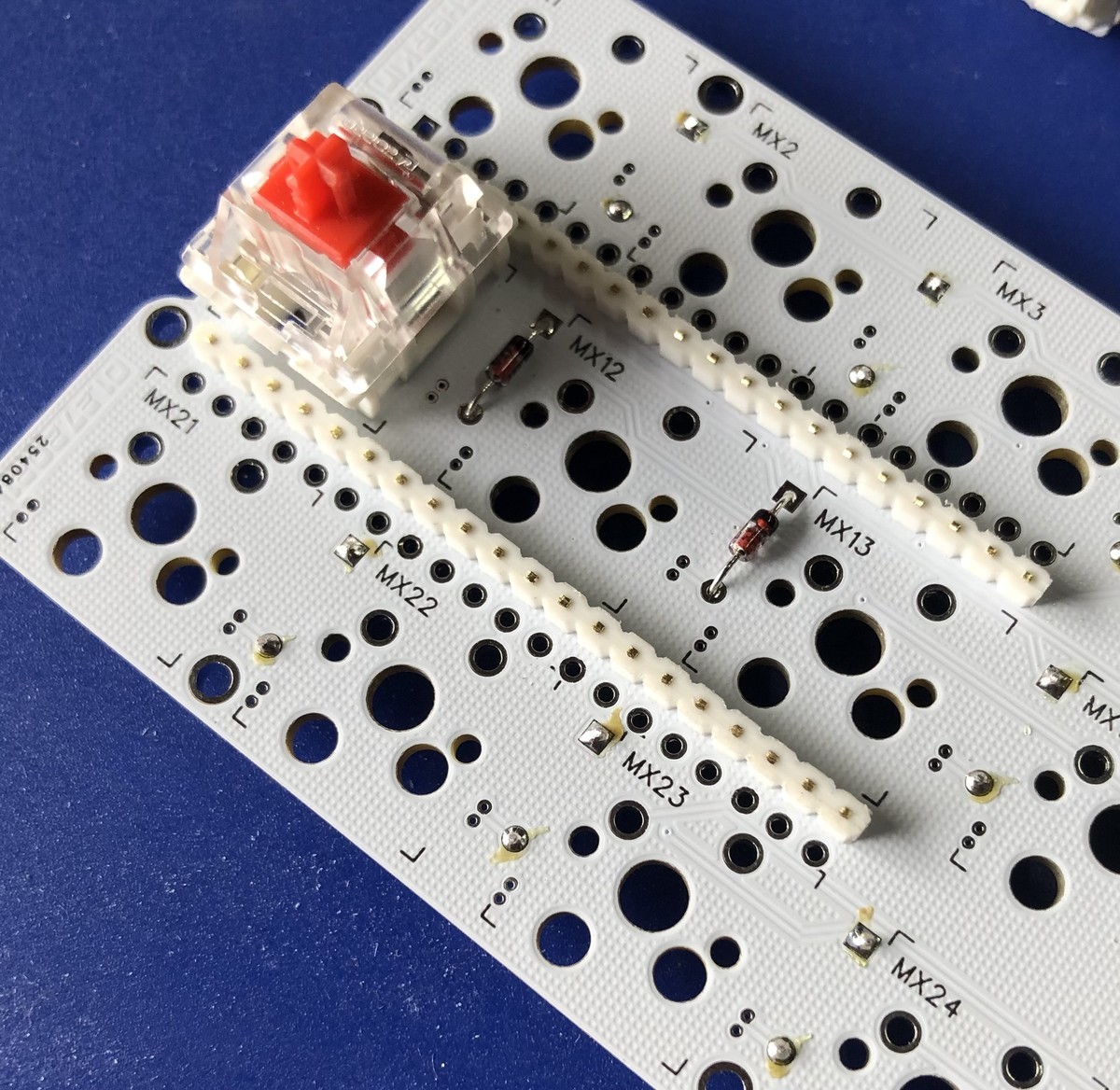

ピンヘッダを2カ所仮止めし、Pi Picoが入ることを確かめます。

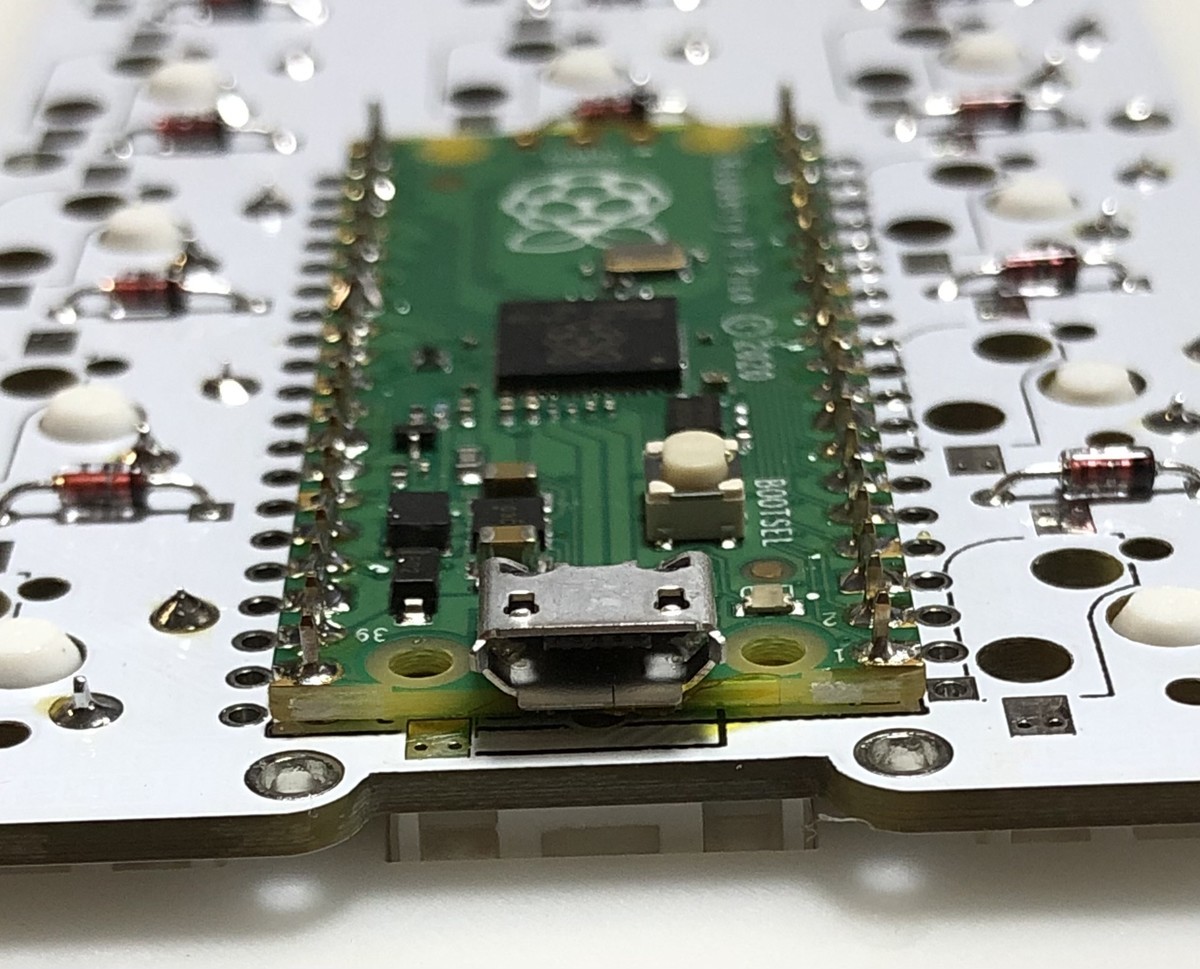

ハンダフィレットが上がりすぎないように、ハンダ量を少なめに調整します。

Pi Picoの部分に取付けるスイッチ3個のピンを基板に挿しても飛び出ないようにカット、ボトムの軸受けは削ります。

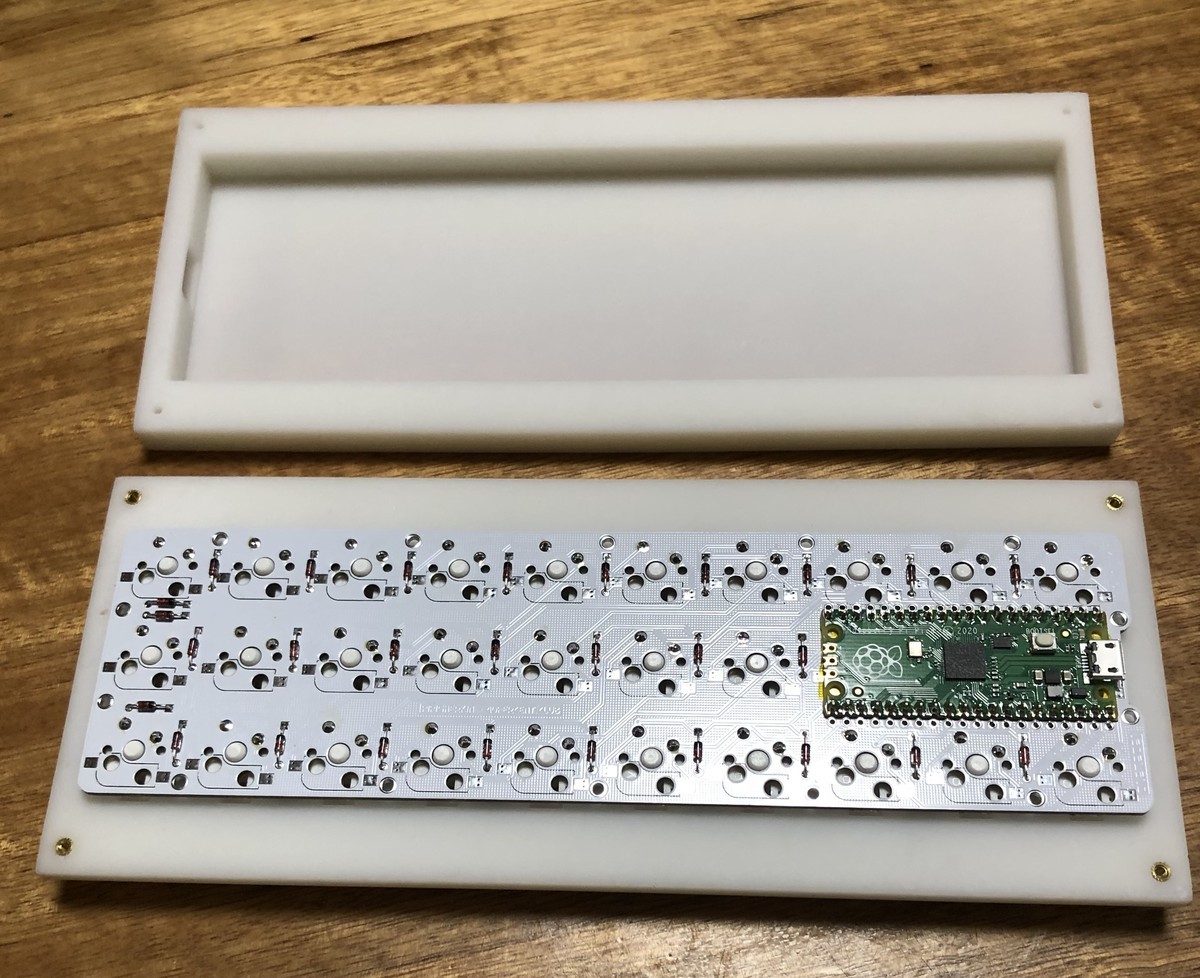

ケースにスイッチを取付け、基板を取付け、スイッチをハンダ付けします。

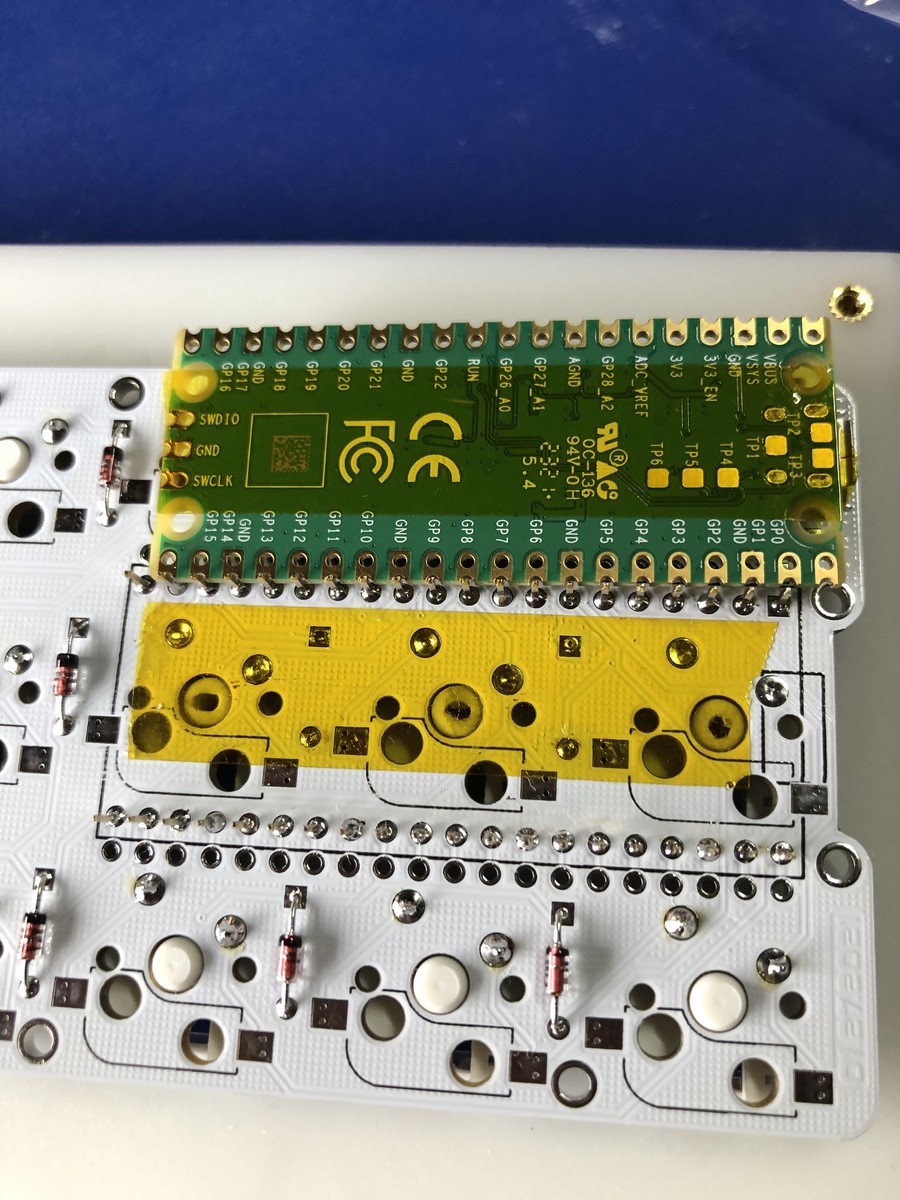

保険をかけて、Pi Picoの裏面とスイッチ、ダイオードのハンダ部分にカプトンテープを貼ります。

Pi Picoをハンダ付けします。

ネジを締める前にファームウエアを入れます。
（Pi PicoのBootボタンを押せなくなります。が、初回であればボタン不要でした）

ファームウエア

40% keyboardsではKMK Firmwareを使っています。
私は先週使ったPRK Firmwareをインストールしました。

# Initialize GPIO assign
kbd.init_pins(
  [ 8, 9, 10, 11, 12 ], # row0, row1,... respectively
  [ 2, 3, 4, 5, 6, 7 ]  # col0, col1,... respectively
  # If you put USB port on the right side, use below instead
  #[ 12, 11, 10, 9, 8 ],
  #[ 7, 6, 5, 4, 3, 2 ]
)

アルバム

KEEB_PD

毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

Gherkin Keyboard Type-PiPi 2nd 雪 無刻印
Keyboard: PiPi Gherkin ,Case:3DP .stl @ngmdesign
Switch: zorro red
Keycap: POM Jelly OEM Profile#KEEB_PD #KEEB_PD_R80 #PRK_Firmware #Gherkin pic.twitter.com/Ksj1kJZO4v

— 𝕜urihara (@kurihary) 2022年1月23日

Gherkin に漬かった
Keyboard: Gherkin,PiPi Gherkin,Kleine Gherkin,PiPi Mherkin
Switch:Outemu Low profile,CAP V2 G B,U4t Thocky,zorro red, etc
Keycap:TEX ADA,RAMA WORKS GRID,POM Jelly, etc#KEEB_PD #KEEB_PD_R85 pic.twitter.com/vtY1OOjLlU

— 𝕜urihara (@kurihary) 2022年2月27日

Keyboard:PiPi Gherkin ,Case:3DP .stl @ngmdesign
Switch: zorro red
Keycap: RAMA WORKS GRID Set C#KEEB_PD #KEEB_PD_R121 #PRK_Firmware #3dprinting #電子工作 pic.twitter.com/Jt7K7NzcqZ

— 𝕜urihara (@kurihary) 2022年11月6日

Orthoな気分 #GHERKIN keyboard
Keyboard: PiPi Gherkin ,Case:3DP.stl @ngmdesign
Switch: zorro red
Keycap: Deadline studio Doys#KEEB_PD #KEEB_PD_R139 #PRK_Firmware #3dprinting #電子工作 #mechanicalkeyboard pic.twitter.com/V2co8EvqK2

— 𝕜urihara (@kurihary) 2023年3月12日

Orthoな気分は #GHERKIN で
keyboard Keyboard: PiPi Gherkin ,Case:3DP.stl
＠ ngmdesign
Switch: zorro red
Keycap: Deadline studio Doys#KEEB_PD #KEEB_PD_R149 #PRK_Firmware #3dprinting #電子工作 #mechanicalkeyboard pic.twitter.com/dNYv4izTzX

— 𝕜urihara (@kurihary) 2023年5月21日

お勧め

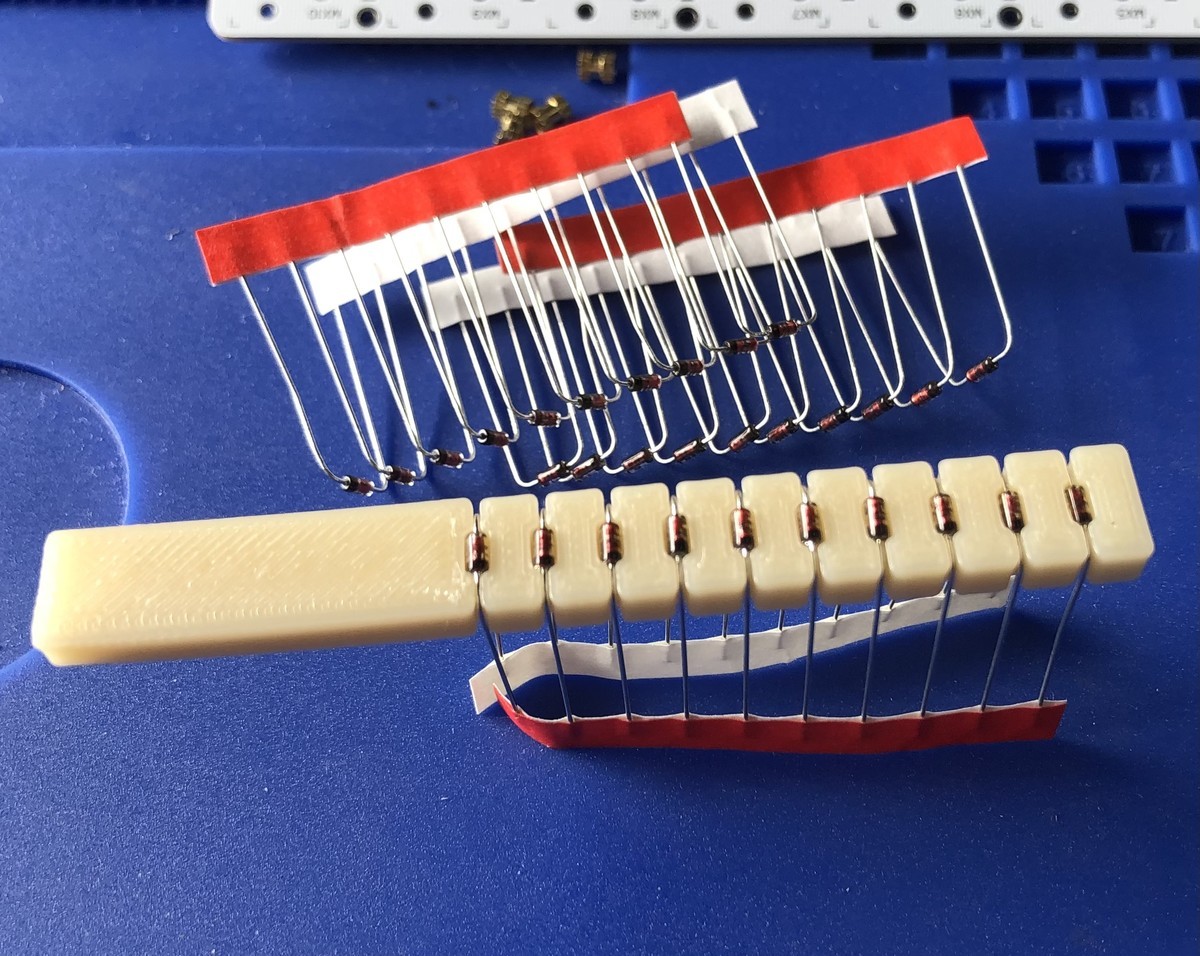

ダイオードリードベンダー
