キーボードの修理：NeoPixel RGB LED SK6812MINI-Eのパターンを剥がした編

はじめに

自作キーボードを作っているとマイコン内臓のNeoPixel LED SK6812MINI-Eが点灯しないなど壊してしまうことがあります。
ゲーミングキーボードでも同様にSK6812MINI-E が点灯しないという嘆きが聞こえてきます。
自分でハンダコテ1本使ってSK6812MINI-Eを取替えようとするとランドや配線パターンまで剥がして途方に暮れることもあるでしょう。

約1年前のＸポストにいいねもらった機会にここにまとめておきます。

ジャンクキーボードを入手

YMDK Air40 Aluminum Kit　のジャンク品です。

日曜ですね。おはようございます。
フリマのジャンクキボをLチカさせる。 pic.twitter.com/e9L9cdJ7Gh

— 𝕜urihara (@kurihary) 2023年12月9日

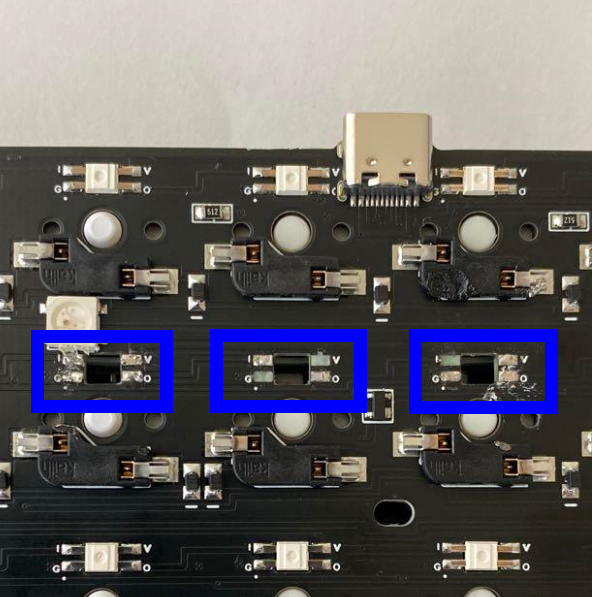

LEDが故障して、修理しようとして3カ所SK6812MINI-Eのパッドを剥がしたそうです。
各SK6812MINI-Eには、2ヶ所程度パッドが残っていたので購入しました。

修理

SK6812MINI-Eを固定して、隣のSK6812MINI-Eのピンから直接ジャンパしてもいいのですが、できるだけ見た目良く修理したいとひと手間かけました。

• リュータを使ってレジストを剥がして、配線用の銅パターンを露出させます。
• パッドパターンが残っている箇所を使って、SK6812MINI-Eをハンダ付けします。全パターン剥がした時には接着剤などを使って、SK6812MINI-Eを固定します。
• 細い裸銅線を使って銅パターンとSK6812MINI-Eのピンを繋ぎます。フラックスを銅パターンと裸銅線の双方に塗って、予備ハンダしてからハンダ付けした方がいいと思います。*1

写真は、Xの方で拡大してください。

配線部分のレジスト剥がして、不足している配線を細い銅線で作っていく。 pic.twitter.com/Pek0dsNscu

— 𝕜urihara (@kurihary) 2023年12月10日

部材の購入先

SK6812MINI-Eなどの他ピンの部品を取り外す時には、ホットエアガンをお勧めします。
