自作キーボード『LALA50』を組立てました。

電子工作 キーボード JLCPCB

はじめに

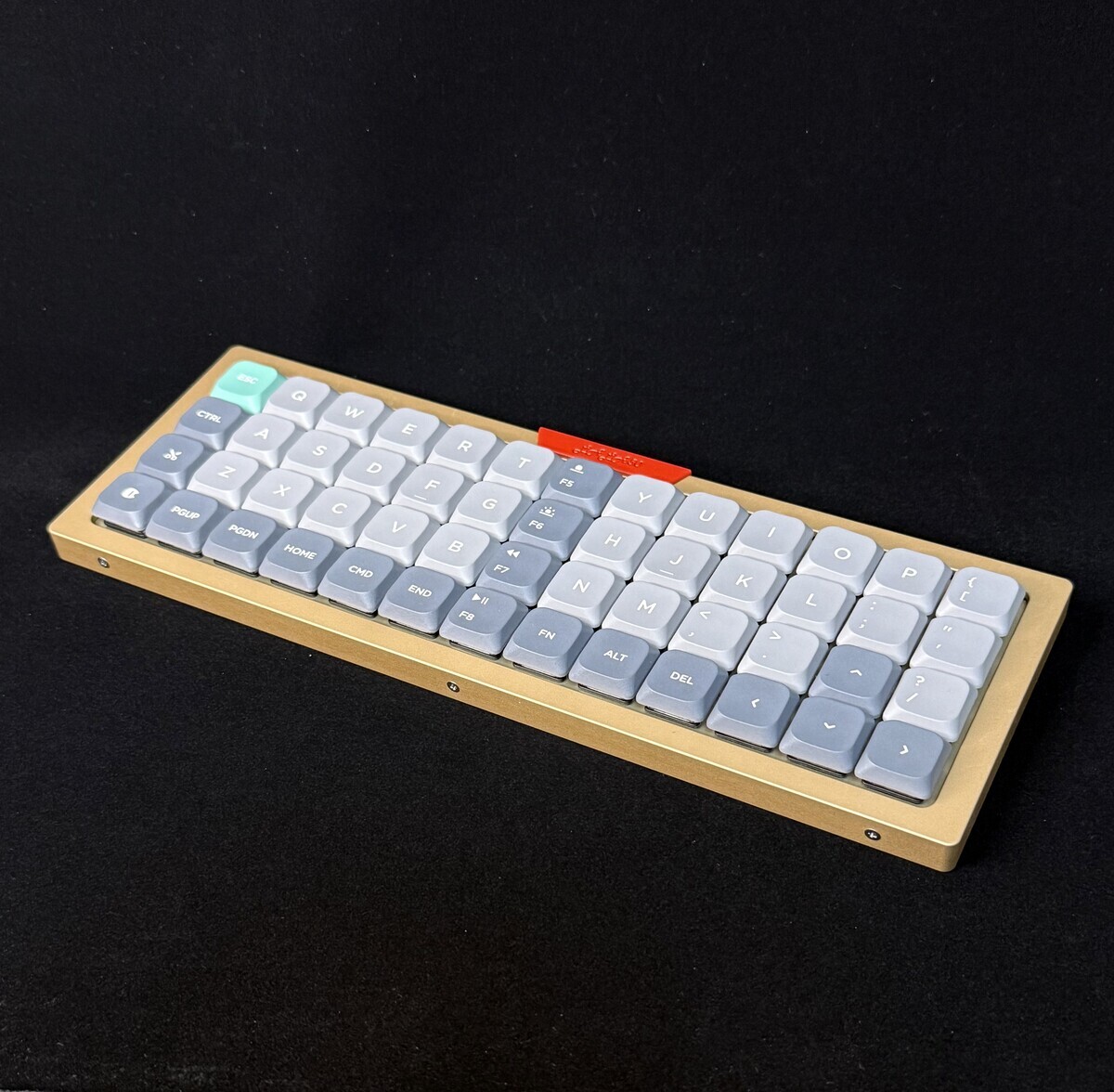

自作キーボード『LALA50』を組立てました。
『LALA50』は、Cerbekos↲ｹﾙﾍﾞｺｽさん設計のロープロファイルキースイッチに対応したオーソリニア配列のキーボードです。
Choc V2ロープロファイルスイッチ、アルミ削り出しケース、ガスケットマウントが私の嗜好に刺さります。

x.com

入手先

『LALA50』のプリント基板（PCB）は、BOOTHで入手しました。現在、在庫はないようです。（自作キーボードは、一期一会）
CNCアルミ削り出しケース用データが公開されています。

cerbekoskeyboard.booth.pm
cerbekoskeyboard.booth.pm

ケースの発注

JLCPCB は、格安のプリント基板（PCB）、3Dプリントを発注できる中国のメーカです。
PCBA、3Dプリント、CNCと自作キーボードに必要なサービスが格安で提供されています。

いつものようにJLCPCB のサービスを使って『LALA50』のケースを作りました。

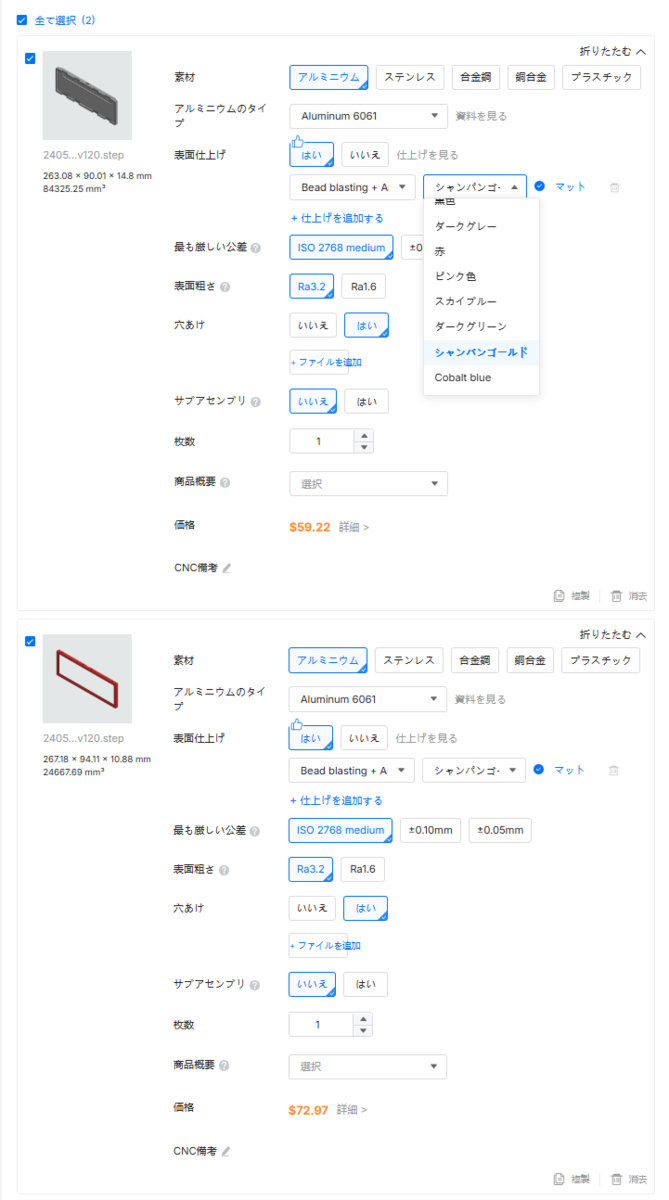

CNCの見積り画面例

Stepデータをアップロードして
Aluminum 6061
Bead blasting + Anodizing-Champagne-Matte
穴あけをyes して穴あけ指示の2D図面（PDF）をアップロードします。

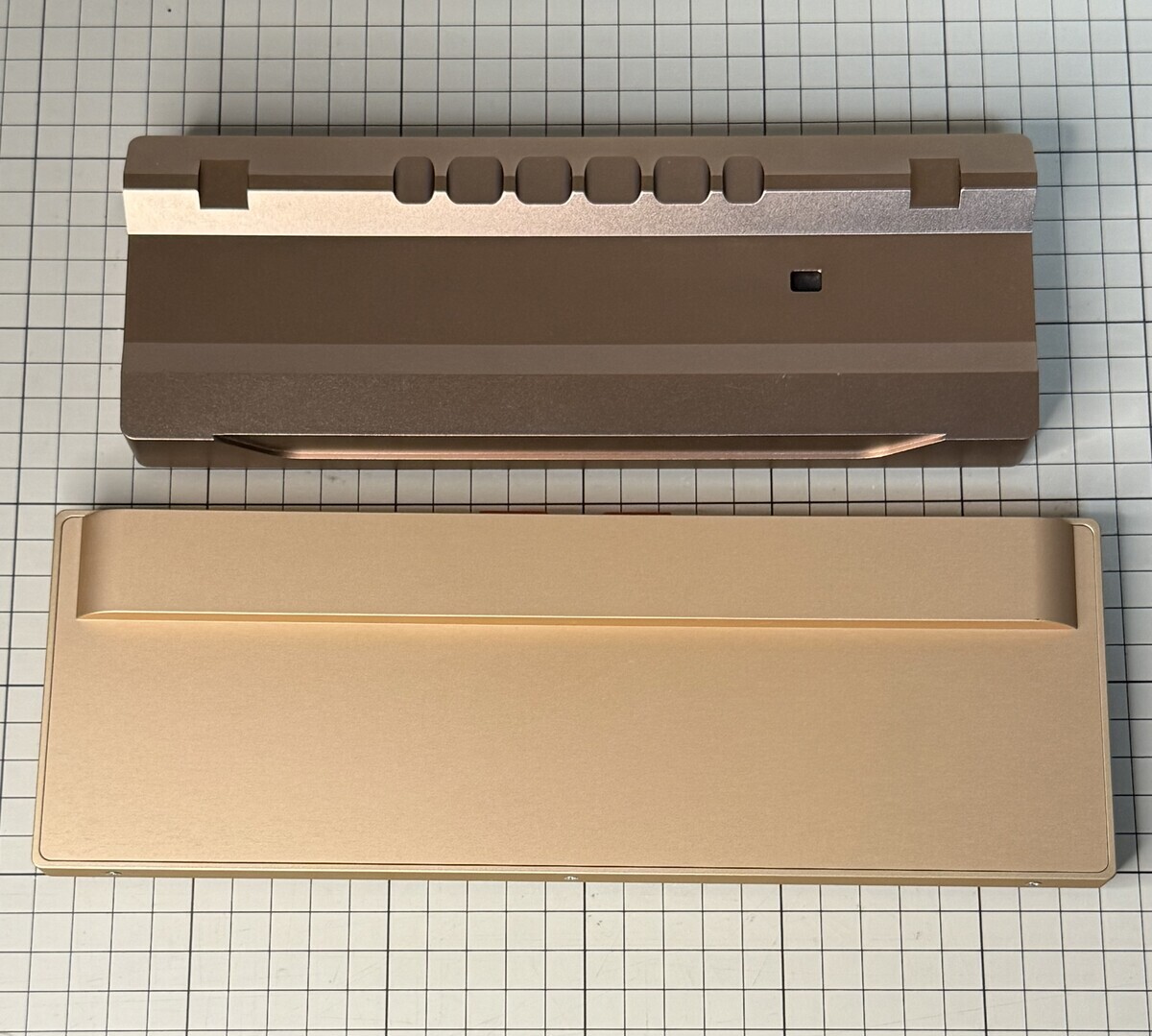

市販のアルミケースと並べて

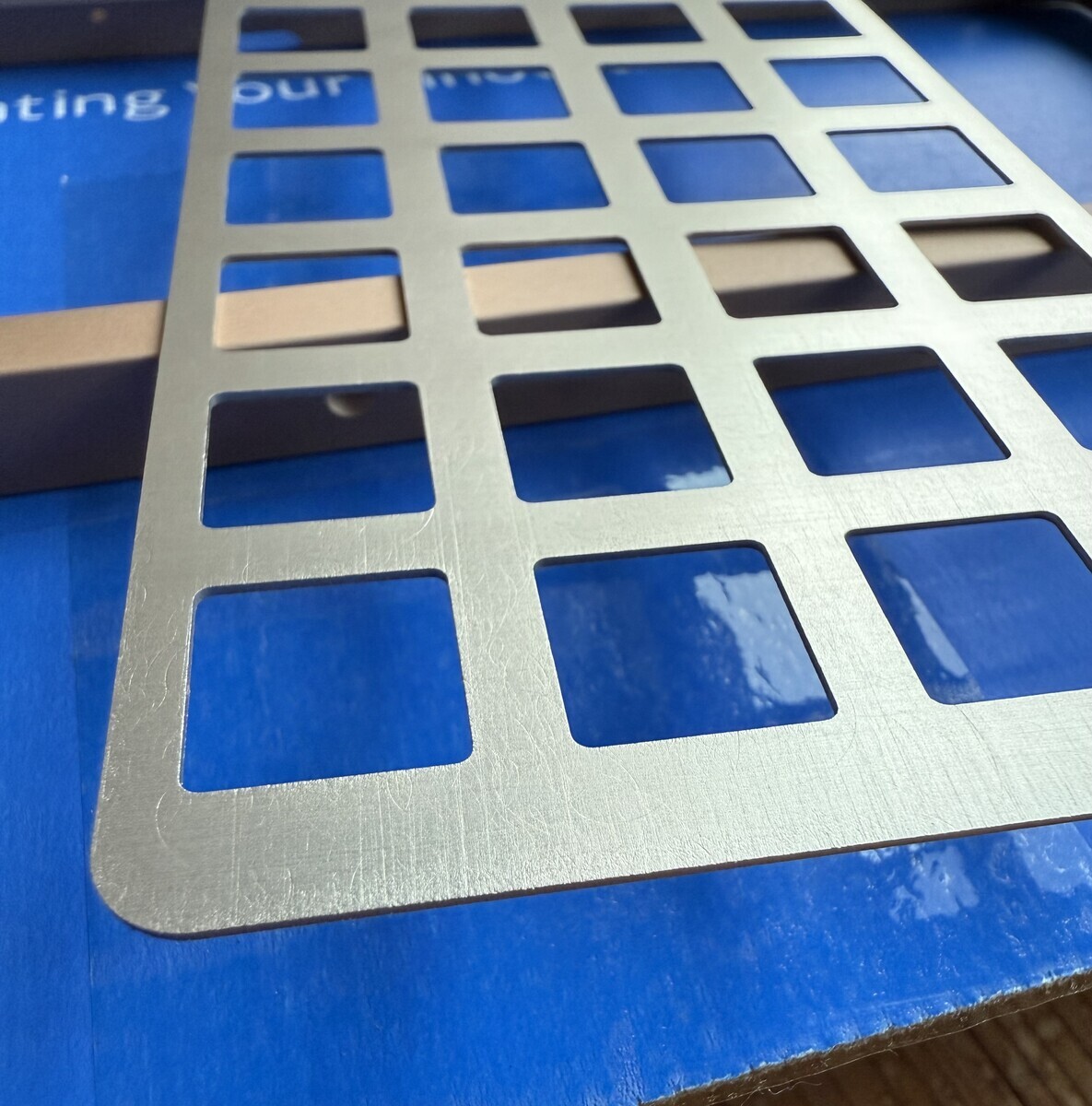

板金の見積り画面例

Stepデータをアップロードして
Aluminum 5052
Anodizing-Champagne-Matte

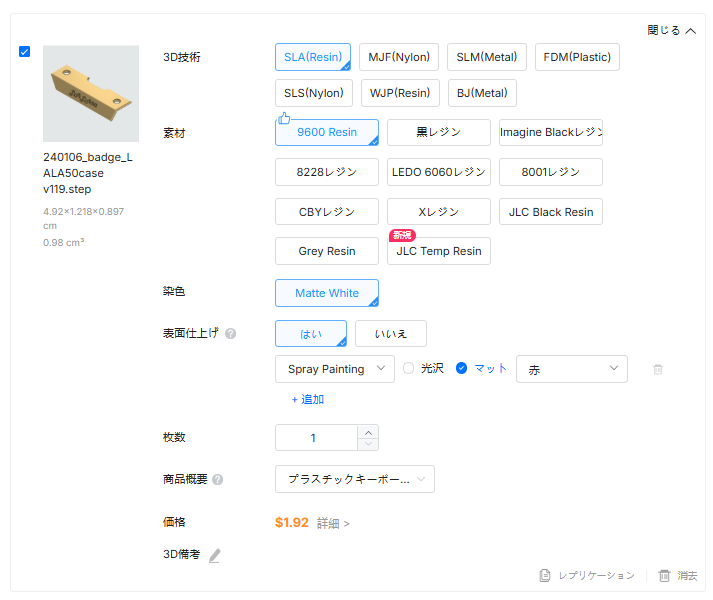

3Dプリントの見積り画面例

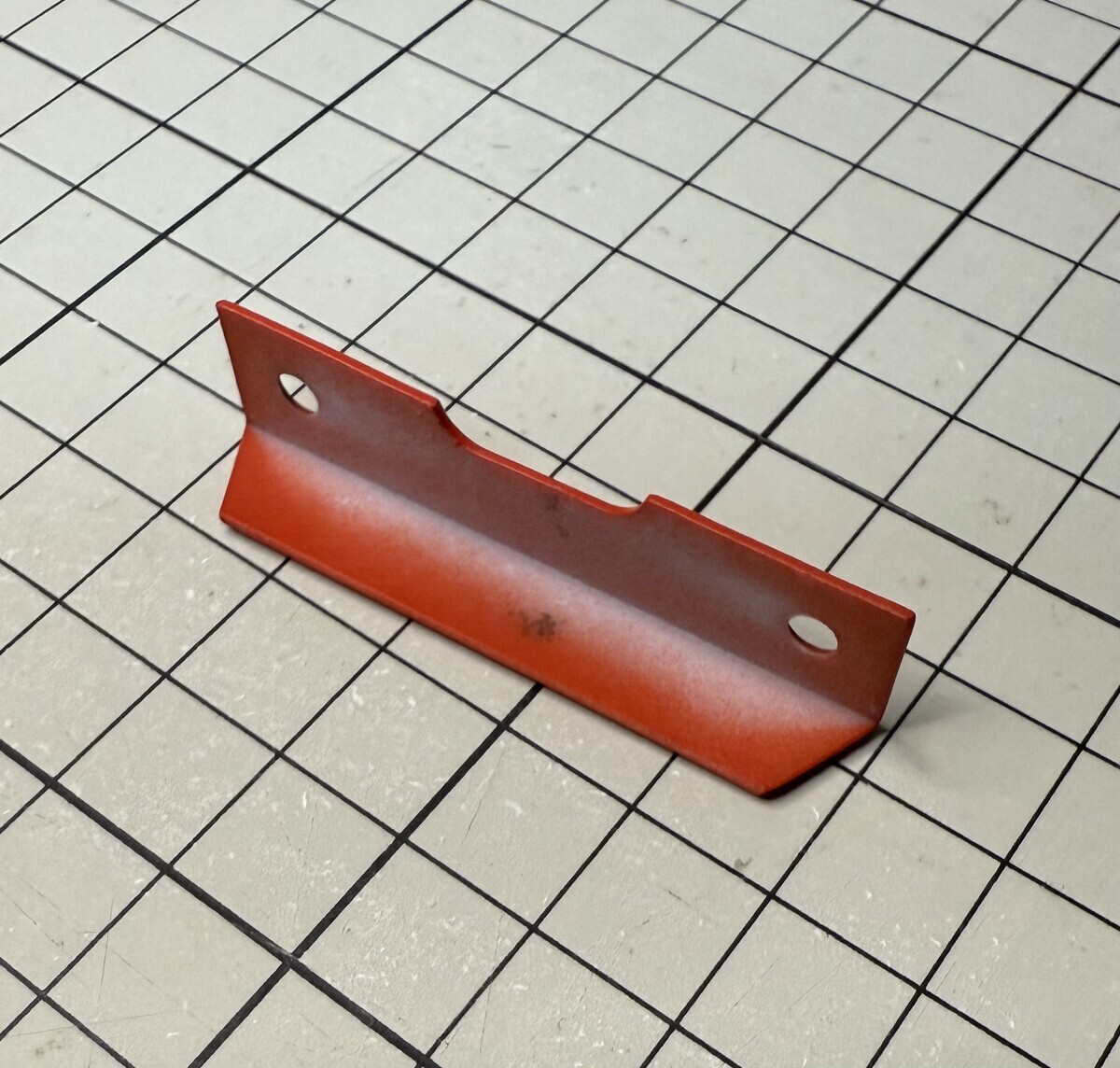

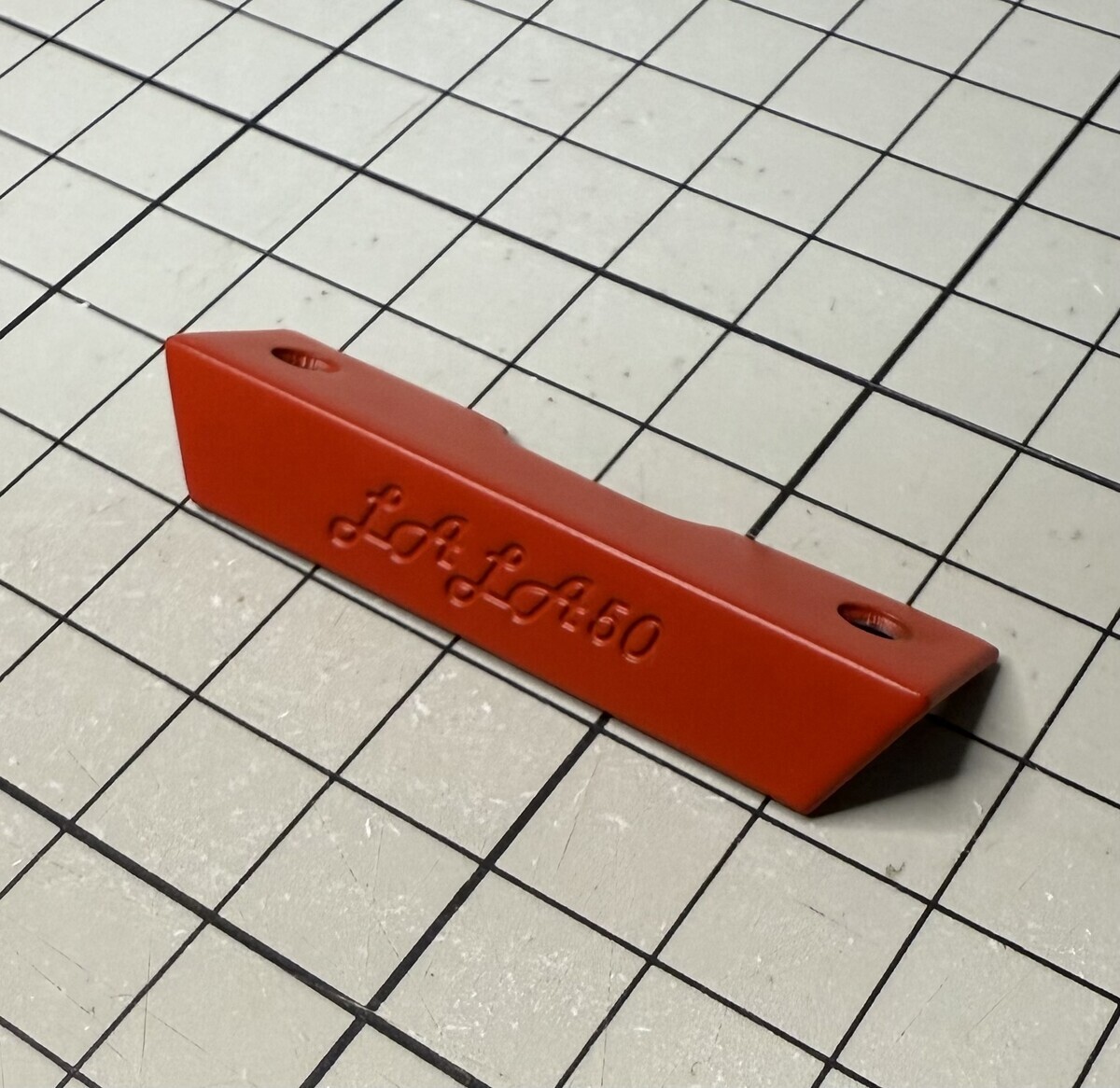

バッジは、9600 Resin に　pray Painting-マット-赤　の塗装を選びましました。

必要な部分だけ塗装してもらいました。（特に指示なし）

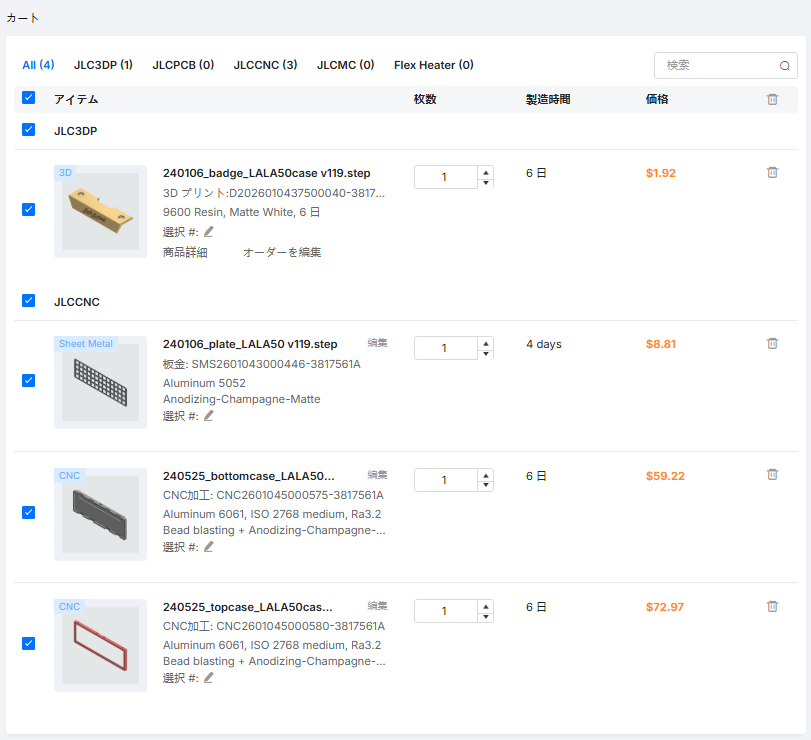

CNC、板金、3DP+塗装の価格の例

気になるお値段です。
最近価格が上がったようです。2026年1月4日時点の価格です。


badge 3DP ：$ 1.92
plate 板金 ：$ 8.81
bottomcase：$ 59.22
topcase　　：$ 72.97
商品合計 　：$142.92
送料　　 　：$ 8.32
小計　　 　：$151.24



組立

組立てには、詳しいビルドガイドが準備されています。

cerbekos00.hatenablog.com

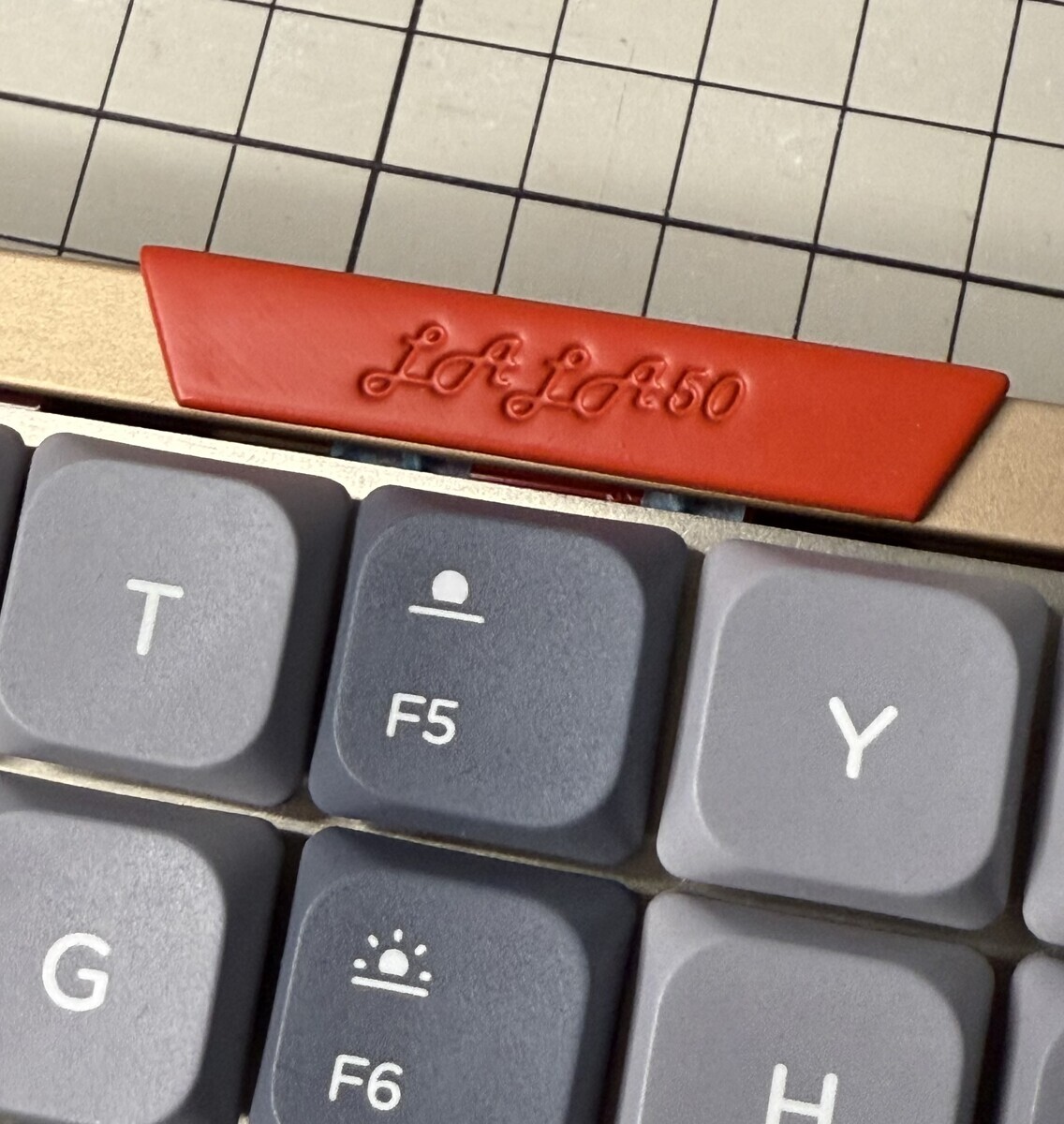

アルバム

KEEB_PD

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

おまけに頂いたAmbi10です。

Ambi10
