はじめに
自キ温泉ガイドのサリチル酸さん設計のキーボード『Kleine Gherkin』を組立てました。
『Kleine Gherkin』はGherkinを0.8Uにした30キー、オーソリニア配列のキーボードです。
Keyboard : Kleine Gherkin
Keyswitch : Outemu Low profile switch Blue
Keycap : TEX ADA ABS 0.8U
1台目6キーのhifumiから、2台目30キーの Kleine Gherkin です。
0.8Uのキーキャップ用に設計したと書いてあり、写真、動画を見ていたものの、実際に触ってみると本当に小さいですね。

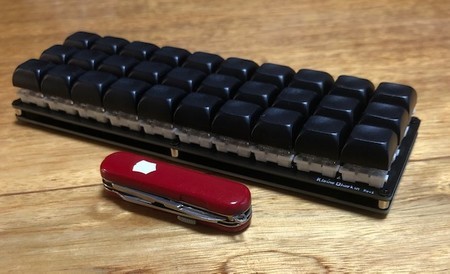

私の中の道具カテゴリーで同じイメージのVICTORINOXマネージャーライトと記念撮影です。

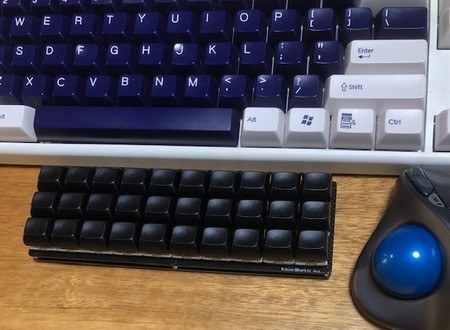

普通のキーボードと並べるとこんな感じ。
基板の入手
PiPi Gherkin (40% Keyboards)の情報を検索しているうちに游舎工房の基板の販売に辿り着き、購入しました。
現在、游舎工房の自作キーボードオープンソースPCBに『Kleine Gherkin』の在庫はないようです。
しかし、基板のデータがMIT licenseで公開されていますから、基板を注文すれば、今でも入手可能です。
組立
今週、詳しいビルドガイドを書いていただいたので、気になっていたファーム、VIAまですんなりと進めました。
（先週末の私のハンダ付けの写真を見て心配いただいた？）
キースイッチ
キースイッチはMXとフットプリント互換、キーキャップ互換の Outemu Low profile を選びました。軸はカチカチしたいので青軸です。

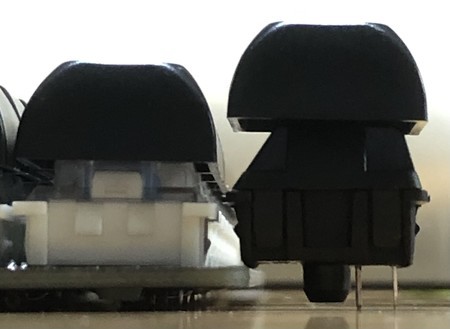

ただし、キーキャップによってはスイッチの上に底当たりするかもしれません。
下のキーキャップも押したときに隙間がないので、実際は当たっているかも。
ハンダ付け間際まで、MX青軸を使って色を黒で統一するかと迷いましたが、低さを優先してLow profileを選びました。
結果的には、スイッチの白がアクセントになっていい感じです。
ただし。。。足のことはまったく気にせず3ピンのスイッチだったので、基板穴のアソビでスイッチが斜めになる。先週の写真のように、2つ折りの厚紙を挟みながらハンダ付けしました。
kurihara.hatenadiary.jp
アルバム
KEEB_PD
KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。
始めてのアクリル加工 白黒Gherkin
— 𝕜urihara (@kurihary) 2021年9月26日
Keyboard: Kleine Gherkin
Keycap: Outemu Low profile switch Blue
Switch: TEX ADA ABS 0.8U#KEEB_PD #KEEB_PD_R63#自作キーボード pic.twitter.com/m9hkwu2d3M
Keyboard: Kleine Gherkin
— 𝕜urihara (@kurihary) 2022年8月7日
Switch: Outemu Low profile switch Blue
Keycap: 0.8U 低めプロファイルキーキャップ#KEEB_PD #KEEB_PD_R108 #Gherkin pic.twitter.com/iMvX63iDcP
Keyboard: Kleine Gherkin
— 𝕜urihara (@kurihary) 2025年10月12日
Switch: Outemu Low profile switch Blue
Keycap: Junana MX 1U 凹形、凸形#KEEB_PD #KEEB_PD_R271 #電子工作 #mechanicalkeyboard #自作キーボード pic.twitter.com/E8sKixgbrY
キーキャップ
0.8U対応のキーキャップは種類が少ない。
狭ピッチのキーキャップが増えてきました。
他に使えるキーがあったら教えてください。
