はじめに

オープンソースのキーボードKLORを組立てました。

KLORはGEIGEIGEISTさん設計の分割キーボードです。
基板に切込みがあり、36-42キーを選べます。それぞれに3Dプリント、アクリルケースのデータも公開されています。

また、有線と無線、ひとつの基板で4種類のレイアウトを楽しめるようになっています。
オプションパーツもいっぱいです。

紹介記事

https://www.reddit.com/r/MechanicalKeyboards/comments/vs8j1t/klor_a_3642_keys_split_keyboard_rp2040_support/www.reddit.com

データのダウンロード

KLORはGNU General Public License v3.0で公開されています。

github.com

発注

基板と3Dプリントケースは、いつものJLCPCBへ注文しました。

JLCPCBへの発注方法はサリチル酸さんの記事が参考になります。

salicylic-acid3.hatenablog.com

基板の金額

クロネコさんが青い箱届けてくれた。
週末がはじまる。　　#JLCPCB pic.twitter.com/eXvSmv6lae
— 𝕜urihara (@kurihary) 2022年10月28日

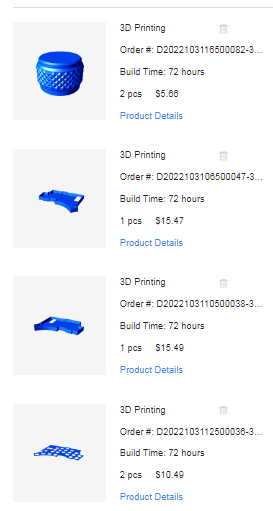

ケース金額

ノブ2個を含めてMJF Material PA12-HP Nylon を使いました。

お苦しみを和らげる青い箱届いた。
いつものクロネコさんありがとう。　#JLCPCB #3dprinting pic.twitter.com/Q3zoH5T5hb
— 𝕜urihara (@kurihary) 2022年11月13日

#3Dprinting らしい設計すごい。 pic.twitter.com/wbTzrmSk9C
— 𝕜urihara (@kurihary) 2023年1月3日

組立

各構成ごとにビルドガイドがあります。
私は、polydactyl with 3DP caseのビルドガイドを元に組立てました。

部品の注意

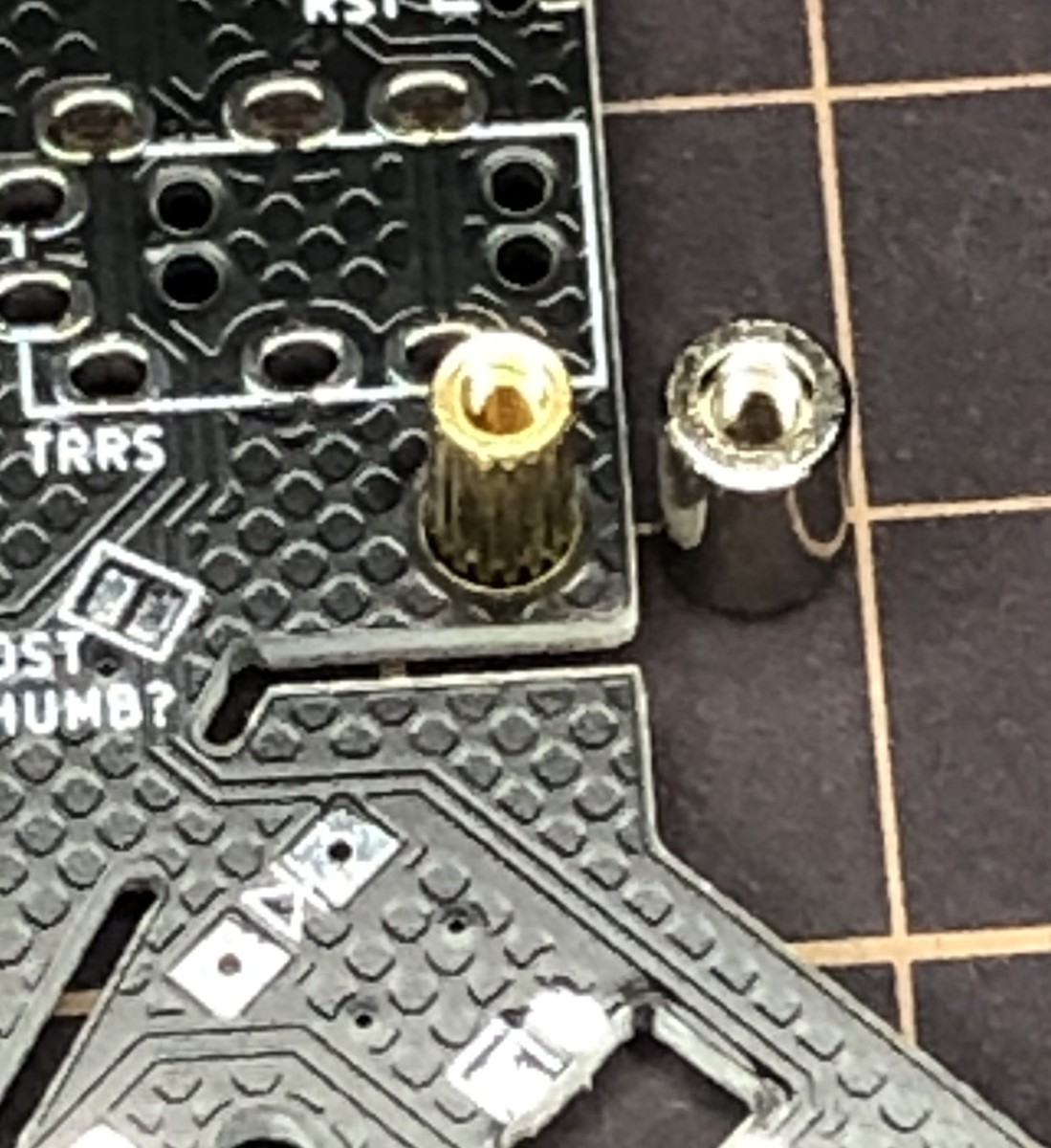

日本で入手性が良いM2スペーサは、外径が大きくて基板穴に入りません。
REQUIRED PARTSのようにM2 standoffs スタンドオフを使います。

OLED

他のキーボードを含めて初めてのOLED。いいですね。

きた pic.twitter.com/hCfTCPjEwQ
— 𝕜urihara (@kurihary) 2023年1月8日

でも。。。

アクリルカバーを黒で作ったので、透けなかった。
次は、透ける色で作ってみます。

アルバム

KEEB_PD

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

KLOR polydactyl with 3DP case and GRID keycaps.
Keyboard: KLOR @geigeigeist
Switch: Kailh Clione Limacina
Keycap: RAMA WORKS GRID#KEEB_PD #KEEB_PD_R131 pic.twitter.com/9WBJzSQkL5
— 𝕜urihara (@kurihary) 2023年1月15日

KLOR polydactyl with 3DP case
Keyboard: KLOR (by geigeigeist)
Switch: Kailh Clione Limacina
Keycap: Chosfox Blue Samurai PBT Doubleshot
#KEEB_PD #KEEB_PD_R165 #mechanicalkeyboard #自作キーボード pic.twitter.com/IBX10rf63B
— 𝕜urihara (@kurihary) 2023年9月24日

KLOR polydactyl with 3DP case
Keyboard: KLOR (by geigeigeist)
Switch: Kailh Clione Limacina
Keycap: XDA transparent keycaps PC#KEEB_PD #KEEB_PD_R192 #mechanicalkeyboard #自作キーボード pic.twitter.com/Cp9j3y0Y2V
— 𝕜urihara (@kurihary) 2024年4月7日
