はじめに

オープンソースのマイクロパッド『ISO13715 macropad』を組立てました。

参考情報

ISO13715 macropadデータの入手先

『ISO13715 macropad』はDaniel Gotteswinterさん設計のマイクロパッドです。
コントローラボードXIAO RP2040、またはWaveshare RP2040 Zero（0xCB Gemini）が使えるように設計されています。

github.com

PCB、3Dプリントの発注

JLCPCB は、格安のプリント基板（PCB）、3Dプリントを発注できる中国のメーカです。
日本語に対応していますので、私のようなネイティブ日本人にとって嬉しいですね。
JLCPCB のサービスを使って『ISO13715 macropad』のプリント基板（PCB）製造とケースを3Dプリントしてもらいました。

PCBの見積り画面例

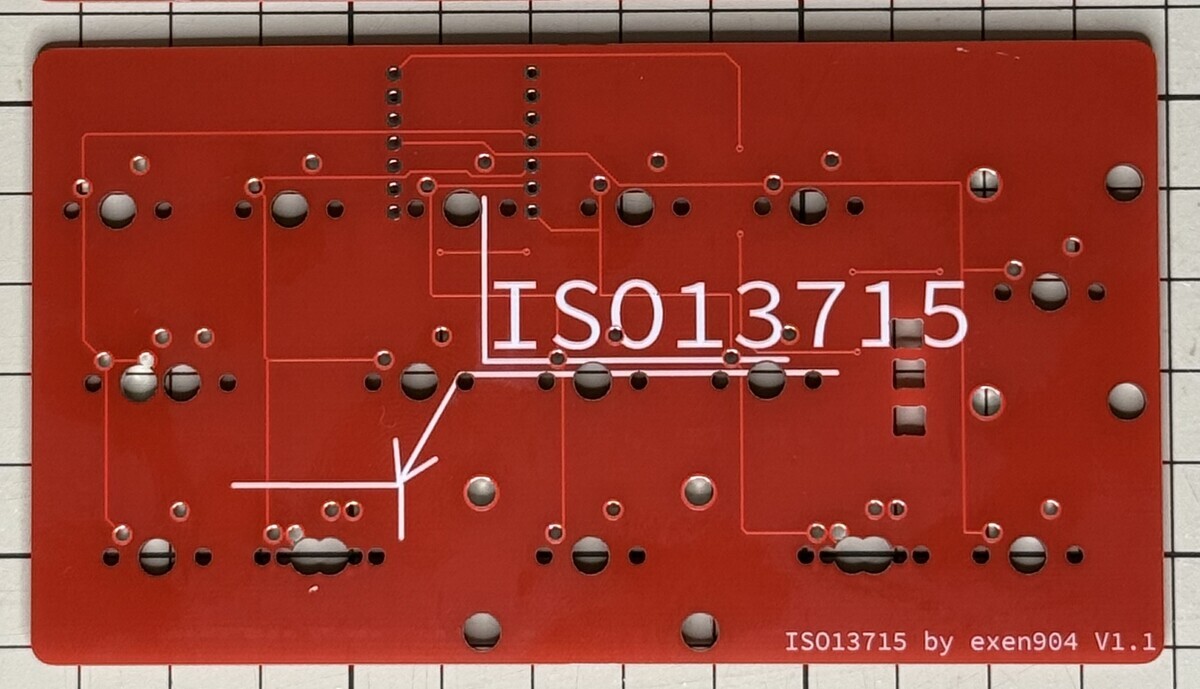

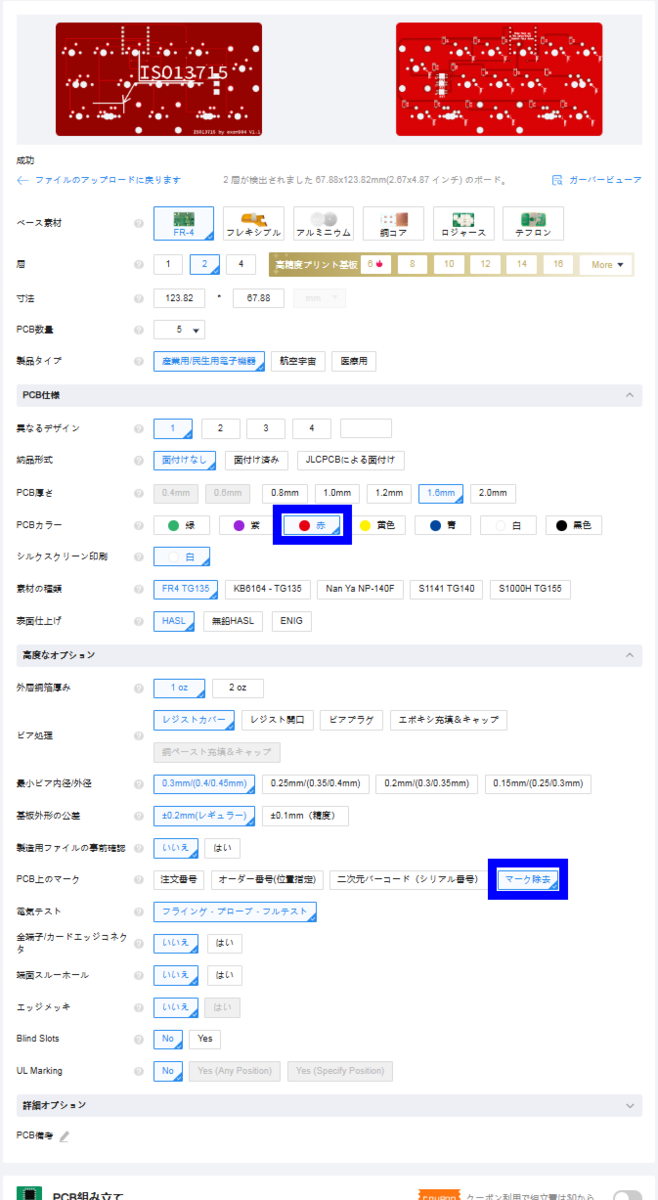

プリント基板（PCB）見積から、圧縮済みのガーバーファイル『ISO13715.zip』をアップロード。
PCB数量：5　（最低発注数量）
PCBカラー：赤　
PCB上のマーク：マーク除去（製造番号なし、無料）

部品表『bom.csv』配置情報『positions.csv』も公開されていますが、私はPCBだけ注文しました。
スイッチ直付け（ホットスワップソケット無し）だし、ダイオードとLEDのハンダ付けは、手ハンダでも楽しめる大きさです。
0402のコンデンサなんか無理。。。

ケースの3Dプリントと塗装

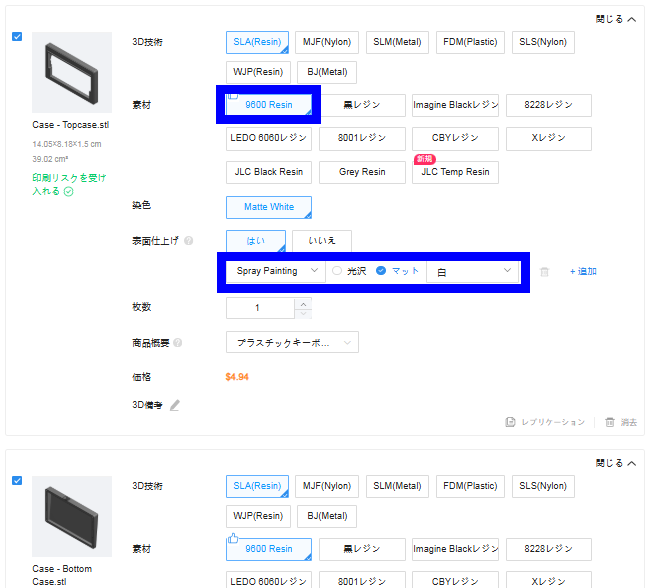

ケースは、Topcase、Bottom Case、Plate共に
9600 Resin に　pray Painting-マット-白　の塗装を選びましました。

Plateのデータは1.6mm厚で公開されています。
JLCPCBの設計基準は2.0mm以上の厚みが必要ですから、データを加工しました。
最近はCADを使って、変換、変換しなくても、ChatGPTで簡単なSTLの加工ができます。

3DCAD開かないで、stlの押出しできたみたい。 pic.twitter.com/lnfn0UzYQ9
— 𝕜urihara (@kurihary) 2025年8月10日

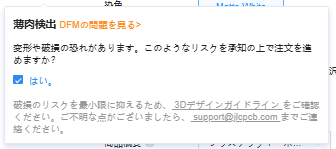

画像の下に警告が出る場合には、開いて内容を読み「はい」にチェックを入れておくとレビューがとおり易くなります。
「はい」と答えたら、クレームを入れないようにしてくださいね。

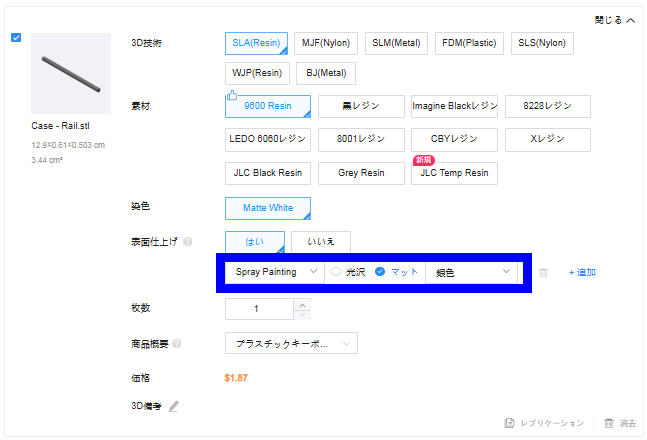

Railは、9600 Resin　マット　銀　にしました。

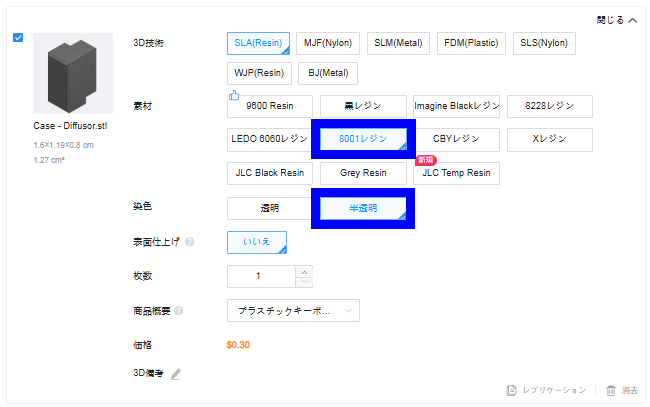

Diffusorは、8001 Resin の　半透明　でLEDの光が拡散するようにしました。
オマケのサンドペーパーで表面を粗く仕上げます。

商品概要は、オフィス機器とアクセサリー　＞　
プラスチックキーボードエンクロージャ-HSコード847330　が準備されています。
指定が終わったらカートに保存

PCB、3DP+塗装の価格の例

気になるお値段です。

PCB　　　：$7.20　(5枚）
ケース3DP：$14.05
商品合計　：$21.25
送料　　　：$10.48
小計　　　：$31.73

15%キーボードなので、お安めです。

組立

組立てには、詳しいビルドガイドが準備されています。

おはよう日曜日🎉
今日は、ISO13715を組立てよう。 pic.twitter.com/Qx3jwkviXy
— 𝕜urihara (@kurihary) 2025年9月20日

注意：
Waveshare RP2040 Zeroを使う場合、Bootボタンが押せないようにハンダ付けするため、最初にファームウェアを書込んでおきました。

RP2040ZeroにVIAL書込んで。 pic.twitter.com/3QxN8wibOk
— 𝕜urihara (@kurihary) 2025年9月21日

LED用のDiffusorは、粗目の紙やすりで表面を粗します。

透明レジンをとおしてLチカ pic.twitter.com/q9DicUWiv4
— 𝕜urihara (@kurihary) 2025年9月21日

アルバム

KEEB_PD

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

Keyboard: ISO13715 macropad by Daniel Gotteswinter
Switch: Durock Sea Glass Switches Linear
Keycap: XVX Cherry Profile Transparent#KEEB_PD #KEEB_PD_R268 #自作キーボード #MechanicalKeyboard pic.twitter.com/EvuUYHiZVL
— 𝕜urihara (@kurihary) 2025年9月21日
