はじめに

オープンソースの自作キーボード『Haori36-MX』を組立てました。

『Haori36-MX』はPenk Chen さん設計の36 キーのキーボードです。

Haori36-MX: another no-frills build with per-key RGB LEDs.

PCB: https://t.co/KGjcEsWCuM
Keycaps: https://t.co/DCMBwmNMH7 #自作キーボード pic.twitter.com/Ltdmlv6aEi
— Penk @penk@fosstodon.org (@penk) 2025年1月15日

github.com

コントローラボードは、Haori36と同じRP2040-Zeroを使っています。

wengjack

Haori36のキースイッチがChoc V1からMXに変わって、SK6812MINI-Eを追加、Lチカキーボードになりました。
Pimoroni Trackball Breakout のパターンも無くなりました。

kurihara.hatenadiary.jp

紹介記事へのリンク

kbd.news

データのダウンロード

プリント基板（PCB）のガーバーデータ、3Dプリントデータ、QMK Via 対応のソースコードなどは、MIT licenseで公開されています。
ありがとうございます。

github.com

プリント基板（PCB）と3Dプリントケースの注文

ダウンロードしたデータを使って、いつものJLCPCB に発注しました。

JLCPCB は、送料を含めたワンコインプリント基板（PCB）に格安のCNCサービスも加わり、3Dプリントの材料も次々に追加されています。2024年8月から3Dプリントに塗装サービスも加わりました。

プリント基板の価格例

プリント基板は最低発注数量の5枚、レジストは黒を指定して、基板の製造番号を消す（無料）他のオプションはデフォルトで発注できます。

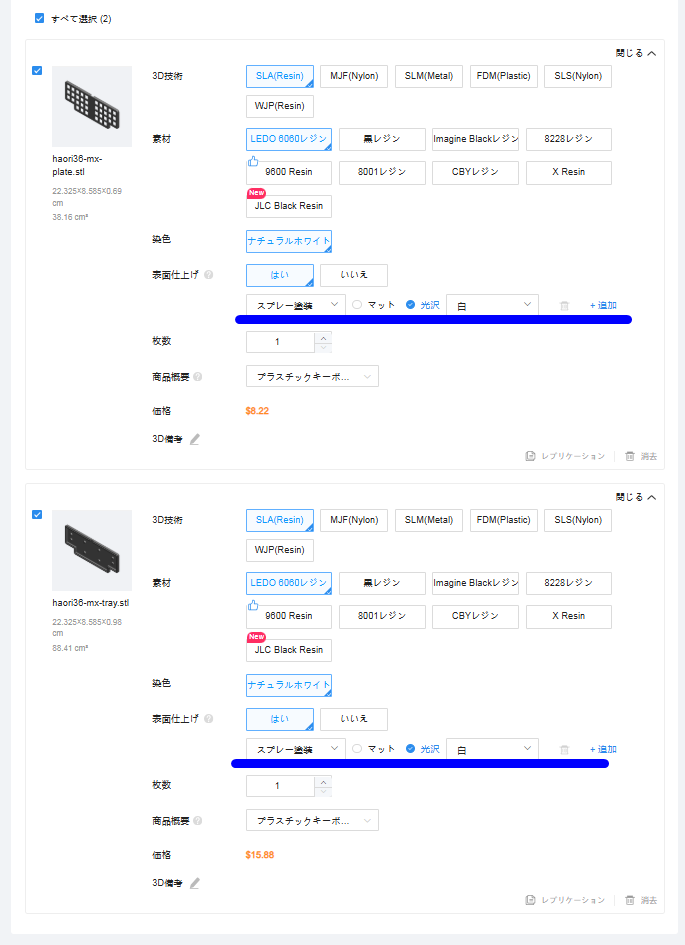

ケースの３ＤプリントSLA　LEDO 6060レジンにスプレー塗装

ケースは、SLA　LEDO 6060レジンに光沢白でスプレー塗装しました。
艶消白を何回か使っていて、今回は光沢を選びました。理由は後程。

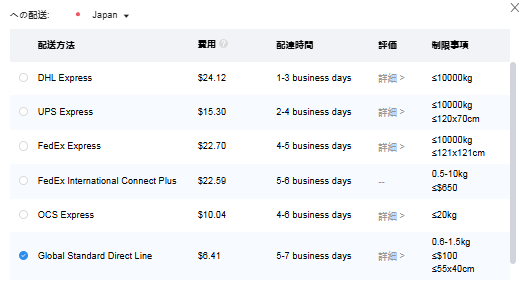

価格例

サイズ、重さ、価格でGlobal Standard Direct Lineが使えれば、一番お安くすみます。

プリント基板 $10.20　（5枚、最低発注数量）
プレート$8.22
トレイ$15.88
送料　$6.41
合計　$40.71

プリント基板と3Dプリントは、同時に注文、発送できるようになりました。
PCBとPCBAも同時に注文、発送できます。PCBAと3Dプリントが同時に注文できるようになるといいですね。

組立

お買い物から帰って自キタイム。
今日はハンダ付け多めです。 pic.twitter.com/2lKazPLfXA
— 𝕜urihara (@kurihary) 2025年3月29日

ホットスワップソケットの基板パターンが独特です。
ソケットの〇凸径のバラツキで押し込まないと入らないぐらい。

ソケット穴のアソビ少なくて、端子の片当たり減りそう。 pic.twitter.com/Twxiiyyih7
— 𝕜urihara (@kurihary) 2025年3月29日

久しぶりのNeoPixel RGB LED SK6812MINI-Eのハンダ付け。
不良なし、１回で動作しました。

Lチカ眩しい。 pic.twitter.com/KLyJ0nSJUl
— 𝕜urihara (@kurihary) 2025年3月29日

ファームウェア

Via対応のプリコンパイルファイル.uf2、jsonファイルが公開されています。
RP2040-ZeroをBootしてuf2ファイルをドラッグ＆ドロップした後、VIAでキーマップを設定できます。

VIA pic.twitter.com/YONu4KWQqh
— 𝕜urihara (@kurihary) 2025年3月29日

アルバム

オーソリニアのキーボードとRAMA GRID のキーキャップの組合せが気に入っています。
RAMA GRID は光沢のあるツルツルしたキーキャップなので、光沢白でケースを塗装しました。

白と黄色の組合せも好きで、スイッチはTecsee Pudding Medium Linear Switchを付けました。
Tecsee Pudding MediumとRAMA GRIDの組合せは、ハウジングで底着き。

KEEB_PD

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

Keyboard: Haori36-MX by Penk Chen
Switch: Tecsee Pudding Medium Linear Switch
Keycap: RAMA WORKS GRID#KEEB_PD #KEEB_PD_R243 #mechanicalkeyboard #自作キーボード pic.twitter.com/VohTw2L6HF
— 𝕜urihara (@kurihary) 2025年3月30日
