はじめに
オープンソースのキーボード『Gamma-Omega Original』を組立てました。
Gamma-Omegaは、リバーシブル基板のOriginal、1枚基板のTC36Kが公開されています。
2週間前に無線対応のhesseが追加されました。
参考情報
Gamma-Omega Originalについて
『Gamma-Omega Original』はunspecworksさん設計のキーボードです。
unspecworksさんは、先日『Delta-Omega』を公開しています。
Gamma-Omega Originalデータの入手先
PCB用のガーバデータ、ケースの3DPデータ、QMK Vialのプリコンパイルファイルなどが、CERN-OHL-W-2.0 licenseで公開されています。ありがとうございます。m(_ _)m
コントローラボードはRP2040搭載のUSB-CコネクタのYD-RP2040を使います。
PCB、3Dプリントの発注
JLCPCB は、格安のプリント基板（PCB）、3Dプリントを発注できる中国のメーカです。
日本語に対応していますので、私のようなネイティブ日本人にとって嬉しいですね。

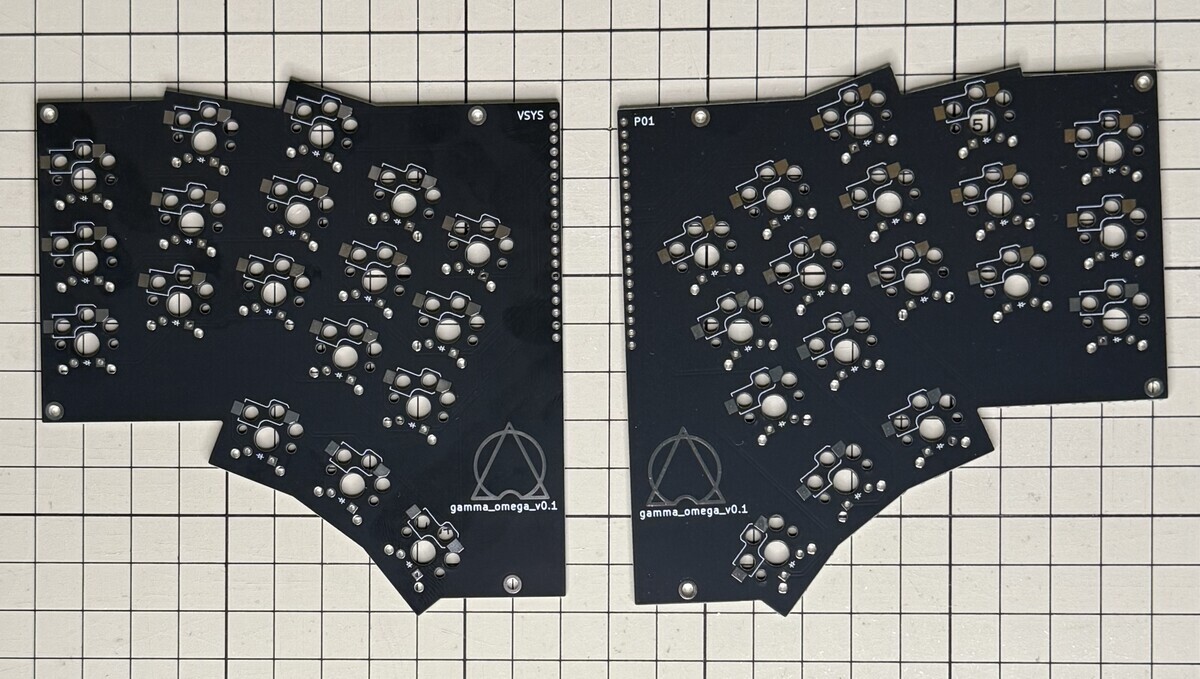

JLCPCB のサービスを使って『Gamma-Omega Original』のプリント基板（PCB）製造とケースを3Dプリントしてもらいました。

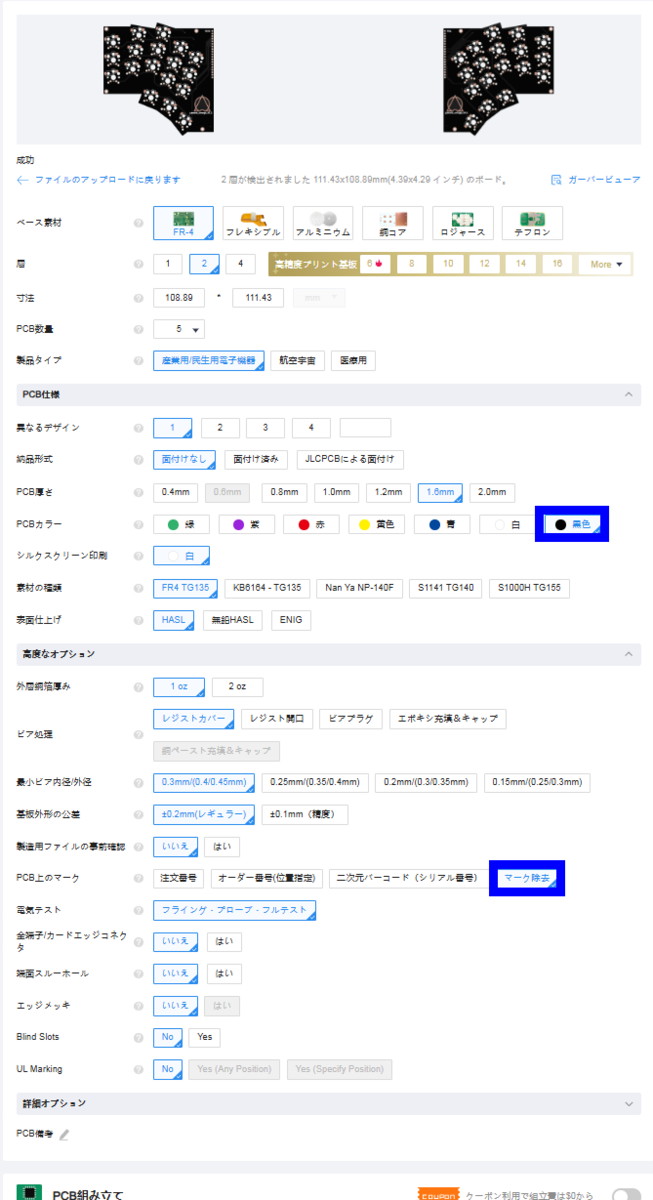

PCBの見積り画面例
プリント基板（PCB）見積から、圧縮済みのガーバーファイル『gamma_omega_gerber.zip』をアップロード。
PCB数量：5 （最低発注数量）
PCBカラー：黒
PCB上のマーク：マーク除去（製造番号なし、無料）

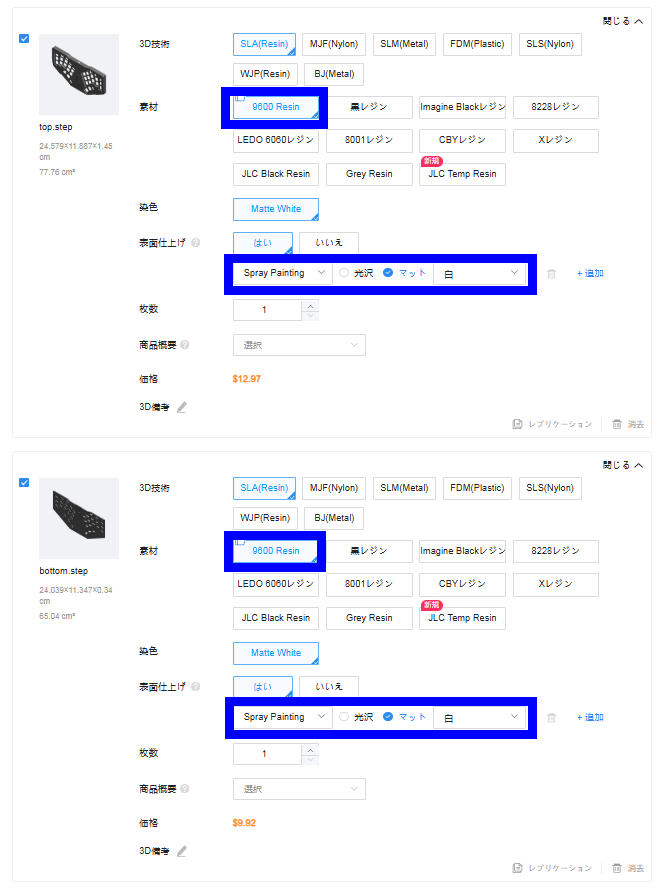

ケースの3Dプリントと塗装
ケースは、Top、Bottom 共に9600 Resin に pray Painting-マット-白 の塗装を選びましました。
商品概要は、オフィス機器とアクセサリー ＞
プラスチックキーボードエンクロージャ-HSコード847330 が準備されています。
指定が終わったらカートに保存
PCB、3DP+塗装の価格の例
気になるお値段です。
PCB ：$8.60 (5枚）
ケース3DP：$22.89
商品合計 ：$31.49
送料 ：$10.48
小計 ：$41.97
Originalはリバーシブル基板2枚を使うため、お得です。
組立
組立てには、詳しいビルドガイドが準備されています。
Pi Pico にも無いピンを使ってた。YDｰRP2040を半付け pic.twitter.com/PnYpyYrU4V
— 𝕜urihara (@kurihary) 2025年10月11日
↑ポストを4kで見るとハンダ漏れがわかる。 pic.twitter.com/dKDJn0VWmg
— 𝕜urihara (@kurihary) 2025年10月18日
Matrix test OK pic.twitter.com/xnsL5l8Xpw
— 𝕜urihara (@kurihary) 2025年10月18日
アルバム
KEEB_PD
KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

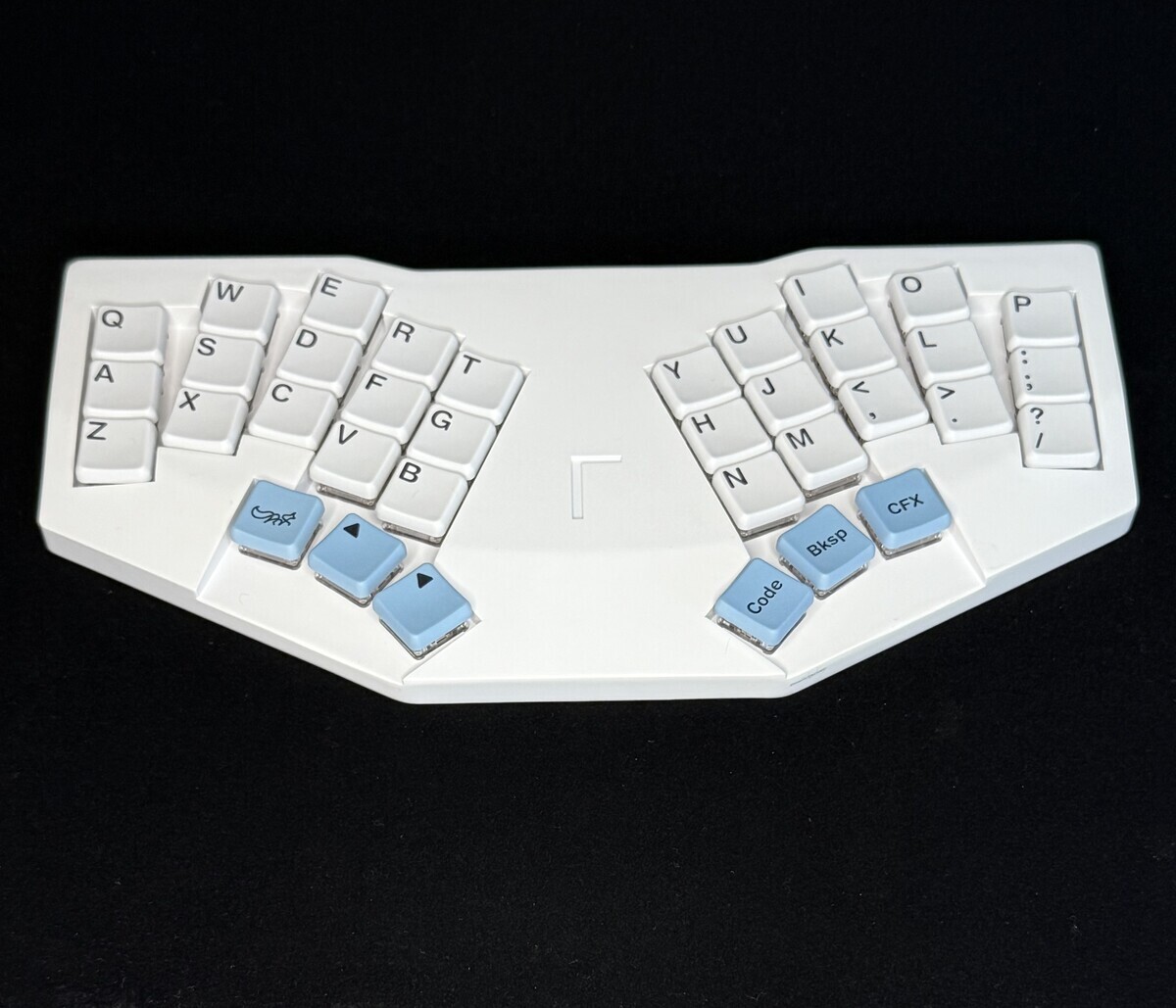

Keyboard: GAMMA OMEGA ( by unspecworks )
— 𝕜urihara (@kurihary) 2025年10月5日
Switch: Kailh Choc V1 Crystal Red
Keycap: ChocFox CFX BoW Keycap Set#KEEB_PD #KEEB_PD_R270 #電子工作#mechanicalkeyboard #自作キーボード pic.twitter.com/0q8mfeGVwc

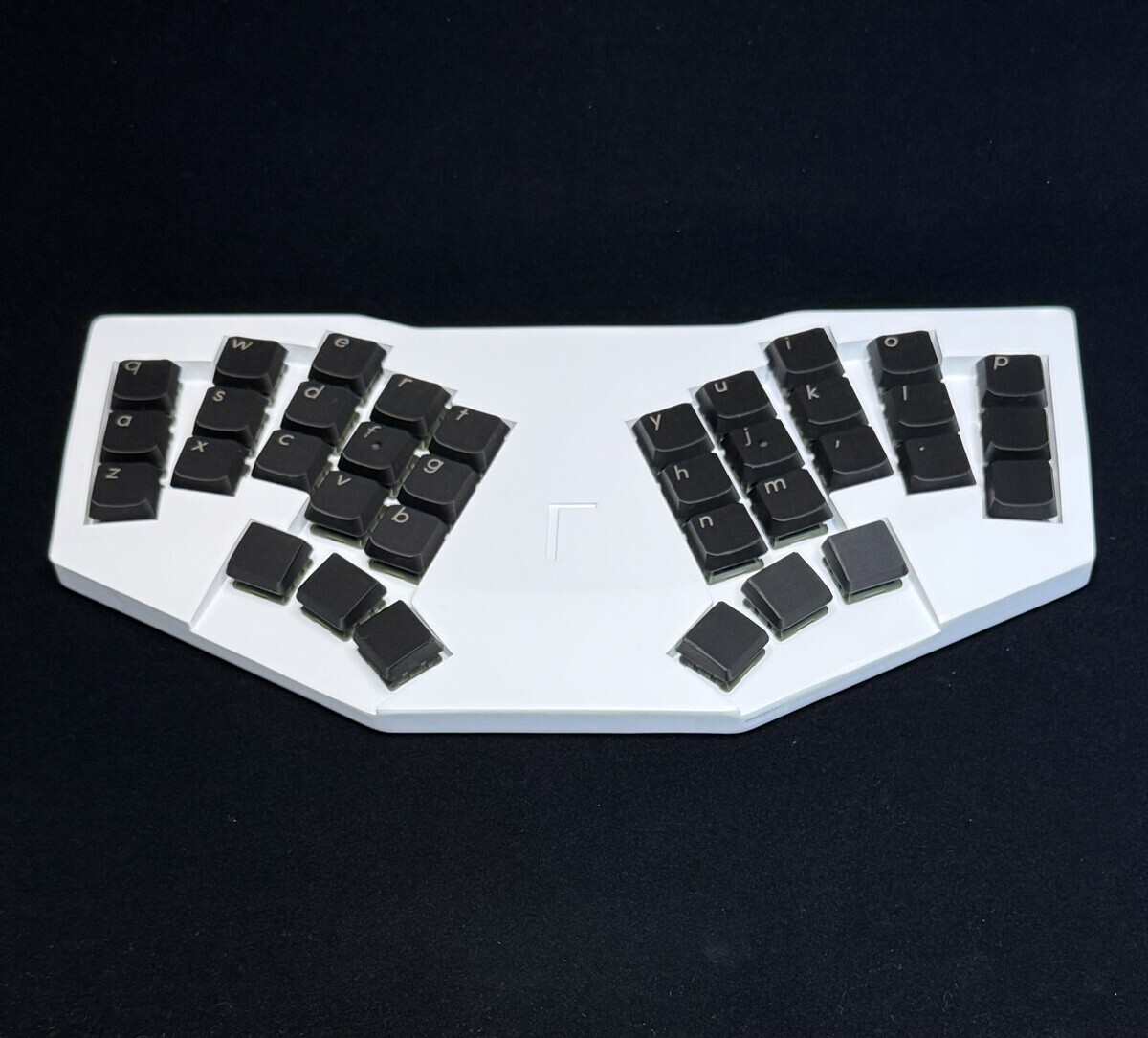

Keyboard: Gamma-Omega Original (by unspecworks)
— 𝕜urihara (@kurihary) 2025年10月19日
Switch: LOFREE Ghost Low-profile POM Switches
Keycap: NarrowCap 17 Black#KEEB_PD #KEEB_PD_R272 #電子工作#mechanicalkeyboard #自作キーボード pic.twitter.com/q3cQYGmSso
失敗例
Raspberry Pi Picoの互換のマイクロコントローラボードについて
YD-RP2040は、Raspberry Pi PicoにはないGPIOのPINがあり、『Gamma-Omega Original』はこの2PINを使っています。
注意：YD-RP2040は、GP23とGP29のPINがあり、Pi PicoやRP2040‐PICO‐BOOTにはありません。
Gamma-Omega Originalは、この非互換PINを二つ使っているため、Pi PicoやRP2040‐PICO‐BOOTではQ行とZ行が動きません。
外した。 pic.twitter.com/3cbnQT31ln
— 𝕜urihara (@kurihary) 2025年10月11日
